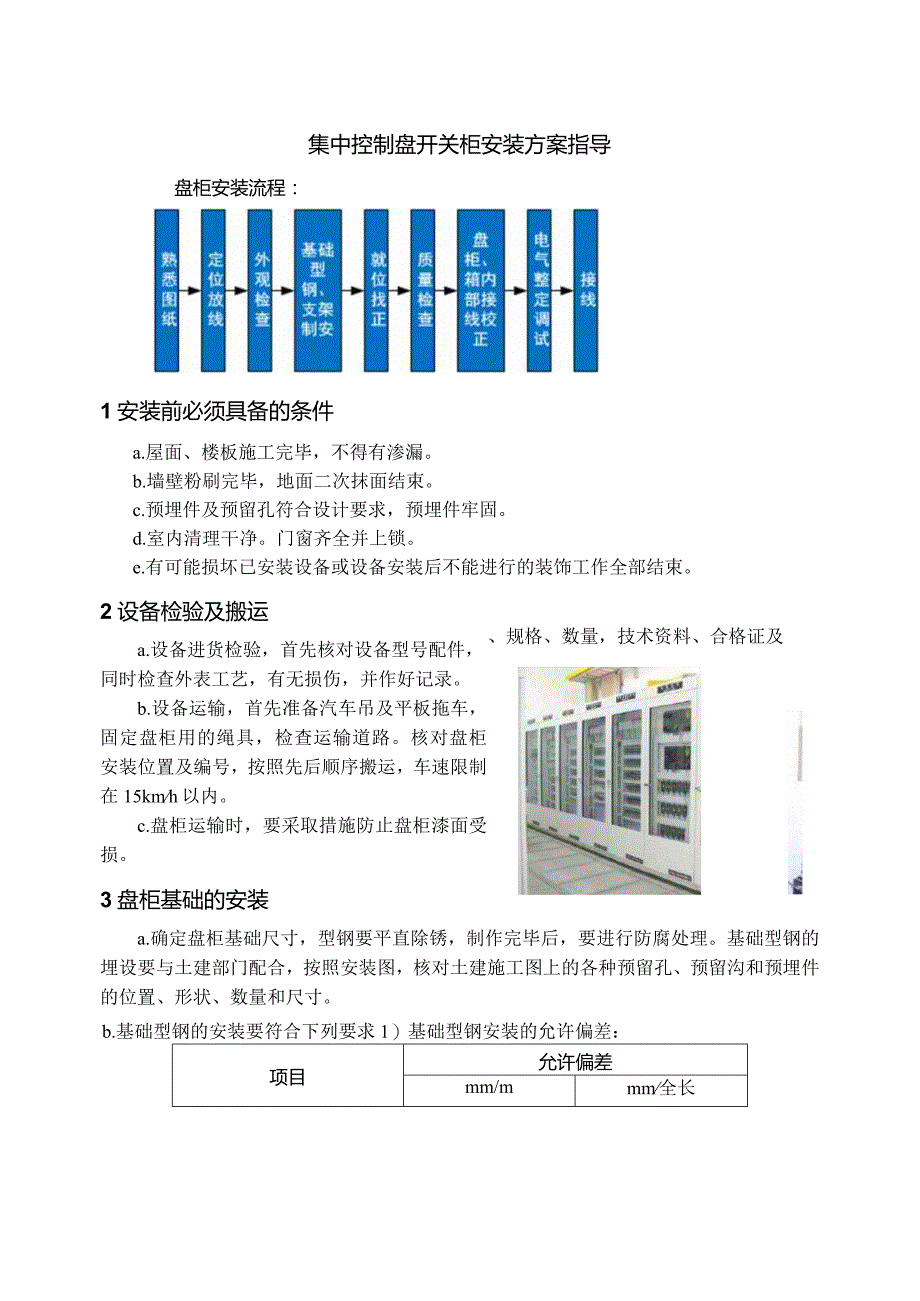

1、集中控制盘开关柜安装方案指导盘柜安装流程：、规格、数量，技术资料、合格证及一1安装前必须具备的条件a.屋面、楼板施工完毕，不得有渗漏。b.墙壁粉刷完毕，地面二次抹面结束。c.预埋件及预留孔符合设计要求，预埋件牢固。d.室内清理干净。门窗齐全并上锁。e.有可能损坏已安装设备或设备安装后不能进行的装饰工作全部结束。2设备检验及搬运a.设备进货检验，首先核对设备型号配件，同时检查外表工艺，有无损伤，并作好记录。b.设备运输，首先准备汽车吊及平板拖车，固定盘柜用的绳具，检查运输道路。核对盘柜安装位置及编号，按照先后顺序搬运，车速限制在15kmh以内。c.盘柜运输时，要采取措施防止盘柜漆面受损。3盘柜基

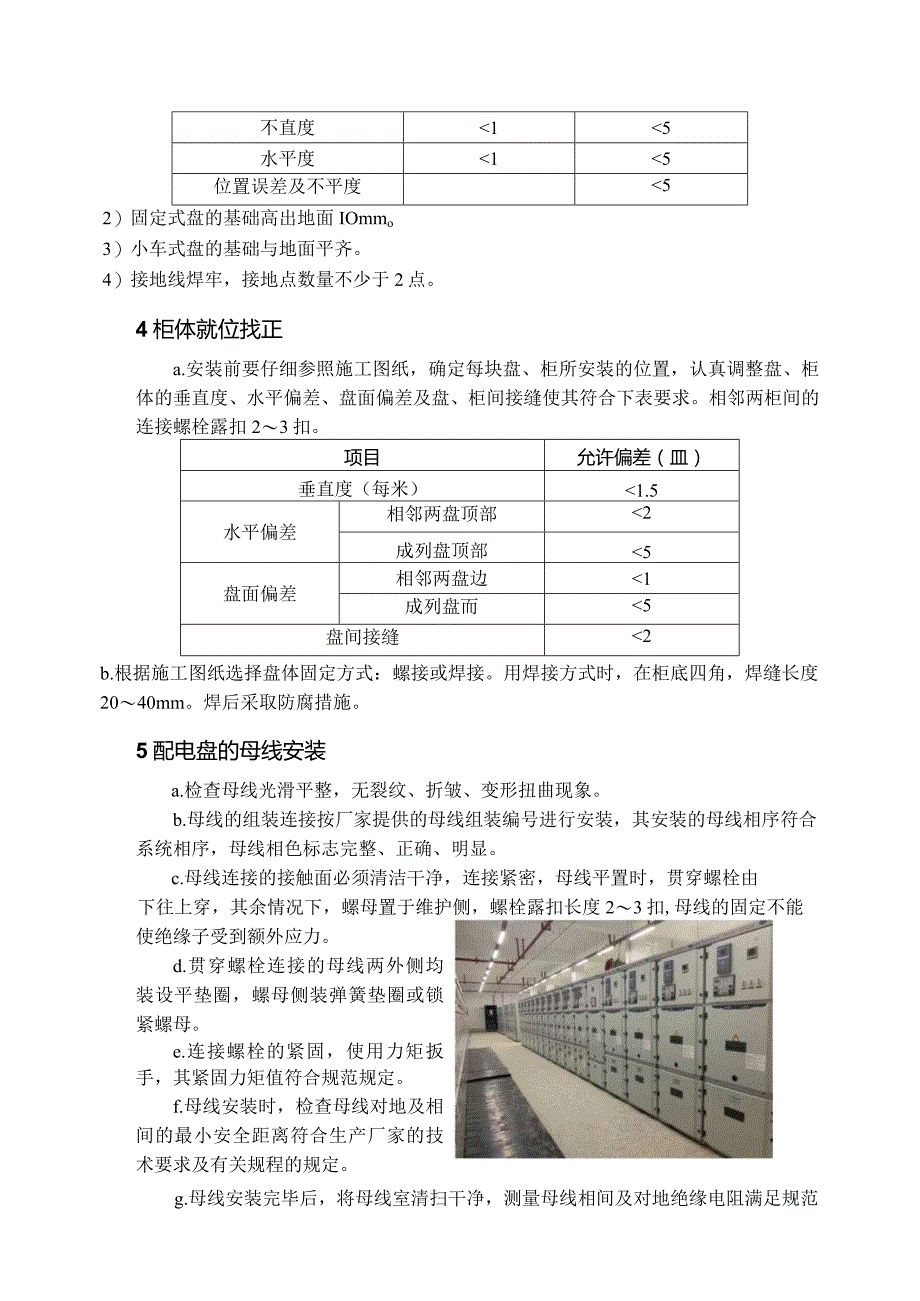

2、础的安装a.确定盘柜基础尺寸，型钢要平直除锈，制作完毕后，要进行防腐处理。基础型钢的埋设要与土建部门配合，按照安装图，核对土建施工图上的各种预留孔、预留沟和预埋件的位置、形状、数量和尺寸。b.基础型钢的安装要符合下列要求1）基础型钢安装的允许偏差：项目允许偏差mm/mmm全长不直度15水平度15位置误差及不平度52）固定式盘的基础高出地面IOmmo3）小车式盘的基础与地面平齐。4）接地线焊牢，接地点数量不少于2点。4柜体就位找正a.安装前要仔细参照施工图纸，确定每块盘、柜所安装的位置，认真调整盘、柜体的垂直度、水平偏差、盘面偏差及盘、柜间接缝使其符合下表要求。相邻两柜间的连接螺栓露扣23扣。项
3、目允许偏差（皿）垂直度（每米）1.5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1成列盘而5盘间接缝2b.根据施工图纸选择盘体固定方式：螺接或焊接。用焊接方式时，在柜底四角，焊缝长度2040mm。焊后采取防腐措施。5配电盘的母线安装a.检查母线光滑平整，无裂纹、折皱、变形扭曲现象。b.母线的组装连接按厂家提供的母线组装编号进行安装，其安装的母线相序符合系统相序，母线相色标志完整、正确、明显。c.母线连接的接触面必须清洁干净，连接紧密，母线平置时，贯穿螺栓由下往上穿，其余情况下，螺母置于维护侧，螺栓露扣长度23扣,母线的固定不能使绝缘子受到额外应力。d.贯穿螺栓连接的母线两外侧均装设平垫

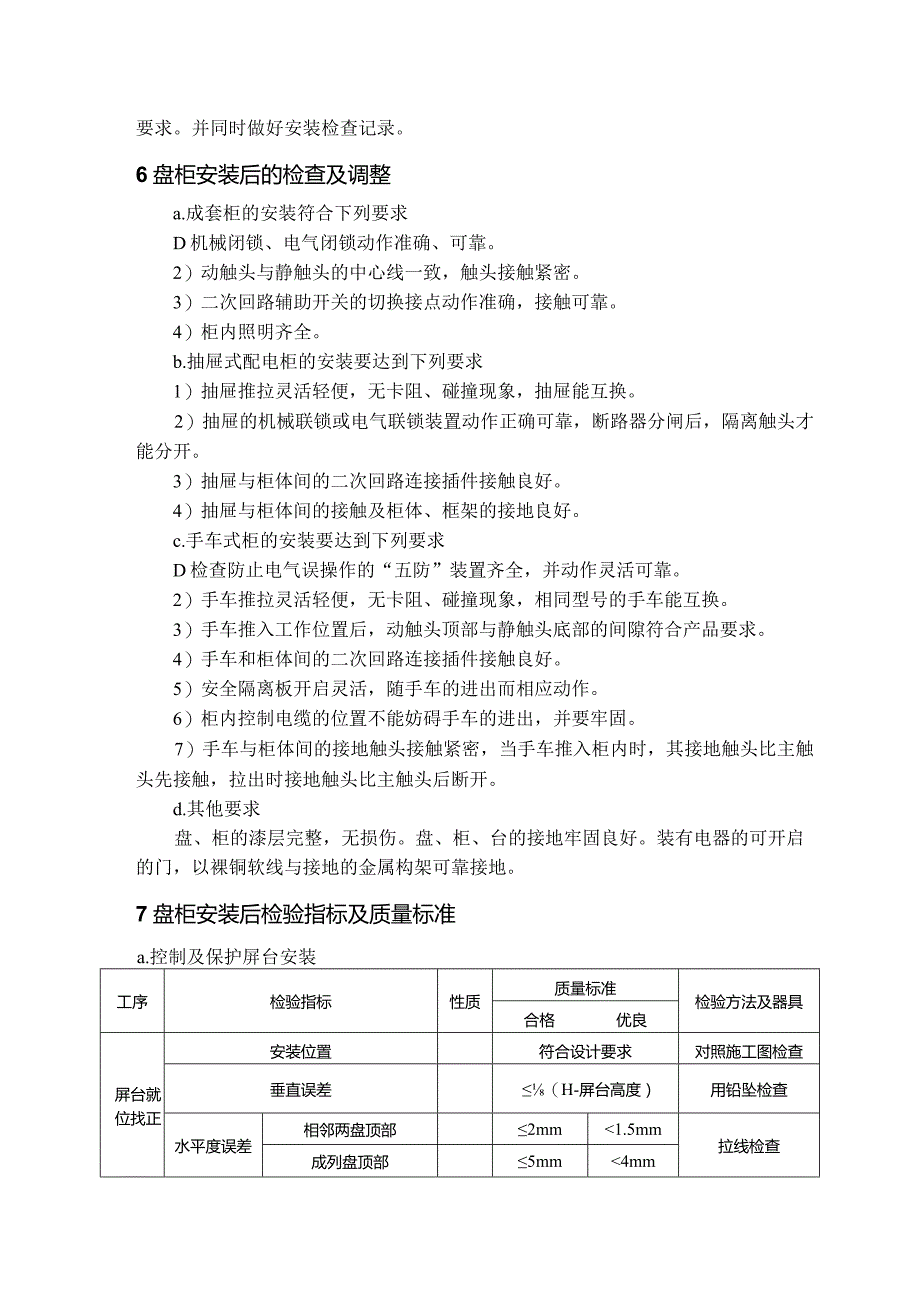

4、圈，螺母侧装弹簧垫圈或锁紧螺母。e.连接螺栓的紧固，使用力矩扳手，其紧固力矩值符合规范规定。f.母线安装时，检查母线对地及相间的最小安全距离符合生产厂家的技术要求及有关规程的规定。g.母线安装完毕后，将母线室清扫干净，测量母线相间及对地绝缘电阻满足规范要求。并同时做好安装检查记录。6盘柜安装后的检查及调整a.成套柜的安装符合下列要求D机械闭锁、电气闭锁动作准确、可靠。2）动触头与静触头的中心线一致，触头接触紧密。3）二次回路辅助开关的切换接点动作准确，接触可靠。4）柜内照明齐全。b.抽屉式配电柜的安装要达到下列要求1）抽屉推拉灵活轻便，无卡阻、碰撞现象，抽屉能互换。2）抽屉的机械联锁或电气联锁
5、装置动作正确可靠，断路器分闸后，隔离触头才能分开。3）抽屉与柜体间的二次回路连接插件接触良好。4）抽屉与柜体间的接触及柜体、框架的接地良好。c.手车式柜的安装要达到下列要求D检查防止电气误操作的“五防”装置齐全，并动作灵活可靠。2）手车推拉灵活轻便，无卡阻、碰撞现象，相同型号的手车能互换。3）手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品要求。4）手车和柜体间的二次回路连接插件接触良好。5）安全隔离板开启灵活，随手车的进出而相应动作。6）柜内控制电缆的位置不能妨碍手车的进出，并要牢固。7）手车与柜体间的接地触头接触紧密，当手车推入柜内时，其接地触头比主触头先接触，拉出时接地触头比主触
6、头后断开。d.其他要求盘、柜的漆层完整，无损伤。盘、柜、台的接地牢固良好。装有电器的可开启的门，以裸铜软线与接地的金属构架可靠接地。7盘柜安装后检验指标及质量标准a.控制及保护屏台安装工序检验指标性质质量标准检验方法及器具合格优良屏台就位找正安装位置符合设计要求对照施工图检查垂直误差（H-屏台高度）用铅坠检查水平度误差相邻两盘顶部2mm1.5mm拉线检查成列盘顶部5mm4mm盘面不平度相邻两盘边ImmO成列盘面5mm4mm盘间接缝间隙2mm1.5mm目测屏台固定固定方式螺接观察固定连接主要牢固扳动检查紧固件检查完好、齐全观察紧固件表面处理镀锌螺栓露扣长度25扣屏台接地底架与基础间接触主要导通良
7、好用试灯检查有防震垫的盘接地每段盘有2点以上明显接地观察装有电器可开启屏门的接地用软导线可靠接地仪表继电器安装检查现场校验整定主要符合要求检查试验记录仪表、继电器型号规格主要符合设计对照施工图检查外观检查无损伤观察铅封、密封垫装配完好紧固件配置齐全、完好安装固定主要牢固扳动检查仪表、继电器水平及垂直偏差Imm目测成列仪表继电器水平误差最大2mm专用量具测量垂直误差最大3mm继电器接线柱与盘间绝缘良好观察切换开关及按钮检查转动操作灵活操作试验开关把手及接点开闭位置主要符合要求对照施工图检查接点接触情况主要良好、有弹力用试灯检查灯光音响信号设备设备外观完好、无损伤观察指示灯颜色正确观察灯泡配置齐全
8、光字牌字迹清晰试验柱及切换压板接触情况主要良好用试灯检查相邻压板间距离无碰触观察插把拔出及插入时回路检查主要无瞬间开路用试灯检查小母铜棒或铜管直径6mm用尺检查线安装检查安装间距一致观察固定牢固扳动检查平直度无局部扭曲目测接触面处理搪锡观察母线名称标志正确标志字迹清晰，不易脱色晒子排安装检查安装固定牢固扳动检查安装垂直误差（垂直安装时）HL最大3mm100O用铅坠检查安装水平误差（水平安装时）士-L最大3mm1000目测端子连接检查无开路导通或用螺丝刀检查端子排外观清洁、无破损观察安装单位标志齐全其它盘面油漆无脱漆反锈设备及附件规格主要符合设计要求对照施工图检查附件清点齐全无短缺设备外观检查完
9、好无损观察电器元件在盘上组装要求装卸时不影响其它元件及线束模拟母线颜色符合规范规定盘上标志正确齐全标志字迹清晰、不易脱色擦拭检查二次回路带电部分距离带电体间4mm用尺检查带电体对地4mm表面漏电距离6mmb.抽屉式低压配电盘安装工序检验指标性质质量标准检验方法及器具合格优良盘体就位找正间隔布置主要符合设计要求对照施工图盘垂直度主要悬H（H-盘高度）用铅坠检查水平度误差相邻两盘顶部2mm1.5mm拉线检查成列盘顶部5mm4mm盘面不相邻两盘边Imm0平度成列盘面5mm4mm盘间接缝间隙2mm1.5nm目测上下两点盘体固定固定方式螺接或焊接观察焊接部位及长度盘底四角，2040mm长盘体固定主要牢固
10、扳动检查紧固件检查完好，齐全、紧固观察螺栓露扣长度25扣紧固件表面处理镀锌震动场所的防震措施可靠盘体接地底架与基础接触主要导通良好用试灯检查有防震垫盘的接地每段盘有2点以上的明显接地观察及用试灯检查装有电气可开启屏门的接地用软导线可靠接地观察盘上设备检查安装盘上型号规格主要符合设计要求对照施工图检查设备外观检查完好、午损伤观察盘面油漆无脱漆、无返锈抽屉推拉灵活度主要无卡阻推拉手感动静触头中心线检查一致观察触头接触面检查面接触主要70%触头面积用O.05mmXIOmm塞尺检查线接触主要塞尺塞不进触头插入深度主要符合厂家规定观察及用尺检查机械联锁装置可靠观察辅助接点接触良好用试灯检查抽屉接地触头接
11、触导通良好、通断顺序正确二次回路接线正确对照施工图检查熔断器熔丝配置符合设计要求对照施工图回路名称标志齐全、清晰观察C.手车式高压成套配电柜安装检验指标及质量标准工序检验指标性质质量标准检验方法及器具合格优良柜体就位找正间隔布置主要符合设计要求对照施工图柜体垂直度主要（H-柜高）用铅坠检查水平度误差相邻两柜顶部2mm1.5mm拉线检查成列柜顶部5mm4mm柜面不平度相邻两柜边ImmO成列柜面2mm1.5mm柜间接缝间隙主要2mm1.5mm目测上下两点柜体固定固定方式螺接或焊接观察焊接部位及长度柜底四角，2040mm长柜体固定主要牢固扳动检查紧固件检查完好、齐全、紧固观察螺栓露扣长度25扣紧固件
12、表面处理镀锌柜体接地柜底与基础接触主要导通良好用试灯检查装有电器可启屏门的接地用软导线可靠接地观察开关柜机械部件检查柜面油漆检查去脱漆、返锈观察两侧及顶部隔板检查完整设备附件清点齐全对照产品说明书检查门锁开闭灵活操动检查柜内照明装置齐全观察手车滚轮与轨道配合间隙均匀观察手车推拉试验主要轻便不摆动操动检查手车机械闭锁装置动作可靠动作试验安全隔离板开闭灵活观察开关柜电气部件检查设备型号及规格符合设计要求对照施工图设备外观检查完好，瓷件无掉瓷、裂纹观察活动接地装置的接触导通良好、通断顺序正确用试灯检查电气联锁接点接触紧密良好小车触头检查面接触主要70%触头面积用O.05mmXIOmm塞尺检查线接触主要塞尺塞不进去接触压力主要紧密，有足够压力用手扳动检查动静触头中心偏差2mm触头插入深度主要符合厂家规定用尺检查备用行程符合厂家规定备用行程（无厂家规定时）
