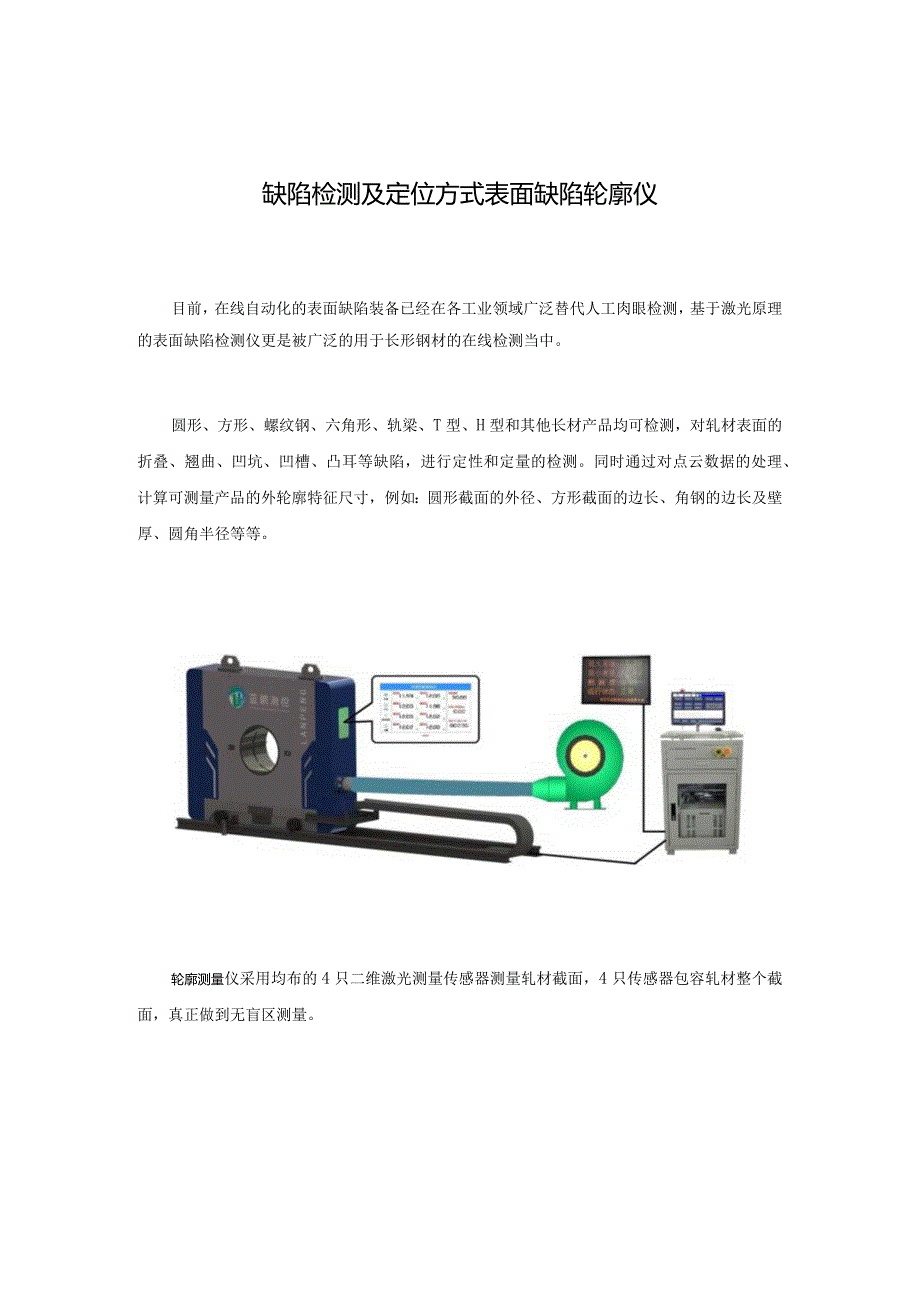

1、缺陷检测及定位方式表面缺陷轮廓仪目前，在线自动化的表面缺陷装备已经在各工业领域广泛替代人工肉眼检测，基于激光原理的表面缺陷检测仪更是被广泛的用于长形钢材的在线检测当中。圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品均可检测，对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷，进行定性和定量的检测。同时通过对点云数据的处理、计算可测量产品的外轮廓特征尺寸，例如：圆形截面的外径、方形截面的边长、角钢的边长及壁厚、圆角半径等等。轮廓测量仪采用均布的4只二维激光测量传感器测量轧材截面，4只传感器包容轧材整个截面，真正做到无盲区测量。缺陷检测轮廓仪具有强大的缺陷检测功能,传感器扫描得到的轧材表面

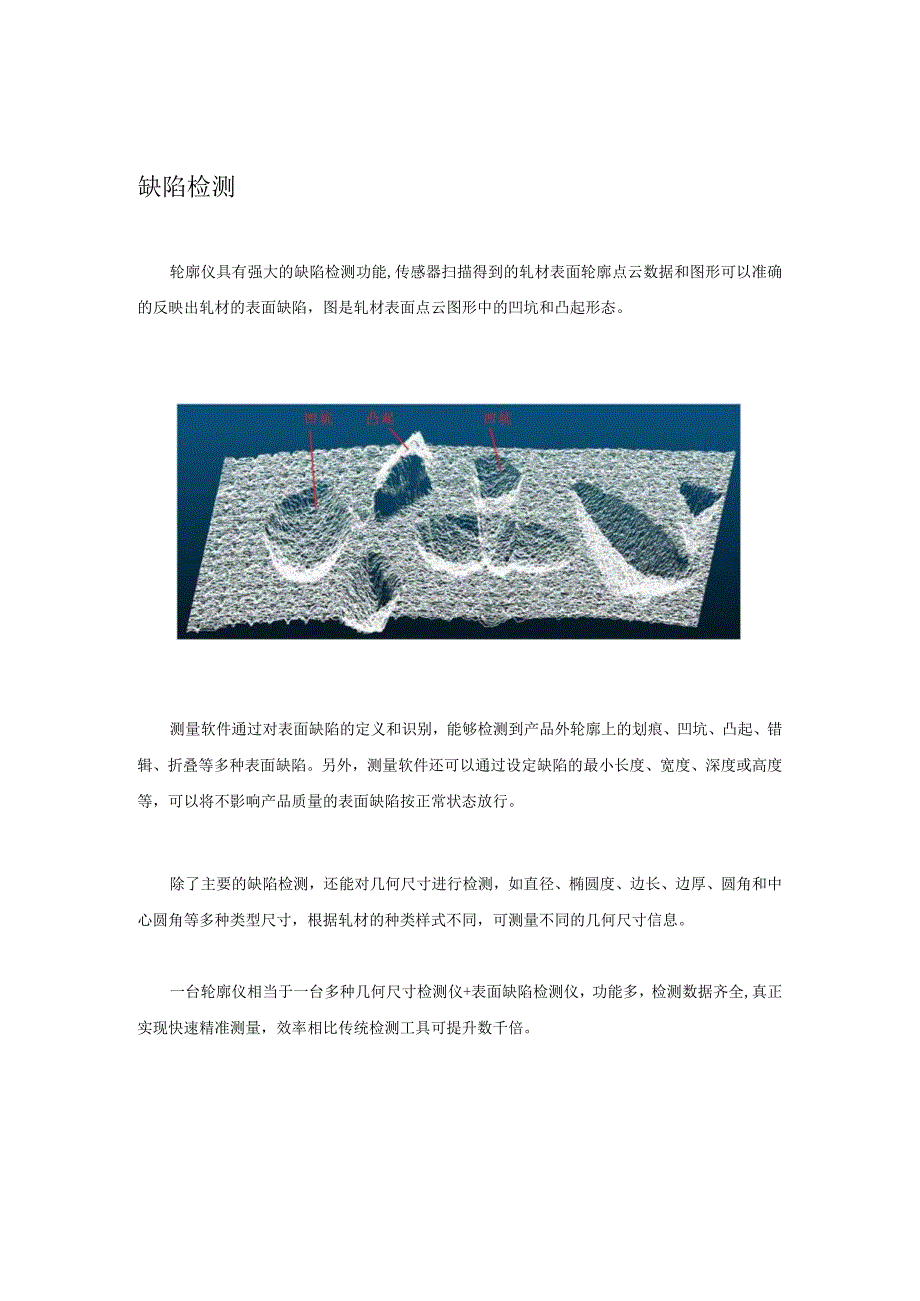

2、轮廓点云数据和图形可以准确的反映出轧材的表面缺陷，图是轧材表面点云图形中的凹坑和凸起形态。测量软件通过对表面缺陷的定义和识别，能够检测到产品外轮廓上的划痕、凹坑、凸起、错辑、折叠等多种表面缺陷。另外，测量软件还可以通过设定缺陷的最小长度、宽度、深度或高度等，可以将不影响产品质量的表面缺陷按正常状态放行。除了主要的缺陷检测，还能对几何尺寸进行检测，如直径、椭圆度、边长、边厚、圆角和中心圆角等多种类型尺寸，根据轧材的种类样式不同，可测量不同的几何尺寸信息。一台轮廓仪相当于一台多种几何尺寸检测仪+表面缺陷检测仪，功能多，检测数据齐全,真正实现快速精准测量，效率相比传统检测工具可提升数千倍。缺陷定位对于轧材表面缺陷的定位，轮廓仪采用蓝鹏公司自主研发的局部平衡算法，将某个被检测点与局部区域进行比较，当深度差超过给定阈值时标定为缺陷点。然后利用八连通算法对区块进行计算、分割、标号，以最终确定轧材在被测时间内检测到的缺陷大小、位置、数量等参数，并在轮廓图形上作相应的标记。表面缺陷检测能检测的数据多样，更是能进行定位，是高性能的在线检测装置，将其安装生产线后，即可完成自动检测。
