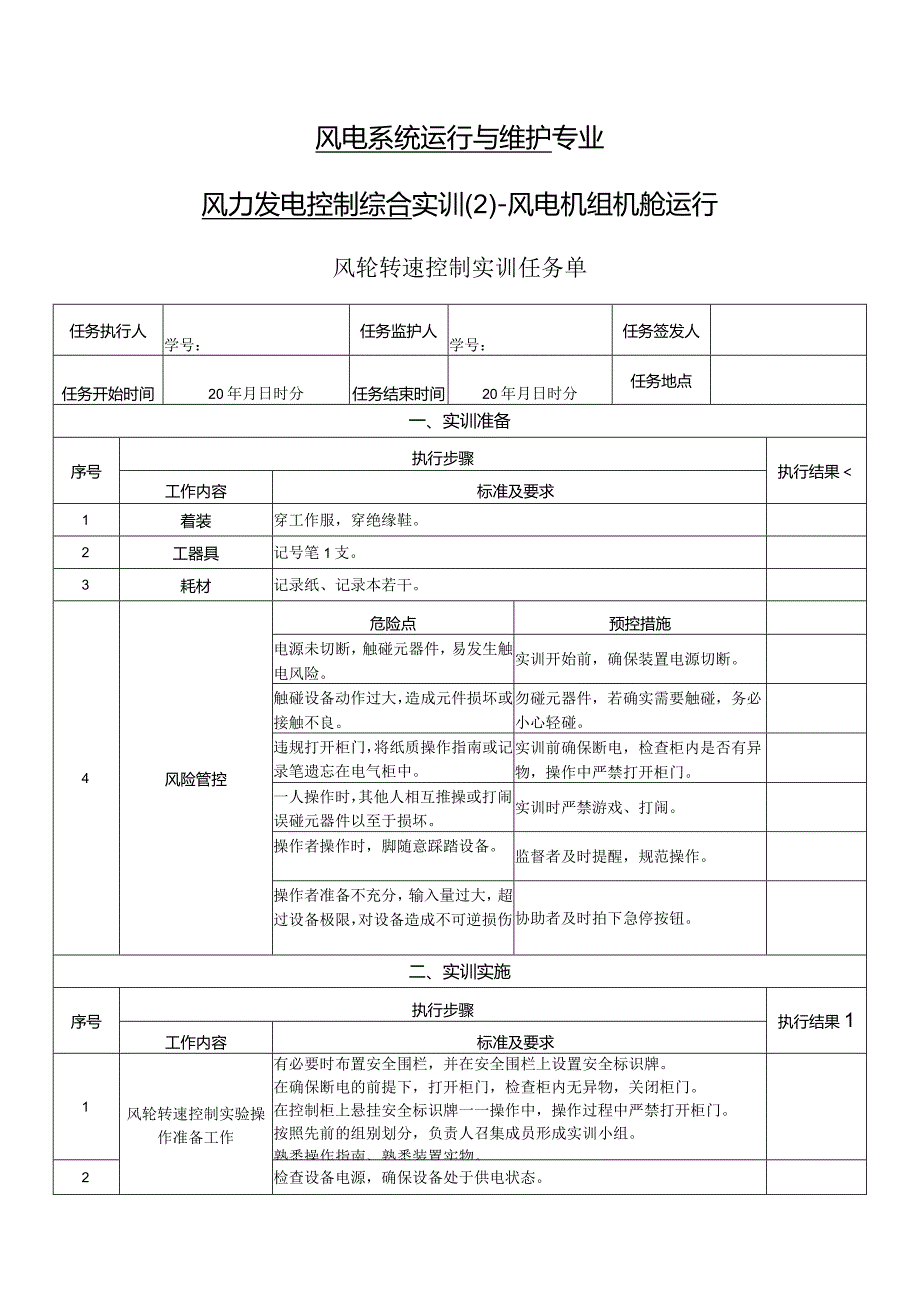

1、风电系统运行与维护专业风力发电控制综合实训(2)-风电机组机舱运行风轮转速控制实训任务单任务执行人学号：任务监护人学号：任务签发人任务开始时间20年月日时分任务结束时间20年月日时分任务地点一、实训准备序号执行步骤执行结果工作内容标准及要求1着装穿工作服，穿绝缘鞋。2工器具记号笔1支。3耗材记录纸、记录本若干。4风险管控危险点预控措施电源未切断，触碰元器件，易发生触电风险。实训开始前，确保装置电源切断。触碰设备动作过大，造成元件损坏或接触不良。勿碰元器件，若确实需要触碰，务必小心轻碰。违规打开柜门，将纸质操作指南或记录笔遗忘在电气柜中。实训前确保断电，检查柜内是否有异物，操作中严禁打开柜门。一

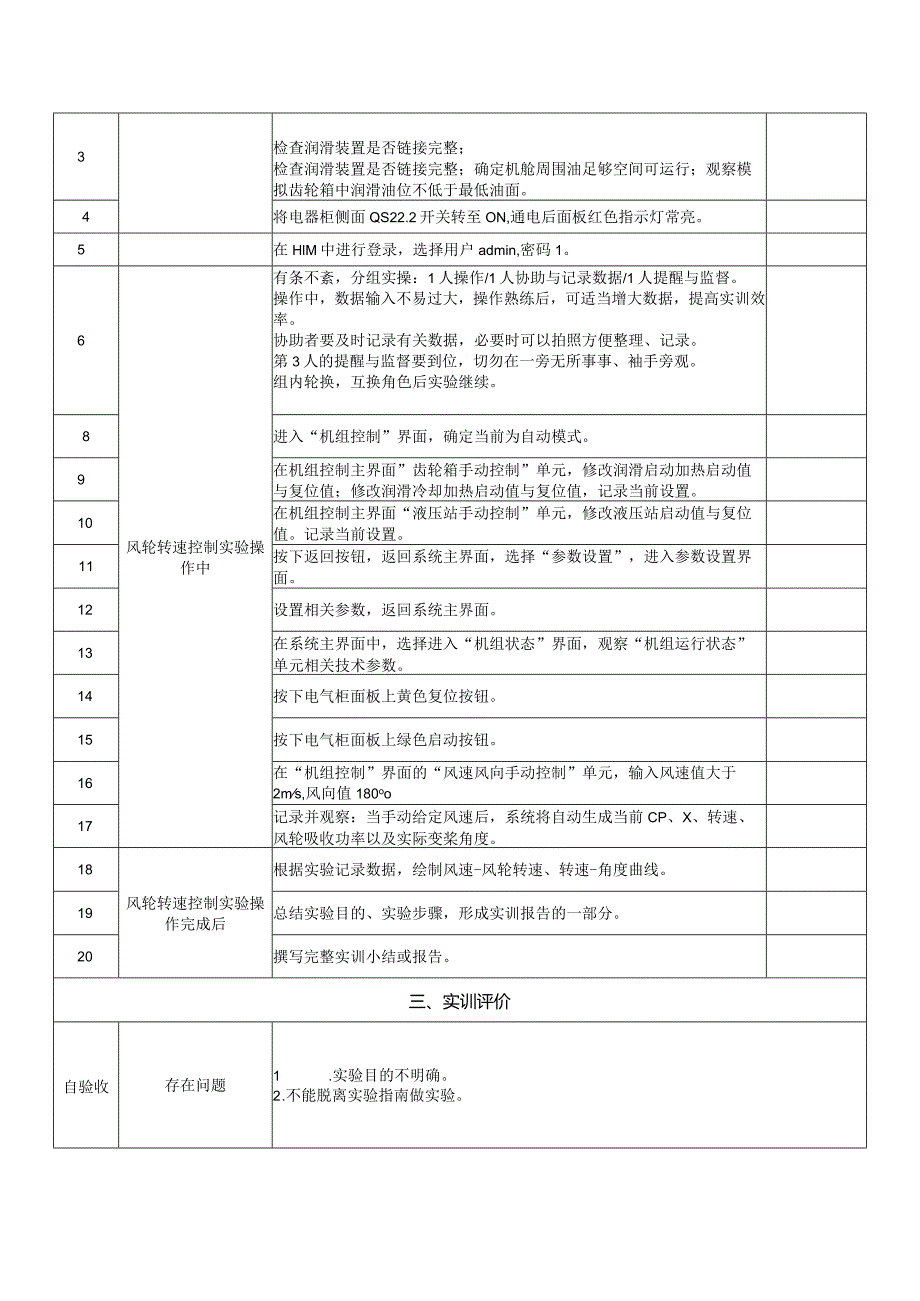

2、人操作时，其他人相互推操或打闹，误碰元器件以至于损坏。实训时严禁游戏、打闹。操作者操作时，脚随意踩踏设备。监督者及时提醒，规范操作。操作者准备不充分，输入量过大，超过设备极限，对设备造成不可逆损伤。协助者及时拍下急停按钮。二、实训实施序号执行步骤执行结果1工作内容标准及要求1风轮转速控制实验操作准备工作有必要时布置安全围栏，并在安全围栏上设置安全标识牌。在确保断电的前提下，打开柜门，检查柜内无异物，关闭柜门。在控制柜上悬挂安全标识牌一一操作中，操作过程中严禁打开柜门。按照先前的组别划分，负责人召集成员形成实训小组。熟悉操作指南、熟悉装置实物。2检查设备电源，确保设备处于供电状态。3检查润滑装置
3、是否链接完整；检查润滑装置是否链接完整；确定机舱周围油足够空间可运行；观察模拟齿轮箱中润滑油位不低于最低油面。4将电器柜侧面QS22.2开关转至ON,通电后面板红色指示灯常亮。5在HlM中进行登录，选择用户admin,密码1。6风轮转速控制实验操作中有条不紊，分组实操：1人操作/1人协助与记录数据/1人提醒与监督。操作中，数据输入不易过大，操作熟练后，可适当增大数据，提高实训效率。协助者要及时记录有关数据，必要时可以拍照方便整理、记录。第3人的提醒与监督要到位，切勿在一旁无所事事、袖手旁观。组内轮换，互换角色后实验继续。8进入“机组控制”界面，确定当前为自动模式。9在机组控制主界面”齿轮箱手动

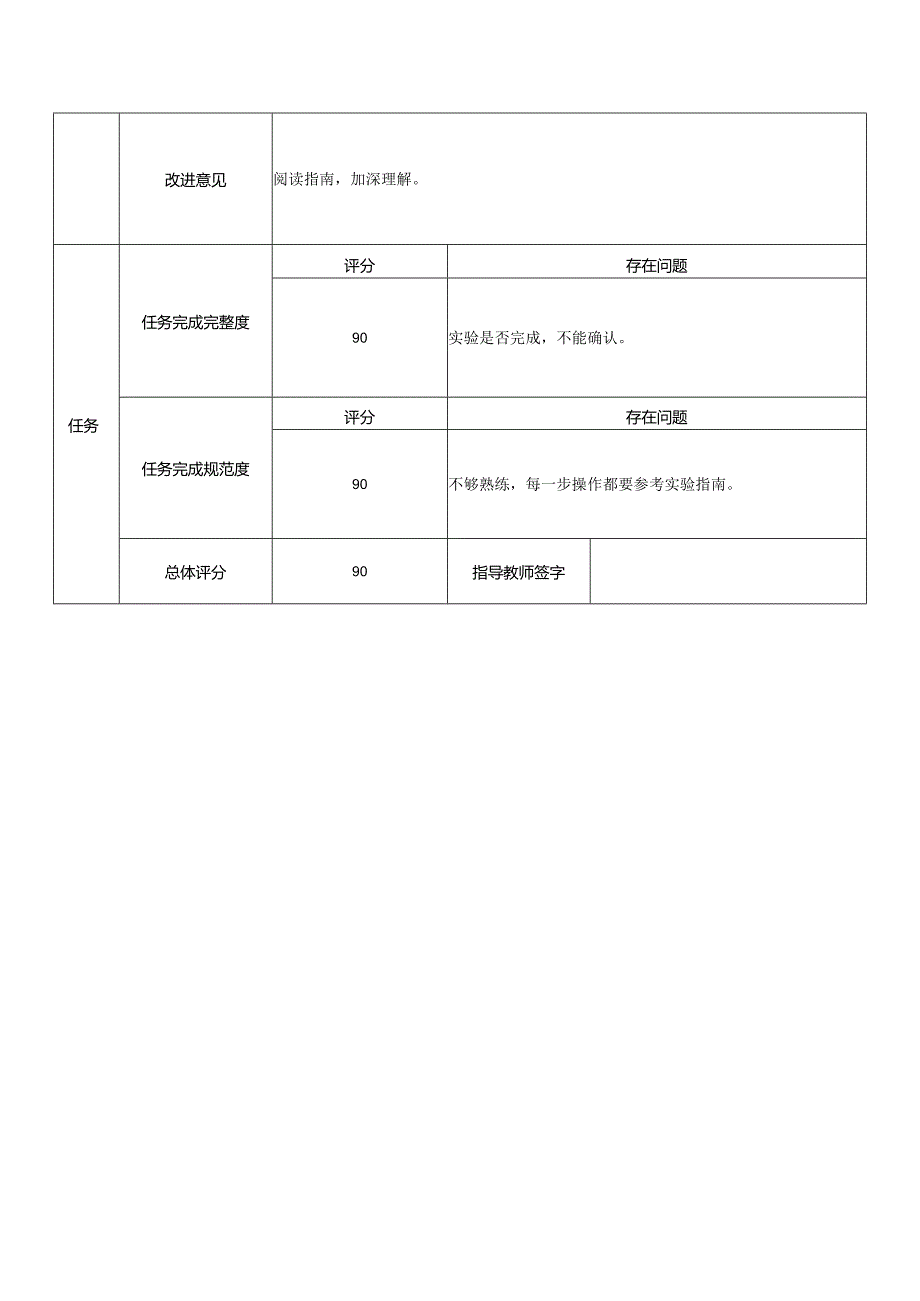

4、控制”单元，修改润滑启动加热启动值与复位值；修改润滑冷却加热启动值与复位值，记录当前设置。10在机组控制主界面“液压站手动控制”单元，修改液压站启动值与复位值。记录当前设置。11按下返回按钮，返回系统主界面，选择“参数设置”，进入参数设置界面。12设置相关参数，返回系统主界面。13在系统主界面中，选择进入“机组状态”界面，观察“机组运行状态”单元相关技术参数。14按下电气柜面板上黄色复位按钮。15按下电气柜面板上绿色启动按钮。16在“机组控制”界面的“风速风向手动控制”单元，输入风速值大于2ms,风向值180oo17记录并观察：当手动给定风速后，系统将自动生成当前CP、X、转速、风轮吸收功率以及实际变桨角度。18风轮转速控制实验操作完成后根据实验记录数据，绘制风速-风轮转速、转速-角度曲线。19总结实验目的、实验步骤，形成实训报告的一部分。20撰写完整实训小结或报告。三、实训评价自验收存在问题1 .实验目的不明确。2 .不能脱离实验指南做实验。改进意见阅读指南，加深理解。任务任务完成完整度评分存在问题90实验是否完成，不能确认。任务完成规范度评分存在问题90不够熟练，每一步操作都要参考实验指南。总体评分90指导教师签字
