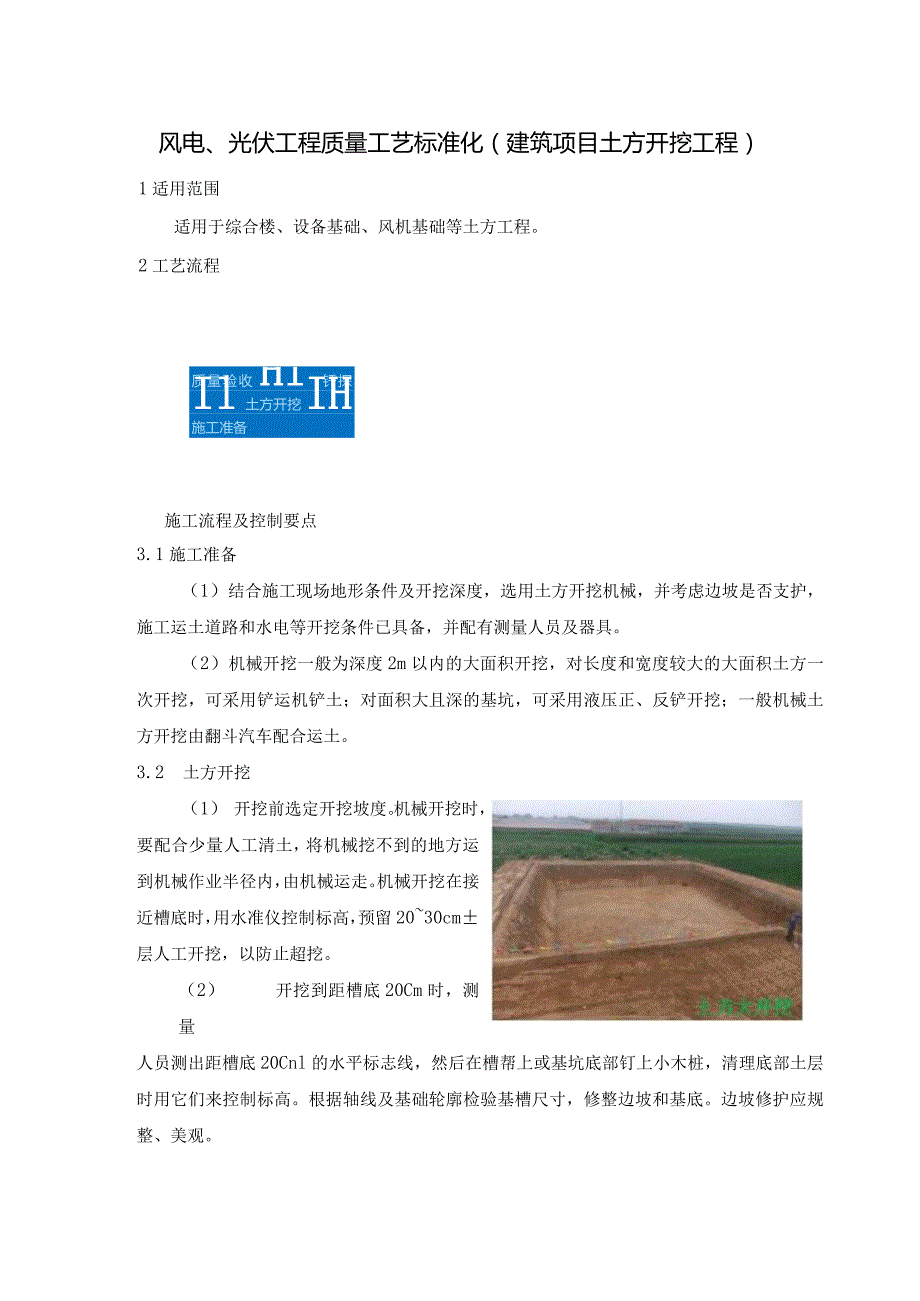

1、风电、光伏工程质量工艺标准化（建筑项目土方开挖工程）1适用范围适用于综合楼、设备基础、风机基础等土方工程。2工艺流程质量验收 Hl钎探 Il土方开挖 IH施工准备施工流程及控制要点3.1施工准备（1）结合施工现场地形条件及开挖深度，选用土方开挖机械，并考虑边坡是否支护，施工运土道路和水电等开挖条件已具备，并配有测量人员及器具。（2）机械开挖一般为深度2m以内的大面积开挖，对长度和宽度较大的大面积土方一次开挖，可采用铲运机铲土；对面积大且深的基坑，可采用液压正、反铲开挖；一般机械土方开挖由翻斗汽车配合运土。3.2 土方开挖（1） 开挖前选定开挖坡度。机械开挖时，要配合少量人工清土，将机械挖不到的

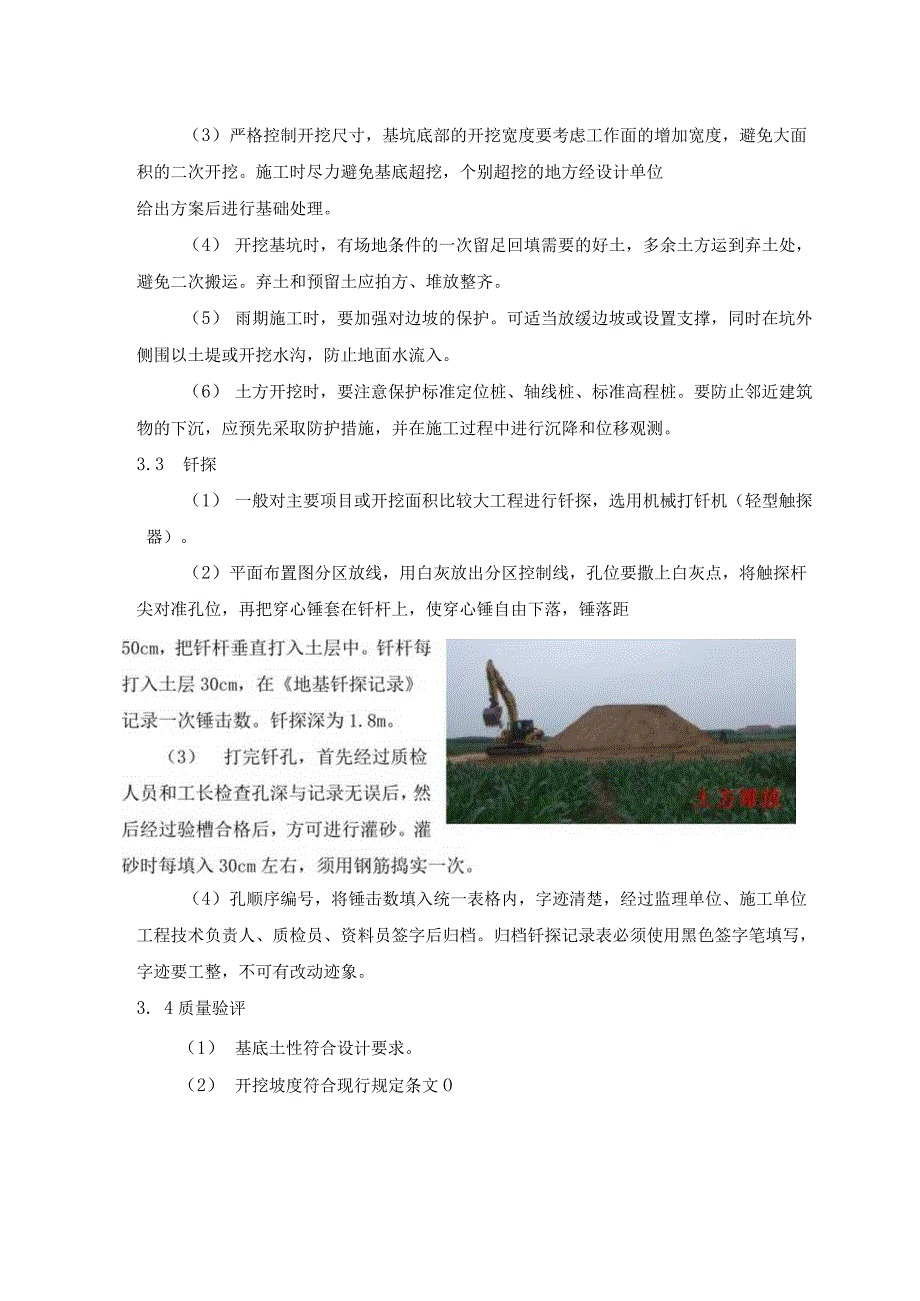

2、地方运到机械作业半径内，由机械运走。机械开挖在接近槽底时，用水准仪控制标高，预留2030cm层人工开挖，以防止超挖。（2） 开挖到距槽底20Cm时，测量人员测出距槽底20Cnl的水平标志线，然后在槽帮上或基坑底部钉上小木桩，清理底部土层时用它们来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。边坡修护应规整、美观。（3）严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，个别超挖的地方经设计单位给出方案后进行基础处理。（4） 开挖基坑时，有场地条件的一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。弃土和预留土应拍方、堆放
3、整齐。（5） 雨期施工时，要加强对边坡的保护。可适当放缓边坡或设置支撑，同时在坑外侧围以土堤或开挖水沟，防止地面水流入。（6） 土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。要防止邻近建筑物的下沉，应预先采取防护措施，并在施工过程中进行沉降和位移观测。3.3 钎探（1） 一般对主要项目或开挖面积比较大工程进行钎探，选用机械打钎机（轻型触探器）。（2）平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点，将触探杆尖对准孔位，再把穿心锤套在钎杆上，使穿心锤自由下落，锤落距（4）孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过监理单位、施工单位工程技术负责人、质检员、资料员签字后归档

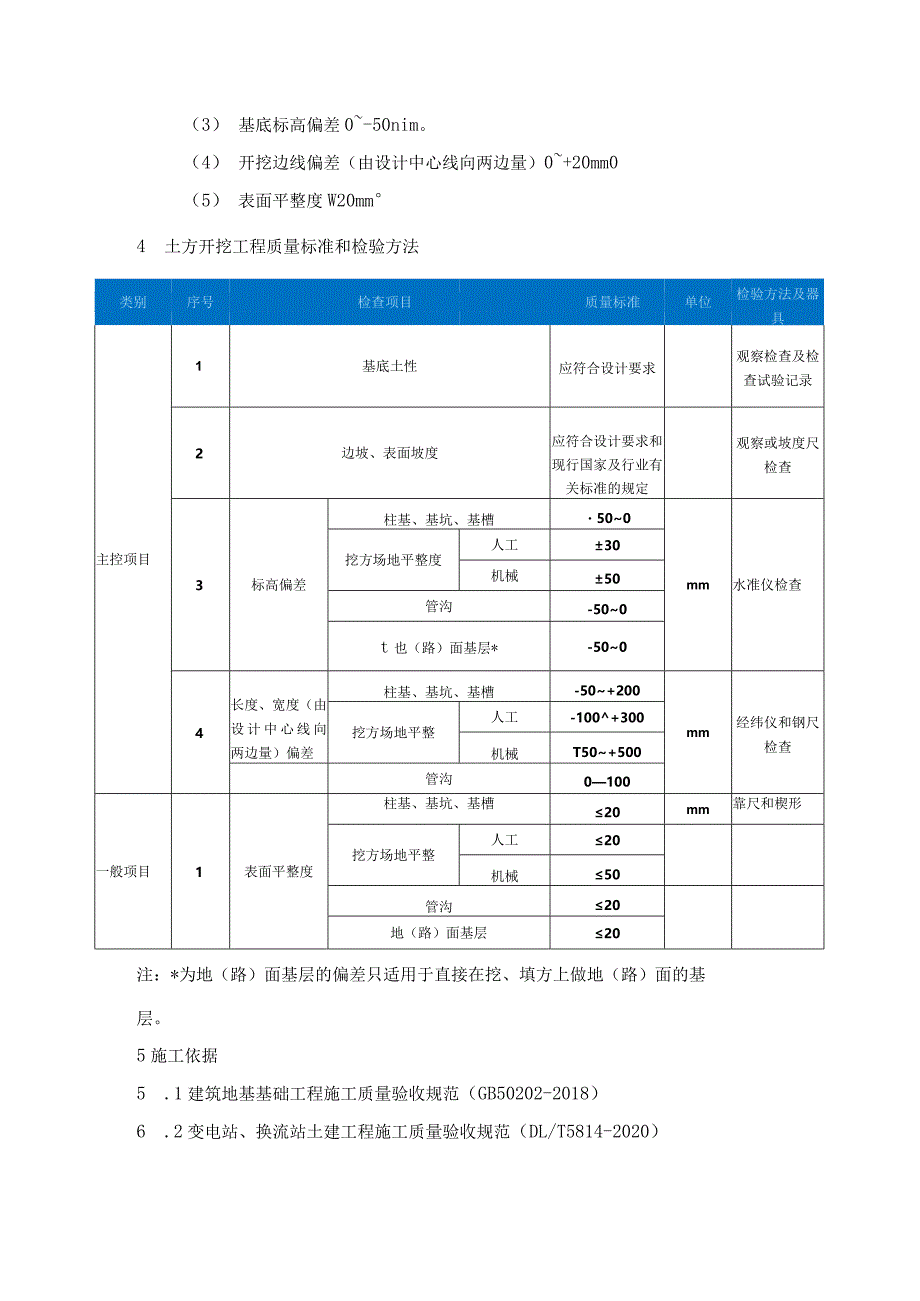

4、。归档钎探记录表必须使用黑色签字笔填写，字迹要工整，不可有改动迹象。3. 4质量验评（1） 基底土性符合设计要求。（2） 开挖坡度符合现行规定条文O（3） 基底标高偏差0-50nim。（4） 开挖边线偏差（由设计中心线向两边量）0+20mm0（5） 表面平整度W20mm4 土方开挖工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1基底土性应符合设计要求观察检查及检查试验记录2边坡、表面坡度应符合设计要求和现行国家及行业有关标准的规定观察或坡度尺检查3标高偏差柱基、基坑、基槽500mm水准仪检查挖方场地平整度人工30机械50管沟-500t也（路）面基层*-5004长度、宽度（由设计中心线向两边量）偏差柱基、基坑、基槽-50+200mm经纬仪和钢尺检查挖方场地平整人工-100+300机械T50+500管沟0100一般项目1表面平整度柱基、基坑、基槽20mm靠尺和楔形挖方场地平整人工20机械50管沟20地（路）面基层20注：*为地（路）面基层的偏差只适用于直接在挖、填方上做地（路）面的基层。5施工依据5 .1建筑地基基础工程施工质量验收规范（GB50202-2018）6 .2变电站、换流站土建工程施工质量验收规范（DL/T5814-2020）7 .3电力建设施工质量验收及评定规程第1部分：土建工程DLT5210.12021
