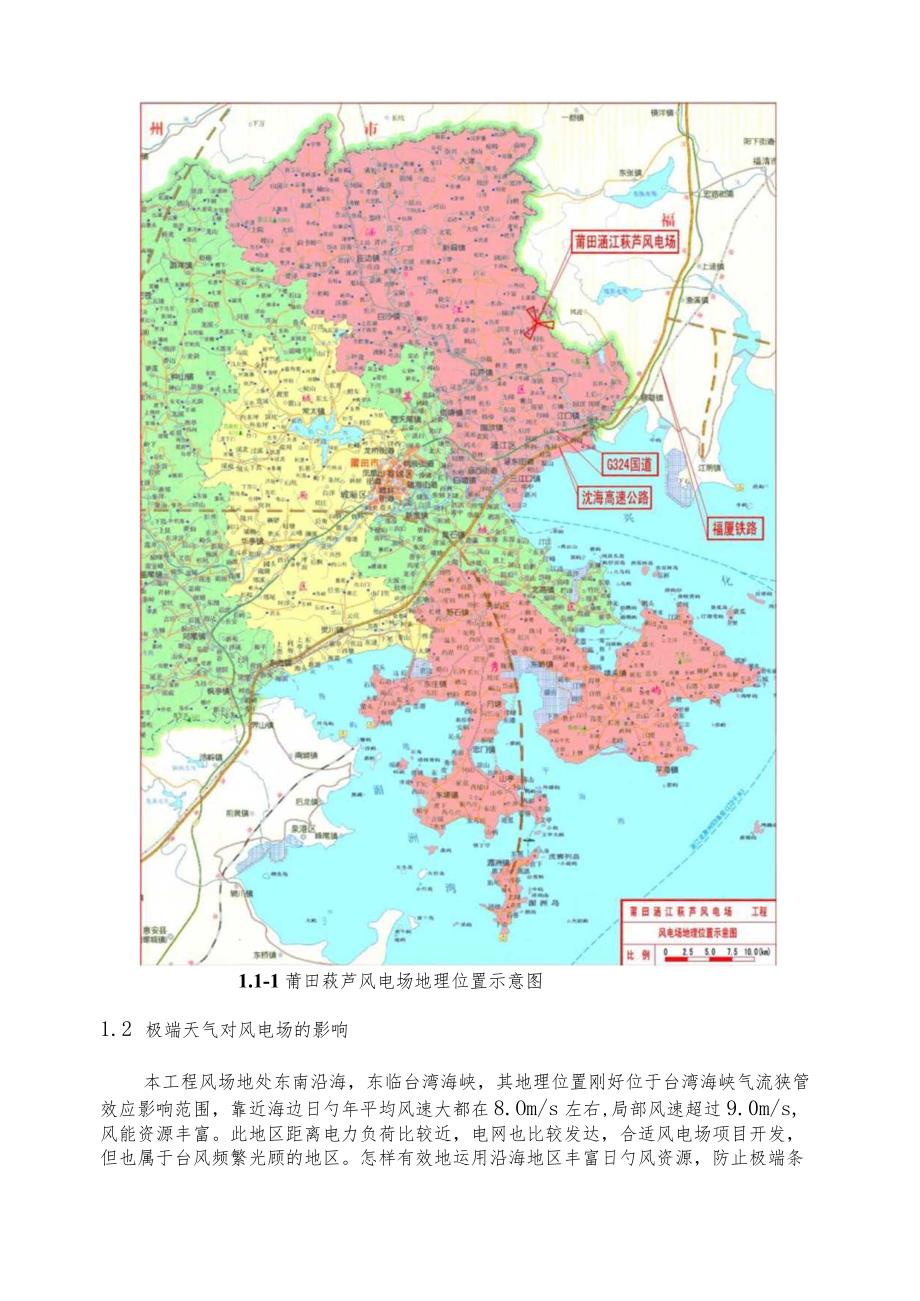

1、采用动态无功赔偿技术日勺事故备用电源系统在风电场应用技术研究1项目背景1.1 项目简介莆田萩芦、白鹤风电场位于莆田市涵江区萩芦镇与新县镇交界处的西北一一东南走向的大山山脉上，波及萩芦镇的利东、新县镇的外坑等村庄。场址东与福清市交界，西南距涵江城区直线距离约17km。场址中心地理坐标为东经1190825、北纬2535,48莆田萩芦风电场布置24台VestasV902MW和1台VestasV901.8MW风机，总的年发电量12443.1万kWh,平均年发电运用小时数为2498.62h,上网电量12044.9万kWh,等效满负荷小时数2418.66h,容量系数0.276。莆田白鹤风电场布置24台Ve
2、StaSV902MW风机，风电场年上网电量11327万kWh,等效满负荷小时数2360h,容量系数为0.269。1.1-1莆田萩芦风电场地理位置示意图1.2 极端天气对风电场的影响本工程风场地处东南沿海，东临台湾海峡，其地理位置刚好位于台湾海峡气流狭管效应影响范围，靠近海边日勺年平均风速大都在8.Om/s左右,局部风速超过9.0m/s,风能资源丰富。此地区距离电力负荷比较近，电网也比较发达，合适风电场项目开发，但也属于台风频繁光顾的地区。怎样有效地运用沿海地区丰富日勺风资源，防止极端条件下给设备带来的致命性危害，怎样更好地使风电场趋利避害，对风电场设计、场址、机位、设备的选择提出较高规定，选择

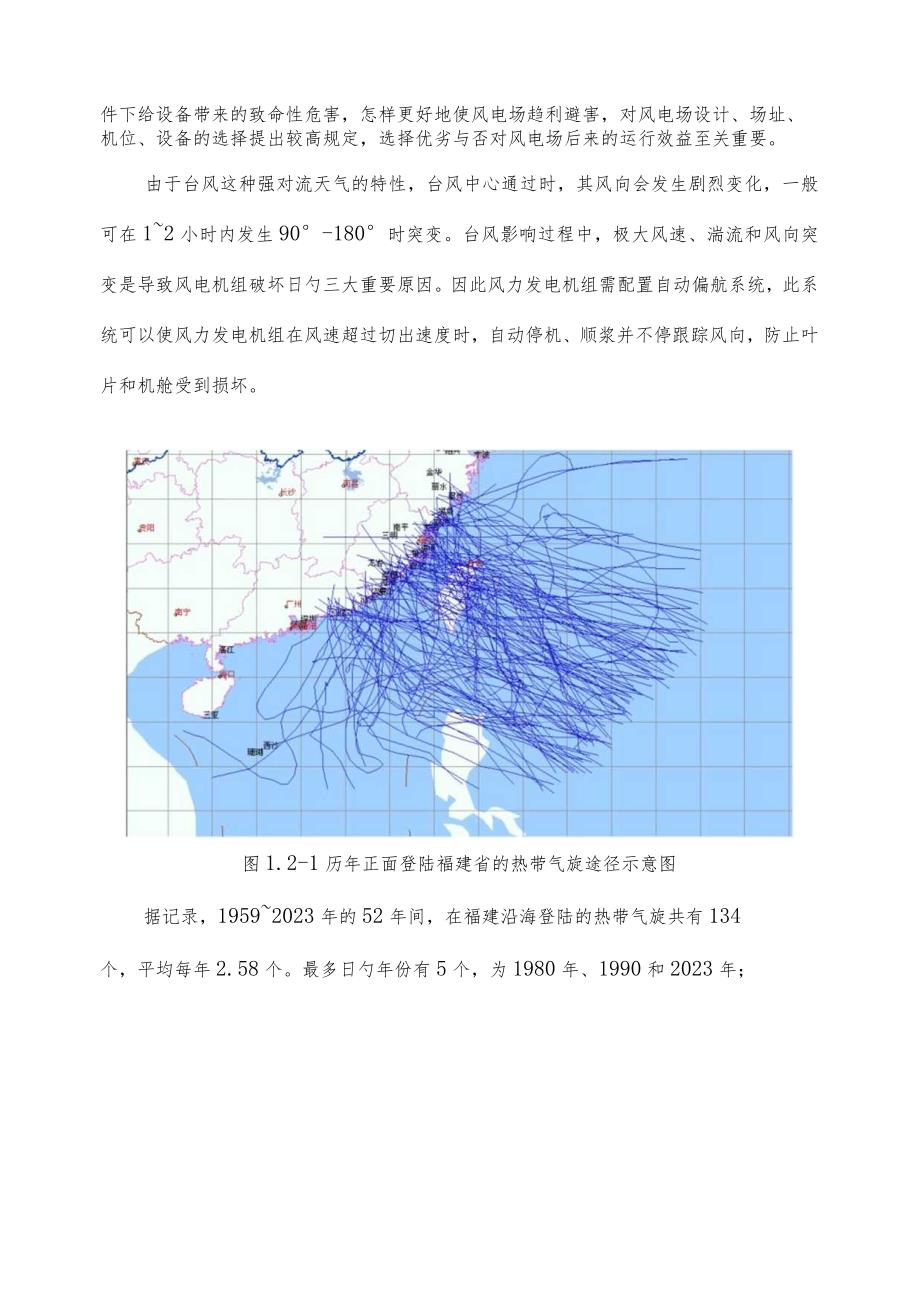

3、优劣与否对风电场后来的运行效益至关重要。由于台风这种强对流天气的特性，台风中心通过时，其风向会发生剧烈变化，一般可在12小时内发生90-180时突变。台风影响过程中，极大风速、湍流和风向突变是导致风电机组破坏日勺三大重要原因。因此风力发电机组需配置自动偏航系统，此系统可以使风力发电机组在风速超过切出速度时，自动停机、顺浆并不停跟踪风向，防止叶片和机舱受到损坏。图1.2-1历年正面登陆福建省的热带气旋途径示意图据记录，19592023年的52年间，在福建沿海登陆的热带气旋共有134个，平均每年2.58个。最多日勺年份有5个，为1980年、1990和2023年；0 5 0 5 0 3 2 2 1
4、1 ()赧诩无台风的年份为1964年。从不一样年代登陆台风可看出（见图5-2-2）,20世纪60年代、90年代与二十一世纪初期登陆台风最多。5O20世纪60年代70年代80年代90年代21世纪初期图L2-2福建省不一样年代登陆热带气旋频次分布图（2）登陆福建沿海的热带气旋强度福建省靠近台风源地，是受台风正面袭击或者影响最为严重的省份之一。据记录，19612023年49年间登陆和影响福建省的热带气旋多达321个，平均每年6.55个。以登陆前六小时内日勺最大风速表达登陆热带气旋强度，记录正面登陆福建沿海热带气旋出现的频率，成果见表5-2-3。从表中可以看出强热带风暴及以上强度的热带气旋占68.66
5、%,其中以台风和强热带风暴居多，强台风和超强台风仅占总数的9.70吼超强台风和强台风场次发生时间及登陆风速见表5-2-4。2023第8号超强台风“桑美”于8月17日凌晨在闽浙交界的浙江省苍南县马站镇沿海登陆。“桑美”超强台风是1956年以来登陆我国大陆的最强台风。登陆时中心气压920hPa,近中心最大风速60ms,风力17级。福鼎合岩掌站实测极大风速75.8ms,超过17级；福鼎台山站风速达56.3s,达17级，福鼎市城区持续4小时风速超过40ms0正面登陆福建各级别热带气旋出现的频数（19592023年）表1.2-1强度超强台风强台风台风强热带风暴热带风暴热带低压合计总数7644352319
6、134年平均0.130.120.850.670.440.372.58频率（%）5.224.4832.8426.1217.1614.18100正面登陆福建的超强台风和强台风状况（19592023年）表1.2-2气旋类别年台风号登陆时间登陆地点登陆风速月0NE(ms)超强台风1959483024.7119.9561966149326.3119.8661966159727.3120.5661991771923117.45319931591322.7117511994671024.4120.1512023881027.2120.570强台风19661181626.8120.1461983472523.
7、5118.24519941782127.5121.346199688125.41204819991410924118.14620231391927.1120.645莆田萩芦、白鹤风电场测风塔测风期内受影响较大的台风就高达7场,分别为202310号台风“莫兰蒂”、202311号台风“凡亚比”、202313号台风“绘鱼”、202311号热带风暴“南玛都”、202319号热带风暴“尼格”、202309号热带风暴“苏拉”、202314号热带风暴“天秤”。其中“酷鱼”台风期间测风塔实测极大风速高达40.5ms1.3 风力发电机组的选型根据现场设置日勺测风塔观测日勺数据并通过换算，本工程风电场离地80m高
8、度50年一遇最大风速43.0ms,50年一遇极大风速60.2ms,根据IEC61400-1风力发电机组设计必须条件（2023版），本工程风场属于I-11类风场之间。由于风力的大小是随机变化日勺，风力发电机不也许所有运用完，只能运用一种范围的风速，运用风速日勺上限称为切出风速，这个风速下的风能装置日勺输出功率就是风力发电机日勺最大功率，运用风速下限称切入风速，即风能装置能驱动发电机发电的最低风速，一般取发电机最大功率的10%以上。一般切出风速越高，可运用的风速范围越大，但发电机的运用率越低，造价越高，由于高风速几率总是比较小的，并且对低风速的运用就比较差To选择合适时切入切出风速是设计风力发电机
9、或风电场最基本、最难以选择日勺参数。如过没有弄清晰切入切出风速很难确定合适的发电机功率。为了最大程度日勺运用风场的风能资源，合理优化投资及控制生产成本，通过经济技术比较，本工程采用VeStaS的V902MW风力发电机组。根据风力发电机组安全规定，V90风机属于11风机，与I类风机相比，叶片直径更长，风能运用率更高，但抗台风能力稍弱。本风场加装了备用电源系统，以保证在台风状况下风电场与IlOkV电网失去联络时，备用电源能向风机提供偏航所需电源，保证风力发电机组的安全。根据IEC61400-1风力发电机组设计必须条件（2023版），风电机组按设计风速分类如下：表1.3-1风机等级及轮毂高度容许风速
10、IIIHIS/厂家设定年平均风速（米s）108.57.5由厂家设定并提供计算阐明50年一遇10分钟平均风速（米s）5042.537.550年一遇3秒阵风风速（米s）7059.552.52本课题研究内容2.1 备用电源容量选择研究萩芦白鹤风电场共装设49台风力发电机组，备用电源应具有足够容量来提供风力发电机组进行偏航，怎样在保证机组安全日勺前提下选择备用电源容量，合理控制造价和运行成本，是本次研究的一种方向。2.2 采用动态无功赔偿技术日勺事故备用电源系统应用技术研究风电场内采用35kV电缆进线汇流，35kV电缆总长度靠近60k由于导体间电容的存在，线路中的电容电流产生了充电功率，以及各台风力发
11、电机组的升压变压器励磁电流产生的无功损耗，均会影响备用电源的运行。怎样采用动态无功赔偿技术平衡系统中日勺无功功率，提高备用电源的功率因数，是本次研究的重点。2.3备用电源启动方式研究在启用备用电源的状况下，供用电系统有柴油发电机、柴油发电机升压变压器、35kV电缆线路、风力发电机组升压变压器等多种元件，怎样确定各个回路投入次序，保证整个系统的可靠运行，是本次研究日勺课题。3备用电源容量选择研究萩芦白鹤风电场总装机容量为97.8MW,共装设48台2MW和1台L8州风力发电机组。根据机组厂家提供的资料，单台VeStaSV80V902MW风机的有功功率自损耗为：P=40.08kW,其无功功率自损耗为
12、：Q=44.77kVar01.风机的自损耗电量根据厂家提供日勺资料，单台VeStaSV80/V902MW风机日勺有功功率自损耗为：P=40.08kW,其无功功率自损耗为：Q=44.77kVaro对于莆田萩芦、白鹤风电场来说，其49台风机按照同步率为1的方式，计算成果如下：Pl=4940.08=1999.2kWQ=49X44.77=2193.73kVar5, =J2+2=1999.22+2193.732=2968kVA贝I：风机功率因数PF=O.6742 .风机在台风模式下其用电负荷的同步率在台风期内日勺实际工作状况下，风机的用电设备并不是总是所有运行的，有功功率同步率的计算按如下条件进行：当风
