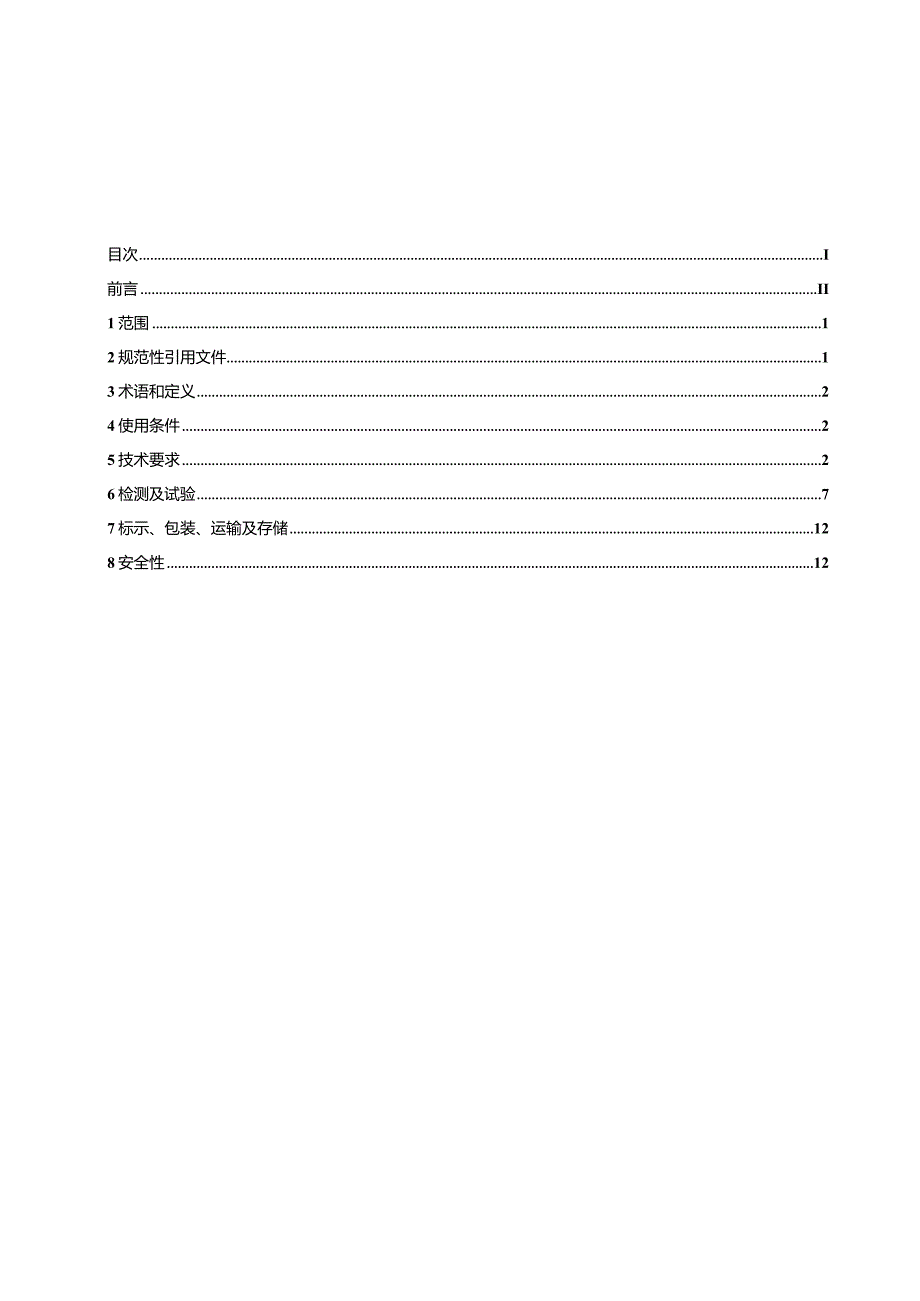

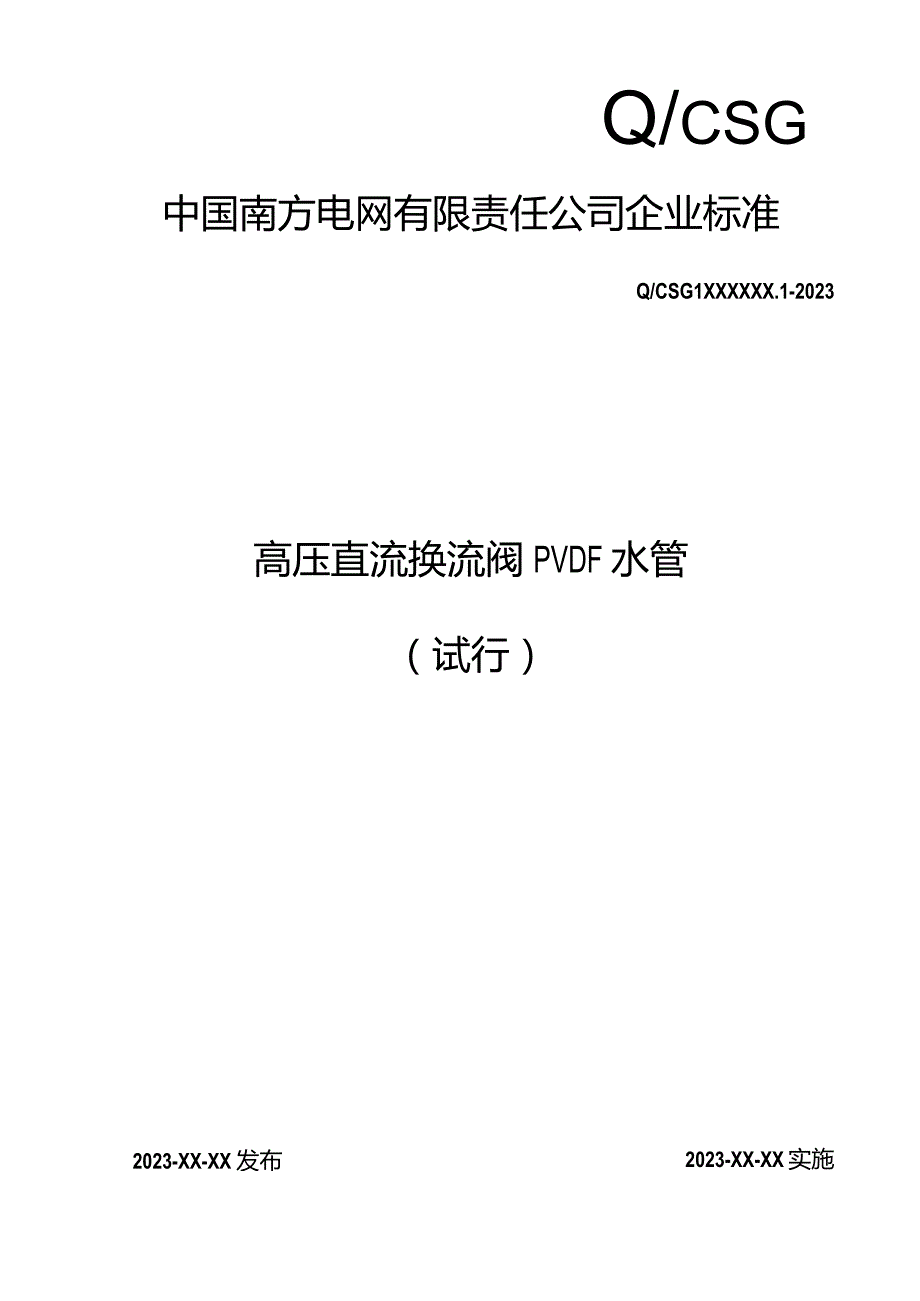

1、Q/csg中国南方电网有限责任公司企业标准Q/CSG1XXXXXX.1-2023高压直流换流阀PVDF水管（试行）2023-XX-XX 发布2023-XX-XX实施中国南方电网有限责任公司发布目次I前言II1范围12规范性引用文件13术语和定义24使用条件25技术要求26检测及试验77标示、包装、运输及存储128安全性12本标准按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。为提高高压直流换流阀PVDF水管的选型、寿命、可靠性等要求，实现性能指标可验证，确保设备经试验验证满足可靠性要求，制定本标准。本标准以现行国家及行业的有关法律法规、标准、规范为基础
2、，结合中国西电、常州博瑞、中电普瑞等主流国产厂家调研情况而提出，规范和指导高压直流换流阀PVDF水管的寿命、可靠性等技术要求,适用于公司土320kV-80OkV电压等级的高压直流换流阀PVDF水管。本标准自发布之日起开始实施。本标准由中国南方电网有限责任公司生产输配电部归口。本标准主要起草单位：中国南方电网有限责任公司超高压输电公司、南方电网科学研究院有限责任公司、中国南方电网有限责任公司、XX公司。本标准主要起草人：谢桂泉、郝良收、王振、李道豫、王小岭、赖桂森、张瑞、李阳、李凌飞、黄高诚。本标准为首次发布，发布年份为XX年XX月XX日。执行中的问题和意见，请及时反馈给中国南方电网有限责任公司
3、输配电部。GB/T 18173.1GB/T 19804GB/T9174GB/T 1033.1GB/T 1040.1GB/T 1804GBZT 4217GB/T6111GB/T 8806GB/T 9341GB/T 14486GB/T 19466.1GB/19993GB/T 50050DL/T 1010.5HG/T4281ISO 527-1ISO 2507-1ISO 10931UL94DIN53483DIN 53752高压直流换流阀用PVDF水管1范围本标准规定了高压直流换流阀PVDF水管的各项参数，包括性能参数、技术要求、试验方法等。本标准适用于南方电网有限责任公司所属高压直流换流站内换流阀PV
4、DF水管。2规范性引用文件下列文件对于本规定的应用是必不可少的。凡是注日期的引用文件，仅注明日期的版本适用于本规定。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本规定。高分子防水材料第1部分：片材焊接结构的一般尺寸公差和形位公差一般货物运输包装通用技术条件塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法塑料拉伸性能的测定第1部分：总则一般公差未注公差的线性和角度尺寸的公差流体输送用热塑性塑料管材公称外径和公称压力流体输送用热塑性塑料管道系统耐内压性能的测定塑料管道系统塑料部件尺寸的测定塑料弯曲性能的测定塑料模塑件尺寸公差塑料差示扫描量热法(DSC)第1部分：通则冷
5、热水用热塑性塑料管道系统管材管件组合系统热循环试验方法工业循环冷却水处理设计规范高压静止无功补偿装置第5部分：密闭式水冷却装置塑料焊接工艺规程塑料拉伸性能的测定第1部分：总则热塑性塑料管和装置维卡氏软化温度第1部分工业用塑料管道系统聚偏氟乙烯(PVDF)部件和系统规范设备和器具部件塑料材料燃烧测定绝缘材料的检验、介电性能的测定塑料测验线型热膨胀系数的测定ASTMD2240橡胶特性的标准试验方法肖氏硬度DVS2207-6-2003Weldingofthermoplastics-Non-contactheatedtoolbuttweldingofpipes,pipelinecomponentsan
6、dsheets-Methods,equipment,parametersDVS2207-15-2005Weldingofthermoplastics-Heatedtoolweldingofpipes,pipingpartandpanelsmadeofPVDF3术语和定义以下术语和定义适用于本标准。3. 1聚偏二氟乙烯PVDF聚偏二氟乙烯，简称PVDF,是一种高度非反应性热塑性含氟聚合物，抗老化、耐化学药品、耐气候、耐紫外光辐射等性能优良，可用作工程塑料，用于制密封圈耐腐蚀设备、电容器，也用作涂料、绝缘材料利离子交换膜材料等。3.2原生料以颗粒或粉末的形式的材料，除了其制造所需的加工外，没有经过
7、使用或加工，并且没有添加回收料或回用料。3.3公称外径dr规定的外径，单位为mm,对应于一个公称外径尺寸DN/0D部件的指定外径，与最小平均外径dcmmin相同，以毫米为单位。3.4公称壁厚enen壁厚，以亳米为单位，与最小壁厚emin对应35管系歹IJSS与公称外径L和公称壁厚en有关的无量纲数注1管系列S与给定的管材几何结构相关，如式（1）所示：3.6标准尺寸比SDRSDR为管材的公称外径与公称壁厚的比值。SDR=DNZen标准尺寸比SDR和管系列S的关系如式（2）所示：SDR=2S+1（2）3. 7密封件密封件，是一种用以密封作用的配件。3.8弯管椭圆度d弯管后，同一横截面测量的最大外径
8、与最小外径的差值，单位mm。3. 9Ze-壁厚不均度e-壁厚不均度，弯管后，同一横截面测量的任意两点壁厚之差，单位mm。4使用条件4.1使用环境温度长期运行环境温度：560。4.2相对湿度运行的相对湿度：50%RHo4.3大气压力大气压力：微正压。4. 4污秽等级污秽等级：户内0级。4. 5地震烈度地震裂度：9度。4.6 海拔烈度海拔高度：3000m,4.7 冷却水介质冷却水介质：使用纯净的去离子水或含乙二醇的混合物（乙二醇含量60%）,进水温度1070。5技术要求5.1 PVDF性能参数PVDF水管、PVDF非标接头和管件注塑原生料的材质性能符合表1要求。表1聚偏氟乙烯PVDF性能参数项目P
9、VDF密度(g/cm3)1.751.79硬度（D）77导热系数（WmK）0.13线性膨胀系数（mmmK）20时，0.120.14拉伸强度（MPa）38-57断裂伸长率（）20时，50250吸水率（mg4d）1.6介电常数20时，7.25(60Hz)表面粗糙度（m）l10,2体积电阻抗（CCm）l10,3抗燃性UL94V-0耐腐性强不粘性优5. 2材料选用管材选用应满足如下要求1、管材选型符合ISO1093102、管材选用压力等级：PN16,依据ISoIO931。3、管材公称外径尺寸：16、20、025、32、40、30、63、75、90、1104、表面光洁度（内壁）：Ra0.5mo5、管道软化
10、温度：170,依据ISO2507-U5.6 管材“温度-压力”曲线管材“温度-压力”曲线见图1（媒介：水或相似介质）。注：P-管道允许压力：MPbarpsioT-介质温度：/下。C-设计安全系数（媒介为水时取1.6）oPN一管道耐压等级。S-管系列代号，换流阀PVDF水管选用S10。SDR-标准尺寸比，换流阀PVDF水管选用SDR21o5.7 管材使用寿命管材使用寿命满足图2（抗蠕变强度曲线图）要求。403015109876120 C130 C140 CCccccc Cccc C OooQoOoo15QO 234867 8990(115 10 25 50 1IIIll口IiiiJ1010010
11、1001000100X图2抗蠕变强度曲线图注：X一时间：小时Y管道的允许压力：bara一年5.5外观要求1、所有水管、管件呈（半）透明颜色，冷却水管的内外表面应该光滑、平整、干净，不能有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。3、冷却水管端面应切割平整，并与冷却水管的轴线垂直。4、冷却水管焊接接头翻边均匀一致，无污物。5、冷却水管注塑孔应选取合适的位置，避免注塑瘤影响水管安装及密封性能。6、所有冷却水管螺母、开口需有塑料盖及拉伸膜密封。密封前将采用螺纹紧固的冷却水管密封圈预装入冷却水管密封圈槽内。7、注塑件的原料满足表1的性能参数要求，粘度为注塑级。8、注塑件无毛边、水道及表面无气泡、变
12、形、硬划伤、凹痕缩水等不良缺陷。9、注塑件密度1.751.79gCm3。10、注塑件冷却到室温后，尺寸应满足图纸要求。如需精加工的注塑件须满足余量要求。11、注塑件表面光洁度：Ra1.6m012、PVDF注塑件的螺纹顺滑，无毛刺、损牙、缺牙问题，并通过通止规检验。5.6焊接技术要求1、冷却水管使用原生料管材、管件进行管路焊接。2、红外焊接管道及零部件焊接一般采用红外焊接技术。(1)采用红外对焊工艺应满足DVS2207-6-2003的要求。(2)采用红外对焊时焊缝翻边大小、高度均匀，焊缝表面无污物，对焊后有两道翻边(熔熠)围绕管子内外整一周，标准焊缝示意见图3,焊缝高度及宽度详细要求见表2。3、
13、热熔焊接部分配水接头与管件焊接采用热熔焊接技术。(1)采用热熔焊接工艺应满足DVS2207-15-2003的要求。(2)异径的管件轴线交角为90。的相互接触加热的焊接为熔接，熔接焊缝见图4。(3)热熔焊接焊缝高度、宽度均匀一致，形成完整一周。焊缝不存在倾斜、表面气泡、未熔合、夹渣、污点等表面缺陷。焊缝高度、宽度要求按红外对焊的相边宽度执行。(4)对于外径不大于63mm或壁厚小于6mm的焊件不允许使用热熔对接焊。a-溜边高度b-焊缝高度图3标准对接焊缝示意图表2焊缝高度及宽度参数表管型规格端边宽度焊缝高度l6Imm3mm0.5mmImm201.5mm3.5mm0.5mm1.5mm251.5mm3
