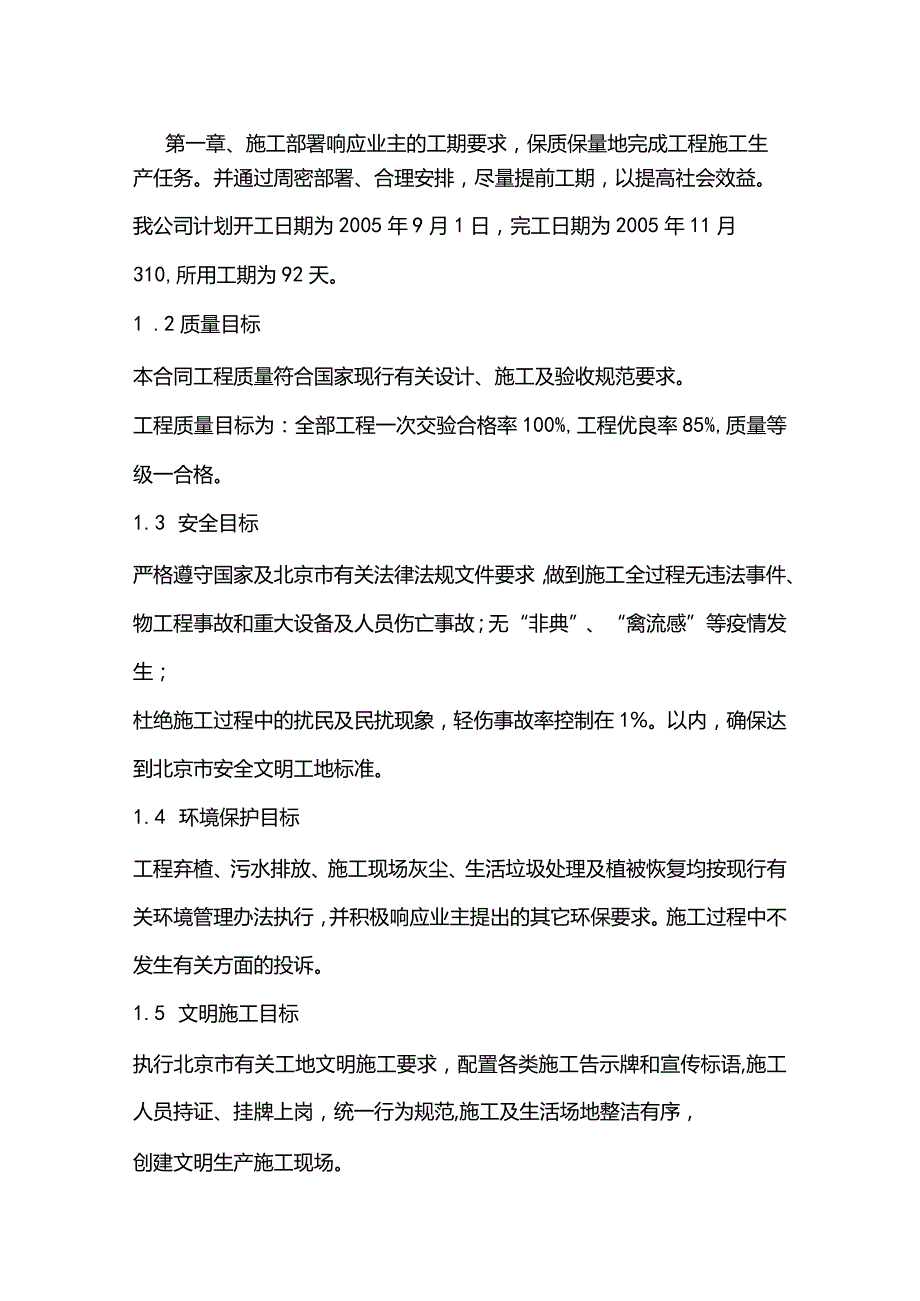

1、第一章、施工部署响应业主的工期要求，保质保量地完成工程施工生产任务。并通过周密部署、合理安排，尽量提前工期，以提高社会效益。我公司计划开工日期为2005年9月1日，完工日期为2005年11月310,所用工期为92天。1 .2质量目标本合同工程质量符合国家现行有关设计、施工及验收规范要求。工程质量目标为：全部工程一次交验合格率100%,工程优良率85%,质量等级一合格。1.3 安全目标严格遵守国家及北京市有关法律法规文件要求，做到施工全过程无违法事件、物工程事故和重大设备及人员伤亡事故；无“非典”、“禽流感”等疫情发生；杜绝施工过程中的扰民及民扰现象，轻伤事故率控制在1%。以内，确保达到北京市安

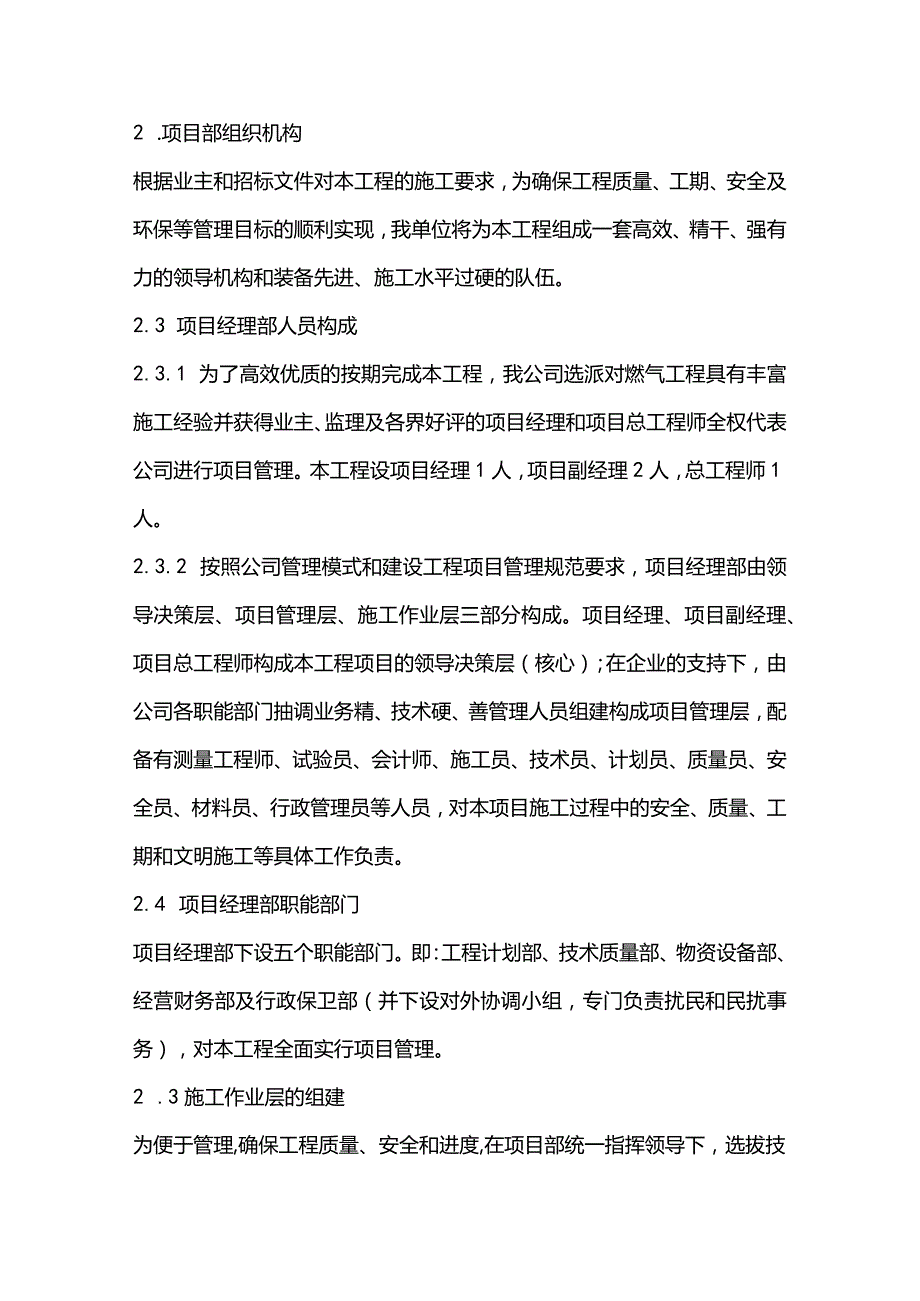

2、全文明工地标准。1.4 环境保护目标工程弃楂、污水排放、施工现场灰尘、生活垃圾处理及植被恢复均按现行有关环境管理办法执行，并积极响应业主提出的其它环保要求。施工过程中不发生有关方面的投诉。1.5 文明施工目标执行北京市有关工地文明施工要求，配置各类施工告示牌和宣传标语,施工人员持证、挂牌上岗，统一行为规范,施工及生活场地整洁有序，创建文明生产施工现场。2 .项目部组织机构根据业主和招标文件对本工程的施工要求，为确保工程质量、工期、安全及环保等管理目标的顺利实现，我单位将为本工程组成一套高效、精干、强有力的领导机构和装备先进、施工水平过硬的队伍。2.3 项目经理部人员构成2.3.1 为了高效优质
3、的按期完成本工程，我公司选派对燃气工程具有丰富施工经验并获得业主、监理及各界好评的项目经理和项目总工程师全权代表公司进行项目管理。本工程设项目经理1人，项目副经理2人，总工程师1人。2.3.2 按照公司管理模式和建设工程项目管理规范要求，项目经理部由领导决策层、项目管理层、施工作业层三部分构成。项目经理、项目副经理、项目总工程师构成本工程项目的领导决策层（核心）；在企业的支持下，由公司各职能部门抽调业务精、技术硬、善管理人员组建构成项目管理层，配备有测量工程师、试验员、会计师、施工员、技术员、计划员、质量员、安全员、材料员、行政管理员等人员，对本项目施工过程中的安全、质量、工期和文明施工等具体

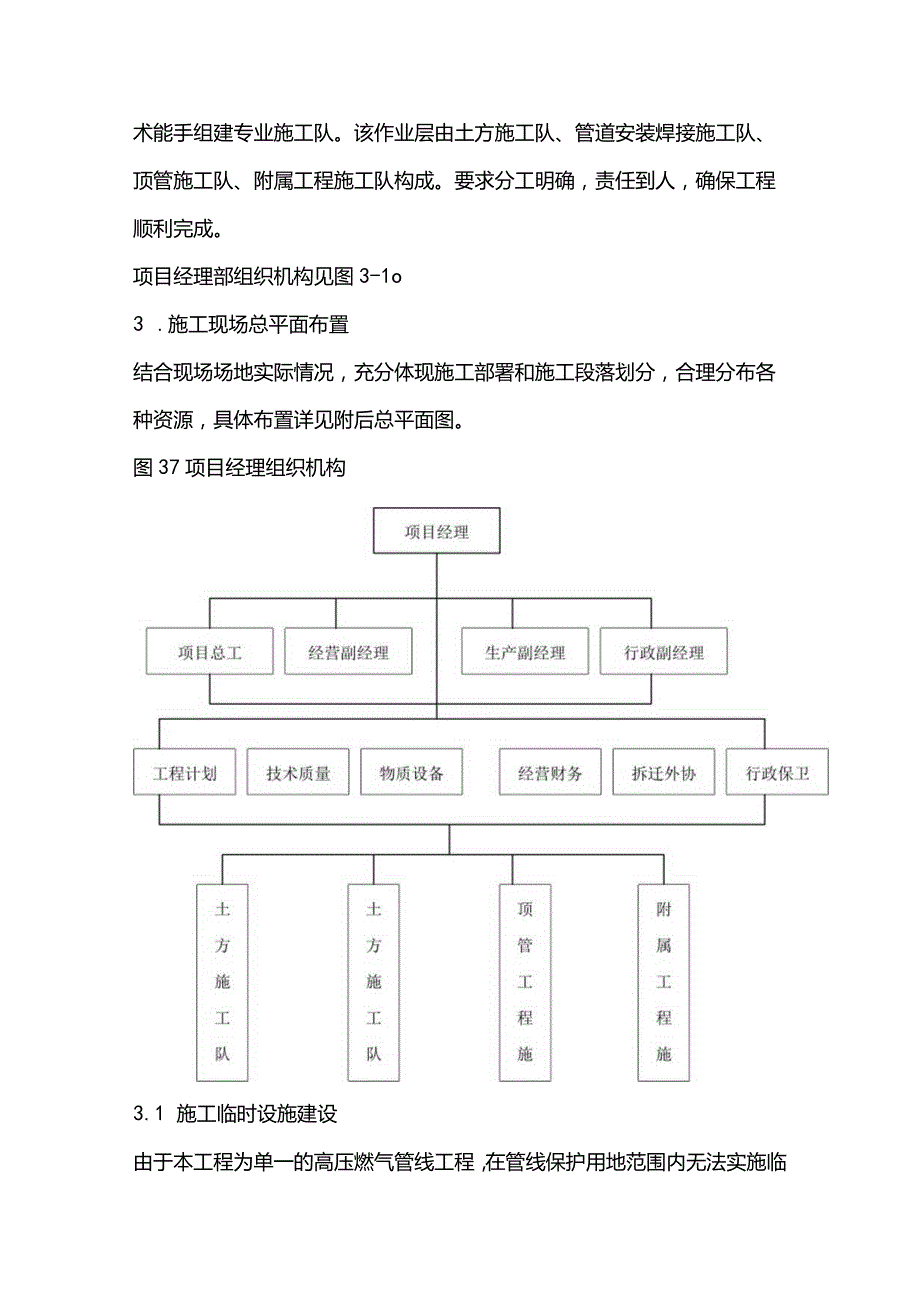

4、工作负责。2.4 项目经理部职能部门项目经理部下设五个职能部门。即：工程计划部、技术质量部、物资设备部、经营财务部及行政保卫部（并下设对外协调小组，专门负责扰民和民扰事务），对本工程全面实行项目管理。2 .3施工作业层的组建为便于管理,确保工程质量、安全和进度,在项目部统一指挥领导下，选拔技术能手组建专业施工队。该作业层由土方施工队、管道安装焊接施工队、顶管施工队、附属工程施工队构成。要求分工明确，责任到人，确保工程顺利完成。项目经理部组织机构见图3-1o3 .施工现场总平面布置结合现场场地实际情况，充分体现施工部署和施工段落划分，合理分布各种资源，具体布置详见附后总平面图。图37项目经理组织
5、机构3.1 施工临时设施建设由于本工程为单一的高压燃气管线工程，在管线保护用地范围内无法实施临设区的搭建，只有在其占地以外另行择地搭建。根据现场实际情况，临设区搭建在小中河以南，*东路以东；主要用于停放施工机械、施工材料堆放和作业队住宿；项目经理部设在李天路以南，富璧路以东，距路口150米的平房内，主要用于该工程项目经理部办公、生活及甲方、监理办公室；施工材料加工场紧邻作业队生活区搭建，主要用于小型库房、钢筋加工。管材随着生产进度需要直接运送至施工现场，所用大型机械设备一律在现场停放安排专人进行看管。3.1.1 临设区均用专用围挡进行围护与外界隔离，且在此范围内将生活区、材料加工库区予以隔离，
6、消除相互干扰。3.1.2 办公区、生活区分别设置带有冲洗、隔油、沉淀设备的厨房，可移动的环保厕所，按期定时进行清理，保持舒适优美的生活环境。3.1.3临设区内道路需硬化，房前屋后修筑完整的排水系统，以利于排水和防汛。3.2施工临时道路根据施工现场的实际情况，结合雨期施工特点，为便于土方及物资设备等运输到位，施工临时路将按两种不同的情况进行布设与修建。作为设计第一管段，施工临时路布置在管线的南侧，以便于与现况李天路衔接;然而作为设计第二管段,施工临时路则设置在管线的东侧（*东路西侧），目的是为方便与*东路联通，以减少联络线的长度。其施工临时道路结构则根据不同地段的实际情况分别进行设计与修建。3.
7、2.1为减少工程建设投资并能满足施工需求，施工临时路设计路宽均为4.Om,每50Onl设一个车辆掉头港湾或与现况路衔接的联络线。3.2.2凡位于现况单位院落、拆迁房屋基地上的临时道路，均采用地表平整既可，不需作任何处理；但位于现况农田、树林等地段的施工临时路，除平整、碾压密实外，还需在其表面铺筑30Cm厚碎石碾压密实，以保障雨后各种运输车辆的安全畅行。3.3施工临时用电根据工程沿线的实际情况，施工用电采用两条腿走路的方法解决。一是借用电源；二是配备发电车。3.3.1由于第一设计管段位于现况*路的北侧，沿线有现状高压输电线路和供电变压器可借用，故该段以借用电源为主，沿线借杆架设施工用380V输电
8、线路，每100m设置一个二级闸箱，用电点设活动闸箱，两箱之间以橡胶绝缘缆线相连，活动闸箱按施工部位布放。全线路用电安全按三级漏电保护考虑，确保一机一箱一闸。3.3.2由于第二设计管段位于新建*河东路西侧的农田内，沿线虽有高压输电线路，但距离较远且供电变压器较少，若借用该电源其线路电流、电压损失较大，不能满足施工的需要。对此，为在有限的工期内完成该段的施工生产任务，配备发多台电车满足施工降水和管道焊接的需要。D根据施工部署、计划安排、用电需求，每一施工段（作业面）配备两台120KW发电车，保证降水井成孔钻机、降水机组、电焊机等机械设备的用电。2）施工用电如需过路时，采用铠装电缆直埋敷设，过路处加
9、设套管保护。3.3.3除上述布设外，在现场再配备2台120KW发电机，作为备用电源，以满足工程施工用电的需求。3 .3.4用电量计算按照一个作业面施工用电高峰期计，用电机械设备数量、额定功率统计见表3-1o表3-1用途机具名称功率（KW）数量总计（KW）管道焊接直流电焊机206台120管道加工角磨机16个6降水施工钻机402台80井点降水水泵7.510台75现场照明灯具1.010盏10依据公式：P=1.1（K1Pc+K2Pa+K3Pb）代入所统计数值。式中：PC全部动力用电设备额定用电量K1全部用电设备同时使用系数（取0.7）Pa一室内照明设备额定用电量之和K2一室内照明设备同时使用系数（取0
10、.7）Pb一室外照明设备额定用电量之和K3一室外照明设备同时使用系数（取1.0）P=1.1(K1Pc+K2Pa+K3Pb)=1.1(0.72811.010)=206.7KW3.4施工用临时水由工程性质所决定，本工程施工用水量极小，主要用于闸井结构施工缝的冲洗及环保用水，相比较之下为完成工程施工所耗费的生活用水反到占了较大的比例。对此，针对工期短的特点，采取本单位自备一台8t水车来解决上述问题。3.4.1 办公、生活区可借用相邻村民的饮用水源，解决饮用、洗浴用水。3.4.2 施工生产及环保用水需每日制定用水计划，确定用水部位、用水量，以便及时调配水车的运力，满足施工用水的需求。4 .施工准备4.
11、1 生产准备生产准备是必不可少的，是十分重要的关键一环，它是施工企业优质、高效、顺利完成工程施工生产任务的前提保障。结合本工程项目内容及特点，具体准备工作如下：4.1.1 现场踏勘和环境调查工程中标后，随即着手进行现场调查，熟悉了解现场情况及周围环境情况。调查联系渣土消纳场地及现场多余土方暂存点；为工程施工创造良好环境。上述工作须在开工前完成。4.1.2 现场“三通一平”根据施工现场初步调查情况及临时水、电的设想方案。进入现场即刻向甲方提交水电供给申请，办理水源、电源的引接手续。争取在进入现场前完成水电临时线路的铺设工作，并在一周内完成首段施工部位的场地平整和道路的修筑，满足施工机械、材料进场
12、需求。4.1.3 项目经理部的建立接到中标通知书后3日内组建项目经理部，接到设计施工图的第2天项目部管理人员全部到位，组织学习，进行图纸会审，并着手做施工前期的各项准备工作。项目部主管人员在允许进场之日进入现场办公，做好各种开工前的组织工作，3日内全体人员到位进，同时进行技术培训。4.1.4 劳务队伍准备因为劳务队伍流动性大,其组织形式各异,施工经验、能力差异较大。按照公司劳务管理制度，根据本工程项目的具体构成，项目部决定通过招标方式择优录用劳务队伍。具体要求如下：D落实劳务单位，选择有同类工程施工经验并有较强施工能力、工作效率高、肯吃苦、有良好信誉的整建制劳务队伍。2）劳务队伍要配备相应工种
13、人员，特殊工种按规定必须能够持证上网。3）根据开工日期和进度计划安排、劳动力需用量计划，提前3天组织劳务作业队进场，并对进场人员进行入场教育。1.1.1 2技术准备1.1.2 2.1工程开工前，组织施工技术人员及现场管理人员学习与本工程有关的施工规范、规程、工艺标准、招投标文件及甲方、监理下发的有关文件，熟悉、了解本工程的施工特点，掌握各工序的施工工艺和技术标准，同时组织专业技术工种人员进行培训、教育，为工程施工顺利进行创造条件。1.1.3 接到正式施工图纸后，即刻组织有关技术人员等学习设计施工图，3日内完成图纸会审、工程量计算、材料计划等工作。随后请示甲方、监理等部门组织图纸会审和设计交底。
14、1.1.4 在接到正式施工图纸并进行图纸会审、设计交底工作后，结合现场实际情况，参照投标施工组织设计，完成实施性施工组织设计和安全生产预案的编制工作，且经公司有关部室审核、公司总工程师批准后上报监理审批，开工前完成前期施工各工序的现场施工技术交底工作。1.1.5 开工前完成工程测量桩位的交接、复核工作。开挖前完成施工测量方案的编制和控制网点测设成果报监理审批；同时完成管道中线及控制折点的施工定位放线，并经甲方、监理及设计勘测部门验线通过。1.1.6 开工前施工人员根据现场桩点定出沟槽中线、边线，以及各折点的位置，以使进场后能立即开展施工。1.1.7 调试安装好工程施工技术资料用软件，配齐试验、
15、检验、测量器具。4.2.7计量管理测量器具必须在进场时按要求备齐到位。试验、检验用器具在正式开工前备齐到位。施工现场各种计量器具均由使用人员直接负责保管,达到定期保养，及时校核。所需的设备仪器见表3-2.序号设备名称型号数量1全站仪拓普康1台2水准仪S34台3经纬仪J62台4塔尺5m4台5钢卷尺YJ-504把6架盘天平1000g2台7火花仪25KV2个8焊接检测尺KH45型2把4.3材料准备4.3,1开工前编制好工程用材料计划，并报材料供应部门及时备料。材料备料遵循“有计划、保质量、按进度”的原则，材料选择时遵循“货比三家，择优使用”的原则。所有外购产品、材料监理按照监理程序进行采购、检验和试验，根据施工进度计划的安排分期分批组织进场。4.3.2各项周转材料要根据工程施工进度情况，随时组织材料进场。4.3.3本工程的主要材料为管材，根据施工方案中的施工进度计划和施工预算中的工料分析，和所需材料用量计划，作为备料、供料和确定存放场地及组织运输的依据。材料进场要做好存放、保管工作，并认真进行标识。4.3.5要严格按照施工规范、规程，对各种材料的
