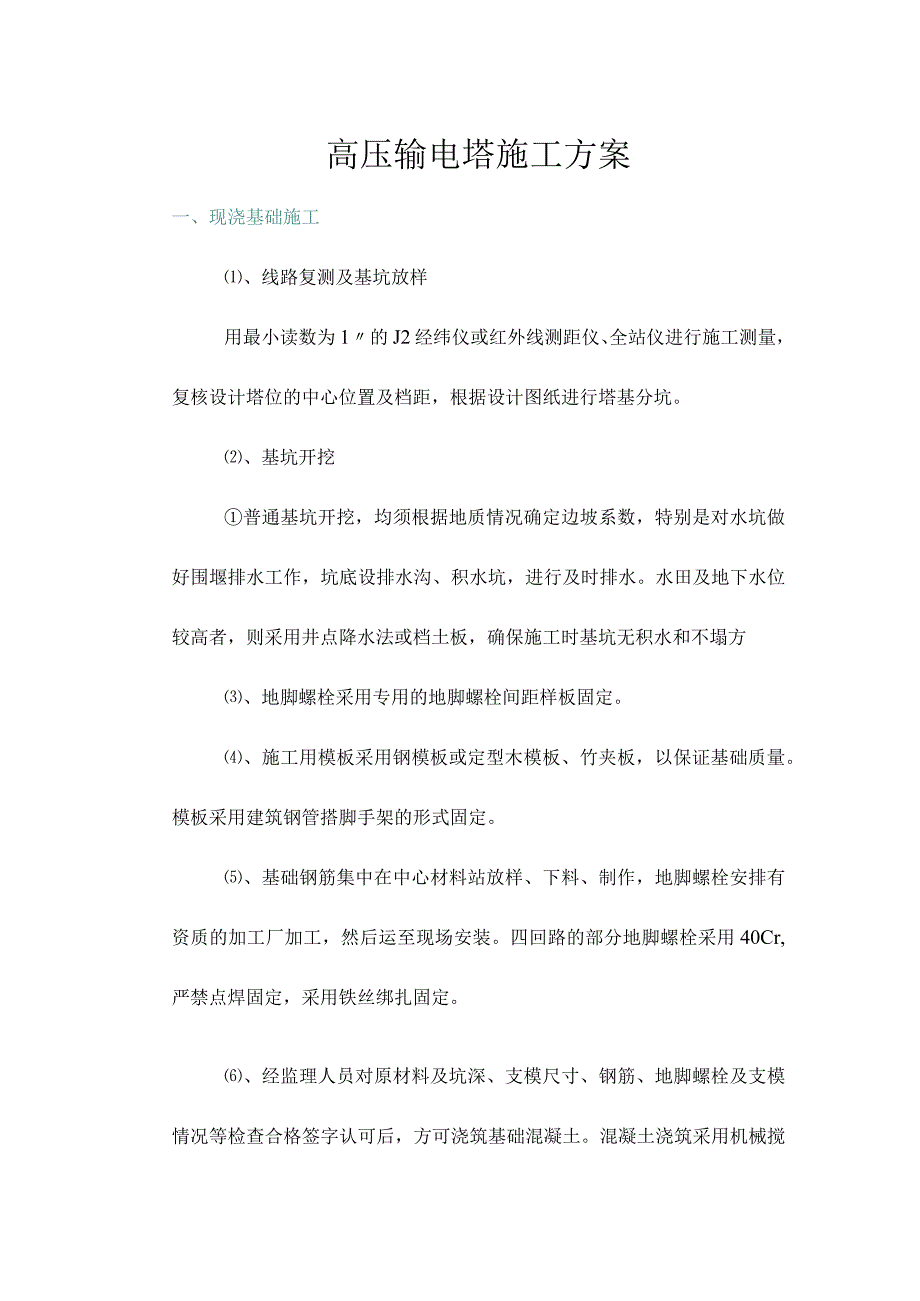

1、高压输电塔施工方案一、现浇基础施工、线路复测及基坑放样用最小读数为1的J2经纬仪或红外线测距仪、全站仪进行施工测量，复核设计塔位的中心位置及档距，根据设计图纸进行塔基分坑。、基坑开挖普通基坑开挖，均须根据地质情况确定边坡系数，特别是对水坑做好围堰排水工作，坑底设排水沟、积水坑，进行及时排水。水田及地下水位较高者，则采用井点降水法或档土板，确保施工时基坑无积水和不塌方、地脚螺栓采用专用的地脚螺栓间距样板固定。、施工用模板采用钢模板或定型木模板、竹夹板，以保证基础质量。模板采用建筑钢管搭脚手架的形式固定。、基础钢筋集中在中心材料站放样、下料、制作，地脚螺栓安排有资质的加工厂加工，然后运至现场安装。

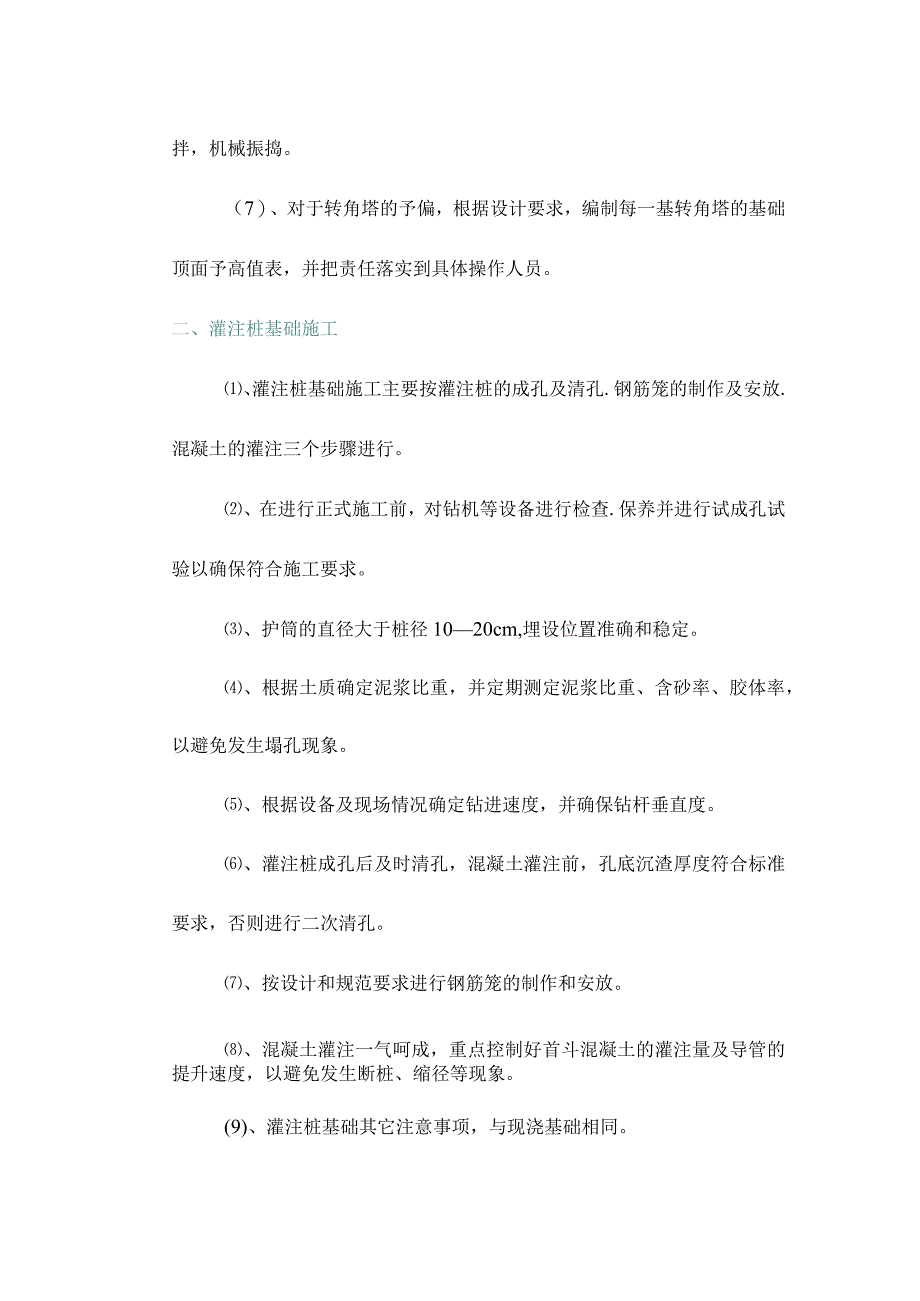

2、四回路的部分地脚螺栓采用40Cr,严禁点焊固定，采用铁丝绑扎固定。、经监理人员对原材料及坑深、支模尺寸、钢筋、地脚螺栓及支模情况等检查合格签字认可后，方可浇筑基础混凝土。混凝土浇筑采用机械搅拌，机械振捣。（7）、对于转角塔的予偏，根据设计要求，编制每一基转角塔的基础顶面予高值表，并把责任落实到具体操作人员。二、灌注桩基础施工、灌注桩基础施工主要按灌注桩的成孔及清孔.钢筋笼的制作及安放.混凝土的灌注三个步骤进行。、在进行正式施工前，对钻机等设备进行检查.保养并进行试成孔试验以确保符合施工要求。、护筒的直径大于桩径1020cm,埋设位置准确和稳定。、根据土质确定泥浆比重，并定期测定泥浆比重、含砂率

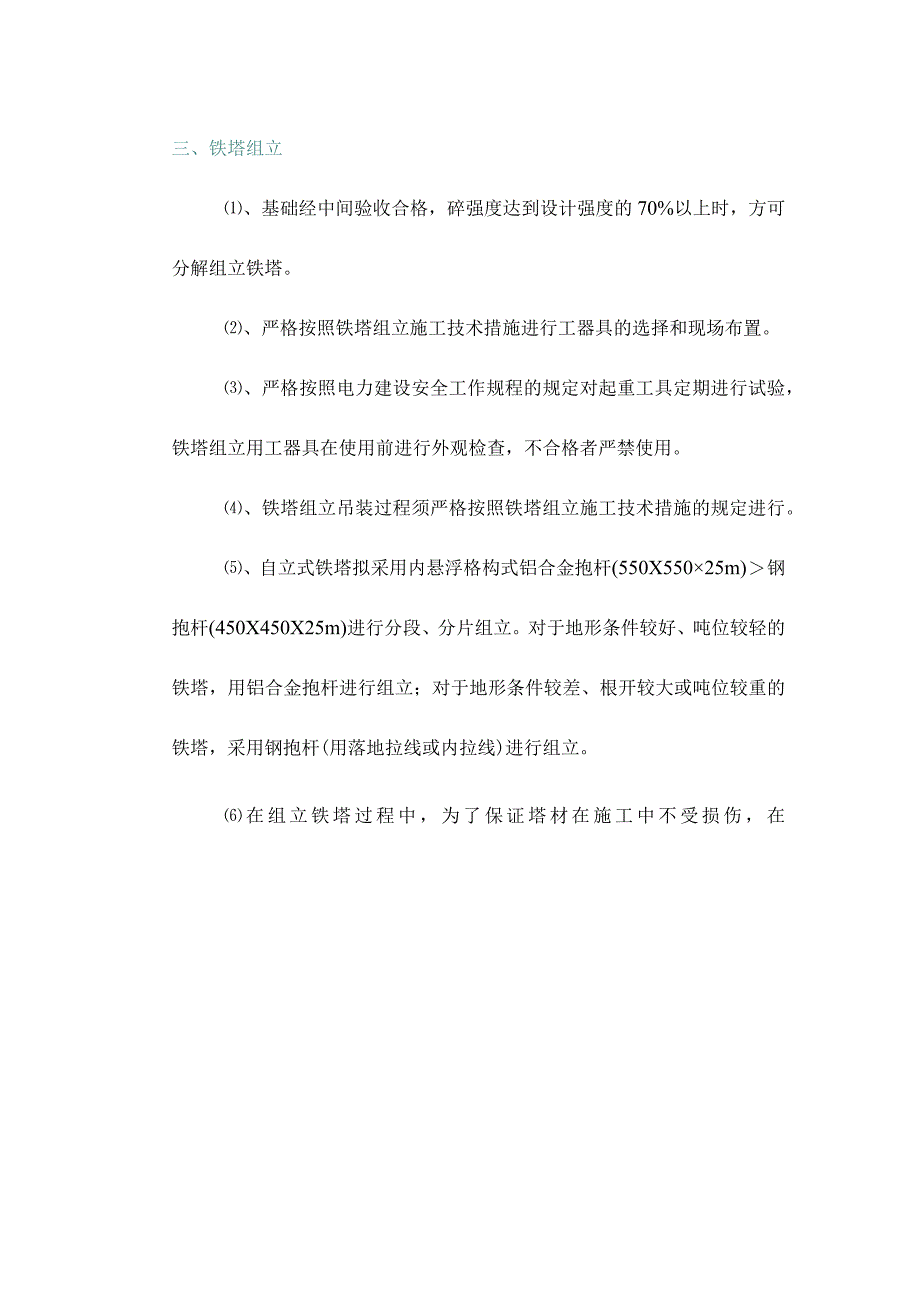

3、、胶体率，以避免发生塌孔现象。、根据设备及现场情况确定钻进速度，并确保钻杆垂直度。、灌注桩成孔后及时清孔，混凝土灌注前，孔底沉渣厚度符合标准要求，否则进行二次清孔。、按设计和规范要求进行钢筋笼的制作和安放。、混凝土灌注一气呵成，重点控制好首斗混凝土的灌注量及导管的提升速度，以避免发生断桩、缩径等现象。(9)、灌注桩基础其它注意事项，与现浇基础相同。三、铁塔组立、基础经中间验收合格，碎强度达到设计强度的70%以上时，方可分解组立铁塔。、严格按照铁塔组立施工技术措施进行工器具的选择和现场布置。、严格按照电力建设安全工作规程的规定对起重工具定期进行试验，铁塔组立用工器具在使用前进行外观检查，不合格者
4、严禁使用。、铁塔组立吊装过程须严格按照铁塔组立施工技术措施的规定进行。、自立式铁塔拟采用内悬浮格构式铝合金抱杆(550X55025m)钢抱杆(450X450X25m)进行分段、分片组立。对于地形条件较好、吨位较轻的铁塔，用铝合金抱杆进行组立；对于地形条件较差、根开较大或吨位较重的铁塔，采用钢抱杆(用落地拉线或内拉线)进行组立。在组立铁塔过程中，为了保证塔材在施工中不受损伤，在塔材的钢丝绳绑扎点等处事先衬垫比角钢规格略大的方木，包麻片后扎钢丝绳；在吊装根开较大的塔片时，采用在吊点位置绑补强木，以防塔材变形。按规定安装铁塔防盗、防松装置。四、架线施工、导线架设采用张力放线施工工艺。、利用13无捻导
5、弓I绳（一级）展放16无捻导弓I绳（二级）,利用16无捻导引绳展放26无捻牵引绳，利用牵引绳及大型牵张设备进行一牵四张力放线。耐张塔、转角塔直通放过，耐张塔平衡挂线。采用钢护套管保护直线接续管,以免接续管通过放线滑车时发生弯曲。、导线的连接采用液压工艺，属隐蔽工程，严格按照架空送电线路导线及避雷线液压施工工艺规程操作，虚心接受监理人员的现场监督。正式施工前进行压接试验，压接管的握着力不小于导地线保证计算拉断力的96%o（4）、临近带电线路施工，须按带电线路技术要求进行操作，严格遵循先接地后施工的原则，对特殊地段、特殊跨越应进行施工专题研究，编制详细的安全技术措施，措施经审批和交底后严格执行。、
6、张力放线区段的长度不宜超过20个放线滑车的线路长度，受交通条件和场地限制不能满足要求时，由工程部组织会同相关部门进行现场调查，提出解决方案。选择牵、张场时，应充分考虑牵张机进出口处与相邻铁塔悬挂点的高差角不宜超过15度；当牵张机距相邻铁塔较远时，应计算出口段导线是否有落地的可能，并采取有效的防磨措施。、在正常张力情况下，对相对高差较大的塔位应校验滑车包络角及垂直荷载；对垂直档距较小的塔位，应事先校验其上扬情况。、牵张场出口处的塔位的不得在绝缘子串下方直接悬挂放线滑车，应用相应拉棒等挂具代替绝缘子串。耐张塔的放线滑车不宜单独直接挂在U型螺丝上，必须在挂点处内衬方木后用钢丝套进行补强悬挂。、张力放
7、线施工顺序，宜先上相（左、右），后中相（左、右），最后下相（左、右），不宜单边放线。如确需单边放线时，应征得设计的同意。、放线张力必须以保证满足交叉跨越的距离要求为原则，事先进行计算，并将结果告之牵张机操作人员和现场指挥，牵张机操作人员以此结果设置机械保安值。(K)、为了减少牵引绳上的累计扭力，在牵引场展放牵引绳时,认真检查每个绳鼻套处的磨损情况，每放三盘牵引绳后应改用相应等级旋转连接器连接。在放线过程中，任何连接器接近磨筒时,均应减速至慢速牵引；在旋转连接器接近磨筒时，应用相应等级钢丝绳锚线器进行可靠锚固，将旋转连接器更换为抗弯连接器后继续牵引。正常施工中发现牵引绳鼻套处断2股以上时应开断，
8、重新插套。综合供应分公司对使用超过一年的牵引绳鼻套必须全部开断、重新插套。(11)、架线施工应在基础混凝土强度达到设计规定，放线段内铁塔确保不缺少受力构件，并经检查验收合格后方可进行。单侧紧挂线的耐张塔必须设置临时拉线，临时拉线应满足承受设计要求的不平衡张力。紧线时，对双回路必须同相左右侧子导线同时紧线，以免造成同相间子导线弧垂超差，造成间隔棒扭歪；紧线工作力求精确，以减少同相间子导线弧垂误差及相间弧垂误差。(12)、平衡挂线用高空锚线钢绞线、过轮临锚用锚线钢绞线，必须按承受全部紧线张力的要求进行选配。锚线时凡导线与锚绳接触处，均应采取有效隔离措施以保护导线。、附件安装在导线弧垂调整合格后及时
9、进行，并在挂线后的5天内完成(设计有特殊要求的除外)。附件安装时凡工器具及保险绳与导线接触处，均应采取有效隔离措施。(14)、跳线应使用线盘外侧新线制作，引流板要认真清洗并按规定使用导电脂，跳线电气距离及螺栓紧固应符合要求。(15)、根据现场具体情况，在直线塔进行地面紧线，在耐张塔高空平衡挂线。如下示意图一：放线段紧线示意图；示意图二：耐张塔高空紧线示意图。、同塔四回路转角塔不得12相线同时单侧锚线，可在转角塔前的直线塔进行过轮临锚。五、OPGW光缆架设(1)、导引绳的展放挂槽轮底径D660mm尼纶单轮放线滑轮。直线塔挂一个滑车，大于30。转角塔挂两个滑车，滑车之间用连接架连接。展放带张力的非
10、绞制型(无捻)导引绳。、OPGW放、紧线施工光缆的架设与安装是一项专业性较强的工程，为确保光缆的架设与连接质量，本工程光缆展放、紧挂线、接线盒安装、光纤的熔接及装盒均由公司负责组织施工。光缆的架设采用张力放线法，以保证光缆在展放过程中不受外力的损伤；牵放设备采用小牵引机和小张力机(张力轮轮径120Omm),依靠其较大直径的张力转轮，对光缆施加张力，同时,放线程序同一般架空地线，展放中的张力的设定，不大于光缆最大使用张力的25%o在施工过程中任何时候光缆的弯曲半径不小于产品或设计要求；导引绳与光缆的连接用专用网套，中间用旋转性能良好的旋转连接器连接以防在展放过程中光缆发生扭转。在展放过程中，在转
11、角塔、跨越架处设专人监视展放过程,发现卡线或磨跨越架等异常现象立即报告停止牵引；牵引机根据光缆限定的最大张力，设定保安值，以防过牵引损坏光缆。按照设计规定的弧垂紧线并挂线后，在接续塔光缆留不小于设计要求的线头长度，以便光缆的连接；在收紧光缆安装耐张线夹时，对卡线器尾部的光缆绑扎，以防过度弯曲。紧线后，在固定光缆时，按产品或设计的要求，不损伤光缆的不锈钢管；附件安装后把余线头盘绕好临时挂在塔上，其盘绕直径不小于产品或设计要求的直径，并用遮雨布把盘绕好的光缆包裹好。光缆的紧线、挂线采用予绞丝缠绕在有护线条缠绕的光缆上进行牵引紧、挂线。注意予绞丝缠绕次数至多为两次，同时在紧、挂线时要注意缠绕点位置，
12、以确保能满足挂线要求。、OPGW光缆的接续、测试OPGW光缆纤芯的接续是影响光缆线路质量指标的最重要的因素，接续的好坏关系到日后通讯电路的通讯质量、可靠性及线路的正常工作时间。为了使接续后的光缆达到最佳工作状态，需要有严格的质量标准和严密的操作步骤。OPGW光缆纤芯接续方法为热熔法。光时域反射仪采用高压放电产生的热量把两段光缆的纤芯重新熔合在一起。为保证熔接质量，进行光纤熔接的环境整洁，作到无风无尘。OPGW光缆运输、架设安装过程中注意事项：在展放OPGW光缆前先进行单盘测试，检查每根光纤的衰耗常数，内部有无短点（光缆长度）及有无机械损伤；由于光缆的脆弱性，严禁摔落、猛烈碰撞光缆及光缆盘；采用
13、张力放线法，注意防止损伤光缆外层；放线过程中，严禁出现打死弯钩现象，并保证弯曲半径不小于产品或设计要求弯曲半径；光缆紧固过程中，在保证弧垂和光缆紧固的前提下，不过分拉紧光缆和挤压光缆。六、接地装置施工、依据设计要求把接地装置加工好，并标注好型号。(2)、在基础回填的同时挖好接地沟，并把浅埋式接地装置按设计规定埋设。(3)、河塘中的垂直接地体，保证打入深度，并确保焊接质量。、接地装置施工后逐基测量接地电阻值。、保护帽浇制前接地引下线地面以上部分可用临时接地体代替，临时接地体与引下部分事先用铁丝绑扎或焊接，保护帽施工完毕后，再把镀锌的永久引下线与接地体进行焊接，焊接先喷漆然后再刷防腐漆。并用专用工
14、具把接地引下线整理好，确保工艺美观。七、特殊工序施工、跨越公路、通信线时，采用搭设越线架方式进行。跨越等级公路施工时，编制跨越施工措施，事先取得行业主管部门同意并办理相关手续后方可施工，并邀请其派人现场监护。(2)、跨越35kV及以下的带电线路时，采用不停电搭设封顶越线架。、线路跨越铁路、公路时一,采用搭设封顶毛竹越线架越线。、跨越IlOkV及以上带电线路施工优首先考虑停电跨越,如果需要带电跨越，则采用不停电跨越施工方法。施工时搭设不停电招施网桀，WM W OO百7亏渡绝缘导引腌：迸行帚跨越施工，如下图：带电跨越网搭设示意图。条6250抱杆被跨越线路带电跨越网搭设示意图停电拦设跨越架，带电跨越
15、施治的方法。L显照绳绝缘网固定绳 绝缘尼龙网、本工程施工把经历冬雨季的考验，为保证施工的质量和安全，针对各分项工程施工，编写冬雨季施工措施，其要求如下:X高空作业做好雨后的防滑防坠工作。X施工现场配置适当的排水机械。X做好施工场地、临建设施、材料堆场周围的排水工作，特别是基础施工过程中做好水泥的防雨遮盖工作，做好防潮防霉工作。X做好防邻近带电体感应电及防雷电接地工作。八、基础冬期施工基础冬期施工说明：根据当地气象资料统计，当室外日平均气温连续5天低于5即进入冬期施工；当室外日平均气温连续5天高于5时解除冬期施工。冬期施工依据110500kV架空送电线路施工及验收规范(GB502332005)；混凝土结构工程施工质量验收规范(GB502042002)；建筑工程冬期施工规程(JGJlO497)。、土石方工程a.土石方工程的冬期施工，施工前应做好准备工作，并应连续施工。b.冬期施工时间，运输道路和施工现场应采取防滑和防火措施。c.冬期基坑开挖根据冻土层厚度可采取人工和机械两种方法。d.
