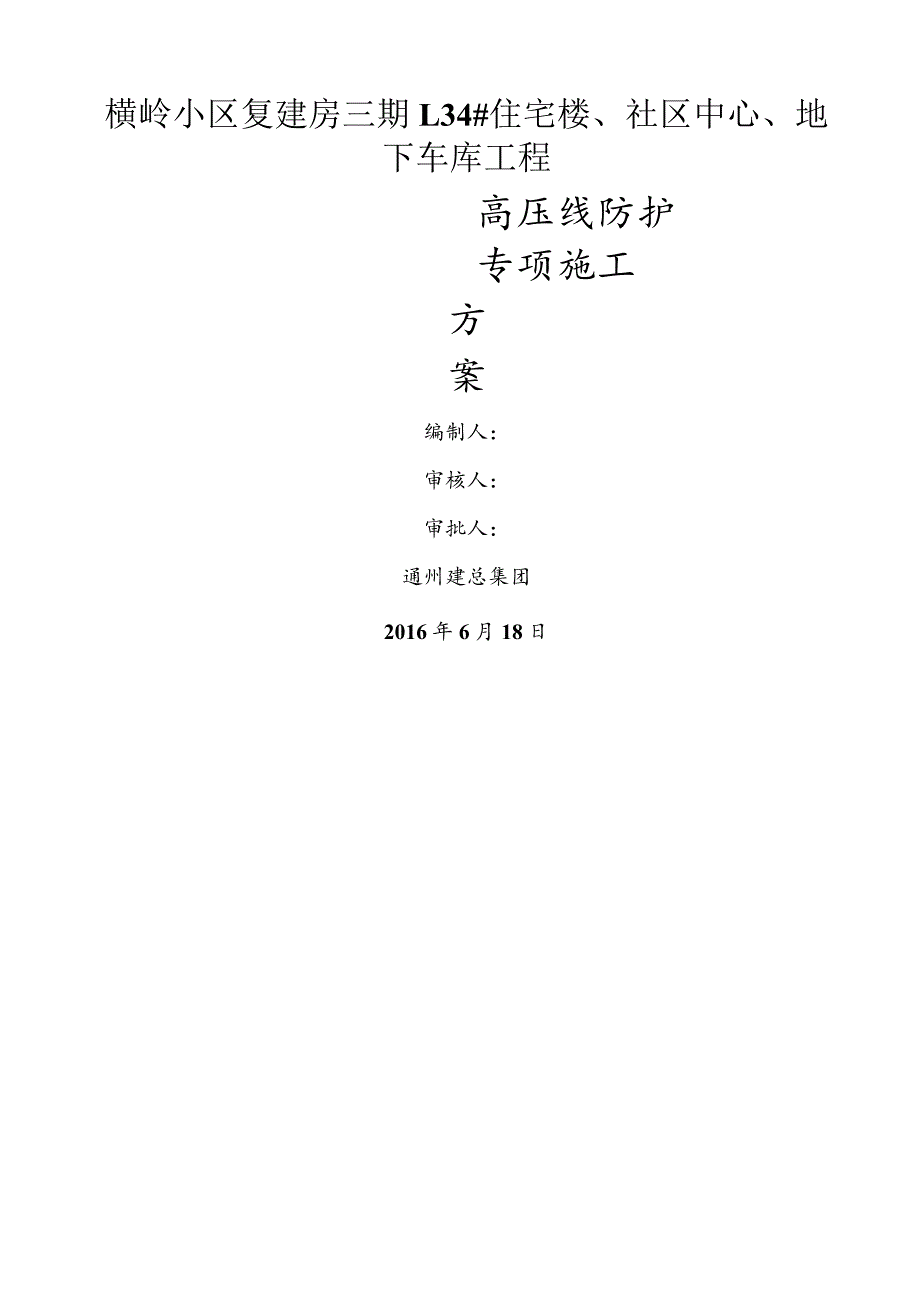

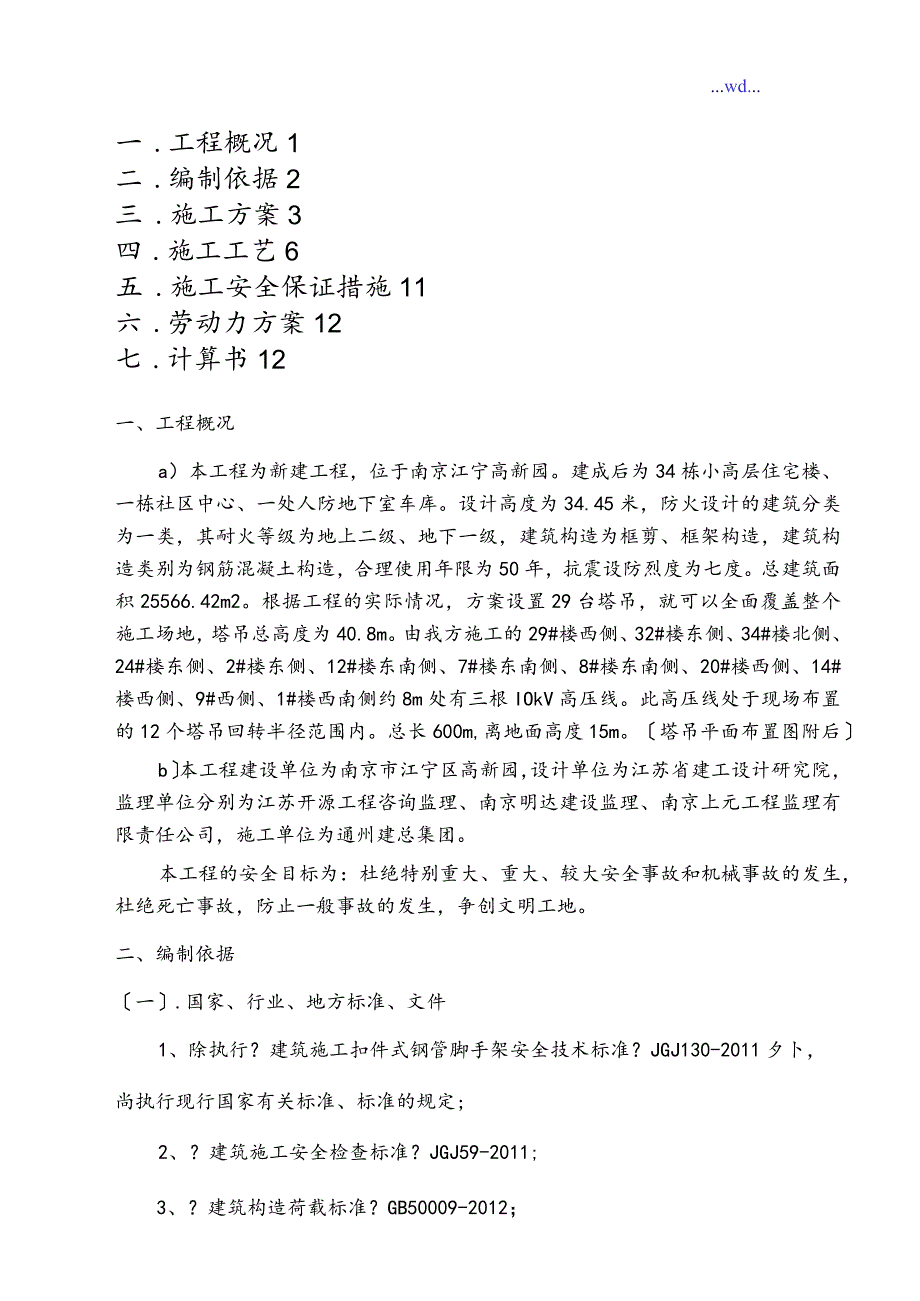

1、横岭小区复建房三期L34#住宅楼、社区中心、地下车库工程高压线防护专项施工方案编制人：审核人：审批人：通州建总集团2016年6月18日.wd.一 .工程概况1二 .编制依据2三 .施工方案3四 .施工工艺6五 .施工安全保证措施11六 .劳动力方案12七 .计算书12一、工程概况a）本工程为新建工程，位于南京江宁高新园。建成后为34栋小高层住宅楼、一栋社区中心、一处人防地下室车库。设计高度为34.45米，防火设计的建筑分类为一类，其耐火等级为地上二级、地下一级，建筑构造为框剪、框架构造，建筑构造类别为钢筋混凝土构造，合理使用年限为50年，抗震设防烈度为七度。总建筑面积25566.42m2。根据
2、工程的实际情况，方案设置29台塔吊，就可以全面覆盖整个施工场地，塔吊总高度为40.8m。由我方施工的29#楼西侧、32#楼东侧、34#楼北侧、24#楼东侧、2#楼东侧、12#楼东南侧、7#楼东南侧、8#楼东南侧、20#楼西侧、14#楼西侧、9#西侧、1#楼西南侧约8m处有三根IOkV高压线。此高压线处于现场布置的12个塔吊回转半径范围内。总长600m,离地面高度15m。塔吊平面布置图附后b本工程建设单位为南京市江宁区高新园，设计单位为江苏省建工设计研究院，监理单位分别为江苏开源工程咨询监理、南京明达建设监理、南京上元工程监理有限责任公司，施工单位为通州建总集团。本工程的安全目标为：杜绝特别重大

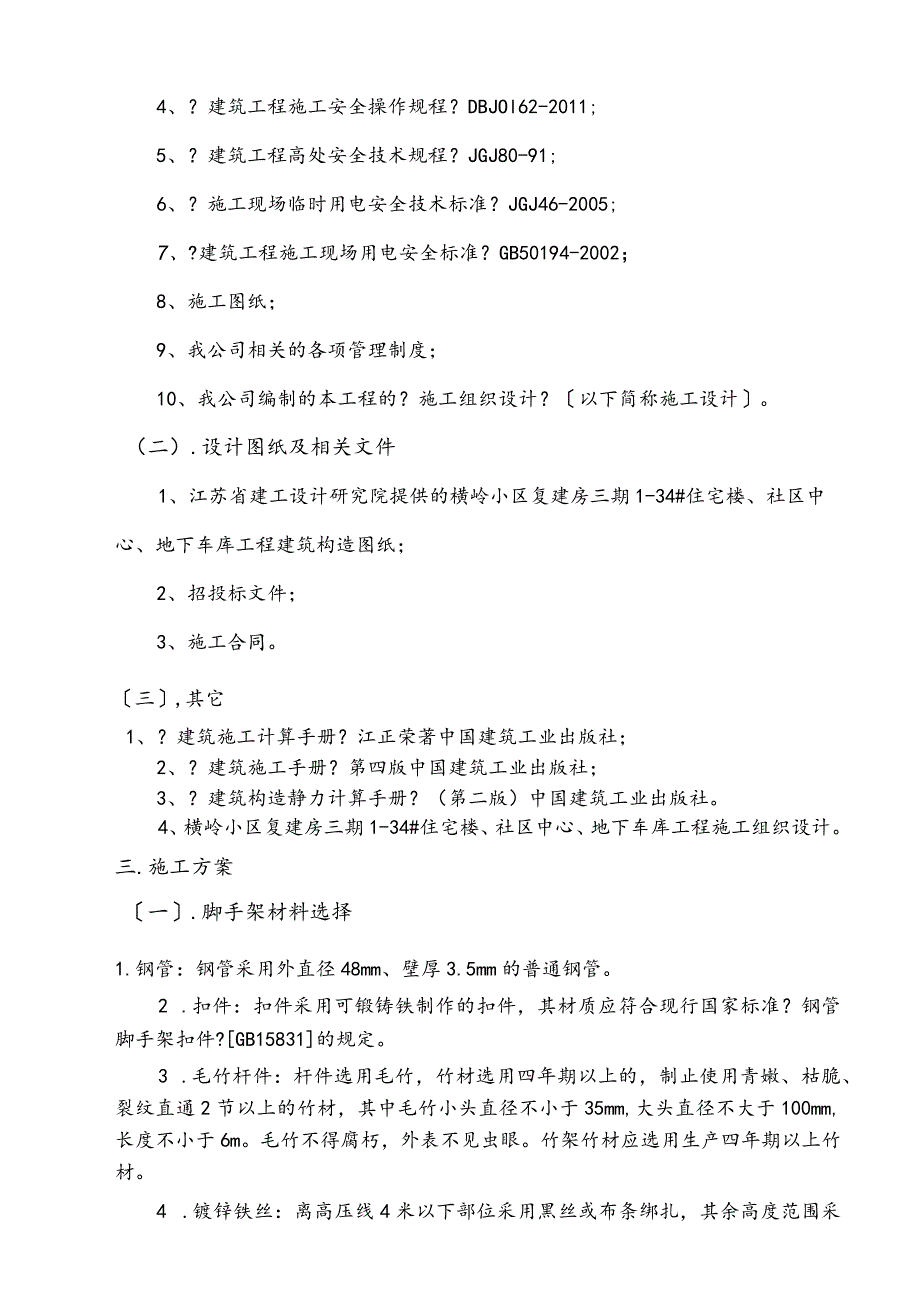

3、、重大、较大安全事故和机械事故的发生，杜绝死亡事故，防止一般事故的发生，争创文明工地。二、编制依据一.国家、行业、地方标准、文件1、除执行？建筑施工扣件式钢管脚手架安全技术标准？JGJ130-2011夕卜，尚执行现行国家有关标准、标准的规定;2、？建筑施工安全检查标准？JGJ59-2011;3、？建筑构造荷载标准？GB50009-2012；4、？建筑工程施工安全操作规程？DBJOl62-2011;5、？建筑工程高处安全技术规程？JGJ80-91;6、？施工现场临时用电安全技术标准？JGJ46-2005;7、?建筑工程施工现场用电安全标准？GB50194-2002；8、施工图纸；9、我公司相关的
4、各项管理制度；10、我公司编制的本工程的？施工组织设计？以下简称施工设计。（二）.设计图纸及相关文件1、江苏省建工设计研究院提供的横岭小区复建房三期1-34#住宅楼、社区中心、地下车库工程建筑构造图纸；2、招投标文件；3、施工合同。三,其它1、？建筑施工计算手册？江正荣著中国建筑工业出版社；2、？建筑施工手册？第四版中国建筑工业出版社；3、？建筑构造静力计算手册？（第二版）中国建筑工业出版社。4、横岭小区复建房三期1-34#住宅楼、社区中心、地下车库工程施工组织设计。三.施工方案一.脚手架材料选择1.钢管：钢管采用外直径48mm、壁厚3.5mm的普通钢管。2 .扣件：扣件采用可锻铸铁制作的扣件
5、，其材质应符合现行国家标准？钢管脚手架扣件?GB15831的规定。3 .毛竹杆件：杆件选用毛竹，竹材选用四年期以上的，制止使用青嫩、枯脆、裂纹直通2节以上的竹材，其中毛竹小头直径不小于35mm,大头直径不大于100mm,长度不小于6m。毛竹不得腐朽，外表不见虫眼。竹架竹材应选用生产四年期以上竹材。4 .镀锌铁丝：离高压线4米以下部位采用黑丝或布条绑扎，其余高度范围采用12#镀锌钢丝或回火钢丝，镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用，用过的钢丝严禁重复使用。二,构造方案1 .钢管架体：1. 1根基处理：防护架体采用-250X30的木质材料做垫板。1.2 立杆：采用6M长的钢
6、管搭设，满堂脚手架形式，立杆的横向间距为1.5m,立杆的纵向间距为1.8m。1.3 横向水平杆：采用6m长钢管，步距15Omn1,扫地杆离地200mm。1.4 纵向水平杆：采用6m长钢管，步距180OmlT1,扫地杆离地200mm。1.接长：对接接长。2.接头：接头相互错开。两根相邻纵向水平杆的接头不宜设在同步或同跨内。3.杆长：杆件长度不宜小于3跨。4纵向水平杆对接构造见以以下图。1.1 剪刀撑：(1).跨度：每道剪刀撑的宽度不应小于4跨，且不应小于6米，最大不能超过9米，斜杆与地面的倾角应在4560度之间，跨越立杆的根数按下表确定：(2) .接长：搭接接长不得对接；搭接长度不小于1m;管端
7、伸出扣件盖板不小于10cm;(3) .高度：与立杆、纵横向水平杆同步搭设。由底至顶连续不断，形成均等菱形状；(4) .垫板：底端必须支撑在垫板上；(5) ).固定：应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，双肢杆穿插处用回转扣件相互扣接。2 .毛竹架体：2.1 立柱：采用6M长的毛竹搭设，底部与钢管架体的立杆接长，并且搁置在纵向水平杆上，毛竹架体立杆按标准接长，满堂脚手架形式，立杆的横向间距为0.9m,立杆的纵向间距为1.8m。2.2 纵、横向水平杆：采用6m长毛竹，按标准接长，步距180Omn1,扫地杆离地200mmo如图示2.3 侧面防护隔离：第一道防护架隔离层离最近的高压线
8、的长度大于2m。隔离方式为在架体的最顶端2步高度范围之内，设置间距350MM的防护杆，并且在其上用12#的铅丝固定竹笆片。3 .拉结：3.1 每隔3跨，在架体两侧2M以外的位置打入2米长钢管，钢管深入土内1.5m,外露0.5m。用1根拉结杆连接钢管架体的顶部纵向水平杆以及锚入地面的钢管。拉结杆与地面的倾角4560度。3.2 遇电杆处，防护架与电杆进展连接，以保证防护架的稳定。四、施工工艺（一） .钢管架体搭设1 .施工流程1.1 钢管架搭设顺序：根基施工T竖立杆T横向扫地杆T纵向扫地杆T第1步及以上各步的横向水平杆、纵向水平杆T拉结杆及剪刀撑T验收。2 .根基施工：搭设架体之前，对架体位置处的
9、地面进展清理，回填土要分层夯实，再安放垫板，同时在架体周围做好排水措施，防止积水引起脚手架下沉。3 .竖立杆：在垫板上竖立杆时，拉通线保证立杆在纵、横向均在在一条直线上。4 .扫地杆：按要求竖立杆并做好立杆根部处理后，即可在立杆底部加绑扫地杆。5 .第1步及以上各步的横向水平杆、纵向水平杆：杆件接长需对接，接点距主接点的距离不应大于50CM,接点需相互错开，不得在同步同跨内。6 .拉结杆及剪刀撑：为保证架体的稳定性，必须设置剪刀撑，剪刀撑与地面的角度在4560度之间。同时，用2米长钢管打入地面1.5m,露出地面O.5m,采用拉结钢管与钢管架体的最上端的纵向水平杆通过扣件连接。（二） .毛竹脚手
10、架搭设1 .施工流程1.1 防护架搭设顺序：确定立杆位置T与下部钢管脚手架立杆、剪刀撑搭接T竖立杆绑横杆T绑斜撑、剪刀撑等T安装侧面搁栅杆T安装侧面防护板笆验收。2 .绑立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高度的1/300,且不得大于100mmo不得向两边偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下错动。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，既不能朝着高压线方向也不能背着高压线方向，以保证纵向水平杆能与立杆接触良好。立杆必须按规定进展接长，相邻立杆的接头至少应错开一步架，接头的搭接长度不得小于1.5mo为使接长后的
11、立杆位于同一平面内，上下立杆的接头应沿纵向错开。立杆时必须23人配合操作。3 .绑纵向水平杆：脚手架两端纵向水平杆的大头应朝外伸出立杆200300三o绑扎第一步架的纵向水平杆时，应检查立杆是否埋正、埋牢。同一步架的纵向水平杆大头朝向应一致，上下相邻两步架的纵向水平杆大头朝向应相反，以增强脚手架的整体稳定。纵向水平杆绑扎在立杆内侧，沿纵向平放。纵向水平杆必须按规定进展接长，接头应置于立杆处，并使小头压在大头上，搭接长度不小于1.5m。上下相邻纵向水平杆的接头应错开一个立杆。4 .绑横向水平杆：横向水平杆绑在纵向水平杆上，大头朝里。横向水平杆绑在立杆上，等距离均匀布置，上下相邻的两排横向水平杆应绑
12、在立杆的不同侧面。横向水平杆伸出立杆局部长度不得小于300mmo5 .绑斜撑、剪刀撑：脚手架搭设至三步以上时，即应绑设斜撑、剪刀撑。斜撑设置为南北向，在脚手架的外侧，与地面成45。-60。角倾斜；剪刀撑设置在架体外侧，是与地面成45。-60。角的穿插杆件。从下至上与脚手架其它杆件同步搭设，杆件的端部应交于立杆与纵向水平杆的结点处，并与立杆和纵向水平杆绑牢。剪刀撑本身与立杆、纵向水平杆相交处应绑牢。6 .安装侧面搁栅杆及安装竹笆：从下至上逐根绑扎搁栅杆，然后采用直径1.2mm的镀锌钢丝将竹笆片固定在搁栅杆上。7 .杆件的连接和绑扎方法7.1 脚手架各杆件穿插节点应单独相互搭接。7.2 立杆与横向
13、水平杆相交处应采用对角双斜扣绑扎，立杆与纵向水平杆、剪刀撑、斜杆等相交处可采用单斜扣绑扎，斜扣绑扎法应符合图5.1.67的要求。图5.1.6-1斜扣绑扎法a1垂直相交平插；a2垂直相交斜插；b1斜交一,;b2斜交二；1一竹杆；2竹蔑7.3 杆件接长处可采用平扣绑扎法图5.1.62；图5.1.6-2平扣绑扎法1竹蔑;2竹杆7.4 三根杆件相交的主节点处，凡相接触的两杆间均应分别进展两杆件绑扎，不得三根杆件共同绑扎一道绑扣；7.5 竹蔑绑扎时，每道绑扣应用双竹蔑缠绕46圈，并每缠绕2圈应收紧一次，两端头拧成辫构造掖在杆件相交处的缝隙内，并拉紧，拉结时应避开菜节，不得使用多根单圈竹箓绑扎；7.6 不
14、得使用双根竹蔑接长绑扎；7.7 绑扎不得出现松脱现象。三.搭设施工本卷须知1 .防护架的搭设时先立立杆。立杆架设先立里侧立杆，后立外侧立杆，立立杆时要临时固定，临时固定方法可设临时斜撑。2 .防护架的横向受力杆件应穿插设置于立杆的不同侧面，使立杆在受载时偏心减小。3 .在搭设防护架时，每完成一步都要及时校正立杆的垂直度和上下横杆的标高和水平度，使防护棚的步距为、横距、纵距上下始终保持一致。4 .钢竹架体分界严格按方案执行，毛竹架应向下伸一步落脚在钢管脚手架的横杆上，并且绑扎成一体至少3道。5 .防护架严禁与外脚手架及其它架体连接。6 .过门洞的处理：过门洞用双排脚手架可挑空12根立杆，即在第一
15、步大横杆处断开，悬空的立杆处用斜杆撑顶，逐根连接三步以上的大横杆，以便荷载分布在两侧立杆上，斜杆下端与她面的夹角要成60*左右，凡斜杆与立杆、大横杆相交处均应扣牢。四.防护架检查和验收防护架根基必须先经过现场生产副经理、工程师、主办工长、安全员等联合验收合格后，方可进展上部防护架的搭设。防护架经过有关人员验收合格后当场办理好验收手续，挂验收合格牌前方可使用。架设班组长每周对防护架进展检查和保养。检查重点是防护架的垂直度、根基、连结件的数量、位置、堆荷情况、临边的防护等。发现隐患及时消除，并做好检查和保养记录。五.防护架搭设和使用前的检查1 .防护架搭设至三步架高时，应按设计要求检验，符合后，继续向上搭设。至要求高度，并由工地技术负责人和安全员会同搭设班组按规定工程和要求进展检验，检查合格后办理交接验收手续方准许交付使用。2 .检验要求如下：2.1 整体防护架必须保持垂直、稳定，不得向外倾斜。2.2 防护架与电杆的拉结点及剪刀撑必须结实，间距符合设计规定。2.3 钢管、镀锌铁丝的规格尺寸和材质必须符合规定。2.4 立杆、斜杆底部应有垫块，填土要夯实
