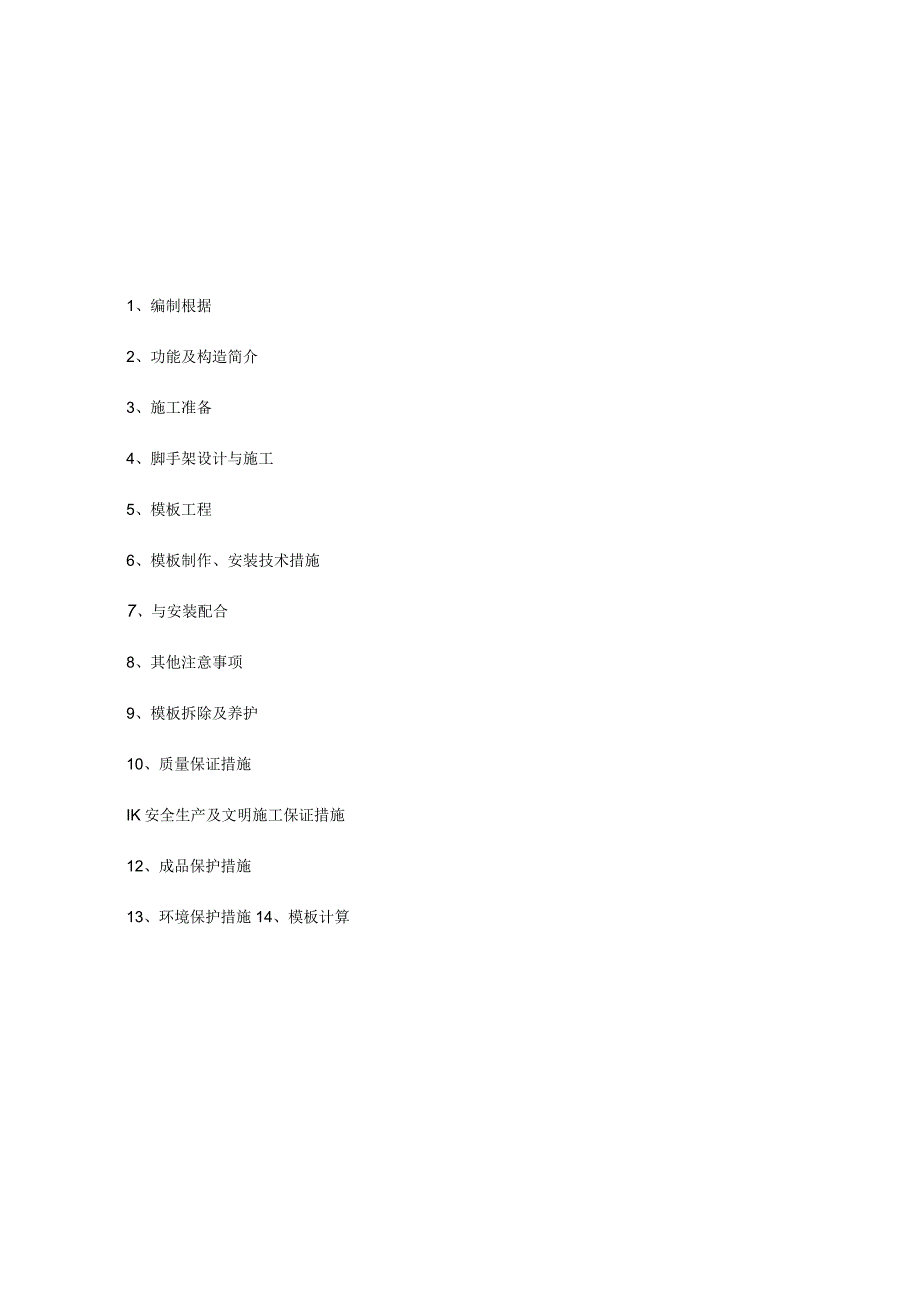

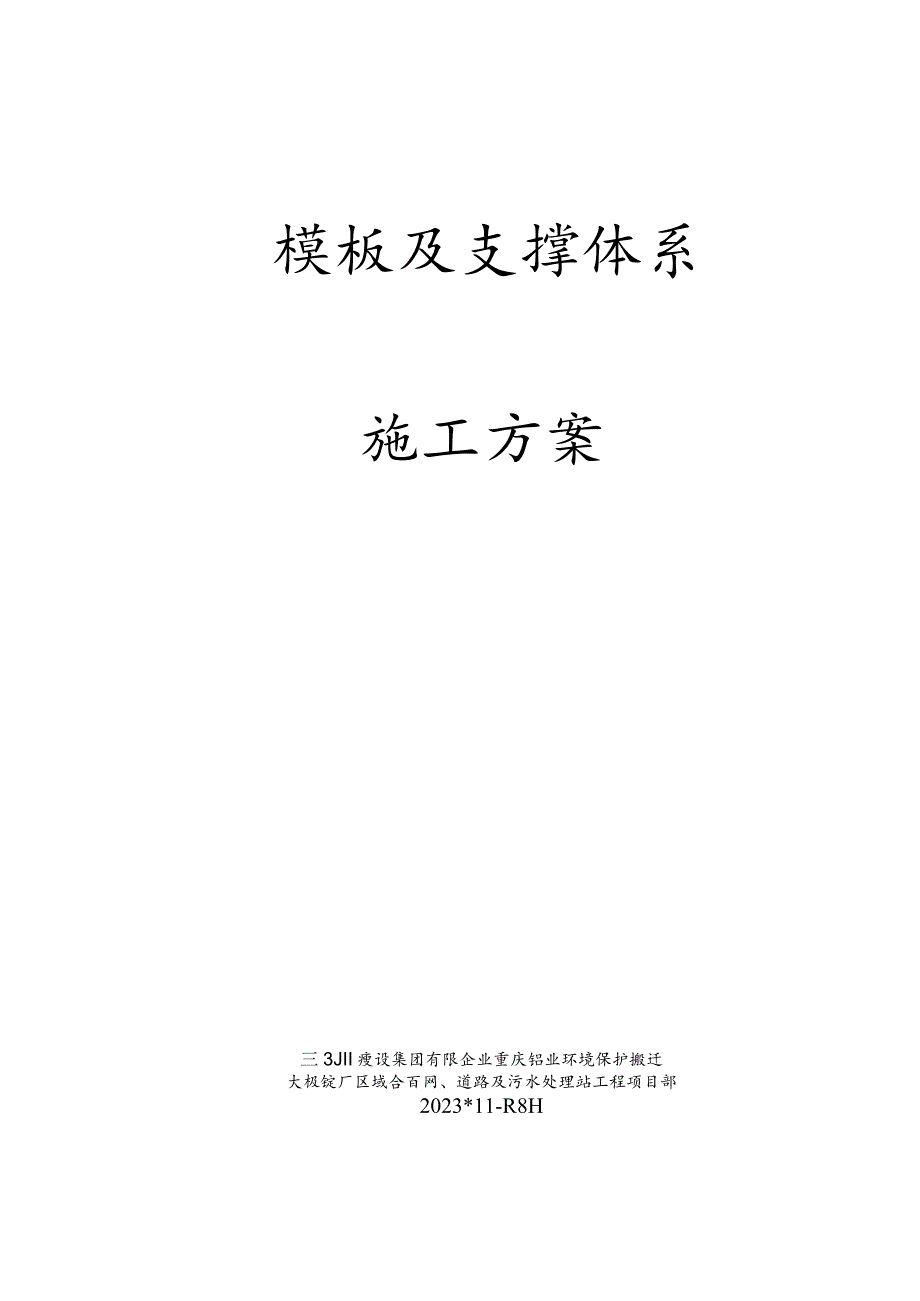

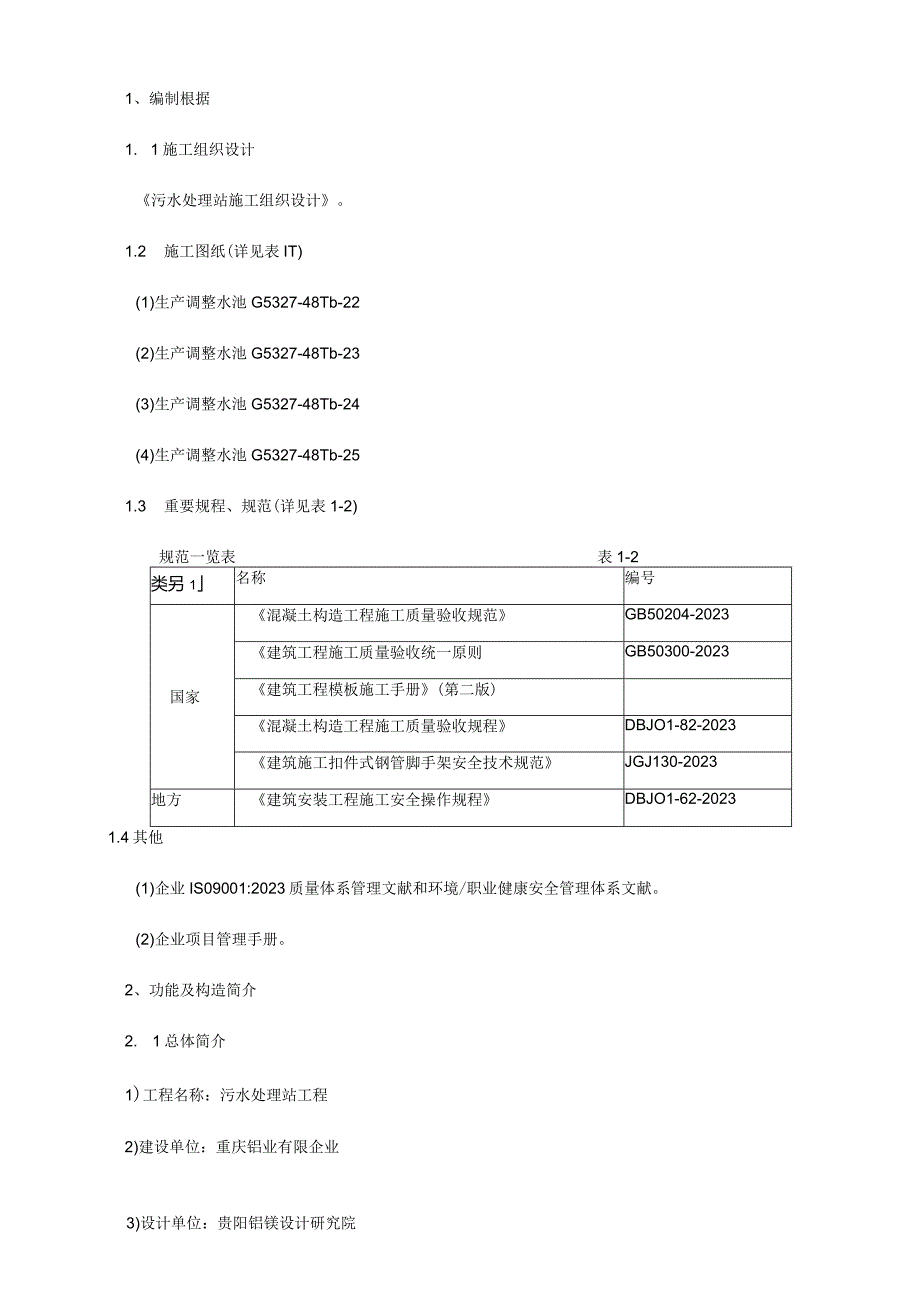

1、模板及支撑体系施工方案三3JII瘦设集团有限企业重庆铝业环境保护搬迁大极锭厂区域合百网、道路及污水处理站工程项目部2023*11-R8H1、编制根据2、功能及构造简介3、施工准备4、脚手架设计与施工5、模板工程6、模板制作、安装技术措施7、与安装配合8、其他注意事项9、模板拆除及养护10、质量保证措施IK安全生产及文明施工保证措施12、成品保护措施13、环境保护措施14、模板计算1、编制根据1. 1施工组织设计污水处理站施工组织设计。1.2 施工图纸(详见表IT)(1)生产调整水池G5327-48Tb-22(2)生产调整水池G5327-48Tb-23(3)生产调整水池G5327-48Tb-24

2、(4)生产调整水池G5327-48Tb-251.3 重要规程、规范(详见表1-2)规范一览表表1-2类另1名称编号国家混凝土构造工程施工质量验收规范GB50204-2023建筑工程施工质量验收统一原则GB50300-2023建筑工程模板施工手册(第二版)混凝土构造工程施工质量验收规程DBJO1-82-2023建筑施工扣件式钢管脚手架安全技术规范JGJ130-2023地方建筑安装工程施工安全操作规程DBJO1-62-20231.4其他(1)企业IS09001:2023质量体系管理文献和环境/职业健康安全管理体系文献。(2)企业项目管理手册。2、功能及构造简介2. 1总体简介1)工程名称:污水处理

3、站工程2)建设单位:重庆铝业有限企业3)设计单位:贵阳铝镁设计研究院4)工程地点:重庆市泰江县古南河坝村2.2建筑设计概况:该工程建筑物安全等级为二级,构造重要性系数为1.0,主体构造的设计使用年限为50年。2. 3构造设计概况:(1)主体构造形式为:回用水池及泵房为钢筋混凝土框架构造,生产调整水池为钢筋混凝土构造,水处理间为门式刚架构造。(2)本工程设计使用年限为50年,构造安全等级为二级。(3)本工程框架抗震设防等级为四级。(4)本工程基础设计等级为乙级。(5)建筑物抗震设防类别为丙类;建筑物所在地的基本设防烈度为6度;本工程设防烈度为6度。生产调整水池构造简介部位平面尺寸(m)净高(m)

4、板厚(mm)板面尺寸(mm)生产废水条件水池47.0X22.512047.0X22.5生活水调整水池8.0X21.51208.021.5为保证施工过程中的安全,需对以上部位日勺模板及支撑体系进行设计验算,并对方案进行专家论证。3、施工准备3.1组织施工技术人员在施工前认真熟悉图纸,理解设计意图,熟悉各部位及各空间的相对关系及标高。发现问题及时同设计院沟通,做到提前发现问题,提前处理问题。3. 2编制模板及支撑体系专题设计施工方案,对施工队组进行技术交底。3. 3对施工人员进行安全和技术培训,加强队组的技术素质。4、脚手架设计与施工4. 1脚手架及其附件材料规定5. 1.1钢管(1)钢管规格及材

5、质规定钢管均采用H8X3.5mm频焊接钢管。其材质应符合现行国标。(2)外观检查钢管外观应平直光滑,没有裂缝、折痕、结疤、分层、严重锈蚀(内外壁)和硬弯曲等现象。钢管必须涂有防锈漆。6. (3)钢管上严禁打孔。7. 1.2扣件(1)材质采用可锻铸铁制作的扣件,其材质应符合现行国标钢管脚手架扣件(GB15831)的规定。(2)外观检查扣件使用前应进行质量检查,有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。8. 2脚手架搭设及构造规定立杆立杆接头必须采用对接扣件连接,立杆与水平杆采用直角扣件连接。接头交错布置,两个相邻立柱接头防止出目前同步同跨内,并且在高度方向至少错开50cm;各接头中心距主节点0距离

6、不不小于步距0130立杆在顶部搭接时,搭接长度不不不小于Inb必须等间距3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端0距离不不不小于IoOmn1。水平杆水平杆采用对接扣件连接,其接头交错布置,不在同步同跨内;相邻接头水平距离不不不小于50Cnb各接头距立柱距离不不小于纵距的1/3(本工程不不小于50CnI),大横杆在同一步架内纵向水平高差不超过全长的1/300,局部高差不超过5cm。剪刀撑本工程脚手架采用水平剪刀撑与竖向剪刀撑相结合的方式,随立柱、纵横向水平杆同步搭设,用通长剪刀撑沿架高持续布置,所有采用单杆通长剪刀撑。剪刀撑应按附图设置,斜杆与地面的夹角在4560。之间。斜杆相交点

7、处在同一条直线上,并沿架高持续布置,剪刀撑的斜杆应扣在立杆或水平杆上,两端分别用旋转扣件固定。最下端的剪刀撑的底部要插到垫板处。为保证剪刀撑的顺直,同步充足考虑剪刀撑的安全作用,剪刀撑采用搭接连接,且连接扣件不少于3个。4.3质量保证措施扣件拧紧抽样检查数目及质量鉴定原则S安装扣件数量(个)抽检数员(个)允许的不合格数1连接立杆与纵(横)向水平杆或剪刀撑的扣件;接长立杆、纵向水平杆或剪刀撑的扣件1201-32005052连接横向水平杆与纵向水平杆的扣件(非点)1201-320050104.3.2脚手架搭设的容许偏差和检查措施项次戏目技术要求允许偏差(mm)示意图检查方法与工具1地基基础表面坚实

8、平整观察排水不积水垫板不晃动三s三不滑动不沉降-102最后验收垂直度2080m100卜)用经纬仪或吊线和卷尺4*E工uN搭设中检查偏差的高度(m)H=2H=IOH=20H=30H=40H=48720406080963问距步距205020一钢板尺缈巨横距4纵向水平杆高差一根杆的两端20SiJCJ71或1.Xi,。L。L水平仪或水平尺11内纵平生跨根水电同两向杆10钢板尺钢板尺5双J横外If在脚手架司水平杆则申500mm-50主节点处各扣件中心点相互距离a500mm钢ah3,aO卷方向水杆人()d)C立两隔扣高步上相节的同杆个对件差立杆上的对接扣件至主节点的距离扣件安装钢卷尺水上接至点向杆对件节陟

9、纵平的扣主的扭力扳手40-65Nm扣件螺栓拧紧扭力矩剪刀撞斜杆7与地面的倾角对接搭接脚手板外伸长度8材质及其使用日勺安全技术措施(1)扣件0紧固程度宜在4050N-m,并不不小于65N-m,对接扣件B抗拉承载力为3kN。对接扣件安装时其开口应向内,以防进雨,直角扣件安装时开口不得向下,以保证安全。(2)各杆件端头伸出扣件盖板边缘不不不小于IOomn1。(3)钢管有严重锈蚀、压扁或裂纹的不得使用,严禁使用有脆裂、变形、滑丝等现象的扣件。(5)墙底立杆必须保证垂直。4. 4.2脚手架搭设的安全技术措施(1)操作人员必须在每步架搭设完毕,并检查符合设计规定才可进行下步操作。(2)搭设过程中划出工作标

10、志区,严禁行人进入,统一指挥、上下呼应、动作协调,严禁在无人指挥下作业。当解开与另一人有关的扣件时必须先告诉对方,并得到容许,以防坠落伤人。(3)脚手架及时与构造拉结或采用临时支顶,以保证搭设过程安全,未完毕脚手架在每日收工前,一定要保证架子稳定。(4)脚手架必须配合施工进度搭设,一次搭设的高度不得超过相邻连墙件以上两步。(5)在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次,到达设计施工规定后挂合格牌。(6)搭设过程中严格控制立杆的自由伸出长度,应按附图施工。脚手架拆除0安全技术措施(1)脚手架搭拆人员必须是通过考核0专业架子工,并持证上岗。连墙件应在位于其上时所有可拆

11、杆件都拆除之后才能拆除。(2)拆架前,全面检查待拆脚手架,根据检查成果,拟订出作业计划,报请同意,进行技术交底后才准备工作。(3)拆除时应划出作业区,周围设绳绑围栏或树立警示标志,地面设专人围护,严禁非作业人员进入。(4)拆除时统一指挥、上下呼应、动作协调,当解开与另一人有关的扣件时必须先告诉对方并得到容许,以防坠落伤人。(5)拆架时不得中途换人,如必须换人时,应将拆除状况交代清晰后方可离开。(6)每天拆架下班时,不应留下隐患部位。(7)拆架时严禁碰撞脚手架附近电源线,以防触电事故。(8)在拆除过程中,凡松开连接的杆、配件应及时拆除运走,防止误扶、误靠已松脱的杆件。拆除的杆、配件严禁向下抛掷,

12、应吊至地面,同步做好配合协调工作,严禁单人进行拆除较重杆件等危险性作业。(9)所有杆件和扣件在拆除时分离,不准在杆件上附着扣件或两杆连着送至地面。(10)所有的脚手板,应自外向里竖立搬运,以防止脚手板和垃圾物从高处坠落伤人。(11)拆除B零配件要装入容器内,用吊篮吊下;拆下gJ钢管要绑扎牢固,双点起吊,严禁从高空抛掷。5、模板工程模板工程是构造外观好坏的重要保证,在整个构造施工中也是投入最大的一部分,模板系统时选择对时与否直接影响到施工进度及工程质量。5.1 模板0支设模板支设前用空压机将底板清理洁净。不得有积水、杂物,并将施工缝表面浮浆剔除,用水冲净。所有内侧模板必须刷油性脱模剂。5.2 顶

13、板模板支设顶板模板采用15mm厚胶合板,5OmmXlOOmm木方做次楞,中心间距30Omm,10OmmXlOOmm木方作主楞,中心间距850或900mm,采用由48X3.5满堂钢管架做支撑系统,考虑到整个支撑系统的稳定性,设水平剪刀撑和竖向剪刀撑。详细设置见附图。顶板模板施工时注意如下几点:1)横板支撑钢管必须在底板弹线下垫50mmX250mm通长木方,防止钢管滑移。2)钢管排架搭设横平竖直,纵横连通,上下层支顶位置一致,连接件需连接牢固,水平拉撑连通;3)模板如有缝隙用密封条封孔,模板与模板之间拼接缝不不小于Imm,否则用腻子封条;4)根据跨度大小,决定顶板模板起拱大小:V4m开间按1%。起拱,4mLV6m按2%。起拱,6mL的按23%。起拱。5.3 水池墙模板体系采用20mm厚多层板,墙侧部分水平次龙骨采用50x100木方,间距25Onmb竖向主龙骨采用。48钢管,当墙高不小于100OmnI时,间距450mm。当80Omnl(墙高100OmnI时,必须按水平间距50Omnl设一道616对拉螺栓;当IoOOmn墙高120OnInI时,必须按水平间距50OnIm设两道616对拉螺栓;5.4 模板工程的冬期施工模板在支设前必须将模板表面清理洁净,并刷涂脱模剂,不得粘有杂物或冰雪,然后采用塑料布等覆盖措施以便提高模板所处B环境温度。顶板拆模按气温和
