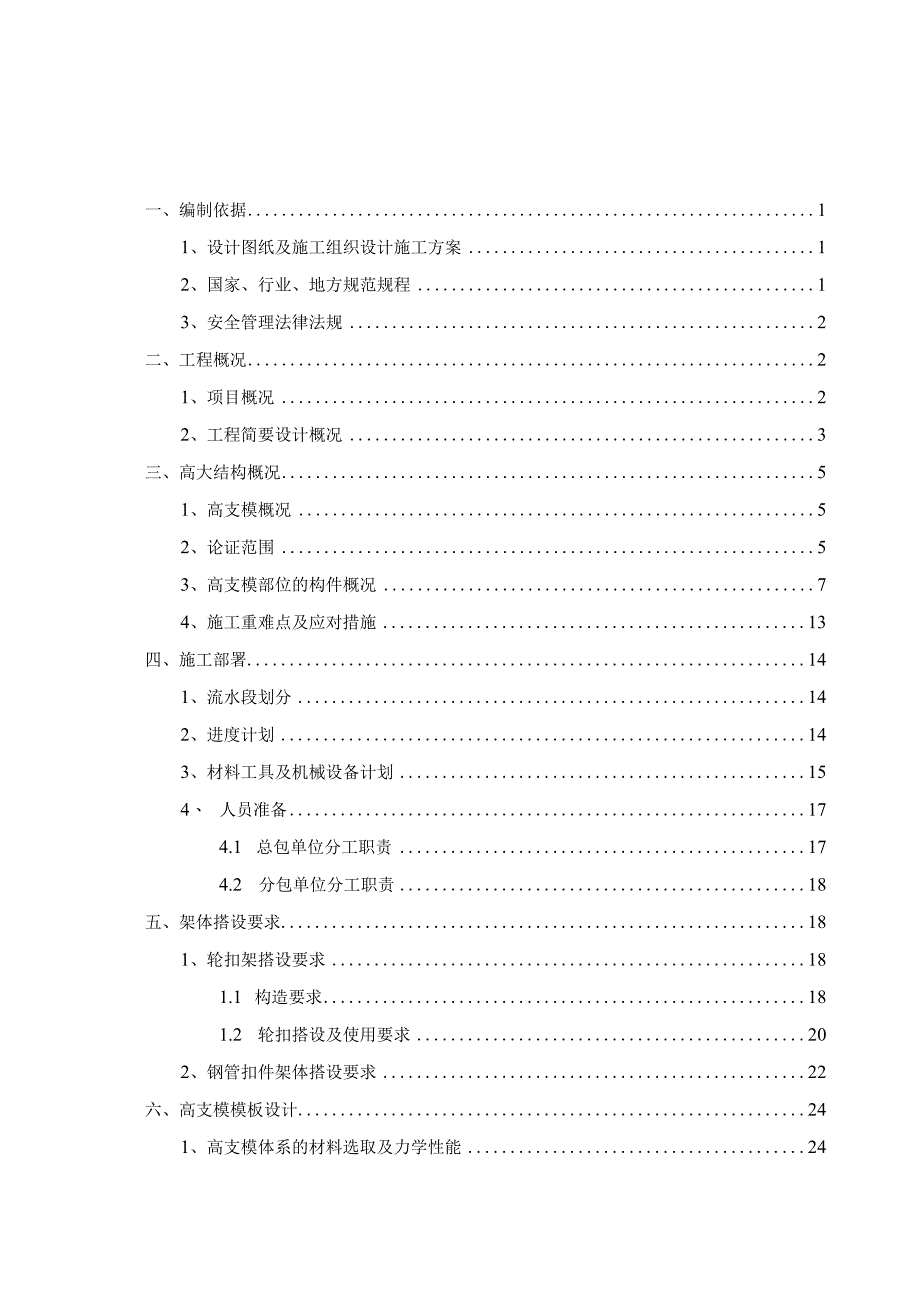

1、高支模专项施工方案一、编制依据11、设计图纸及施工组织设计施工方案12、国家、行业、地方规范规程13、安全管理法律法规2二、工程概况21、项目概况22、工程简要设计概况3三、高大结构概况51、高支模概况52、论证范围53、高支模部位的构件概况74、施工重难点及应对措施13四、施工部署141、流水段划分142、进度计划143、材料工具及机械设备计划154、 人员准备174.1 总包单位分工职责174.2 分包单位分工职责18五、架体搭设要求181、轮扣架搭设要求181.1 构造要求181.2 轮扣搭设及使用要求202、钢管扣件架体搭设要求22六、高支模模板设计241、高支模体系的材料选取及力学性

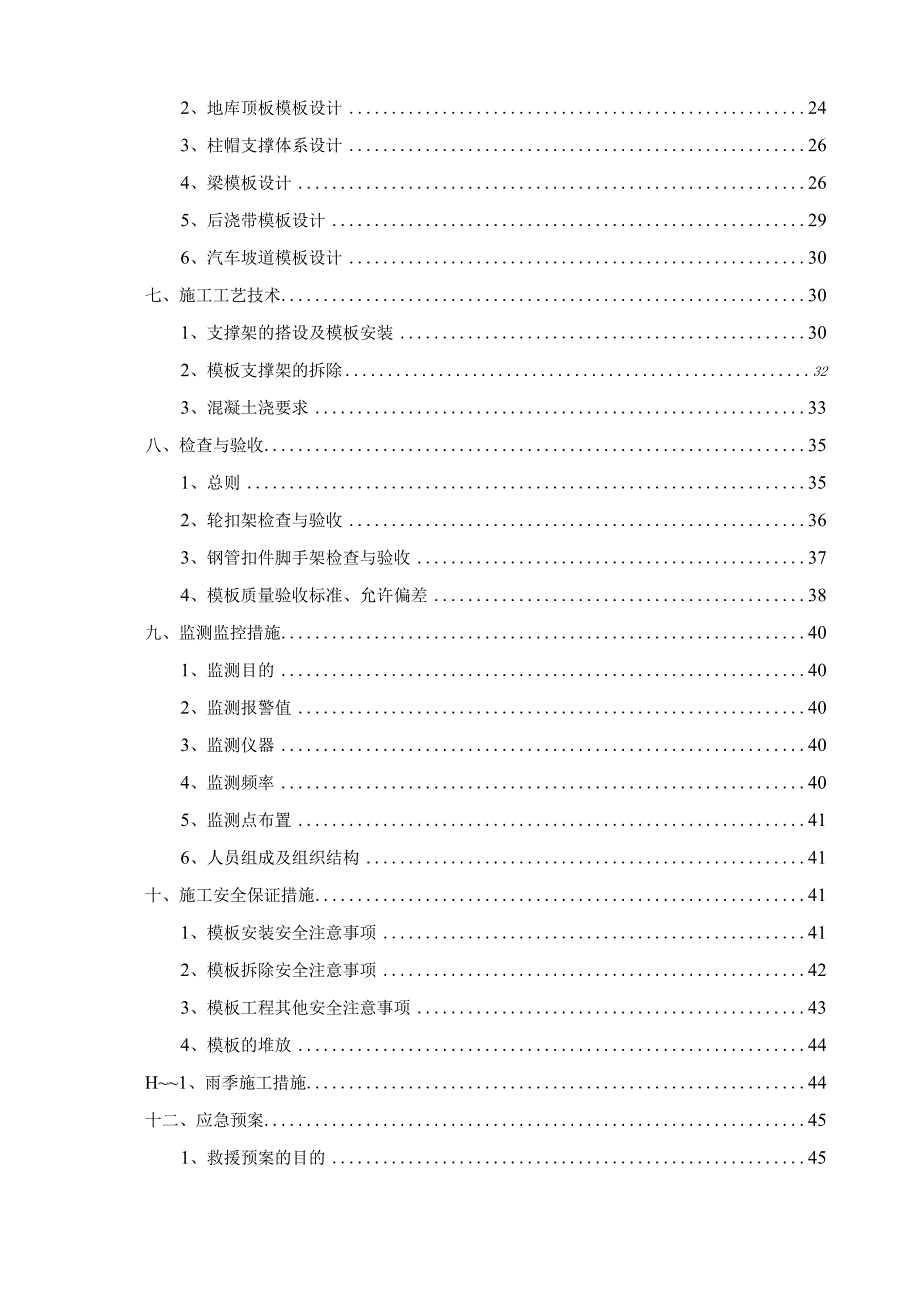

2、能242、地库顶板模板设计243、柱帽支撑体系设计264、梁模板设计265、后浇带模板设计296、汽车坡道模板设计30七、施工工艺技术301、支撑架的搭设及模板安装302、模板支撑架的拆除323、混凝土浇要求33八、检查与验收351、总则352、轮扣架检查与验收363、钢管扣件脚手架检查与验收374、模板质量验收标准、允许偏差38九、监测监控措施401、监测目的402、监测报警值403、监测仪器404、监测频率405、监测点布置416、人员组成及组织结构41十、施工安全保证措施411、模板安装安全注意事项412、模板拆除安全注意事项423、模板工程其他安全注意事项434、模板的堆放44H1、雨
3、季施工措施44十二、应急预案451、救援预案的目的452、救援机构453、应急响应464、模板及支架倒塌事故的应急救援46十三、安全文明施工、消防环保措施471、明确安全文明施工、消防环保的管理体系及职责472、安全文明施工注意事项483、消防环保措施49十四、绿色施工要求50十五、计算书501、40Omm厚板轮扣式楼板模板支撑架计算书502、45Omm厚板钢管扣件楼板模板支撑架计算书593、600*900mm梁碗扣式梁模板钢管支架计算书694、800*100Omm梁碗扣式梁模板钢管支架计算书79一、编制依据1、设计图纸及施工组织设计施工方案序号名称1(挂)2019-080号地块居住项目设计图
4、纸2施工组织设计2、国家、行业、地方规范规程序号类别名称编号1国家混凝土结构工程施工质量验收规范GB50204-20152混凝土结构设计规范GB50010-20103混凝土结构工程施工规范GB50666-20114混凝土模板用胶合板GB/T17656-20185建筑结构荷载规范GB50009-20126建筑工程施工质量验收统一标准GB50300-20137轮扣式钢管脚手架构件GB24911-20108钢管脚手架扣件GB15831-20069建筑机械使用安全技术规程JGJ33-201210施工现场临时用电安全技术规范JGJ46-200511建筑施工模板安全技术规范JGJ162-200812建筑施
5、工扣件式钢管脚手架安全技术规范JGJ130-201113建筑施工高处作业安全技术规范JGJ80-201614建筑施工安全检查标准JGJ59-201115承插型盘扣式钢管支架构件JG/T503-201616承插型盘扣式钢管支架品质管理规范CMRA/T01-201517建筑施工碗扣式钢管脚手架安全技术规范JGJ166-201618地方天津市建设工程施工现场安全管理规程DB29-113-201119天津市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理办法津建发(2018)9号3、安全管理法律法规序号名称编号1建设工程安全生产管理条例国务院393号令2特种作业人员安全技术培训考核管理规定国
6、家安全生产监督管理总局令第30号3生产安全事故应急预案管理办法国家安全生产监督管理总局令第17号4危险性较大的分部分项工程安全管理规定中华人民共和国住房和城乡建设部令第37号(2018)5住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知建办质(2018)31号二、工程概况1、项目概况序号项目内容1工程名称2工程地点3建设单位4地勘单位5设计单位6监理单位7施工单位8质量标准9安全目标本地块为二类居住用地，用地面积54,772.4平方米，总建筑面积127635.84m2,其中地上87635.84m2(含住宅81955.84m2,公共设施配套5680m2),地下400
7、00m2o本项目共有24栋单体,整体1层地下车库，单体建筑包括：3栋IIF住宅,7栋7-1IF住宅，1栋7-10F住宅，1栋79F住宅，1栋611F住宅，5栋7F住宅，1栋3F商业；配套公建1(幼儿园)、配套公建2、3、4、5o其中，配套公建、3#楼结构形式为框架结构，其他单体结构形式为剪力墙结构，建筑结构安全等级为二级，主体结构耐火等级为一级；56#、929#楼基础形式为桩筏基础，1、2、4、7、8#楼为承台梁+防水板基础，3#楼为独立承台+拉梁基础，地下车库为带柱墩的平板式筏基；1、6、7、16、17、21、22、26、27、28、29#楼主要屋面高度为32.6m,4、5、8、9、10、1
8、3、14、15、18、19、20、23、24、25#楼主屋面高度为20.8m,2#楼主屋面高度为17.85m,3#楼主屋面高度为11.85m,11#楼主屋面高度为26.7m,12#楼主屋面高度为29.65m,配套公建1主要屋面高度12.45m,配套公建2主屋面高度为9m,配套公建3、4、5主屋面高度为4.8m。2、工程简要设计概况1建筑面积(Hf)总建筑面积127635.84m2地上/地下87635.84m240000mt占地面积54772.4Itf2各栋号层数(1) 1#楼；地上11层；地下2层；(2) 6#、7#、16#、17#、21#、22#、26#、27#、28#、29#楼：地上11层
9、；地下1层；(3) 12#楼：地上10层：地下1层；(4) 11#楼：地上9层；地下2层；(5) 4#、5#、8#、9#、10#、13#、14#、15#、18#、19#、20#、23#、24#、25#楼：地上7层：地下1层；(6) 2#楼：地上6层：地下1层；(7) 3#楼、配套公建1：地上3层；地下0层；(8)配套公建2：地上2层；地下0层；(9)配套公建3、4、5：地上1层；地下0层：(10)车库：地下1层：3高度(m)地上层高(1) 1#、6#、7#、16#、17#、21#、22#、26#、27#、28#、29#楼：首层2.96m,标准层(211层)2.95m；(2) 4#、5#、8#、
10、9#、10#、13#、14#、15#、18#、19#、20#、23#、24#、25#楼：首层2.96m,标准层(27层)2.95m；(3) 12#楼：首层2.96m,标准层(210层)2.95m；(4) 11#楼：首层2.96m,标准层(29层)2.95m；（5） 2#楼：首层2.72m,标准层（26层）2.95m；（6） 3#楼：首层4.8Inb二层3.6m,三层3.1m；地下层高车库区域：5.15m、5.1m、5.4m；楼座区域：5.04m、4.99m、3.5m、1.54m、2.65m、2.39m9.75m；地上层高2.96m（首层）、2.95m（标准层）、2.8m4结构形式基础类型桩基础
11、结构类型1、2、4、5、6、7、8、9、10、Ik12、1314、15、16、17、18、19、20、21、22、23、24、25、26、27、28、29#楼为剪力墙结构；3#楼、配套公建1、2、3、4、5为框架结构5防水等级地下室变配电、电气用房、楼座、地下室顶板I级地下室侧墙11级高层屋面I级多层屋面11级6结构断面尺寸（mm）地下结构内、外墙剪力墙厚度200、250、300地上结构内、外墙剪力墙厚度200梁断面地下车库:600*900、400*1200.450*750、400*800、400*1000600*800400*1350300*1050、300*1250、800*1000700
12、*1000.400*1250、300*700、800*887、800*934、300*400（楼座）、200*400（楼座）、200*600（楼座）、200*700（楼座）、300*700（楼座）、300*790（楼座）、250*400（楼座）、200*1165（楼座）、250*790（楼座）地上结构：200*400（主要）、200*500（主要）等200*600、200*700、200*1000、200*900、200*1050、250*600、300*800200*800400*900、250*800、400*600、300*700、250*700等楼板厚度地下车库：350、400、450
13、、200（楼座）、180（楼座）、160（楼座）、120（楼座座地上结构：100、110、120、140、200柱截面地下车库：400*700、450*700、500*800、500*900、500*1000地上结构：500*500、450*450、750*850、750*750、600*600、600*700、500*600、400*400钢筋类型梁、板、柱、墙HPB300、HRB335、HRB400、HRB500抗震钢筋混凝土强度等级梁、板、柱、墙墙、柱：C40、C35、C30梁、板：C35、C3010本方案论证范围地下车库水平梁、板构件的模板支撑架。具体范围见附图11架体应用概况楼板架体采用轮扣架体；梁下模板采用钢管支设；墙柱等构件采用钢管支设。三、高大结构概况1、高支模概况根据建设工程安全生产管理条例和建设部危险性较大工程安全专项施工方案编制及专家论证审查办法的要求，下列情况需要进行专家论证审查：（1）搭设高度8m及以上；（2）搭设跨度18m以上；（3）施工总荷载15KN11）2及以上；（4）集中线荷载20KNm2及以上“。经计算验证，本工程存在（1）（3）、（4）条的情况。其中施工总集中线荷载大于20KNm对应于梁截面积20.54r112的工况。2、论证范围本方案主要针对地下车库、汽车坡道、配套公建五，暂无图纸的栋号，支撑体系搭设原则按照本方案执行。1、地下车库
