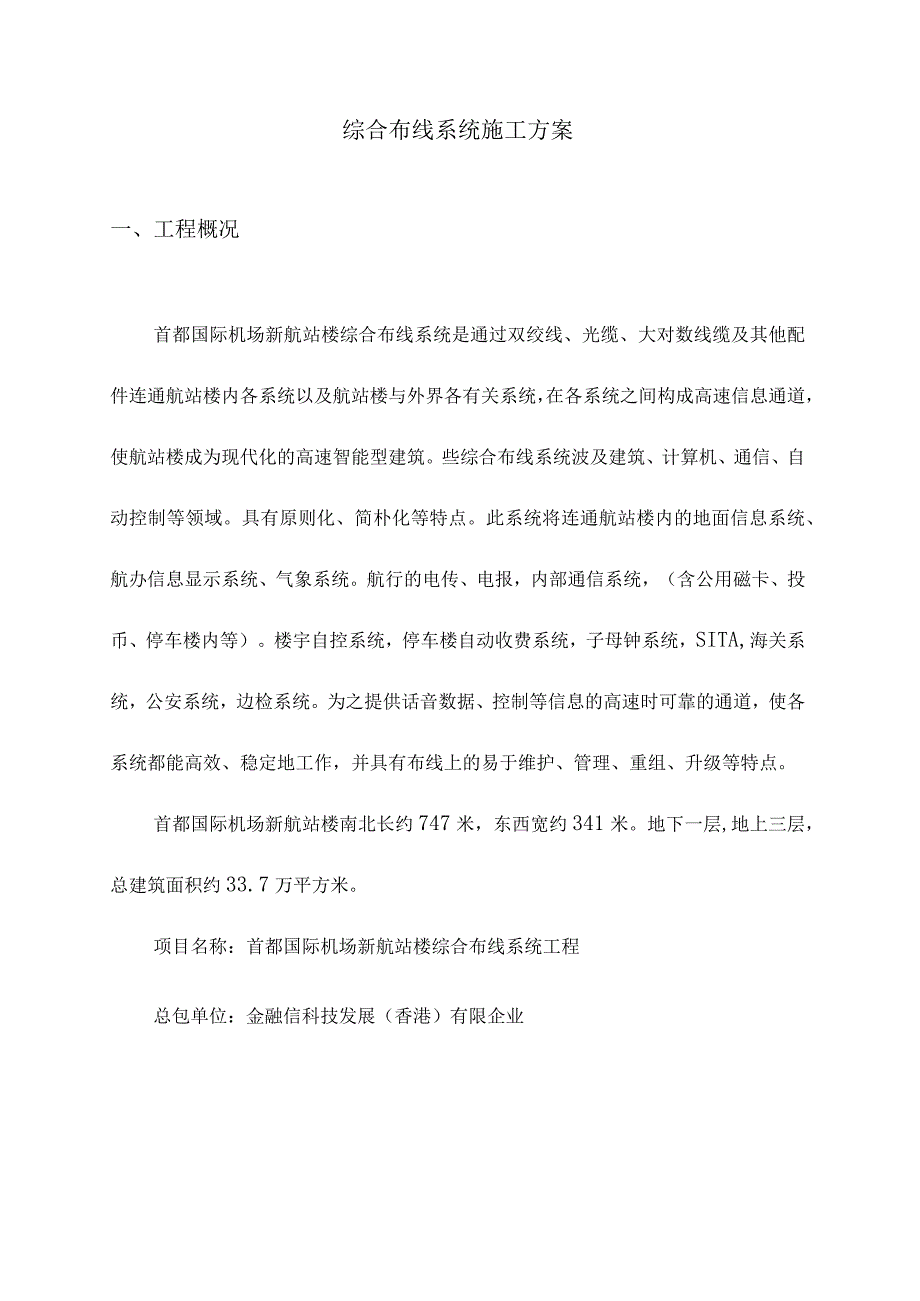

1、综合布线系统施工方案一、工程概况首都国际机场新航站楼综合布线系统是通过双绞线、光缆、大对数线缆及其他配件连通航站楼内各系统以及航站楼与外界各有关系统，在各系统之间构成高速信息通道，使航站楼成为现代化的高速智能型建筑。些综合布线系统波及建筑、计算机、通信、自动控制等领域。具有原则化、简朴化等特点。此系统将连通航站楼内的地面信息系统、航办信息显示系统、气象系统。航行的电传、电报，内部通信系统，（含公用磁卡、投币、停车楼内等）。楼宇自控系统，停车楼自动收费系统，子母钟系统，SITA,海关系统，公安系统，边检系统。为之提供话音数据、控制等信息的高速时可靠的通道，使各系统都能高效、稳定地工作，并具有布线
2、上的易于维护、管理、重组、升级等特点。首都国际机场新航站楼南北长约747米，东西宽约341米。地下一层,地上三层，总建筑面积约33.7万平方米。项目名称：首都国际机场新航站楼综合布线系统工程总包单位：金融信科技发展（香港）有限企业分包施工单位：中建电子工程企业二、施工准备2.1现场管理组织机构2.L1现场管理决策层2.1.2现场施工管理机构项目经理总工：项目副经理：财务部:生产部技术部：经营核算部：电安施质资预材气全工检料算料分分分分分分分2.1.3现场施工管理机构必须服从现场决策层领导。2.2施工人员安排由于工期时间较长，我企业将根据工程的实际进展状况及时调配施工队伍。保证工程的工期和质量。
3、2.3重要施工机械设备序号名称型号单位数量1电锤FE245台102冲击钻台103配线工具788J1台404替代刀头788M1台305固线器788K1台306排线工具LS-22035-L2台307配线手柄8262D台308套装工具1032F台4094对线测仪4TESTSET台1010光纤耗测仪938A台211光缆熔接机PSM-30S台212OTDR100O-A台113五类电缆测试仪DSP-100台214五类电缆测试仪620台515铝合金梯5米个1016木梯4米个2017放线架付4018放缆器个2019滑轮个5020万用表块2021摇表块102.4施工现场布置根据实际状况，布置生活和生产用房、库房
4、。2.5技术准备(1)组织有关专业人员和施工人员熟悉图纸、规范及施工规定。(2)根据施工图纸进行现场勘察。(3)根据施工规定准备原则图集。(4)准备有关记录，验收资料。2.6重要设备材料进场计划根据施工的进度状况，及时提前作出进场计划。三、施工环节3.1安装工艺流程敷设光缆光缆尾缆熔接工程验收敷设大对数电缆配线架安装布线敷设水平线缆信息插座安装系统测试信息点、配线架、缆线标号3. 2电气工程重要施工项目(1)电缆、光缆敷设;(2)管内穿线;(3)箱架安装(4)系统测试;1 .线缆敷设（1）敷设前要检查敷设线缆的型号，规格与设计相似，例行外观检查。（2）敷设措施用人力。（3）敷设电缆时要及时做好
5、标识。（4）敷设时在终端头（和接头）处要留有端接长度。2 .管内穿线(1)按设计图规定选择好线缆。(2)穿线检查管路与否畅通，不畅时应及时处理。(3)按详细走向测定长度，考虑余量、敷线、断线。(4)考虑导线截面大小，根数多少，将线缆与带线进行绑扎。(5)穿线前应在管口加装护口，两人协调，一拉一送，管路较长时,转弯接头多时，要在管内顺入适量滑石粉。(6)线(缆)进入配线箱按次序以同样弧度压接在接线端上，作为色标，规定整洁，严实美观。(7)导线包扎要严整，严密。3 .配线架及信息插座的安装(1)安装盒面时，需将预埋盒内的填充物清理洁净，规定平整，周围边隙均匀对称，箱盖平整。不歪斜，且紧贴墙面。(2
6、)配线架安装应处理好基础，成排的机柜排列整洁。(3)安装完毕后，要认真检查架(盒)内各部件和接线与否安装松动,松动后应及时加以紧固。(4)安装好后，要认真保护，防止损坏和被盗。4 .电气测试：测试方案另行编制。四、工程质量保证措施1 .认真贯彻工程质量保证手册的执行，做到工程质量分级管理，把好质量关在竣工验收时抵达一次交验合格。2 .加强现场施工质量检查，配置专业检查人员。3 .严格按图施工，各项安装工程要作出施工方案或施工技术措施，经同意后才能进行施工。4 .加强材料和设备的质量检查工作，做好记录，不管对何产品和材料,坚持不合格不施工日勺原则。5 .凡有施工方案的项目，必须按方案进行施工，所
7、有工程都必须抵达有关规定规定。6 .施行内部质量审核制度。认真行使质量否决权，建立健全质量奖罚制度，实行质量考核，奖优罚劣。7 .积极配合设计单位、业主、监理等各方做好设计变更、技术洽商工作；做好各项技术资料的搜集、整顿和编制工作。8 .多种施工之前有关技术人员认真做好技术交底，施工过程中，技术人员、质量人员严把质量关，严防多种“通病”的发生。五、安全技术措施安全生产工作以严厉法规、贯彻责任、消灭违章、强化管理为中心，努力提高企业安全技术管理水平，保证全体施工人员的安全健康。(1)参与工程的施工人员必须坚持安全第一、防止为主的J方针。层层建立岗位责任制，遵守国家和企业的安全规程。在任何状况下不
8、得违章指挥或违章操作。(2)各项施工方案必须分别是编制安全技术措施，书面向施工人员交底；(3)进入现场必须严格遵守现场各项规章制度，工长对施工人员要做好工程简介和安全教育。进入现场必须戴安全帽。(4)凡两米以上高空作业需支搭脚手架，工长事先提出支搭架子日勺规定。(5)安装使用日勺脚手架，使用前必须认真检查架子有无糟朽现象，有无探头板。施工周围应及时清理障碍物，防止钉子扎脚或其他磕碰工伤事故；(6)暂设用电必须符合安全用电100条规定，凡手持电动工具的使用必须通过漏保护装置，潮湿地点作业穿绝缘胶鞋。(7)每周进行一次安全活动并做记录。查隐患、查漏洞、查麻痹思想,常常进行安全教育。(8)加强对多种
9、易燃物品的管理，杜绝多种火灾事故时发生。(9)仓库、料场配置足够的!消防器材，执行24小时的消防值班制度。(10)冬季施工做好“防火、防滑、防冷、防风”等工作。生活区用水不得随意乱泼，管道和各类容器中的水要泄净，防止冻裂设备和管道。（三）夏季炎热天气，施工人员在高层作业要进行体格检查，有关部门做好防暑降温工作。(12)设备的搬运吊装应先有方案，精心组织，杜绝损坏设备的事件发生。(13)加强治安保卫工作，保管好设备及器材；加强政治思想工作，防止多种违纪的事件发生。六、现场文明施工管理：1 .加强施工现场文明管理，设一名队长主抓，施工人员分区负责，施工小组均有一名管文明施工。2 .对现场文明施工管
10、理要统一布置，统一安排，要有布置图，分工负责每个班组要有岗位责任制。3 .工长交底必须对文明施工提出详细规定，重要部位要有切实可行的详细措施书面交底。4 .操作地点周围要做到整洁，干活脚下清，活完料尽。剔凿完后要随时清理洁净，将废料倒在指定地点。5 .上道工序必须为下一道工序积极发明质量优良的条件,及时做预留、预埋和喑配管工作；6 .施工现场堆放的成品，材料要整洁，以免影响地区景观。电缆敷设方案一、工程概况1.本方案覆盖范围包括新航站楼内部供电系统所有高下压电缆、控制电缆，不含机位用电及11万伏变电站进线电缆，由于现场状况复杂，只能采用人力敷设。本工程所有电缆均为甲方采购。2.重要工程量：附表
11、提前施工工艺与措施敷设条件A.所有电缆桥架应所有安装结束并贯穿，小间和变电站支吊架安装完毕。B.电缆沟、夹层、小间内地坪、抹面工作完毕，门、窗,、锁应安装齐全。C.电缆敷设后，不能再进行的建筑工程工作应结束。D.电缆敷设的路线应畅通。E.所有高下压电缆、控缆应运到现场并按规定检查合格。F.敷设机具、材料、人员所有到位。G.变电站、开闭站、小间高下压柜所有就位。重要材料表:高压电缆18860米低压电缆48200米控制电缆阻燃密封套约4530套低压阻燃热缩头约3150套约112套高压热缩头低压电缆接线端头28805个（中间头缺陷资料不含）二、编制根据1 .电气安装图集（华北标办）；2 .电气装置安
12、装工程电缆线路施工及验收规范（GB5016896）；3 .北京市供电局有关规定；4 .北京建筑设计院提供的施工图纸（截至98年4月30日）；5 .首都国际机场新航站楼的有关洽商（截至98年4月30日）；6 .建筑电气安装工程质量检查评估原则（GBJ30388）。三、施工组织1 .本工程电缆敷设数量大，高空作业多，且规定的工期短，各参施企业成立专门的电缆敷设协调小组，专人组织，统筹协调。电缆敷设协调小组:组长：赵述正组员：陈富发、刘成俊、张克明、包颖、徐燕南、张鹏、靳文昌2 .电缆敷设分高压电缆敷设、低压电缆敷设及控制电缆敷设。高压电缆以工闭站为中心，分别敷设至各变电站，根据甲方提供的资料，高压
13、电缆每轴500米左右，实际电缆需要长度不止此数，最长达1130米左右，因此需根据现场状况增长中间头。3 .低压电缆以各变电站为中心，分别敷设至各小间、机房，敷设前应对电缆途径及敷设次序做整体考虑，尽量减少交叉。敷设原则为首先敷设大截面电缆，再敷设小截面电缆。4 .控制电缆从各变电站至开闭站，发电机房至开闭站，各变电站至发电机房，按系统分别敷设。5 .电缆敷设前应理解每一条电缆的长度，根据甲方提供的各轴长度进行配盘，找出最佳组合，防止挥霍并减少中间头数量。6 .施工机具附表提前7 .质量措施高下压电缆为交互电缆，最小弯曲半径不不不不大于15倍的电缆外径；控制电缆弯曲半径不不不不大于10倍的电缆外
14、径。重要施工机具表施工平台350架安全带500根对讲机10部放线炮车（7吨）2座千斤顶10个钢轴10根压线钳10个喷灯20盏照明碘鸨灯120盏探照灯8座绝缘摇表（250OV）4块绝缘摇表（100oV）16块四、施工工艺与措施：1 .施工流程图材料、机具进场一一桥架、小间等场所电缆敷设条件预检一技术交底一电缆敷设一电缆中间头制作一电缆终端头制安一标识固定。2 .敷设条件3 .施工组织、材料准备电缆敷设前对各回路敷设电缆的各项参数进行交底。按照电缆敷设线路进行予检，检查电缆型号、电压规格，必须符合设计规定，敷设前检查电缆外观，摇测绝缘，规定电缆无破损、断裂、绞扭，绝缘阻值符合施工规范规定。高压电缆摇测绝缘用2500V摇表，低压电缆摇测绝
