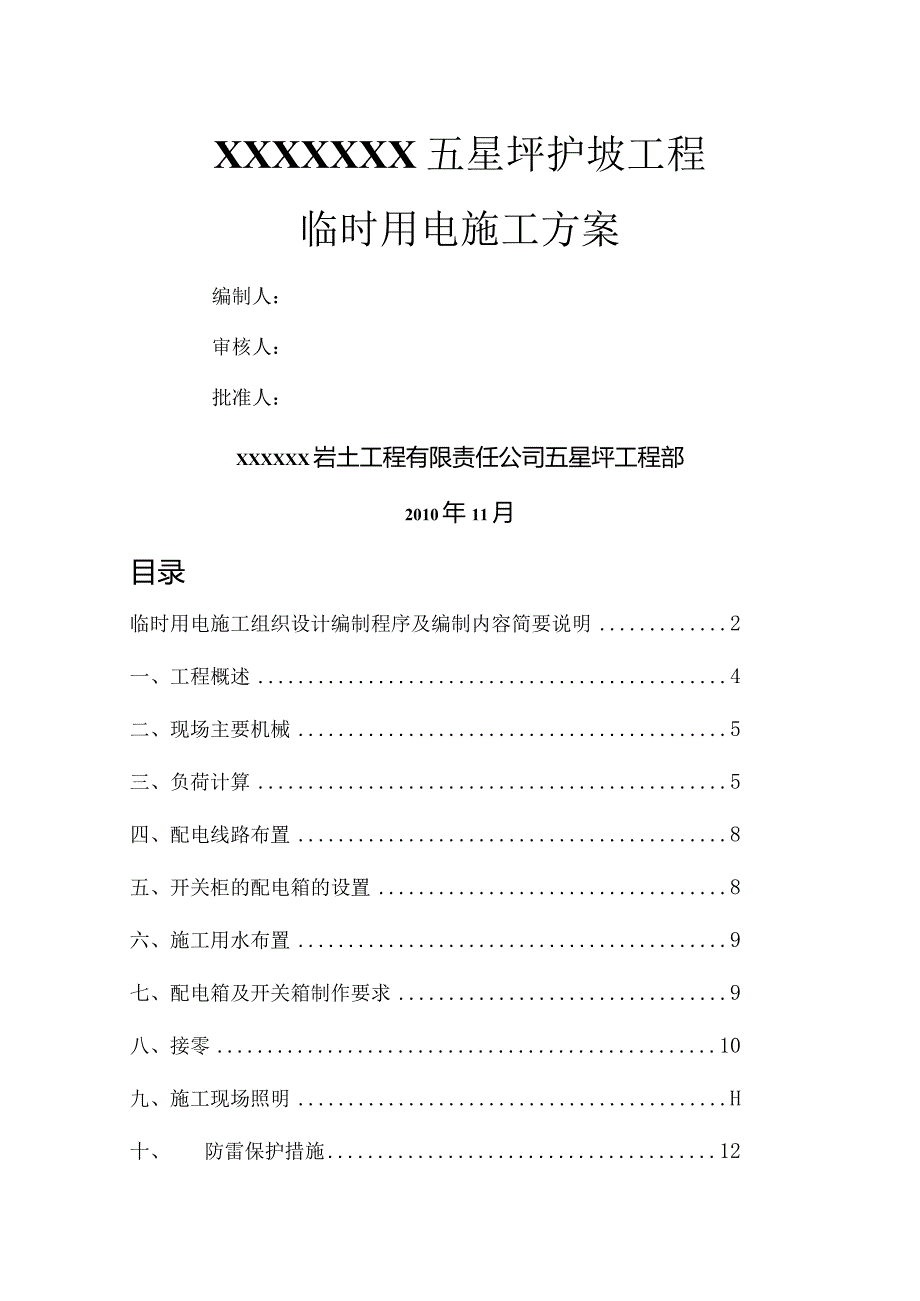

1、XXXXXXX五星坪护坡工程临时用电施工方案编制人：审核人：批准人：XXXXXX岩土工程有限责任公司五星坪工程部2010年11月目录临时用电施工组织设计编制程序及编制内容简要说明2一、工程概述4二、现场主要机械5三、负荷计算5四、配电线路布置8五、开关柜的配电箱的设置8六、施工用水布置9七、配电箱及开关箱制作要求9八、接零10九、施工现场照明H十、防雷保护措施12十一、安全用电技术措施12十二、安全用电组织措施14十三、预防电气火灾措施15十四、附图16临时用电施工组织设计编制程序及编制内容简要说明一、根据XXXX总公司的要求，综合公司用电管理的具体情况，为满足临时用电施工组织设计的编制内容的

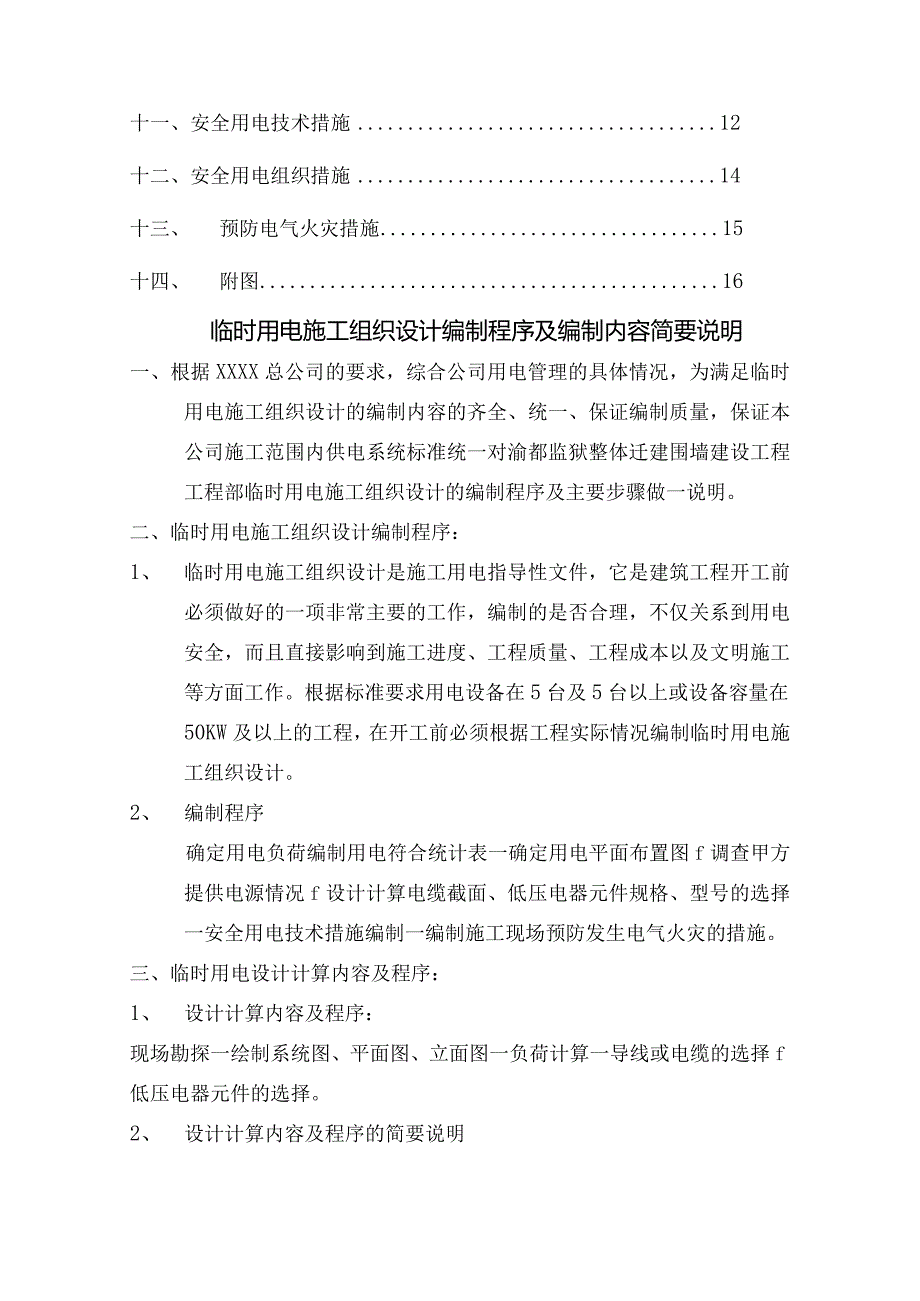

2、齐全、统一、保证编制质量，保证本公司施工范围内供电系统标准统一对渝都监狱整体迁建围墙建设工程工程部临时用电施工组织设计的编制程序及主要步骤做一说明。二、临时用电施工组织设计编制程序：1、 临时用电施工组织设计是施工用电指导性文件，它是建筑工程开工前必须做好的一项非常主要的工作，编制的是否合理，不仅关系到用电安全，而且直接影响到施工进度、工程质量、工程成本以及文明施工等方面工作。根据标准要求用电设备在5台及5台以上或设备容量在50KW及以上的工程，在开工前必须根据工程实际情况编制临时用电施工组织设计。2、 编制程序确定用电负荷编制用电符合统计表一确定用电平面布置图f调查甲方提供电源情况f设计计算

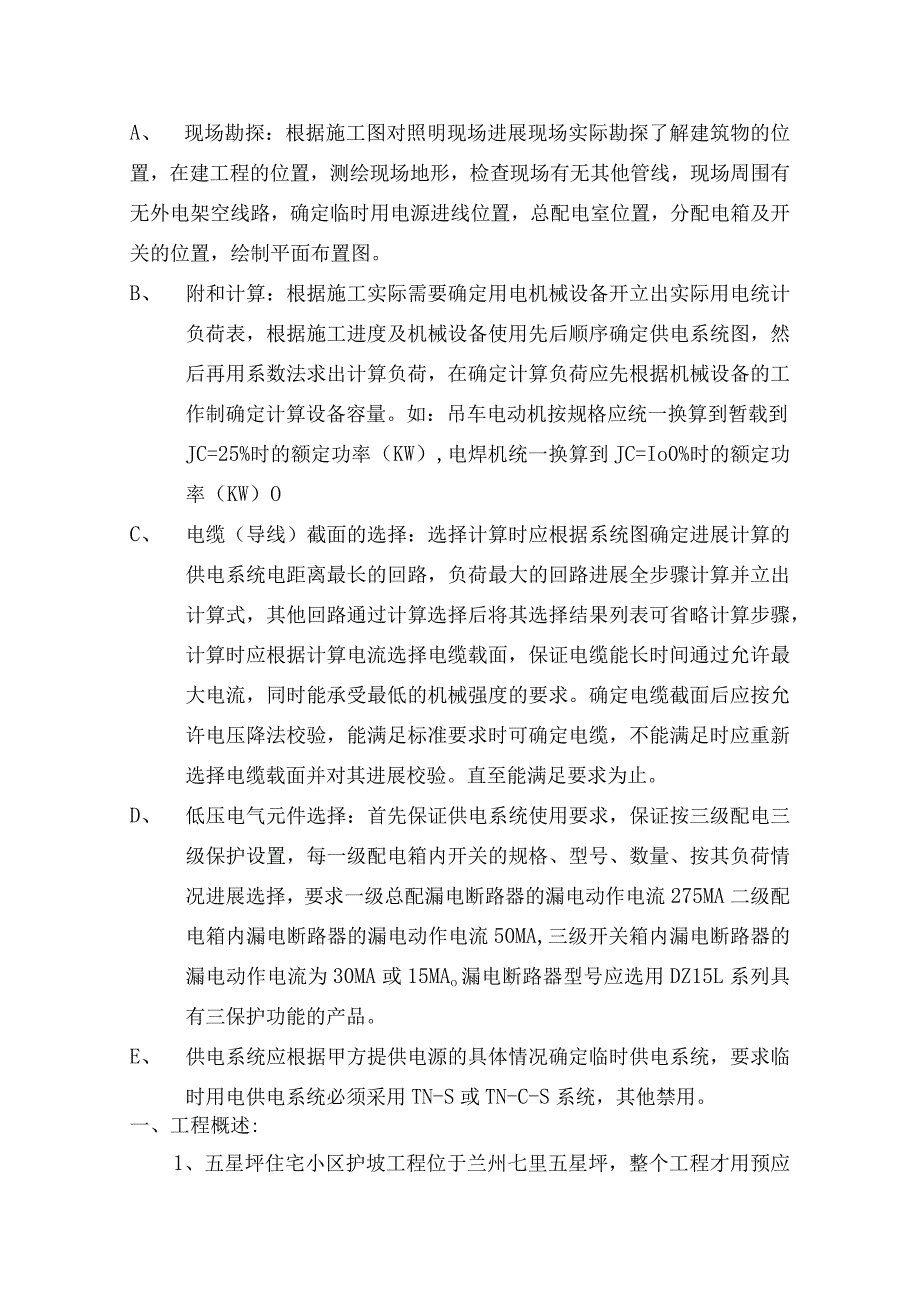

3、电缆截面、低压电器元件规格、型号的选择一安全用电技术措施编制一编制施工现场预防发生电气火灾的措施。三、临时用电设计计算内容及程序：1、 设计计算内容及程序：现场勘探一绘制系统图、平面图、立面图一负荷计算一导线或电缆的选择f低压电器元件的选择。2、 设计计算内容及程序的简要说明A、 现场勘探：根据施工图对照明现场进展现场实际勘探了解建筑物的位置，在建工程的位置，测绘现场地形，检查现场有无其他管线，现场周围有无外电架空线路，确定临时用电源进线位置，总配电室位置，分配电箱及开关的位置，绘制平面布置图。B、 附和计算：根据施工实际需要确定用电机械设备开立出实际用电统计负荷表，根据施工进度及机械设备使用
4、先后顺序确定供电系统图，然后再用系数法求出计算负荷，在确定计算负荷应先根据机械设备的工作制确定计算设备容量。如：吊车电动机按规格应统一换算到暂载到JC=25%时的额定功率（KW）,电焊机统一换算到JC=Io0%时的额定功率（KW）OC、 电缆（导线）截面的选择：选择计算时应根据系统图确定进展计算的供电系统电距离最长的回路，负荷最大的回路进展全步骤计算并立出计算式，其他回路通过计算选择后将其选择结果列表可省略计算步骤，计算时应根据计算电流选择电缆载面，保证电缆能长时间通过允许最大电流，同时能承受最低的机械强度的要求。确定电缆截面后应按允许电压降法校验，能满足标准要求时可确定电缆，不能满足时应重新
5、选择电缆载面并对其进展校验。直至能满足要求为止。D、 低压电气元件选择：首先保证供电系统使用要求，保证按三级配电三级保护设置，每一级配电箱内开关的规格、型号、数量、按其负荷情况进展选择，要求一级总配漏电断路器的漏电动作电流275MA二级配电箱内漏电断路器的漏电动作电流50MA,三级开关箱内漏电断路器的漏电动作电流为30MA或15MAo漏电断路器型号应选用DZ15L系列具有三保护功能的产品。E、 供电系统应根据甲方提供电源的具体情况确定临时供电系统，要求临时用电供电系统必须采用TN-S或TN-C-S系统，其他禁用。一、工程概述:1、五星坪住宅小区护坡工程位于兰州七里五星坪，整个工程才用预应力锚索
6、支护的方式。整个破面为东被走向，坡面高度平均为21米，坡长160米，宽19米。边坡为黄土质构造。边坡坡比1：0.75,边坡支护工程工程繁多、锚索钻孔、注浆、混凝土搅拌，用电量大为确保施工现场安全用电，保证工程顺利进展。根据，及等有关标准指定本临时用电方案。2、本工程临时用电电源由甲方提供从场区低配房引出，其自动开关额定电流400A暂时能满足施工要求,继续扩容还在申请办理中，供电为TN-C-S系统。配电系统设置室内总配电房，实行三级配电保护。3、施工现场的电气总平面图是以甲方提供的电源位置及现场实际情况和机械设备、工程位置，生活服务设施位置相互关系而布置的,详见施工平面图。4、编制依据U)甘肃石
7、油总公司五星坪住宅小区护坡工程施工图；(2) ?建设工程施工现场供用电安全标准?GR50194-93；(3) ?建设施工安全检查标准?JGJ59-99；(4) ?施工现场临时用电安全技术标准?JGJ46-2005；(5) ?低压配电系统设计标准?GB50054-95；(6) ?供配电系统设计标准?GB50052-95；(7) ?通用用设备配电设计标准?GB50055-93；(8) ?建设工程临时用电设计与实施手册?，中国电力出版社；(9) ?施工现场临时用电安全技术标准实施手册？，中国建筑工业出版社；(10)施工现场所需施工机械;二、现场主要施工机械序号设备名称及型号数量单台容量合计容量1空压
8、机1175KW175KW2钻孔机3IlKW33KW3注浆泵114KW14KW4电焊机135KW35KW5振捣棒23KW6KW6钢筋调直机GJ7-4019KW9KW7鸨电灯6IKW6KW8混凝土搅拌机133KW33KW9水泵13KW3KW10卷扬机2IlKW22KW11砂浆搅拌罐13KW3KW12木工用电3KW1314合计342KW三、负荷计算(1)空压机查表kx=0.85cos=0.8tg=0.75Pjsl=0.85x175=148.75KWQjsl=148.75xO.75=111.56KVA(2)钻孔机查表kx=0.7cos=0.7tg=1.02Pjs2=0.7X(11+11+11)=23.
9、IKWQjs2=23.1X1.02=23.562KVA(3)切断机、弯曲机、调直机kx=0.7cos=0.7tg=l.02Pjs3=0.7x9=6.3KWQjs3=6.3xl.02=6.426KVA(4)电焊机kx=0.45cos=0.45tg=l.98jc=65%Pes=SejyxCoS二35x0.65x0.45=12.7KWPjs4=0.45X12.7=5.715KWQjs4=5.715X1.98=11.32KVA(5)注浆泵、振捣棒、水泵kx=0.7CoS二0.7tg=l.02Pjs5=0.7x23=16.IKWQjs5=16.1X1.02=16.422KVA(6)木工机械kx=O.3C
10、OS=0.7tg=1.02Pjs6=0.3X3=0.9KWQjs6=0.9xl.02=0.918KVA(7)混凝土搅拌机、搅拌罐kx=O.7Ce)S=0.65tgg=L77Pjs7=0.7x36=25.2KWQjs7=25.2xl.77=44.6KVA(8)卷扬机kx=O.25cos=0.7tg=l.02Pjs8=0.25X22=5.5KWQjs8-5.5xl.02=5.61KVA室外照明kx=lcos=ltg=0Pjs9=lx6=6KWQjs9=6xO=OKVA1、 照明按动力总负荷的10%计算总负荷，单相用电负荷按系统供电部位及供电分配均匀。同时由于单相用电设备功率小于三相负荷设备功率的1
11、5%,所以按三相平衡负荷计算。取K总二0.9PjS总二(Pjsl+Pjs9)X1.1X0.9=235.19KWQjS总工(Qjsl+Qjs9)X1.1x.9=218.17KVA式中k总为各用电设备机具的最大负荷不会同时出现的同期系数。Pjs总总有功计算负荷Qjs总总无功计算负荷Sjs总二陪总顼后总二320KVAIjs总二SjS总100O/J3Ue三320x1000/3x380=487A根据以上数据：查表选用VV22-3x185+1X150电缆(允许截流为600A)。主开关选用HR3-600(40OA)作为总电源开关。2、 线路电缆截面选择：(1)总配置NO.2-01号配电箱(电焊机、钢筋机械、
12、照明、振动机)电缆：Ijs=KxPe/F厂UeCOS二122A根据计算电流，查表选用VV22-3X50+2X25di电缆能满足用电要求。(2)总配置N0.2-02号配电箱(对焊机)电缆：Ijs-KxPe/UeCOS=124A根据计算电流，查表选用VV22-3X50+2X25电缆能满足用电要求，电缆采用直埋敷设。（3）总配置N0.2-03号配电箱（塔吊、电梯、搅拌机、木工机具、照明）电缆：Ijs=KxPe/3-deCOS=129A根据计算电流，查表选用W22-3X502x25能满足用户要求。四、配电线路布置1. 室外线路（非电缆局部）采用绝缘电线外套PVC管埋墙敷设。2. 采用三相五线制系统供电
13、，用铜芯橡皮线，离地面高度不少于2.5米。3. 室内配线用绝缘导线，用PVC管敷设。4. 埋地电缆埋置深度为0.4米，位置为现场离马路边一米处电缆上下各铺50毫米细砂，然后在上面用砖覆盖保护。5. 所有电缆的接头结实可靠，并绝缘包扎，能保证绝缘强度,不承受张力，并保证不进水，不易受潮。6. 电缆接开关、设备时，先分相包扎，然后将分岔口及压接线铜鼻子的多余裸露局部用塑料带包扎。7. 所有电缆的弯曲半径在电缆外径的10倍以上。8. 施工层垂直供点采用VV223X102x6电缆直埋及固定五、开关柜的配电箱的设置1. 本工程采用TN-C-S供电系统，由甲方提供厂区低压配电房，施工现场配电室。2. 电气
14、系统图总配箱分三路接至二级箱，分别提供给（钢筋操作棚）、（对焊机）、（塔吊、泥工间、木工间3. 垂直方向的供电电缆随主体构造升高，提供操作层施工电源采用移动配电箱供给施工机械的方法，保证施工用电的需要，移动配电箱布置根据实际需要设置。六、施工用水布置施工场地内从水源接入后接至各施工点，主管DN50管，接至平面中的各个使用点，采用DN32管接至各楼层，再采用DN15管接至各使用点。七、配电箱及开关箱制作要求1、 配电系统设置室内总配电房和户外分配电箱，实行分级配电。动力配电箱与照明配电箱分开设置，假设合置在同一配电箱内，动力和照明应分路设置。2、 配电箱、开关箱采用铁板制作，导线进出线设在箱体底部，并有防水弯。接线板采用绝缘防火板。3、 配电箱铁板厚度大于L5mm,固定式配电箱的下底与地面的垂直距离不小于1.3m,不大于1.5m,有固定支架。4、 分配电箱与开关箱的距离不超过30m,开关箱与其控制的固定设备的水平距离不超过3m.5、 配电箱、开关箱门琐齐全，设防雨、防尘措施，下班时断电琐门。6、 配电箱、开关箱内元器件安装结实、排列整齐，按其规定位置在配电箱安装板上，不得歪斜和松动。7、 配电箱和开关箱的金属箱体、金属电器安装板及箱内电器的金属底坐、外壳等必须保护接零，配电箱门应用黄绿双色软线与箱体可靠连接。保护零线通过接头端子板连接。8、 配电箱、开关箱
