《高舒适度的毛细管网辐射采暖制冷末端系统.docx》由会员分享,可在线阅读,更多相关《高舒适度的毛细管网辐射采暖制冷末端系统.docx(19页珍藏版)》请在第壹文秘上搜索。

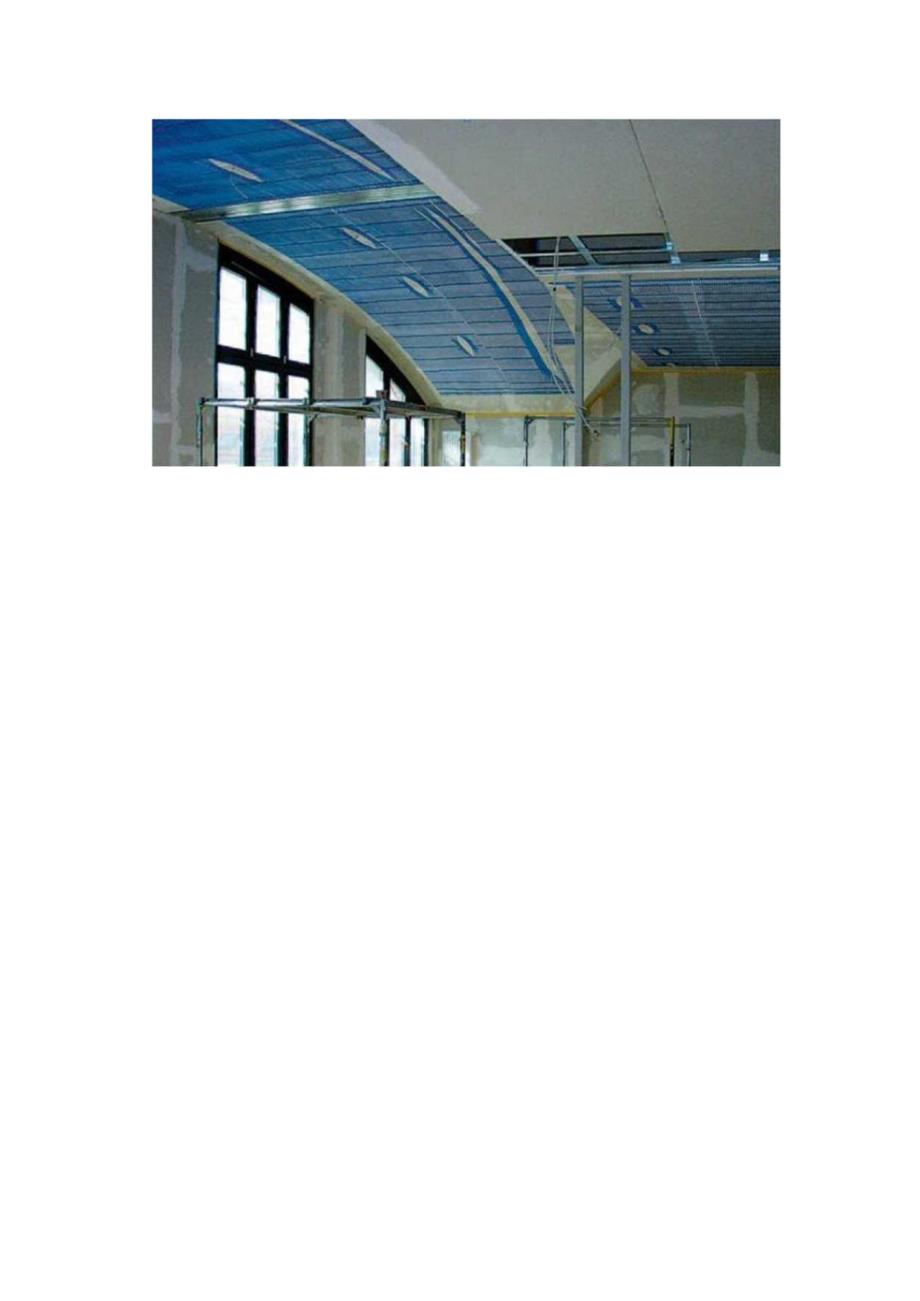

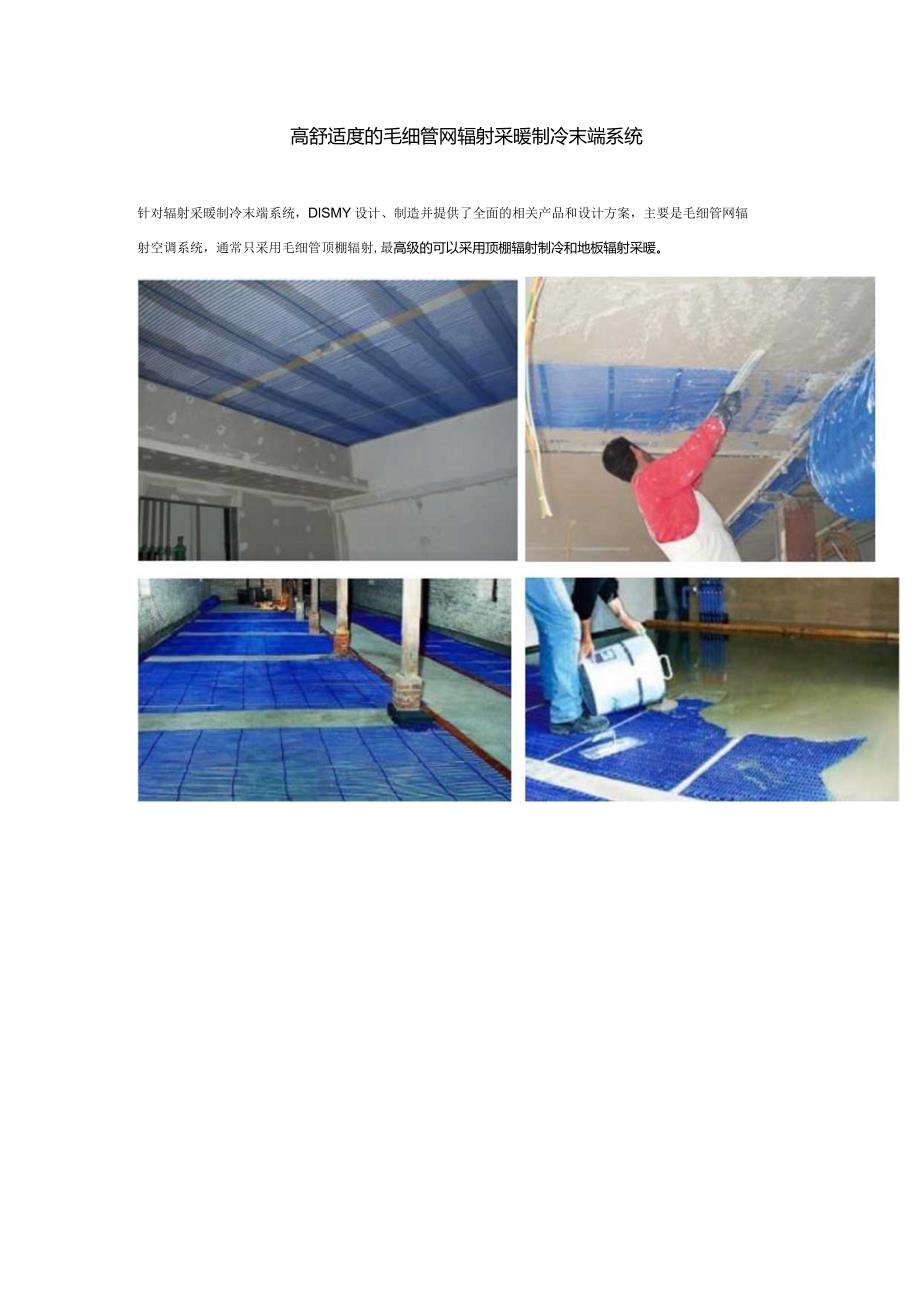

1、高舒适度的毛细管网辐射采暖制冷末端系统针对辐射采暖制冷末端系统,DlSMY设计、制造并提供了全面的相关产品和设计方案,主要是毛细管网辐射空调系统,通常只采用毛细管顶棚辐射,最高级的可以采用顶棚辐射制冷和地板辐射采暖。毛细管辐射空调系统如今,现代建筑的空调系统必须要符合很高的要求。传统的空调系统如通风设备和静态供热很难同时达到最佳热的舒适性、最省的空间和节能的要求。毛细管是这个领域的一项新技术,它可以根据周围环境自动调整红环境的换热量。用水做热媒的毛细管使用的是弹性塑料,直接铺在房间围护结构表面的F方。这样房间的天花板、地板和墙壁就会变得非常的温暖舒适。V这样,使用者和房间表面之间的能量传递就通

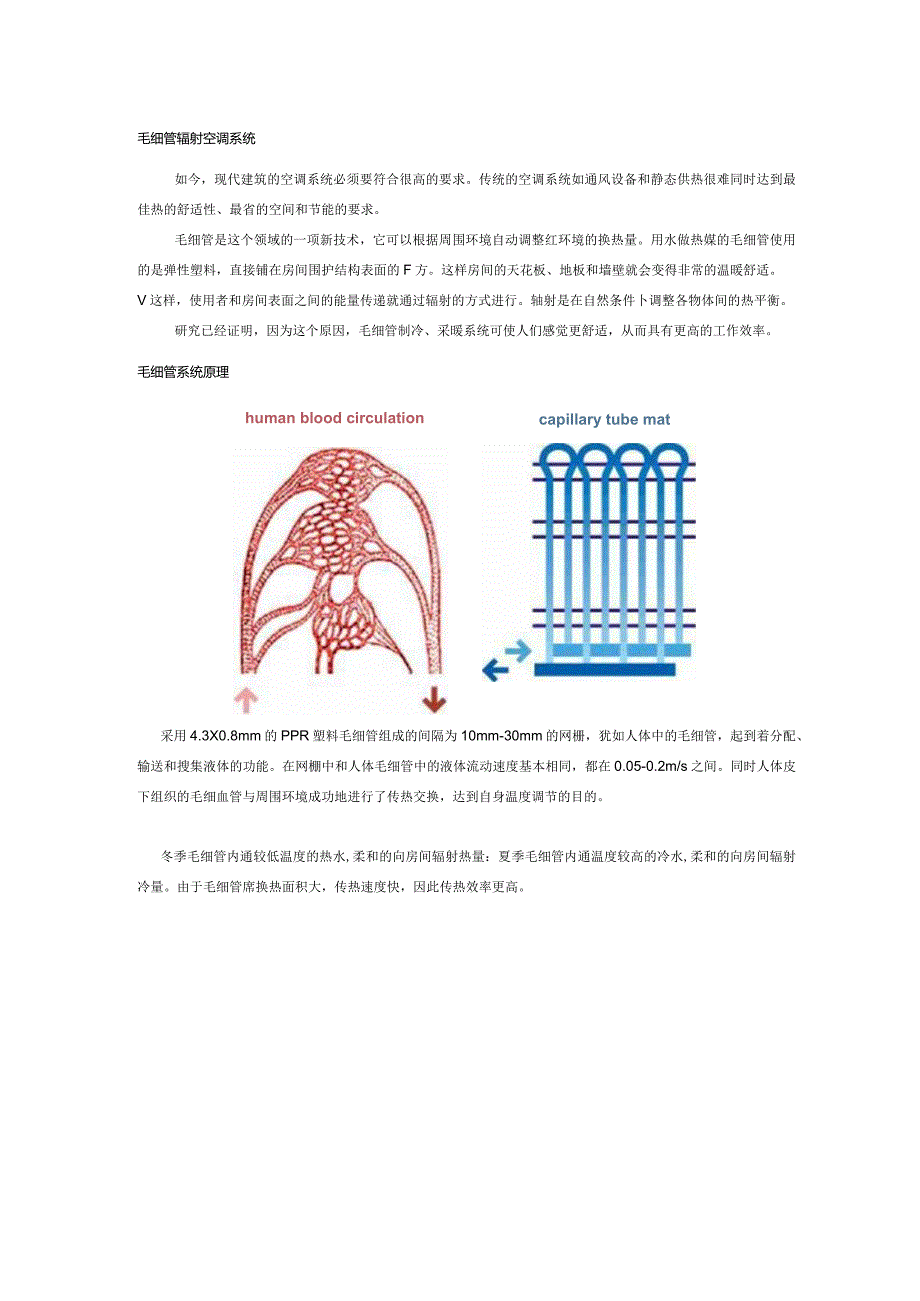

2、过辐射的方式进行。轴射是在自然条件卜调整各物体间的热平衡。研究已经证明,因为这个原因,毛细管制冷、采暖系统可使人们感觉更舒适,从而具有更高的工作效率。毛细管系统原理human blood circulationcapillary tube mat采用4.3X0.8mm的PPR塑料毛细管组成的间隔为10mm-30mm的网栅,犹如人体中的毛细管,起到着分配、输送和搜集液体的功能。在网棚中和人体毛细管中的液体流动速度基本相同,都在0.05-0.2m/s之间。同时人体皮下组织的毛细血管与周围环境成功地进行了传热交换,达到自身温度调节的目的。冬季毛细管内通较低温度的热水,柔和的向房间辐射热量:夏季毛细管

3、内通温度较高的冷水,柔和的向房间辐射冷量。由于毛细管席换热面积大,传热速度快,因此传热效率更高。Code: SB20.000Collectorpipe:20*2.0mm*j:0Capillarytube:4,3*0.8mm-dCapillarytubedistance(八):20mm-:Length(L):750-600OmnI(instepsof10mm)-Width(B):260-68Omm“dSpecificwatercontent:approx.0.37lm2,Specificweight(filled):uptoapprox740gm21dMassflowrateinmats:upt

4、o40kg/hm2*-1“Pressurelossesinmats:dependentonthesizeofthecoolingcircuitzone,approx0,1to2mWs,二Coolingceiling+*Roomconditions:troom=26Od4jtwateraverage=16oC*j/Coolingcapacity,metalcassettes:84Wm2(26.5*j:BTU/h协“Coolingcapacity,plasterceilings:81Wm2(25.5*1BTU/hfl2ACoolingcapacity,plasterboardceilings:70

5、Wm2“(22.2BTUZh吁.,Heatingcapacity:60-70wm227-3Odegre3,Allow,heatingwatertemp.80degree:一.Operatingpressure:Max.10ban毛细管网辐射末端系统的优点I1)高舒适度经实践表明,辐射是舒适性最高的传热方式量和热量都是通过辐射的方式进行的,因而较其他形式的末端形式舒适度比较高。由于网栅由间距很小的平行毛细管均匀分布,热辐射交换面积特别大,所以室内温度非常均匀。热/冷辐射表面基本没有温度区别。并且人体和空间的热交换主要是辐射的形式进行,这一静态制冷及自然温暖的环境使人体感到非常舒适,身体感到的温度

6、比室温高23C这一点可以额外地达到节省能源的目的。每个房间采用单独循环结构,故通过安装在房间的室温调节器可单独控制各房间温度。2)最为安好的空调系统:与传统的风机盘管相比(风机盘管存在电机、风机等室内运动部件,因此,会产生3545dB左右的噪音),毛细管射式空调系统没有室内运动部件,不会产生任何室内噪音,是最为安静的空调系统。3)没有冷凝水盘不存在细菌滋生源.:毛细管席埋设在吊顶内或墙内,主要靠将射传热给建筑物供冷或供热,与风机盘管相比没有凝结水系统,不会发生排水不畅,造成滴水等现象。也不存在传统的风机盘管滴水盘中滋生细菌,账响室内卫生条件的现象。4)节能效果显著:通常毛细管系统的熨季供水温度

7、为16-18度,冬季的供水温度为26-32度,相对于传统空调有较高夏季供水温度和相耐较低的冬季供水温度,可节省大量能源。5)较强的蓄冷/蓄热能力:在系统关闭或停电等状态下的较长时间内温度都不会升高(熨季)或降低(冬季)。6)较强的自调节平衡能力,夏季随着室内温度的升高与辐射面温差加大,提高了辐射冷量。冬季随着室内温度的降低与辐射面温差加大,提高了辐射热量。7)毛细管末端占用建筑净空小,节省建筑空间.。在空调房间内找平后的吊顶下或墙面上先铺设毛细管席,然后抹上5-10mm厚的灰泥,形成辐射面即可。8)毛细管布置灵活,施工方便:由于毛细管重量比较轻,因而布置比较灵活,有多种安装方式,如吊顶抹灰安装

8、、墙面抹灰安装、金属模块安装等,其施工比较方便。9)特别适合同地源热泵配合使用,达到更节能的效果三合一地源热泵+毛细管网辐射空调系统原理图Illlll-三合一地源热泵系统+毛细管网辐射空调系统原理图毛细管网辐射空调控制方式地源热泵和除湿新风机组的控制:机组上设有控制面板,可就地控制机组启停和运行模式;山供、回水温度自动控制机组启停:室内温度和防结露控制:每个房间作为一个空调区域,安装1个防结露温控器,由温控器控制相应回路上电动阀的通断,控制室内温度在设定范围:每个房间安装1-3个露点探测器,当房间湿度较大接近露点时,防结露温控器会自动切断水系统电动阀,启动防结露保护。室内湿度控制:通过除湿新风

9、控制室内湿度在设计范围内。毛细管网辐射空调产品列表英国DISMY毛细管网辐射空调产品列表代码冷量/热量(kw)规格备注毛细管网SB20主管20*2.3mm,毛细管4.3*0,8mm,间距20mm,标准宽度1.04米,长度0.9到6米可定制,深蓝色顶棚墙壁制冷采暖用=SSS一liSB40主管20*2.31巾,毛细管4.3*0.87101,间距40mm,标准宽度1.02米,长度1.8到12米可定制,深蓝色地板采暖用防结露温控器DM3001220V,触摸屏,一周可编程,一天四时段,可接3个露点传感器抹灰用露点感应器带20米通讯线金属吊顶用露点感应器带20米通讯线冷热混水中心DN25,包含电动四通混水

10、阀、比例积分温控阀、混水水泵配合经济型全热回收除湿新风机使用,辐射制冷用规格三U-m=-,r78:2路璐4路5路6路7S&8路DISIY顶栩毛细管网分水器每路含电热执行阀和PP-R活结头,内置流量调节阀,含自动排气阀和排污阀ISiY地暖毛细管网分水占千路含电热执行阀和PP-R活结头,内置流量调节阀,含自动排气阀和排港悯规格2路富褊而明3路4路TT15路6路7Q&IWMi11t8路品名型号规格备注经济型全热回收除湿新风机DR-250-E250风量,404kgh除湿量,3.22kw制冷量,1.47kw制热量,需冷热水支持,不带内循环和二氧化碳空气质量传感器适用80-100平方空调面积经济型全热回收

11、除湿新风机DR-350-E350风量,5.66kgh除湿量,4.4kw制冷量,1.93kw制热量,需冷热水支持,不带内循环和二氧化碳空气质量传感器适用120-150平方空调面积经济型全热回收除湿新风机DR-500-E500风量,8.08kgh除湿量,6.28kw制冷量,2.75kw制热量,需冷热水支持,不带内循环和二氧化碳空气质量传感曙适用200-250平方空调面积空气源全热回收除湿新风机DR-250-A250风量,4.04kgh除湿量,3.22kw制冷量,1.47kw制热量,自带压缩机,空气源热泵型,带内循环节能功能和二氧化碳空气质量传感器适用80-100平方空调面积空气源全热回收除湿新风机

12、DR-350-A350风量,5.66kgh除湿量,4.4kw制冷量,1.93kw制热量,自带压缩机,空气源热泵型,带内循环节能功能和二氧化碳空气质量传感渊适用120-150平方空调面积空气源全热回收除湿新风机DR-SOO-A500风量,808kgh除湿量,6.28kw制冷量,2.75kw制热量,自带压缩机,空气源热泵型,带内循环节能功能和二氧化碳空气质量传感器适用200-250平方空调面积空气源全热回收除湿新风机DR-650-A650风量,8.4kgh除湿量,5.2kw制冷量,3.58kw制热量,自带压缩机,空气源热泵型,带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积地

13、源型全热回收除湿新风热泵DR-250-W250风量,4.04kgh除湿量,3.22kw制冷量,适用250-3501.47kw制热量,自带压缩机,地源热泵型,带内循环节能功能和二氧化碳空气质量传感器平方空调面积地源型全热回收除湿新风热泵DR-350-W350风量,5.66kgh除湿量,4.4kw制冷量,1.93kw制热量,自带压缩机,地源热泵型,带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积地源型全热回收除湿新风热泵DR-500-W500风量,8.08kgh除湿量,6.28kw制冷量,2.75kw制热量,自带压缩机,地源热泵型,带内循环节能功能和二氧化碳空气质量传感器适用

14、250-350平方空调面积地源型全热回收除湿新风热泵DR-650-W650风量,8.4kgh除湿量,5.2kw制冷量,3.58kw制热量,IooPa余压,地源侧流量1.4吨/小时,无需冷热源支持,带内循环节能功能和二氧化碳空气质量传感器适用250-350平方空调面积方形室内消音通风口250*125mm加长以50mm为单位。l(二J铝合金地面出风孔板1000*80mm毛细管网福射空调专用地源热泵和空气源热泵产品资料清查看帝思迈热泵说明书。毛细管网超薄地暖介绍毛细管网超薄地暖一一全球最先进的地暖系统毛细管网一般以水为介质输送能量,具有高效节能和高舒适度的特点。毛细管网可以与装饰层结合安装在顶棚、地面或墙面,均匀散布能量,就像皮肤中的毛细血管一样柔和地调节室内温度。使用者和房间表面之间的能量传递就通过辐射的方式进行。普通地板采暖系统的局限性:1、地板采暖地面先蓄热再散热,热惯性一般4一6小时,自动或手动控制调节温度都不能准确和及时调
