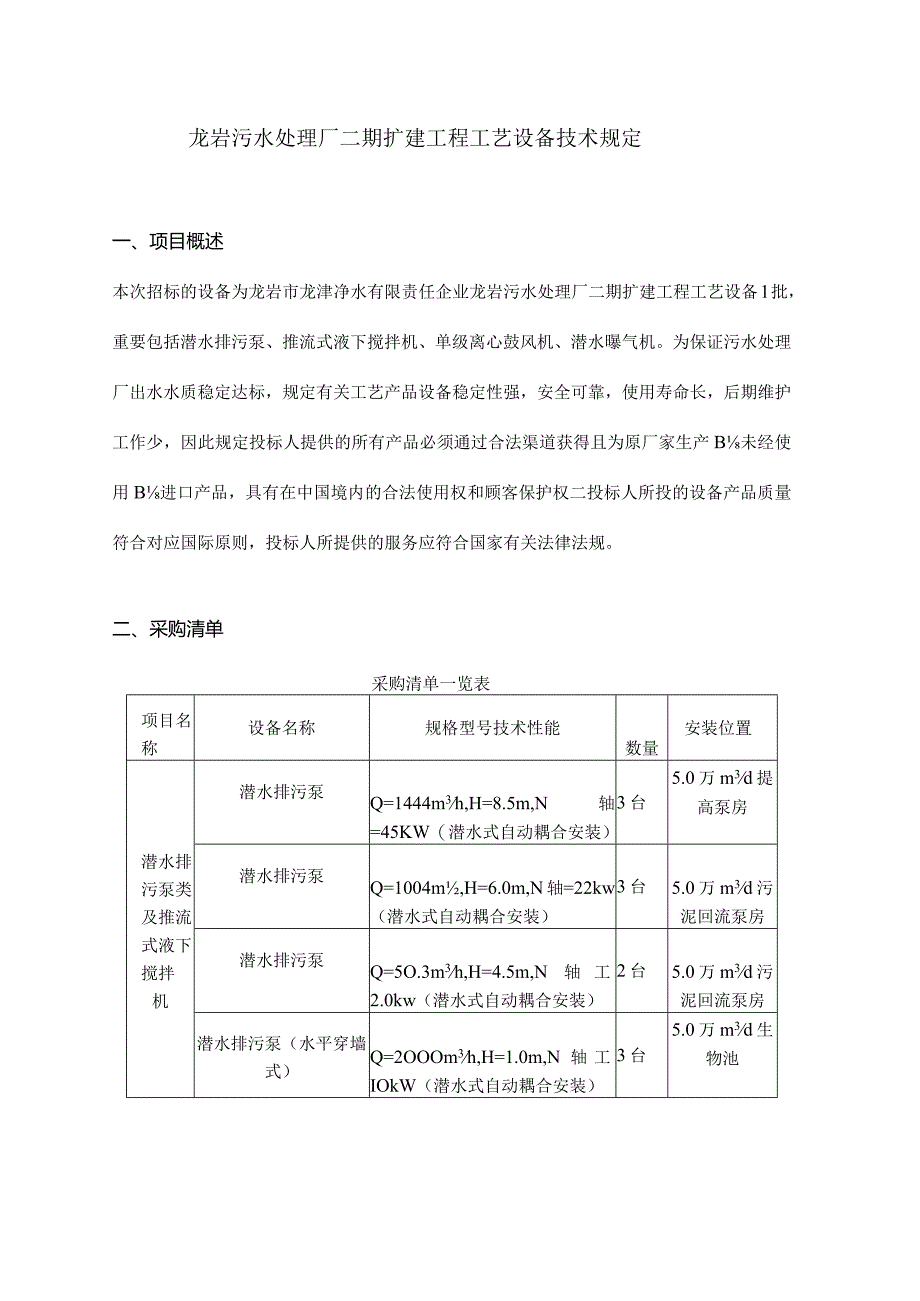

1、龙岩污水处理厂二期扩建工程工艺设备技术规定一、项目概述本次招标的设备为龙岩市龙津净水有限责任企业龙岩污水处理厂二期扩建工程工艺设备1批,重要包括潜水排污泵、推流式液下搅拌机、单级离心鼓风机、潜水曝气机。为保证污水处理厂出水水质稳定达标,规定有关工艺产品设备稳定性强,安全可靠,使用寿命长,后期维护工作少,因此规定投标人提供的所有产品必须通过合法渠道获得且为原厂家生产B未经使用B进口产品,具有在中国境内的合法使用权和顾客保护权二投标人所投的设备产品质量符合对应国际原则,投标人所提供的服务应符合国家有关法律法规。二、采购清单采购清单一览表项目名称设备名称规格型号技术性能数量安装位置潜水排污泵类及推流

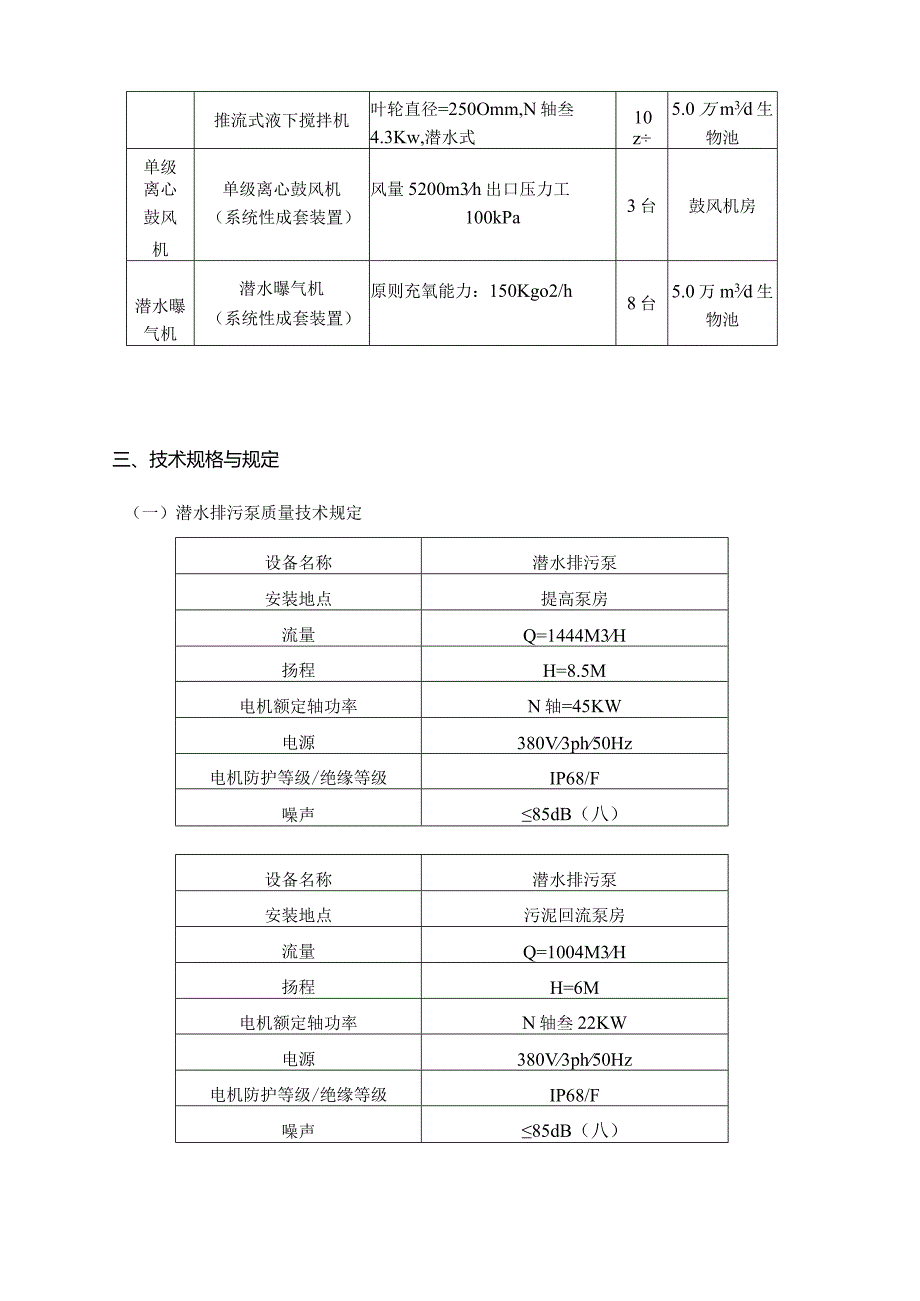

2、式液下搅拌机潜水排污泵Q=1444m3h,H=8.5m,N轴=45KW(潜水式自动耦合安装)3台5.0万m3d提高泵房潜水排污泵Q=1004m,H=6.0m,N轴=22kw(潜水式自动耦合安装)3台5.0万m3d污泥回流泵房潜水排污泵Q=5O.3m3h,H=4.5m,N轴工2.0kw(潜水式自动耦合安装)2台5.0万m3d污泥回流泵房潜水排污泵(水平穿墙式)Q=2OOOm3h,H=1.0m,N轴工IOkW(潜水式自动耦合安装)3台5.0万m3d生物池推流式液下搅拌机叶轮直径=250Omm,N轴叁4.3Kw,潜水式10z5.0万m3d生物池单级离心单级离心鼓风机风量5200m3h出口压力工3台鼓

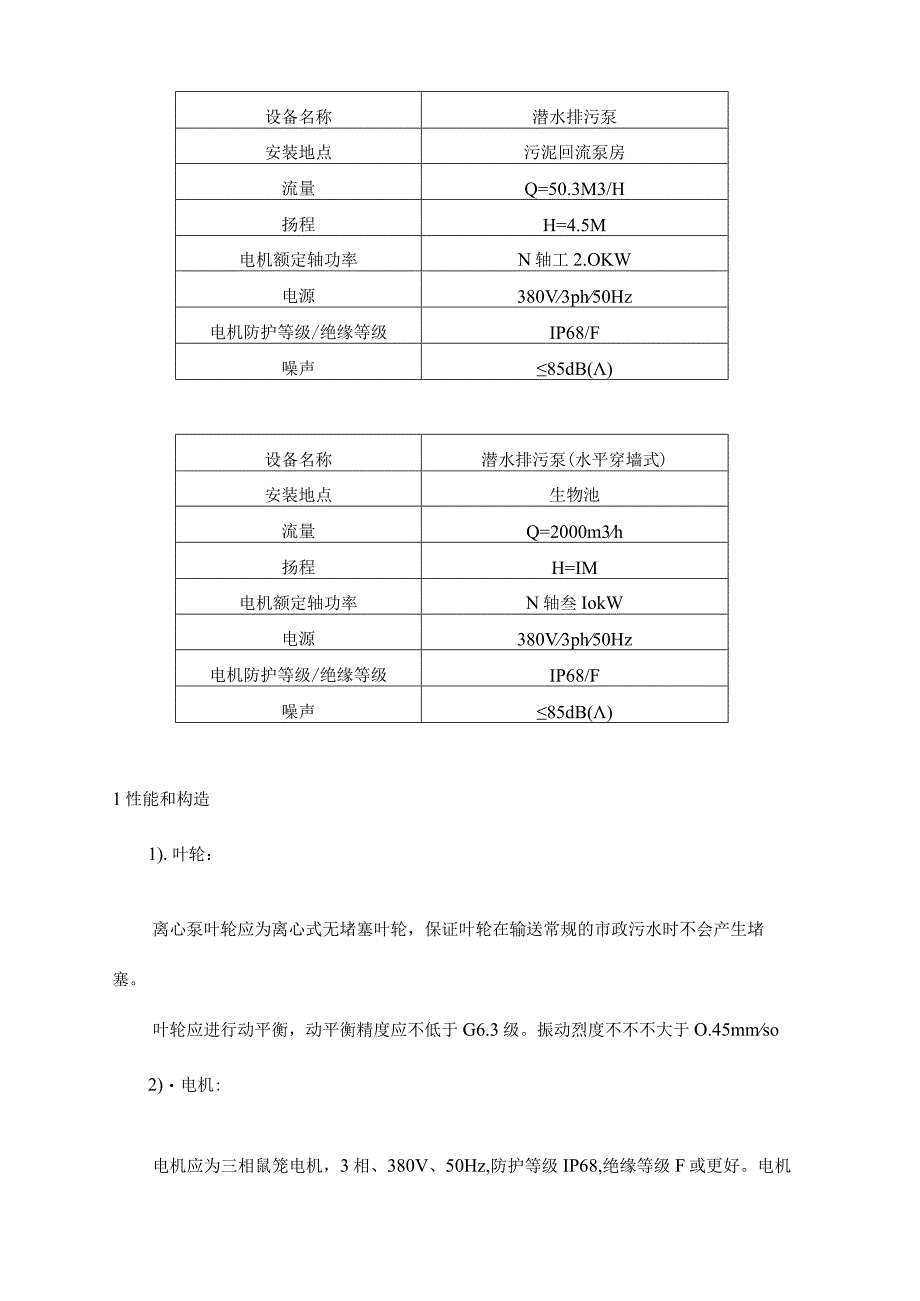

3、风机房鼓风(系统性成套装置)100kPa机潜水曝气机潜水曝气机(系统性成套装置)原则充氧能力:150Kgo2/h8台5.0万m3d生物池三、技术规格与规定(一)潜水排污泵质量技术规定设备名称潜水排污泵安装地点提高泵房流量Q=1444M3H扬程H=8.5M电机额定轴功率N轴=45KW电源380V3ph50Hz电机防护等级/绝缘等级IP68/F噪声85dB(八)设备名称潜水排污泵安装地点污泥回流泵房流量Q=1004M3H扬程H=6M电机额定轴功率N轴叁22KW电源380V3ph50Hz电机防护等级/绝缘等级IP68/F噪声85dB(八)设备名称潜水排污泵安装地点污泥回流泵房流量Q=50.3M3/H

4、扬程H=4.5M电机额定轴功率N轴工2.OKW电源380V3ph50Hz电机防护等级/绝缘等级IP68/F噪声85dB()设备名称潜水排污泵(水平穿墙式)安装地点生物池流量Q=2000m3h扬程H=IM电机额定轴功率N轴叁IokW电源380V3ph50Hz电机防护等级/绝缘等级IP68/F噪声85dB()1性能和构造1).叶轮:离心泵叶轮应为离心式无堵塞叶轮,保证叶轮在输送常规的市政污水时不会产生堵塞。叶轮应进行动平衡,动平衡精度应不低于G6.3级。振动烈度不不不大于O.45mmso2)电机:电机应为三相鼠笼电机,3相、380V、50Hz,防护等级IP68,绝缘等级F或更好。电机的配置应保证在

5、H-Q曲线上任一点工作时,都不会出现过载。电机能每小时启动可达15次。能连接泵送温度最高为401的介质,并且定子绕组的平均温升不超过80o电机启动电流不超过额定电流的6倍,功率因数应0.80。电机容量应按水泵运行也许出现aJ最大轴功率与传动装置效率配置,并按有关规范留有8%以上的储备系数。3).电机必须与泵为同一厂家制造。4)轴封:采用两个上下双重独立的高质量机械密封系统,可以顺时针或逆时针转动,而不会带来不良后果。机械密封均采用碳化鸽或碳化硅,介质酸碱度范围为pH69。机械密封应当是免维护的,润滑与被输送液体相隔开,应能抵御热冲击,并具有良好紧急运行0特点。制造厂应保证机械密封的使用寿命不低

6、于25000小时。5) .轴承:应采用高质量的终身润滑轴承,轴承额定工作寿命(LlO)应不不大于100000小时。6) .电缆和电缆密封:电机应配有用于控制和动力水下电缆,每根电缆均有一种单独0进口,并进行可靠B密封。电缆应伸进接线室,并用可反复使用的橡胶密封件密封或树脂或其他罐装密封材料密封。7)水泵监控装置:水泵监测装置应包括漏水、定子绕组和上下轴承过载时发出有关讯号。8) .泄漏传感器:在油室、定子室中提供一种探测液体泄漏的传感器,所有讯号都应分别监测并在水泵或电机出现严重损坏前分别发出报警讯号。9) .热保护:电机0每一项均由常闭型温度传感器保护,三个传感器应串联连接,这些传感器都应在

7、摄氏140C时断开,可以与电机过载保护相连接,并接至控制柜,与控制柜连接。为了指示轴承的磨损,在上、下轴承处各设有一常闭型温度传感器,在主轴或电机的其他部件出现严重损坏前温度传感器应当断开。10) .磨损环:磨损环系统应能保证蜗壳和叶轮吸口之间B有效0间隙性,叶轮间隙应可调,当泵由于磨损效率减少时,应当通过调整叶轮B间隙来恢复水泵B效率。11) .潜水泵出水法兰与出水弯座为重力自动无刮擦性耦合,泵的效率考核应包括出水弯座在内,泵的出水端面与出水管弯座的耦合面可嵌装胶圈或金属面对金属面直接耦合,均应密封可靠。2重要材质2.1潜水排污泵叶轮铸铁GG25或球墨铸铁耦合装置铸铁GG25主轴不锈钢AIS

8、I431或更好导轨不锈钢AISI304机械密封碳化鸨或者碳化硅与介质接触紧固件不锈钢316泵、电机壳体铸铁GG252.2潜水排污泵(水平穿墙式)叶轮不锈钢316或更好壳体铸铁GG25或更好耦合装置不锈钢304或更好主轴不锈钢ASTM420或更好导流圈不锈钢304或更好导轨不锈钢304机械密封碳化鸨或者碳化硅与介质接触紧固件不锈钢3163防腐处理制造水泵的所有材料应合用于污水厂的腐蚀环境,对未经保护或非防腐性材料,应按行业原则进行除锈处理和涂防锈漆。4控制系统潜水离心泵均由位于MCC控制室日勺MCC控制柜(不属本标范围)控制。MCC控制柜只为电动机提供基于电流测量B短路保护、接地故障保护以及过载

9、保护。潜水离心泵供货商应根据其所供潜水离心泵B保护规定按需为其配置对应的专用保护(如潜水电机的轴温保护、泄漏保护等),保证所供设备长期、可靠、安全的运行。专用保护应由本协议配套提供的专用保护继电器实现。专用保护继电器电源应采用AC220V。故障输出为干结点无源继电器信号,触点容量220V5Ao专用保护继电器安装在设备现场,专用保护继电器现场安装所需B现场保护箱以及现场安装支架应由本协议配套提供,价格计入本协议总价。专用保护继电器现场保护箱应采用耐腐蚀性的玻璃纤维加强的聚碳酸酯材料制成,防护等级IP65。专用保护继电器与潜水离心泵之间丛J连接电缆需由本协议配套提供,价格计入本协议总价。如专用保护

10、继电器需安装在MCC控制柜中,本协议中标人并应积极配合MCC控制柜承包商做好专用保护继电器日勺使用设计、安装、调试工作。连接潜水电机的潜水电缆(包括动力以及控制电缆)应由本协议中标人配套供应,电缆长度均按15m供应。5检查和调试1)参照原则IS09906泵验收试验规程(2级)GB50275-98泵安装工程施工及验收规范GB50334-2023都市污水处理厂工程质量验收规范制造厂潜水泵安装维修手册2)现场检查和调试 潜水泵安装后,中标人应按技术指标进行检查,并符合设计规定。 带负荷运转24小时(根据进水池的水位确定运行时间),检测其流量、扬程及效率与否符合设计规定。 运转时应平稳、无异常声音和振

11、动,电机电流、功率因数值正常,潜水电机外壳防护等级IP68。6备件中标人应根据如下清单提供随机备件。序号备件名称数量备注1机械密封1套各套潜水泵2。型密封圈1套各套潜水泵3上下轴承1套各套潜水泵此外,需列出叶轮的单价。此后招标人若采购该配件,投标人应保证叶轮及其他备品备件在23年内的配件供应并且不高于投标价格。(二)推流式液下搅拌机质量技术规定设备名称潜水推流器安装地点生物池潜水推流器总数量10台*叶轮型式自清防缠绕后掠式大螺旋桨*叶轮直径=2500mm转速=35rpm推力三330ON*电机额定轴输出功率4.3kW*池底平均流速=0.3ms电源380V3ph50Hz电机防护等级/绝缘等级IP6

12、8/F噪声85dB(八)1性能和构造1)应能每日24小时持续运行。2)推流器基本轴功率应不不不不大于Iw/(池容积),并应考虑池型系数、污泥校正系数原因,保证水体完全混合。3)导轨系统可自由调整推流机B提高和下降,并不必排空水池状况下拆卸和安装推流器。推流器所有B重量受力在一种支架上,并且这个支架必须可承受推流器形成的推力。4)壳体推流器日勺壳体为优质铸铁或更高,壳体厚度应足以承受荷载,其表面应平整无气孔,转动头部应呈流线型。5)螺旋浆叶片设计须具自清洁功能,两片叶片,叶轮与轴之间须装有锁定装置,以防转动时松动,叶轮静平衡试验的容许不平衡矩应符合规定。叶片材质为玻璃纤维强化聚氨脂或更好。6)齿

13、轮箱齿轮箱为一种配有高精度、低负载齿轮0两级、圆柱形的斜齿轮箱,齿轮应作淬火磨齿处理,表面硬度HB5862,服务系数2,轴承额定寿命(LlO)不不不不大于50000小时,输出轴应完全与搅拌介质隔离。7)轴封每台推流器配有一种三密封以便将推流器的各部分分开。叶轮轴上的外密封为一种具有一种静止和一种正向传动旋转的耐腐蚀烧结碳化硅碳化鸨环0机械密封。密封在一种通过水力作用对重叠密封面以恒定速度进行润滑0油室中运行。只有外密封B密封面才可以暴露在搅拌液体中。叶轮轴上的内密封为一种丁盾橡胶唇密封,它能将叶轮轴油室与齿轮箱油室隔绝开来。第三个密封为一种安装在电机轴上B丁懵橡胶唇密封,可以隔离齿轮箱油室与定

14、子室。机械密封应合用于pH510介质。机械密封的使用寿命不低于25000小时。机械密封应设计成可以反转,而不会带来不良后果。8)制造推流器的所有材料应合用于污水厂的腐蚀环境,对未经保护或非防腐性材料,应按行业原则进行除锈处理和涂防锈漆。9)潜水推流器电机具下列设计特性潜水型三相鼠笼型异步电机,防护等级为IP68,绝缘等级F级或更好,B级温升,电机轴和转子作平衡,380V,3相,50Hzo潜水电机须设计为可持续运行,每小时可启动至少15次。*潜水电机与推流器应是同一厂家制造。10)电缆和电缆密封电机应配有用于控制和动力的水下型电缆,每根电缆均有一单独的进口,并进行可靠0密封,且电缆应配防护网罩,以保护电缆在搅拌机运行时不受损。11)推流机监控装置搅拌机应至少设置泄漏传感器和温度传感器的监测系统,用于定子室密封泄漏、定子绕组高温及电机接线盒湿度监控,信号需独立显示。2.安装提高系统安装系统应包括耦合式基座、导轨、吊链或钢索,并配有臂式起吊架和手动提高装置。3重要材料电机壳体优质铸铁GG
