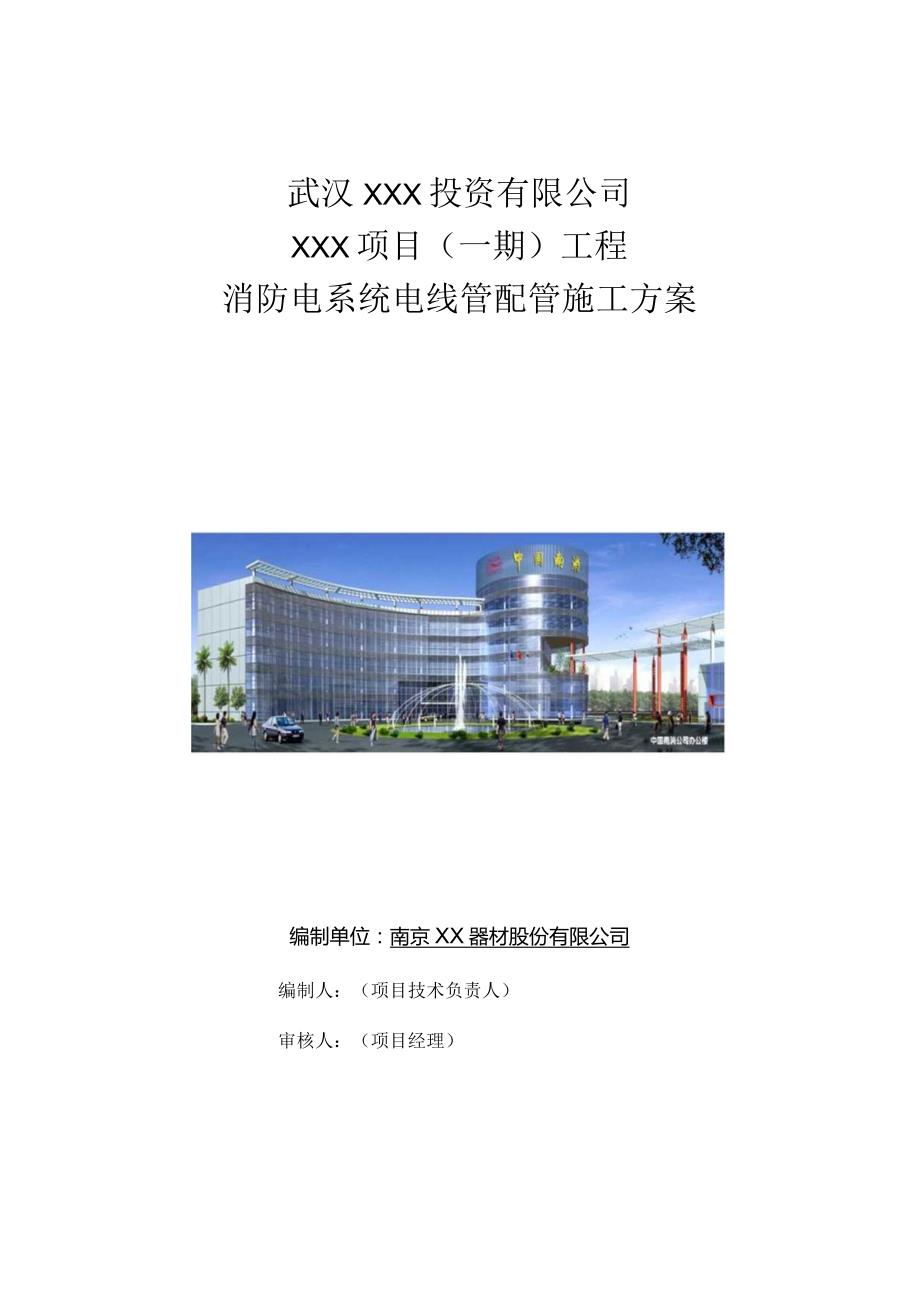

(10315-13)房建项目电线管施工方案.docx_第1页
第1页 / 共12页

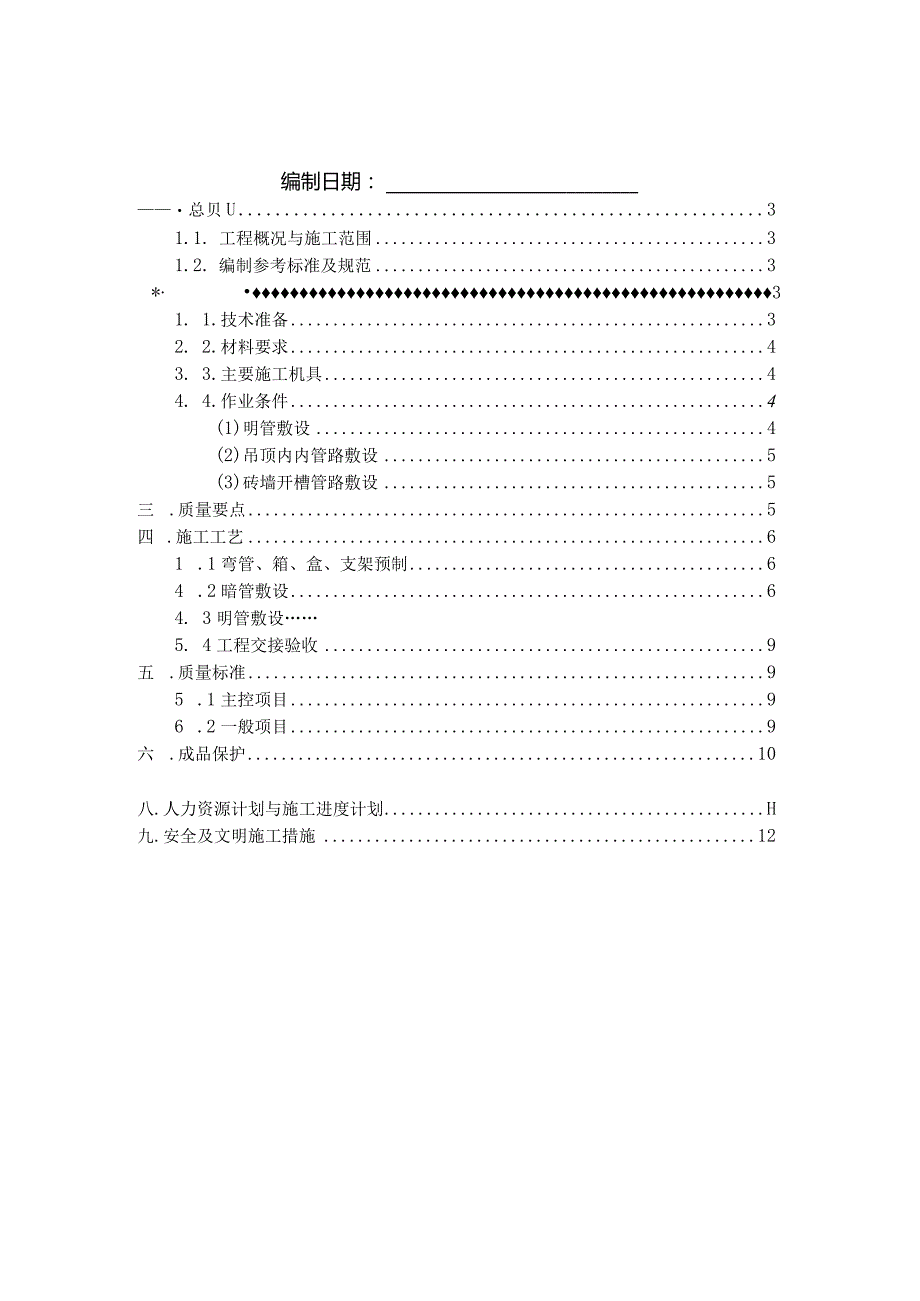

(10315-13)房建项目电线管施工方案.docx_第2页
第2页 / 共12页

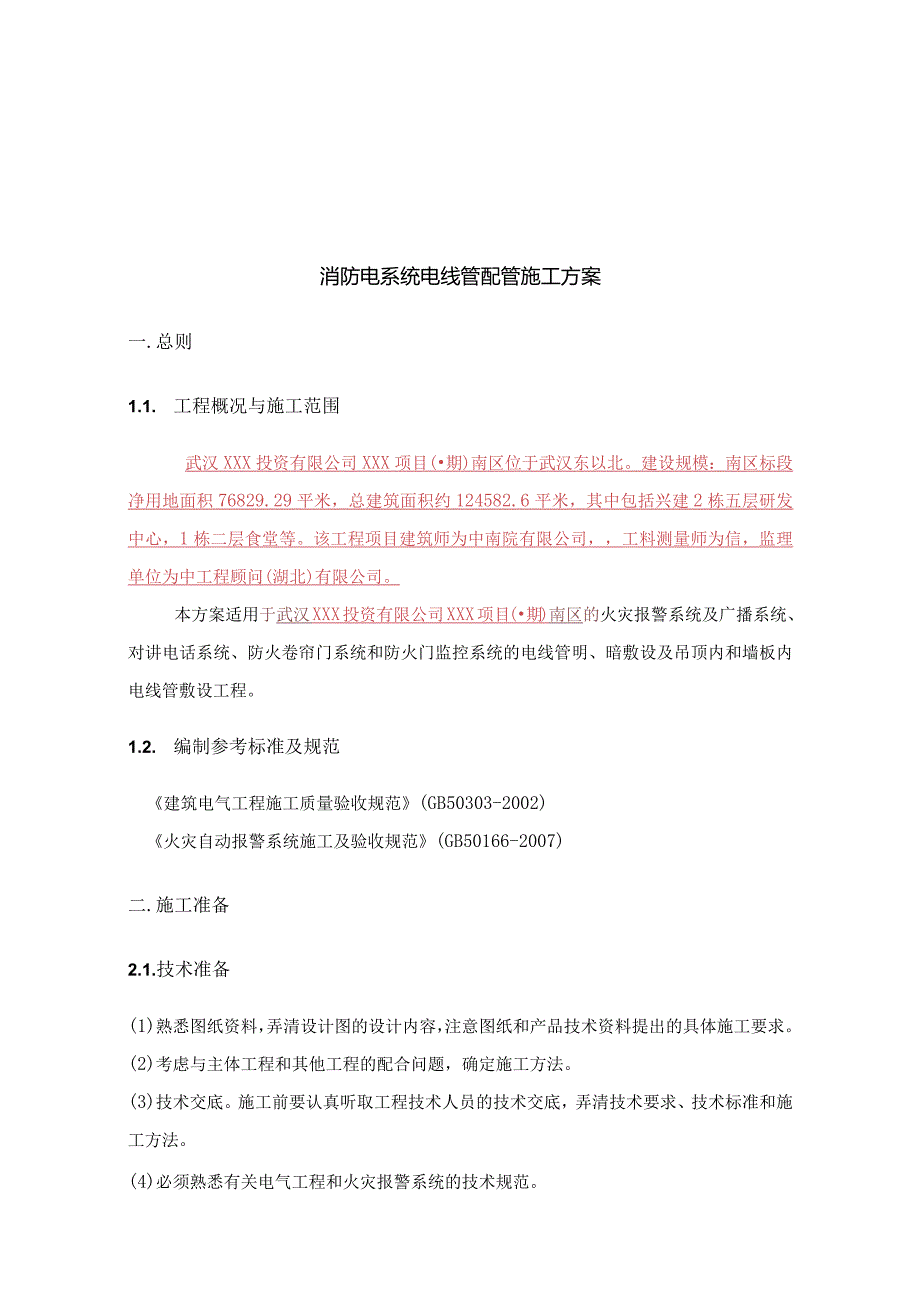

(10315-13)房建项目电线管施工方案.docx_第3页
第3页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第4页
第4页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第5页
第5页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第6页
第6页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第7页
第7页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第8页
第8页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第9页
第9页 / 共12页
(10315-13)房建项目电线管施工方案.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《(10315-13)房建项目电线管施工方案.docx》由会员分享,可在线阅读,更多相关《(10315-13)房建项目电线管施工方案.docx(12页珍藏版)》请在第壹文秘上搜索。

1、武汉XXX投资有限公司XXX项目(一期)工程消防电系统电线管配管施工方案编制单位:南京XX器材股份有限公司编制人:(项目技术负责人)审核人:(项目经理)编制日期:总贝U31.1. 工程概况与施工范围31.2. 编制参考标准及规范3*31. 1.技术准备32. 2.材料要求43. 3.主要施工机具44. 4.作业条件4(1)明管敷设4(2)吊顶内内管路敷设5(3)砖墙开槽管路敷设5三 .质量要点5四 .施工工艺61 .1弯管、箱、盒、支架预制64 .2暗管敷设64. 3明管敷设5. 4工程交接验收9五 .质量标准95 .1主控项目96 .2一般项目9六 .成品保护10八.人力资源计划与施工进度计

2、划H九.安全及文明施工措施12消防电系统电线管配管施工方案一.总则1.1. 工程概况与施工范围武汉XXX投资有限公司XXX项目(期)南区位于武汉东以北。建设规模:南区标段净用地面积76829.29平米,总建筑面积约124582.6平米,其中包括兴建2栋五层研发中心,1栋二层食堂等。该工程项目建筑师为中南院有限公司,工料测量师为信,监理单位为中工程顾问(湖北)有限公司。本方案适用于武汉XXX投资有限公司XXX项目(期)南区的火灾报警系统及广播系统、对讲电话系统、防火卷帘门系统和防火门监控系统的电线管明、暗敷设及吊顶内和墙板内电线管敷设工程。1.2. 编制参考标准及规范建筑电气工程施工质量验收规范

3、(GB50303-2002)火灾自动报警系统施工及验收规范(GB50166-2007)二.施工准备2.1.技术准备(1)熟悉图纸资料,弄清设计图的设计内容,注意图纸和产品技术资料提出的具体施工要求。(2)考虑与主体工程和其他工程的配合问题,确定施工方法。(3)技术交底。施工前要认真听取工程技术人员的技术交底,弄清技术要求、技术标准和施工方法。(4)必须熟悉有关电气工程和火灾报警系统的技术规范。2.2.材料要求(1)使用的管材、器材应符合国家现行技术标准的规定及XXX技术规范,并应有产品合格证。(2)管材及器材的规格型号应符合本标准及设计要求;钢质接线盒、分线盒、直管接头、管接头、金属线管管卡、

4、预埋盒等的规格应与面板、盖板相配套,本工程采用SC热镀锌焊接钢管和JDG线管。(3)管卡、支架、吊杆及盒箱等金属件,均应镀锌;紧固件均应使用镀锌件。(4)所需材料:电线电线管、弯管、可挠金属管、配电箱、接线箱、直管接头、爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架、吊杆、镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺丝、铁钉、防火涂料、机油、铁丝等。2.3.主要施工机具(1)扣压器、手扳弯管器、砂轮锯、台钻、手电钻、电锤。(2)专用板子、活扳手、钢锯、扁铿、半圆铿、手锤。(3)水平尺、角尺、卷尺、尺杆、皮尺、线坠、小线等。(4)绝缘手套、工具袋、高凳、人字梯等。2.4. 作业条件(1)明管

5、敷设配合土建结构安装好预埋件。令配合土建内装修油漆、浆活完成后进行明配管。令采用胀管安装时,必须在土建抹灰后进行。吊顶内内管路敷设令内部装修施工时,配合土建做好吊顶点位及报警设备位置翻样图,并在楼板或地面弹出实际位置。(3)砖墙开槽管路敷设令二次墙体砌筑完成后,配合装修做好报警设备点位确认,并在墙面上弹出实际位置。三.质量要点(1)煨弯处出现凹扁过大或弯曲半径不够倍数的现象。其原因及解决办法有:使用扳手弯管器时,移动要适度,用力不要过猛。使用液压弯管器或煨管机时,模具应配套,管子的焊缝应在侧面。热煨时,砂子要灌满,受热均匀,煨弯冷却要适度。(2)暗配管路弯曲不宜过多。敷设管路时,应按设计图要求

6、及现场情况,沿最近的路线敷设。(3)预埋盒、箱、支架、吊杆歪斜,或者盒、箱里进外出严重,应根据具体情况进行修复。(4)剔注盒、箱出现空、收口不好,应在稳筑盒、箱时,其周围灌满灰浆,盒箱口应及时收好后再穿线、安装器具。(5)预留管的位置不准确。配管时未按设计图要求,找出轴线尺寸位置,造成定位不准。应根据设计图要求进行修复。(6)套接钢导管及其金属附件组成的电线管路,当管与管、管与盒(箱)连接符合套接钢导管电线管路施工及验收规程中管路连接规定时,连接处可不设置跨接接地线。管路外壳应有可靠接地。(7)明配管、吊顶内或护墙板内配管,固定点不牢、螺丝松动、管卡子固定点过大或不均匀。应采用配套管卡,固定牢

7、固,保证间距均匀。(8)暗配管路堵塞,配管后应及时扫管,发现管堵及时修复,配管后应及时用管堵将管口堵严。(9)管口不平齐有毛刺需清理,断口后应及时将管口处理光滑。(10)受到破坏的镀锌层应及时补刷含锌漆。四.施工工艺4.1弯管、箱、盒、支架预制根据施工图加工好各种弯管、盒箱支架。电线弯管可采用冷煨法及定型弯管。冷煨法:一般管径25mm及以下时,可使用手扳煨管器,将管子插入煨管器,逐步煨出所需的角度;管径32mm及以上时,可使用液压弯管器。4.2暗管敷设D箱盒测位:根据施工图纸确定箱盒轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出箱盒实际位置。成排成列的箱盒位置,应挂通线或十字线安

8、装找正。2)暗配的电线管路宜沿最近的线路敷设,并应减少弯曲;埋入墙体或混凝土内的导管,与墙体或混凝土表面的净距不应小于15mm。3)剔槽孔:砖墙或砌体墙需剔槽时,应在槽两边弹线,用快鎏子剔。槽宽及槽深均应比管外径大5mm。为宜。预制圆孔时,楼板上点位打孔位置,用手锤由板下向上打;预制实心板上点位打孔,可先在板上面用电锤打孔,在板下面用手锤、塞子扩孔,孔径大小应比接线盒稍大为宜。4)管子切断:常用钢锯、无齿锯、砂轮锯进行切管,将需要切断的管子度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口处理光滑无毛刺,管内铁屑除尽。5)稳注箱、盒:根据施工管路的要求,加工箱盒时注意引出管的方向。砖墙、砌体墙

9、及预制楼板的箱盒,用高强度的水泥砂浆稳注,灰浆应饱满、平整、牢固;坐标正确。预制楼板上的点头盒应安装好卡铁和桥杆,在楼板下面装设托板后再稳注;6)进入落地式控制柜的电线管路,排列应整齐,管口应高出配电箱基础面不小于50mmo7)管路连接:7.1 套接钢导管管路连接应采用专用工具操作。严禁熔焊连接。上好管箍后,管口应对严。7.2 套接钢导管管路连接处,两侧连接的管应平整、光滑、无毛刺、无变形,管材插入连接套管接触应紧密。接处,管插入连接套管前,插入部分的管端应保持清洁,连接处的缝隙应有封堵措施。7. 3套接钢导管管路与盒(箱)连接时,应一孔一套,管径与盒(箱)敲落孔应吻合。管与盒(箱)的连接处,

10、应采用爪型螺纹帽和螺纹管接头锁紧。7.4 两根及以上管路与盒(箱)连接时,排列应整齐、间距均匀。不同管径的管材,同时插入盒(箱)时,应采取技术措施。7.5 套接钢导管管路敷设完毕后,管路固定牢固,连接处符合规定,易进异物的端头应封堵。8)管路两个接线点之间的距离在下列长度范围内,应加装接线盒。接线盒的位置应便于穿线和检修:a.管路无弯时,不超过30m;b.管路有一个弯时,不超过20m;c.管路有两个弯时,不超过15m;d.管路有三个弯时,不超过8m。9)管入箱盒应采用爪型螺纹管接头。使用专用扳子锁紧,爪形锁紧螺母护口要良好,使金属箱盒达到导电接地的要求。箱盒开孔应整齐,开孔应与管径相匹配,要求

11、一管一孔,不得开长孔。铁制箱盒严禁用电气焊开孔。两根以上管入箱盒时,管头长短要求一致,间距均匀,排列整齐。10)管路固定:a.钢筋混凝土墙及楼板内的管路,每隔Im左右用铁丝绑扎在钢筋上。b.砖墙或砌体墙剔槽敷设的管路,每隔Im左右用铁丝绑扎、铁钉固定。4.3明管敷设D根据设计图加工支架、吊架、抱箍等铁件,以及各种箱盒、弯管。明管敷设工艺与暗管敷设工艺相同之处参见相关部分。2)弯管(包括定型弯管)、支架、吊架预制加工:明配管弯曲半径一般不小于管外径的6倍;当两个接线盒之间只有一个弯曲时,其弯曲半径不宜小于管外径的4倍,加工方法可采用冷煨法和定型弯管。支架、吊架应按设计图纸要求进行加工。支架、吊架

12、的规格设计无规定时,应不小于以下规定:扁钢支架:30mm30mmX3mm;角钢支架:25mm25mm3mm;镀锌通丝中6、8、IO03)测定箱盒及固定点的位置a.根据设计首先测出箱盒与出线口等的准确位置。测量时最好使用自制尺杆。,b.根据测定的箱盒位置,把管路的垂直、水平走向弹出线,按照安装标准规定的固定点间距的尺寸要求,计算确定支架、吊架的具体位置。c.固定点的间距应均匀,管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150300mm0d.固定方法:胀管法、木砖法、预埋铁件焊接法、稳注法、剔注法、抱箍法。e.箱盒固定:采用定型箱盒,需在箱盒下侧100150mm处加稳固支架,将管固定在支架

13、上,箱盒安装应牢固平整,开孔整齐,并与管径相吻合。要求一管一孔,不得开长孔。铁制箱盒严禁气焊开孔。(4)吊顶内及护墙板内管路敷设,其操作工艺及要求:材质及固定参照明配管工艺;连接、弯度、走向及压接接地等可参照敷设工艺要求施工。D会审图纸要注意与土建结构图、建筑图与通风暖卫专业、智能系统各专业配合协调,特别是在各专业管道施工交汇处,如卫生间、通道等关键部位,应及时绘制翻样图,经审核无误后,在顶板或地面进行弹线定位。如吊顶是有方格及块状线条的点位,必须按格块分匀。2)点位测位后,用不少于2个螺丝把明装盒固定牢固。如有防火要求,可用防火涂料涂刷。明装盒上无用的敲落孔不得敲掉,已脱落的要补好。3)管路

14、应敷设在主龙骨的上边,管入箱、盒必须煨点叉弯,并以爪型螺纹管接头,用专用扳子锁好,以达到电气接地良好可靠。4)管路敷设应牢固通顺,禁止用拦腰管或绊脚管。管路固定点的间距不得大于1500mmo受力86盒应用吊管固定,在管入盒处及弯曲部位两端150300mm处加固定卡子固定。5)吊顶内86盒至点位可采用金属可挠导管过渡,长度不宜超过1.5m。金属可挠导管应使用专用接头。吊顶各种箱盒的安装,箱盒口的方向应朝向检查口。4.4工程交接验收4.4. 1钢导管管路敷设工程交接验收时,应对下列项目进行检查:1管材及其金属附件型号、规格;2各种规定距离;3各种支撑件及固定点;4允许偏差值;5管路中连接点位置和连

15、接状况;6施工小造成的孔、洞、沟、槽损坏的修补情况。五.质量标准5.1 主控项目(1)电线管和分线盒/安装盒间阻值及对地阻值必须小于IQ.检查方法:实测或检查绝缘电阻测试记录。(2)电线管严禁熔焊连接。检查方法:明设的观察检查,暗敷的检查隐蔽工程I己录。5.2 一般项目(1)连接紧密,管目光滑,护口齐全,明配管及其支架、吊架应平直牢固,排列整齐,管子弯曲处无明显招皱,防腐完整,暗配管保护层厚度大于15mm。(2)盒箱位置正确,固定可靠,管子进入盒箱处顺直,在盒箱内露出的管头长度小于5mm;线路进入电气设备和器具的管口位置正确。检查方法:观察和尺量检查。(3)管路的保护应符合下列规定穿过变形缝处有补偿装置,补偿装置能活动自如;穿过建筑物和设备基础处加保护管。补偿装置平整,管口光滑,护口牢固,与管子连接可靠;加保护套管处在隐蔽工程记录中标示正确。检验方法:观察检查和检查隐蔽工程记录。(4)金属电线保护管、盒、箱及支架接地(
