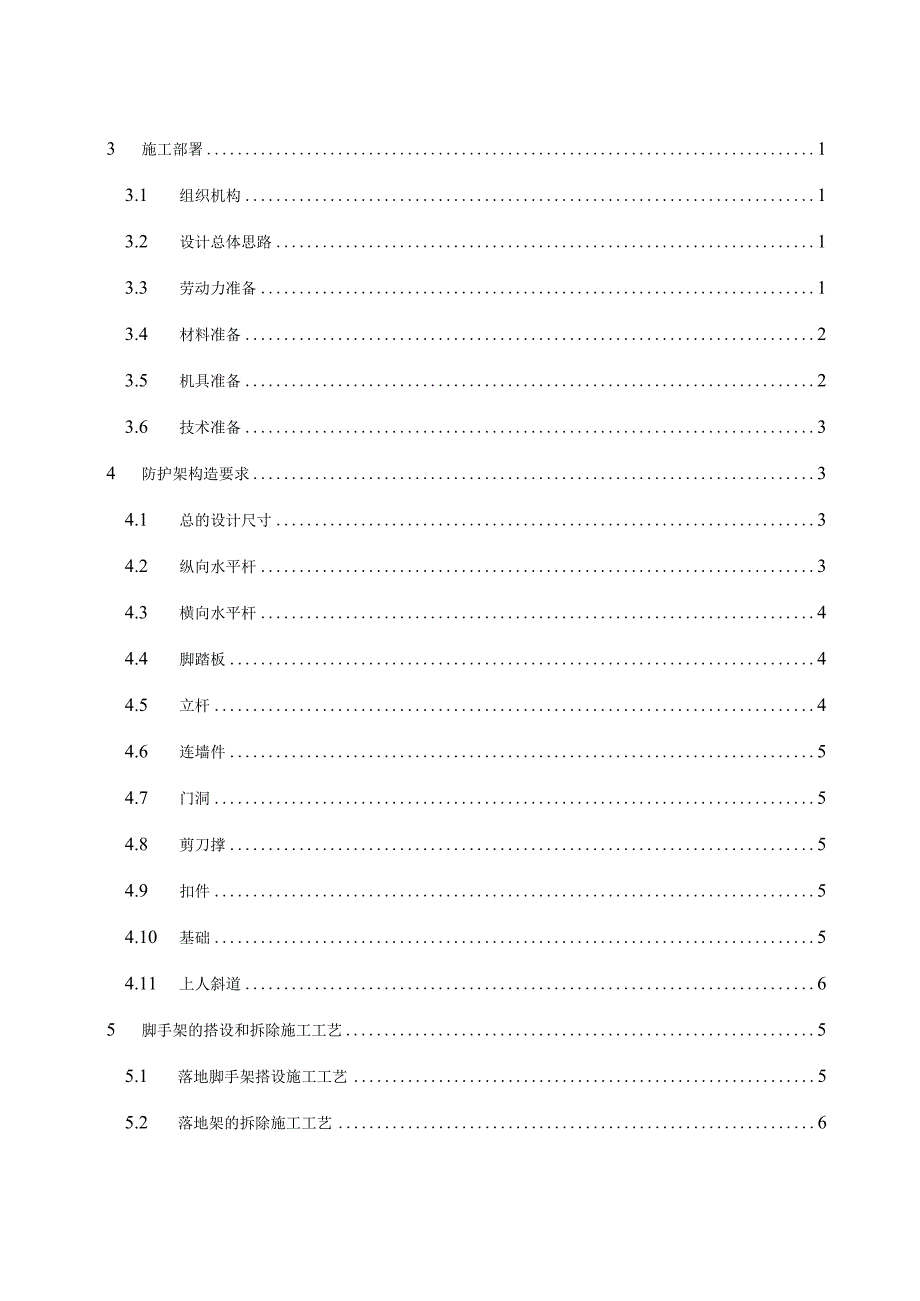

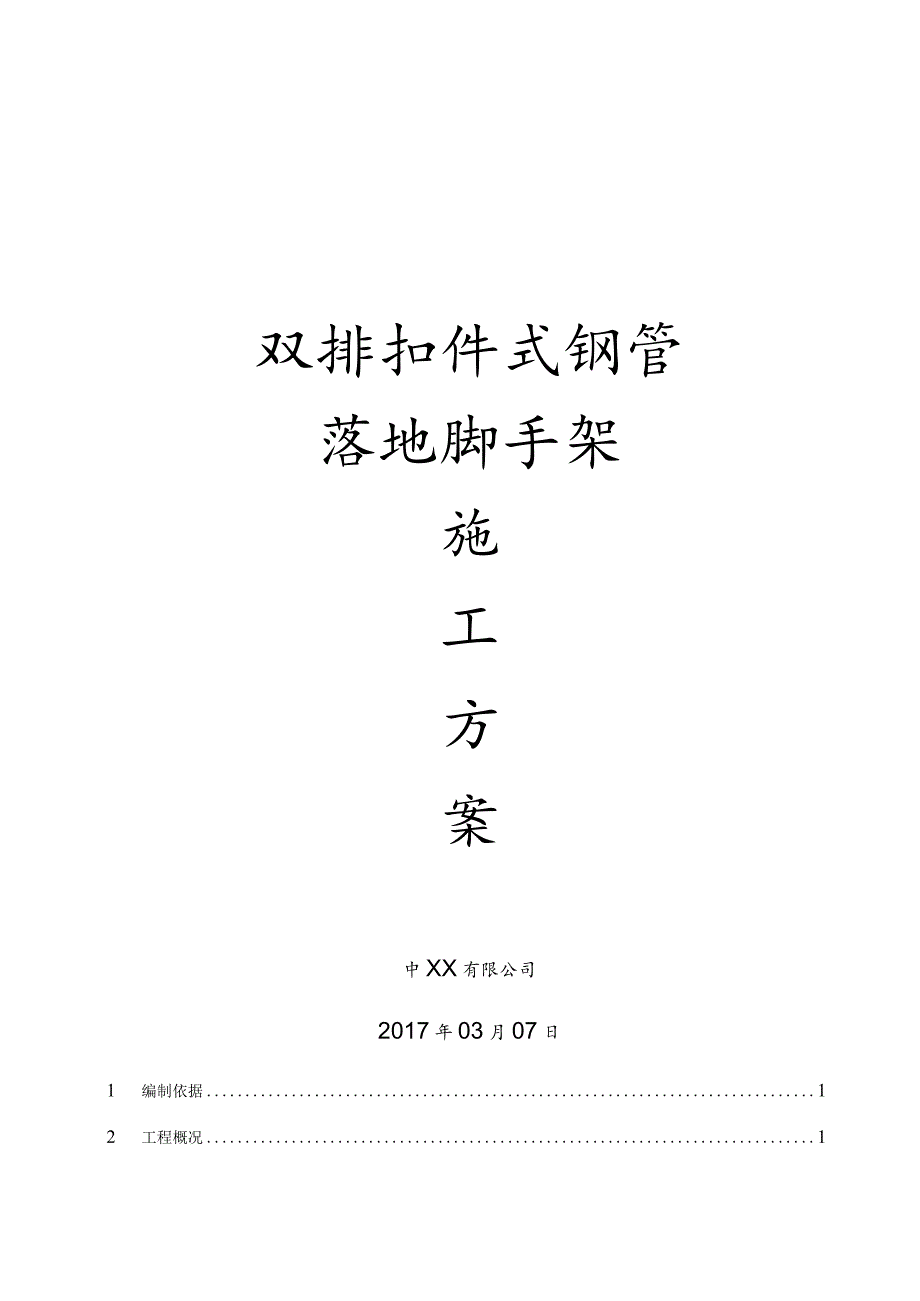

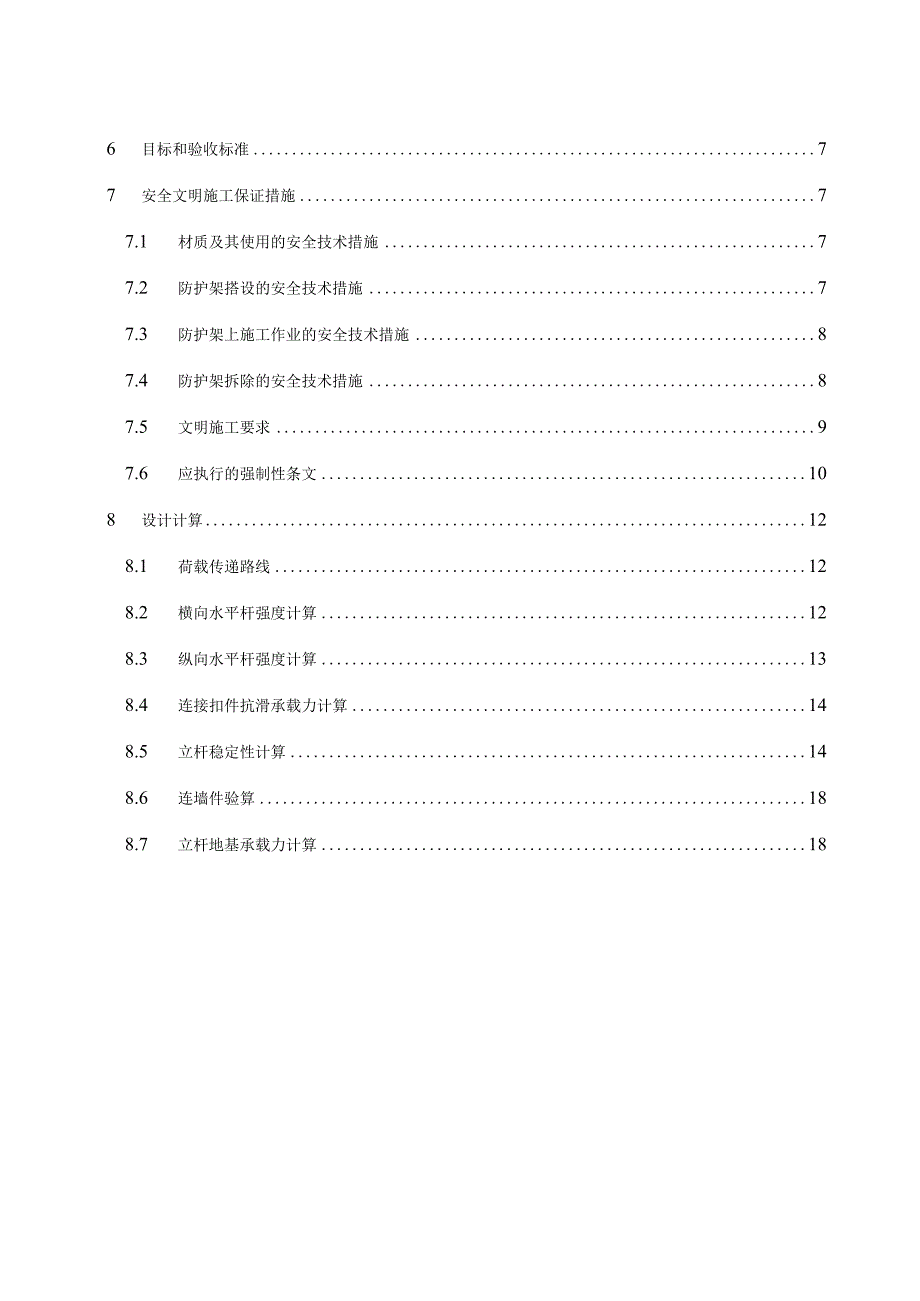

1、双排扣件式钢管落地脚手架施工方案中XX有限公司2017年03月07日1 编制依据12 工程概况13 施工部署13.1 组织机构13.2 设计总体思路13.3 劳动力准备13.4 材料准备23.5 机具准备23.6 技术准备34 防护架构造要求34.1 总的设计尺寸34.2 纵向水平杆34.3 横向水平杆44.4 脚踏板44.5 立杆44.6 连墙件54.7 门洞54.8 剪刀撑54.9 扣件54.10 基础54.11 上人斜道65 脚手架的搭设和拆除施工工艺55.1 落地脚手架搭设施工工艺55.2 落地架的拆除施工工艺66 目标和验收标准77 安全文明施工保证措施77.1 材质及其使用的安全技
2、术措施77.2 防护架搭设的安全技术措施77.3 防护架上施工作业的安全技术措施87.4 防护架拆除的安全技术措施87.5 文明施工要求97.6 应执行的强制性条文108 设计计算128.1 荷载传递路线128.2 横向水平杆强度计算128.3 纵向水平杆强度计算138.4 连接扣件抗滑承载力计算148.5 立杆稳定性计算148.6 连墙件验算188.7 立杆地基承载力计算181编制依据建筑施工扣件式钢管脚手架（JGJ130-2011年版）；建筑施工安全检查标准（JGJ59-99）；建筑施工高处作业安全技术规范（JGJ80-91）；本工程施工图纸和投标文件；本工程施工组织设计。2工程概况本工程
3、位于武汉,框架结构。施工部署2.1 组织机构内墙脚手架搭设由架子工长负责组织实施，其他人员配合。内墙脚手架所需材料、劳动力计划均由架子工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。2.2 设计总体思路搭设位置位于WlO楼接待大厅，宽度为9m,高度为22m根据我公司的技术条件，本工程内架可采用落地双排架和满堂架的方案。落地双排架需用材料比满堂架少并节约劳动力成本。由于工期较短，接待大厅交叉作业面多，不利于搭设满堂脚手架，经综合比较，决定采用落地双排架方案，主要用于干挂石材使用。劳动力准备搭设阶段共需架子工4名，维护阶段共需架子工1名，拆除阶段共需外架工4名。所有架子工均需
4、持证上岗。架子工由劳务公司提供。搭设阶段安排1名测量放线工配合。2.3 材料准备本工程所用的钢管、扣件、型钢基础垫板均由租赁公司提供。脚踏板和其它材料由项目部自行采购。主要材料计划如下表：名称及规格用途总需用量备注6m长管纵向水平杆300根租赁6m长管立杆100根租赁6m长管剪刀撑40根租赁3m长管调整节头位置50根租赁1.5机短管横向水平杆30根租赁2.5机短管连墙杆20根租赁1.5机短管连墙件柱箍50根租赁直角扣件600个租赁旋转扣件270个租赁对接扣件110个租赁1800”加X500mm镀锌脚踏板130块采购6zX1.8/w安全网18张采购材料视工程进度分阶段组织进场。搭、拆架子所需机具
5、主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）:名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角注：建筑施工扣件式钢管脚手架（JGJ130-2001,2002年版）中提及的钢板尺用钢卷尺代替。2.5 技术准备施工前应按要求向架子工作好技术交底。人员变动后应重新交底。3防护架构造要求3.1 总的设计尺寸立杆纵距1.8m（局部有所调整，但均不大于1.8机），横距0.9加（可平铺二块脚踏板，每
6、块脚踏板宽500切），内排架步距1.83m,外排架步距0.915m（安全网规格为6mXL87,拉紧后比1.8m略宽，如取两倍步距1.8机，安全网不易拉紧，显得松垮，不美观，故按现场经验取1.83m）,防护架限高取20.5m（总高189%力口1.6m高护栏）。外排架内侧设全封闭密目安全网（每10cvnX10cm2300孔）。3.2 纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500卯，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭
7、接，搭接长度不应小于1加，应等间距设置3个旋转扣件固定。本工程使用镀锌脚踏板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。3.3 横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚踏板的需要等间距设置，最大间距不应大于纵距的1/2。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不小于500mm,以满足铺一块脚踏板的要求。靠墙一端离内墙装饰面距离不大于100m机（符合JGJ130-2011中6.2.3和7.3.6要求）。3.4 脚踏板脚踏板应铺满、铺稳，离开内墙装饰面150三o脚踏板的铺设可搭接铺设，搭接时接头必须支在横向水平杆上。立杆内立杆距墙边
8、300/nwo每根立杆底部应设置垫板（本工程选用木片）。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6根杆和3根杆相互错开。3.5 连墙件为了便于施工，本工程采用刚性连墙件，连墙件水平方向沿每根框架柱设置，高度方向隔步设置。本工程连墙件拉结在框架柱上。立杆安装时，宜尽量选择靠近框架柱的位置，以满足JGJ130-2011中6.4.2连墙件“宜靠近主节点设置,偏离主节点的距离不应大于300mW（不属于强制性条文）的要求。连墙杆内外两个受力方向均应采用不少于两个直角扣件固定。3.6 剪刀撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45控制。每道剪刀撑宽度不应小于4跨。剪刀
9、撑斜杆的接长宜采用搭接。搭接长度不应小于1处应等间距设置3个旋转扣件固定。3.7 扣件螺栓拧紧扭力矩不应小于40N5,且不应大于65Nm.主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150相机。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100三o4防护架的搭设和拆除施工工艺4.1 落地防护架搭设施工工艺落地防护架搭设的工艺流程：场地平整、夯实f砂基础浇筑f外围设置排水系统f定位设置通长立杆垫板f排放纵向扫地杆f竖立杆f将纵向扫地杆与立杆扣接f安装横向扫地杆f安装纵向水平杆f安装横向水平杆f安装剪刀撑f安装连墙件f扎安全网一
10、作业层铺脚踏板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层防护架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与防护架与主体结构的连墙件可靠拉结后方可拆除。当防护架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根,互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。4.2 防护架的拆除
11、施工工艺拆架程序应遵守由上而下，先搭后拆的原则，一般的拆除顺序为：安全网一拦杆一脚踏板一剪刀撑一横向水平杆一纵向水平杆一立杆。不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时,要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件,然后托住中间，再解端头扣。所有连墙杆等必须随防护架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆防护架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当防护架拆至下部最后一根长钢管的高度(约6。时，应先在适当位置搭临时抛撑加固
12、后再拆连墙件。5目标和验收标准建筑施工安全检查标准(JGJ59-99)表304-1总分10分，要求全部符合要求，达到10分。检查和验收应符合建筑施工扣件式钢管脚手架(JGJl30-2011,)8.1、8.2要求。6安全文明施工保证措施6.1 材质及其使用的安全技术措施扣件的紧固程度不应小于40Nm,且不应大于65Nm.对接扣件的抗拉承载力为3kN0扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100三o钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外防护架严
13、禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹黑、塑料混用。严禁将外径48?机与SXmm的钢管混合使用。6.2 防护架搭设的安全技术措施防护架的基础必须经过夯实处理满足承载力要求，做到不积水、不沉陷。搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。防护架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成防护架在每日收工前，一定要确保架子稳定。防护架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上
14、两步。在搭设过程中应由安全员、架子班长等进行检查、验收。每两步验收一次。6.3 防护架上施工作业的安全技术措施结构施工阶段外防护架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除防护架部件。严格控制施工荷载，竹笆片不得集中堆料，确保较大安全储备。当防护架高出其下连墙件3.6“以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查防护架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定,确保施工安全。6.4 防护架拆除的安全技术措施拆架前，全面检查待拆防护架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外防护架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞防护架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。拆下的零配件要装入容
