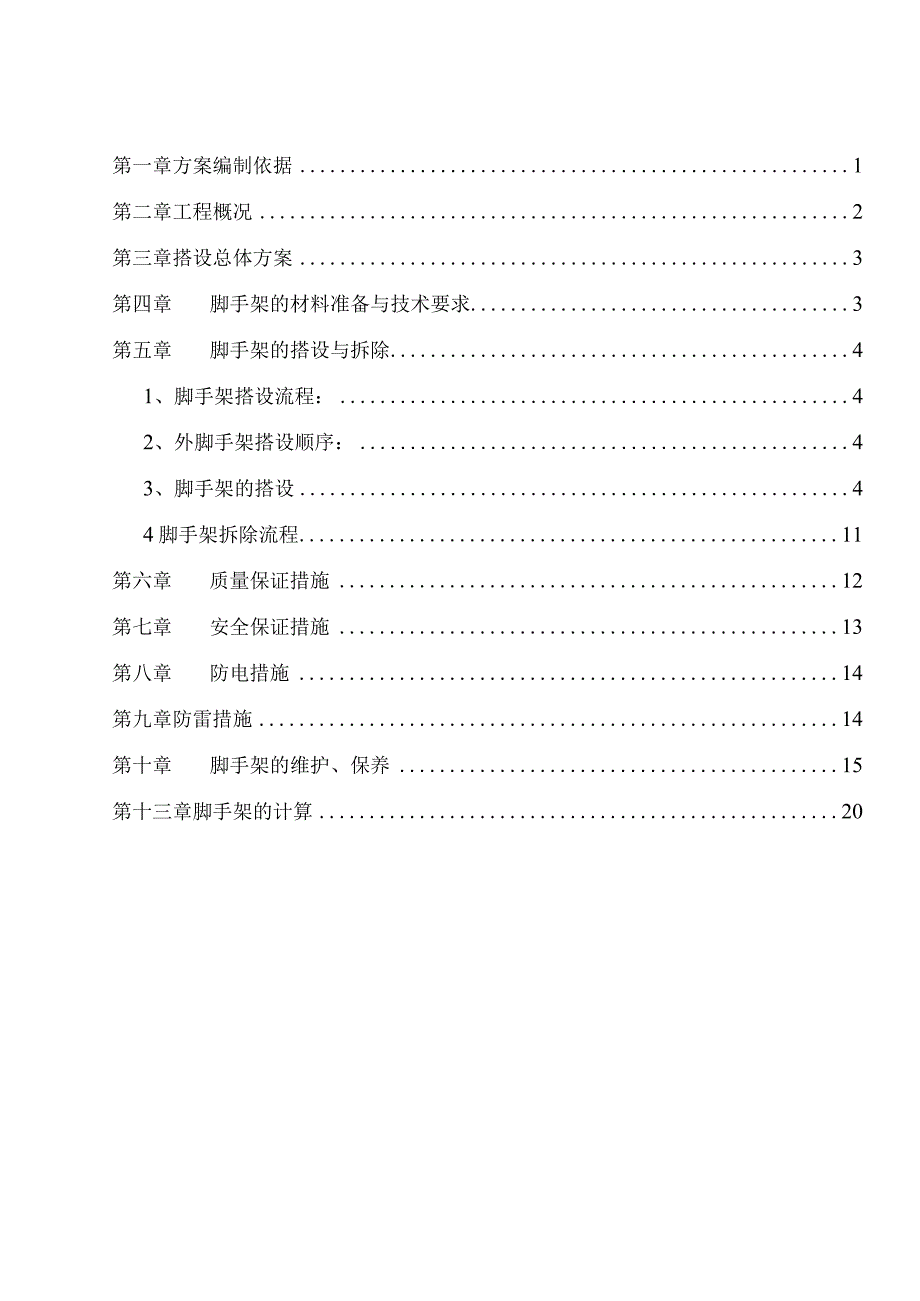

1、第一章方案编制依据1第二章工程概况2第三章搭设总体方案3第四章脚手架的材料准备与技术要求3第五章脚手架的搭设与拆除41、脚手架搭设流程：42、外脚手架搭设顺序：43、脚手架的搭设44脚手架拆除流程11第六章质量保证措施12第七章安全保证措施13第八章防电措施14第九章防雷措施14第十章脚手架的维护、保养15第十三章脚手架的计算20第一章方案编制依据1项目幕墙系统工程的设计施工图纸2建筑施工高处作业安全技术规范JGJ80-913混凝土结构设计规范GB50010-20104建筑施工普通脚手架安全技术规定（试行）的通知5特殊作业人员安全技术考核管理规定（GB5306-85）6建筑结构荷载规范（GB5

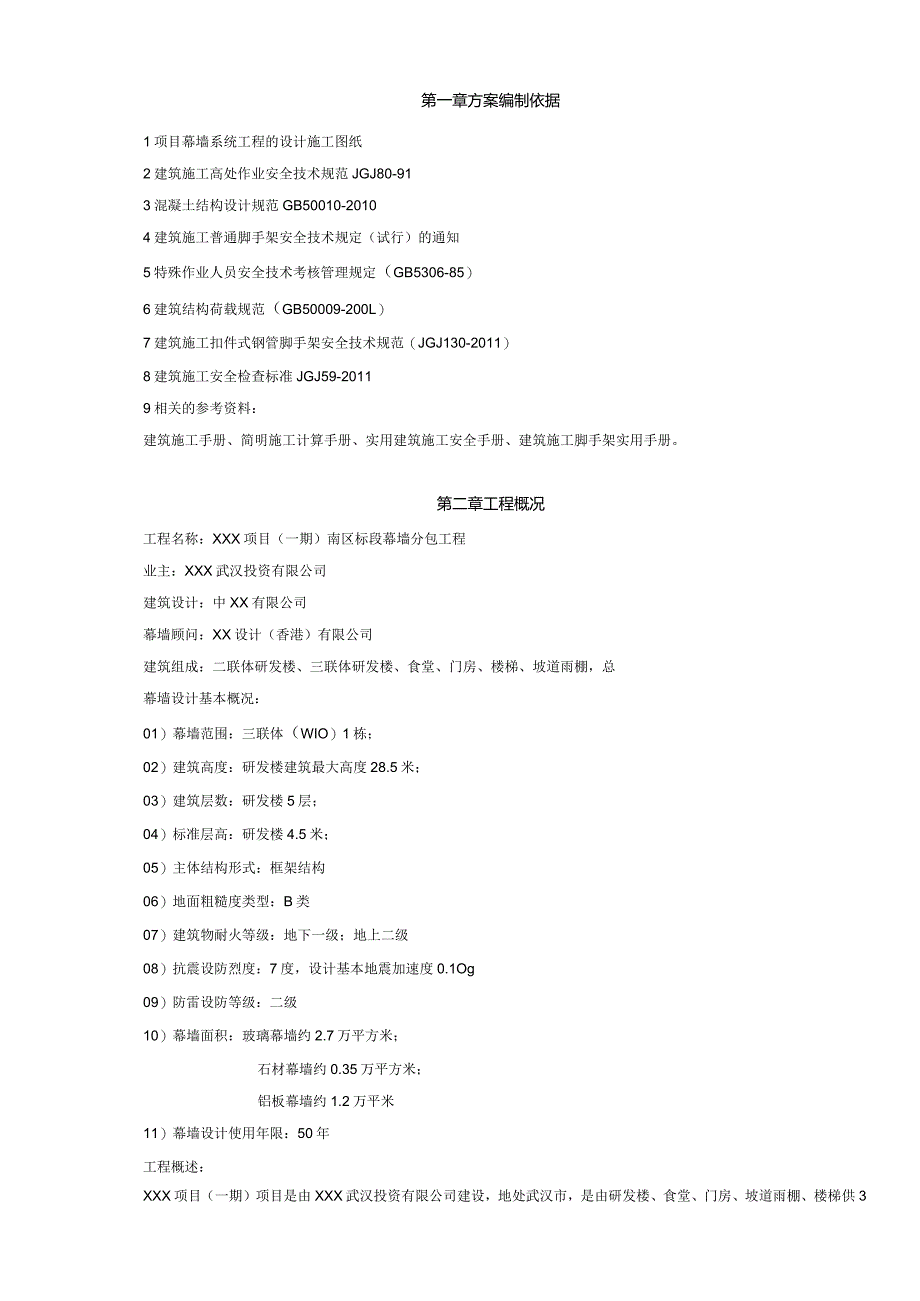

2、0009-200L）7建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）8建筑施工安全检查标准JGJ59-20119相关的参考资料：建筑施工手册、简明施工计算手册、实用建筑施工安全手册、建筑施工脚手架实用手册。第二章工程概况工程名称：XXX项目（一期）南区标段幕墙分包工程业主：XXX武汉投资有限公司建筑设计：中XX有限公司幕墙顾问：XX设计（香港）有限公司建筑组成：二联体研发楼、三联体研发楼、食堂、门房、楼梯、坡道雨棚，总幕墙设计基本概况：01）幕墙范围：三联体（WIO）1栋；02）建筑高度：研发楼建筑最大高度28.5米；03）建筑层数：研发楼5层；04）标准层高：研发楼4.5米；

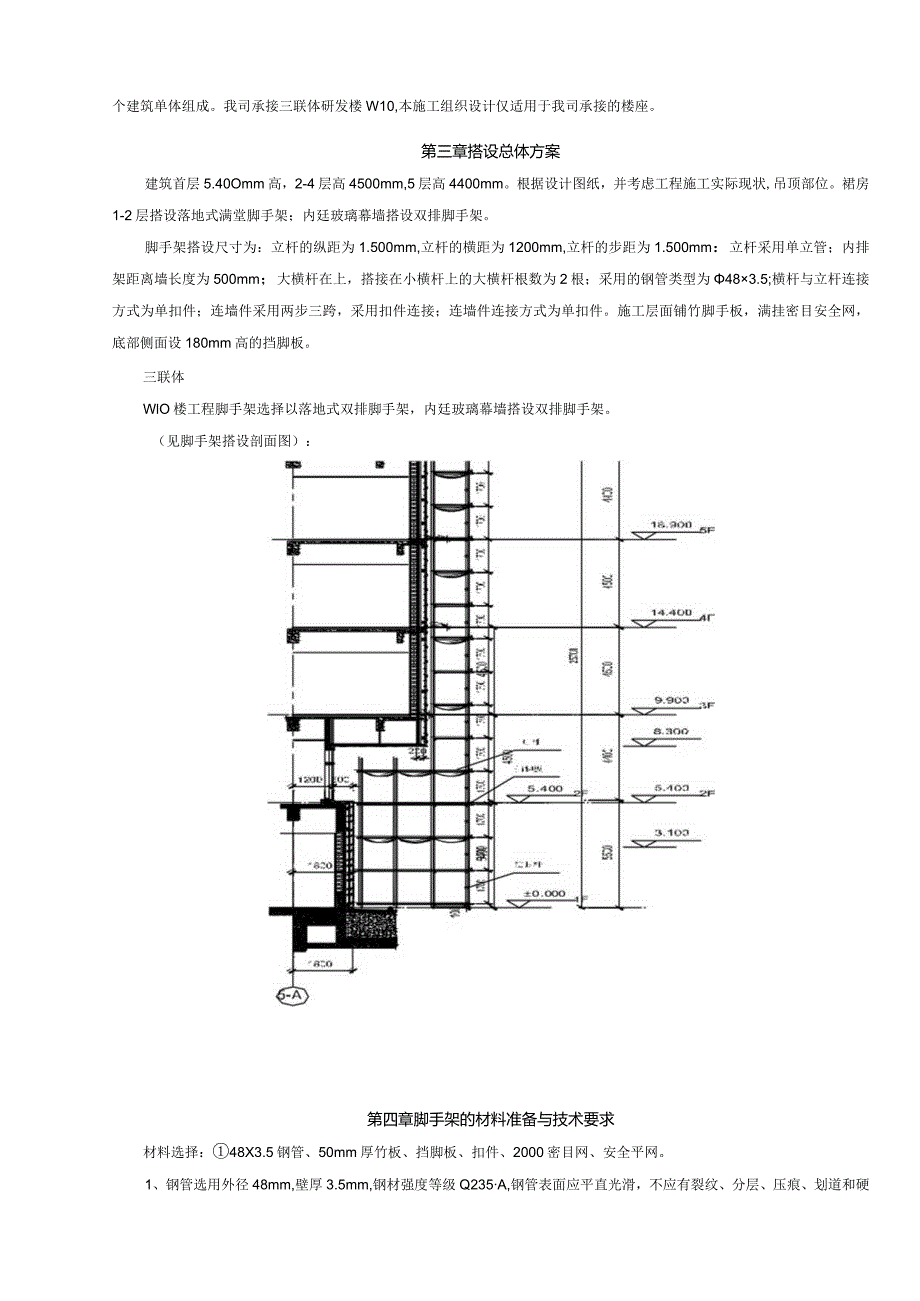

3、05）主体结构形式：框架结构06）地面粗糙度类型：B类07）建筑物耐火等级：地下一级；地上二级08）抗震设防烈度：7度，设计基本地震加速度0.1Og09）防雷设防等级：二级10）幕墙面积：玻璃幕墙约2.7万平方米；石材幕墙约0.35万平方米；铝板幕墙约1.2万平米11）幕墙设计使用年限：50年工程概述：XXX项目（一期）项目是由XXX武汉投资有限公司建设，地处武汉市，是由研发楼、食堂、门房、坡道雨棚、楼梯供3个建筑单体组成。我司承接三联体研发楼W10,本施工组织设计仅适用于我司承接的楼座。第三章搭设总体方案建筑首层5.40Omm高，2-4层高4500mm,5层高4400mm。根据设计图纸，并考
4、虑工程施工实际现状,吊顶部位。裙房1-2层搭设落地式满堂脚手架；内廷玻璃幕墙搭设双排脚手架。脚手架搭设尺寸为：立杆的纵距为1.500mm,立杆的横距为1200mm,立杆的步距为1.500mm：立杆采用单立管；内排架距离墙长度为500mm；大横杆在上，搭接在小横杆上的大横杆根数为2根；采用的钢管类型为483.5;横杆与立杆连接方式为单扣件；连墙件采用两步三跨，采用扣件连接；连墙件连接方式为单扣件。施工层面铺竹脚手板，满挂密目安全网，底部侧面设180mm高的挡脚板。三联体WlO楼工程脚手架选择以落地式双排脚手架，内廷玻璃幕墙搭设双排脚手架。（见脚手架搭设剖面图）：第四章脚手架的材料准备与技术要求材
5、料选择：48X3.5钢管、50mm厚竹板、挡脚板、扣件、2000密目网、安全平网。1、钢管选用外径48mm,壁厚3.5mm,钢材强度等级Q235A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。2、本工程使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结
6、果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。4、脚手板、踢脚板采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2,做耐贯穿试验不穿透，L6xl8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。第五章脚手架的搭设与拆除I、脚手架搭设流程：地基处理一铺木垫板一弹线、立杆定位一摆放扫地杆一竖立杆并与扫地杆扣紧一装扫地横向水平杆、并与立杆和扫地杆扣紧一安第一步横向
7、水平杆(与各立杆扣紧)一安装第一步纵向水平杆一第二步横向水平杆一第二步纵向水平杆一第三、四横向水平杆和纵向水平杆一连墙杆一接立杆一加设剪刀撑一铺设脚手板一张挂安全网。2、外脚手架搭设顺序：搭设12层满堂式脚手架，3层至屋面落地式脚手架最后施工。3、脚手架的搭设立杆基础以地下室顶板为基础搭设的脚手架，在顶板上垫木垫板；局部脚手架以回填面作为基础，此部分基础在回填完成后平整、夯实，以保证外架的稳定、安全。垫板宜采用长度不少于3000mm,厚度不小于50mm,宽度不小于20Omm的木垫板，布设必须平稳，不得悬空。立杆(1)脚手架立杆纵距1500mm,横距1200mm,步距150Omm:连墙杆间距竖直
8、3000mm,水平450Omm(即二步三跨)：内立杆距建筑物500mm。(2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座20Cm左右。(4)立杆的垂直偏差应控制在不大于架高的l4001大横杆、小横杆设置大小横杆设置需首先满足如下要求：大横杆在脚手架高度方向的间距1500mm,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm,(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体
9、受力。纵向水平杆的构造要求：纵向水平杆的构造应符合下列规定：纵向水平杆应设置在立杆内侧，小横杆的上侧，其长度不宜小于三跨，纵向水平杆接长宜采用对接扣件连接，也可采用搭接，但对接、搭接应符合下图规定：100；VOOL200刖手板对接脚手板搭接连墙件的布置连墙件布置间距应满足表中规定。连墙件布置最大间距脚手架高度竖向间距(h)水平间距(Ia)每根连墙件覆盖面积(m,)双排W50m3h31a40m50m2h31a27m注：h一步距Ia-纵距。连墙件布置要求：a.连墙件采用刚性连接，连墙件采用两步三跨布置,垂直间距为3000mm,水平间距为3000mm。连墙杆用648X3.5的钢管，它与脚手架、建筑物的连接采用直角扣件。b.在结构每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结。在两框架柱间处，用48X3.5的钢管于脚手架可靠拉结。在建筑物首层设置两道连墙件。c.连墙件横竖向顺序排列，均匀布置、与架体和结构立面垂直，并应靠近主节点位置，偏离主节点不应大于300mm,连墙杆伸出扣件的距离应大于100mm,应从底部第一根纵向水平杆就开始布置连墙杆，靠近框架柱的横向水平杆可直接作连墙杆用。d.不能采用抱柱连接做连墙件的部位应先将短钢管预埋在楼层碎边梁(或柱墙)，锚入碎内长度不小于200mm,露头150mm,短钢管与脚手架通过直角扣件连接形成连墙件的方式。e.一字型、开口型
