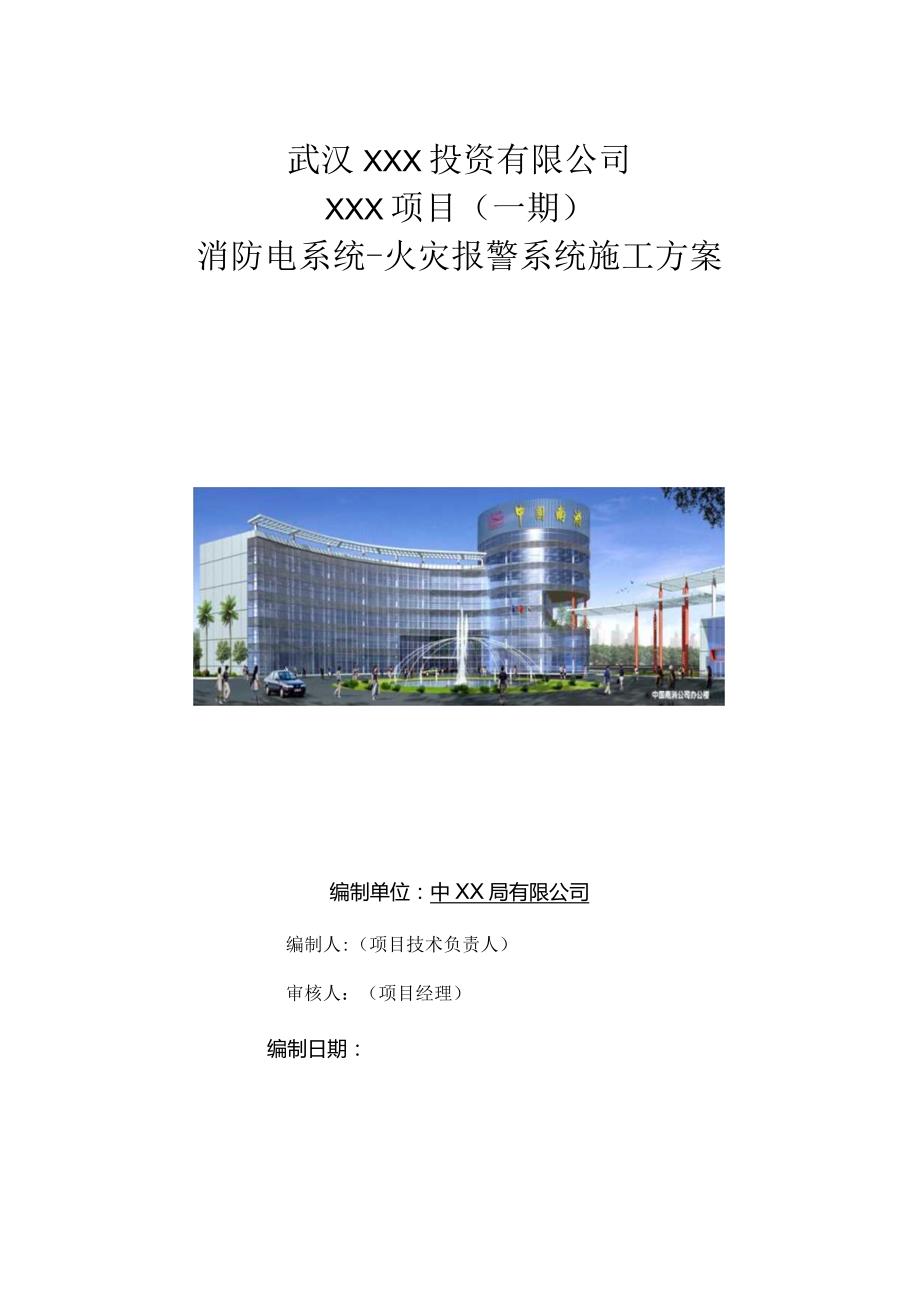

1、武汉XXX投资有限公司XXX项目（一期）消防电系统-火灾报警系统施工方案编制单位：中XX局有限公司编制人:（项目技术负责人）审核人：（项目经理）编制日期：、Ll不呈52*4、ol-.4三.火灾报警系统的施工工序554.254.3ZXl0.6六.火灾报警设备安装质量检查要求76.1火灾探测器安装质量检查要求76.2手动报警按钮及消火栓按钮安装质量检查要求86.3消防电话插孔安装质量检查要求86.4楼层显示器、壁挂式区域报警控制器安装质量检查要求86.5联动控制模块安装质量检查要求96.6火灾报警系统接线箱及机柜安装质量检查要求96.7火灾报警控制器的安装质量检查要求96.8系统接地装置的安装质量
2、检查要求IO七.火灾报警系统调试107.1调试前的准备107.2*107.3周试工作前的检107.4JYLJa117.4.1探祯（器的11周试117.4.2报警控制器的调试127.4.3火灾探测器的现场调试127.4.4联动控制系统的调试137.4.5单体调试开通137.4.6消防对讲系统调试137.4.7自动喷洒联动控制系统调试137.4.8室内消火栓联动系统调试137.4.9整个联动系统的开通调试147.5与外部的联动试157.5.1非消防电源控制系统调试157.5.2防排烟及正压送风系统调试157.5.3消火栓泵控制系统调试167.5.4喷淋泵控制系统调试167.5.5电梯控制系统调试1
3、77.5.6防火卷帘门控制系统调试177.5.7消防紧急广播系统调试177.5.8门禁系统的联动调试177.5.9排烟窗的控制调试177.5.IO空气采样的联动调试187.5.11气体灭火系统的联动调试187.5.12燃气报警器的联动调试187.5.13电动挡烟垂壁的联动调试18八系统验收程序18九.人力资源计划与施工进度计划19卜.女全及文明施工措施20卜211.1 S22一、工程概况武汉XXX投资有限公司XXX项目（一期）南区位于武汉道以北。建设规模：南区标段净用地面积76829.29平米，总建筑面积约124582.6平米，其中包括兴建2栋五层研发中心，1栋二层食堂等。该工程项目建筑师为中
4、有限公司，工料测量师为上信，监理单位为中顾问（湖北）有限公司。该项目火灾自动报警系统的保护对象为二级，采用控制中心报警系统。系统设置有感烟探测器、感温探测器、非编址感温探测器、手动报警按钮、消火栓按钮、警铃、输入模块、输出模块、火灾显示盘、消防电话等。二、施工依据GB50116-2013火灾自动报警系统设计规范；GB50166-2007火灾自动报警系统施工及验收规范；GB50303-2002建筑电气工程施工质量验收规范GB4715-2005点型感烟火灾探测器GB4716-2005点型感温火灾探测器GB16806-2006消防联动控制系统GB4717-2005火灾报警控制器GB19880-200
5、5手动火灾报警按钮GB17429-2011火灾显示盘通用技术条件GA385-2002火灾声和/或光警报器建设单位提供的设计数据；相关设计图纸及技术参数等。三.火灾报警系统的施工工序四.施工准备1.2 技术准备(1)熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求。(2)考虑与主体工程和其他工程的配合问题，确定施工方法。(3)技术交底。施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准和施工方法。(4)必须熟悉有关电气工程和火灾报警系统的技术规范。1.3 材料准备(1)使用的材料应符合国家现行技术标准的规定及XXX技术规范，并应有产品合格证。(2)要求国家
6、强制性认证及型式认可的消防报警产品需要有相应的国家检测报告及3C认证证书。1.4 施工机械准备(1)砂轮锯、台钻、手电钻、套丝机、电锤。(2)专用板子、活扳手、钢锯、扁牡、半圆牡、手锤、。(3)水平尺、角尺、卷尺、尺杆、皮尺、线坠、小线。(4)绝缘手套、工具袋、高凳、人字梯、万用表、兆欧表等。五.导线穿管火灾自动报警系统的布线，应符合现行国家标准建筑电气工程施工质量验收规范。火灾自动报警系统布线时，应根据现行国家标准火灾自动报警系统设计规范，对导线的种类、电压等级进行检查。在穿线前应对导线的种类、电压等级和绝缘情况进行检查，并应对管内或防火桥架内的积水及杂物清除干净。不同系统、不同电压等级、不
7、同电流类别的线路，不应穿在同一管内或防火桥架的同一槽孔内。导线在管内或防火桥架内不应有接头或扭结,导线的接头应在接线盒内连接或用端子连接。火灾自动报警系统导线敷设后，在确保回路正常通路的情况下，又未装任何设备，应对每回路的导线用500伏的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20兆欧。防火桥架内敷线不得有接头，电线按回路编号分段绑扎固定，垂直方向敷线固定点间距不应大于2m。从接线盒、防火桥架等处引到探测器底座盒，控制设备盒、消火栓按钮等线路、火灾探测器的传输线路宜选择不同颜色的绝缘导线或电缆。同一工程中相同用途导线应一致，接线端子应有标号。柜、箱的线端子宜选择压接或锡焊接点的端子板，其接
8、线端子上应有相应的标号。放线A. 线缆牵引：用一条拉线将线缆牵引穿入墙壁管道、吊顶和地板管道。在施工中，应使拉线和线缆的连接点尽量平滑，所以要采用电工胶带在连接点外面紧紧的缠绕，以保证平滑和牢靠。牵引多条线缆时将多条线缆聚集成一束，并使它们的末端对齐，用电工胶带紧绕在线缆束外面，在末端外绕长5-6cm,用拉绳穿过电工带缠好的线缆，并打好结。如果在拉线缆过程中，连接点散开了，则要收回线缆和拉线重新制作更牢靠固定连接：除去一些绝缘层暴露出5cm的裸线，将裸线分成两条，将两束导线互相缠绕起来形成环，将拉绳穿过此环，并打结，然后将电工带缠到连接点周围，要缠得结实和平滑。B. 管道布线:管道布线是在浇筑
9、混凝土时已把管道预埋在地板中，管道内由牵引线缆的钢丝或铁丝，施工时只需通过管道图纸了解地板管道，就可做出具体施工方案。对于没有预埋管道，布线施工与建筑物装潢同步进行，这样便于布线，又不影响建筑的美观。C. 敷设电缆时，电缆弯曲半径不能小于电缆外径的10倍，且电缆敷设不宜交叉，要求排列整齐，并做好电缆的标签。六.火灾报警设备安装质量检查要求6.1 火灾探测器安装质量检查要求6.1.1 根据施工图纸的要求，确定火灾探测器的安装位置、检查探测器的型号、规格。施工时将探测器底座牢固固定在相应的天花板或其它附着物上，并在相应的位置安装接线盒，注意底座穿线孔与接线盒的配合。根据探测器的位置结合施工图，从火
10、灾报警控制器配线到探测器底座，必须用不同颜色的导线来区分不同的用途或功能。在探测器底座接线时，要求接线正确无误，压接牢固，接线后还应检查导线接头处有无破损、铜芯有无毛刺外露。检查完毕后封堵探测器底座的穿线孔。6.1.2探测器安装一般取中，至墙壁梁边的水平距离不应小于0.5m且不应有遮挡物，至送风口边的水平距离不应小于1.5m,至多孔送风顶棚孔的水平距离不应小于0.5m。探测器安装应牢固、端正，其确认灯应面向便于人员观察的主要入口方向。先安装探测器底座时其底座穿线孔宜封堵，安装完毕后为防止污染应采取保护措施。6.L3工程中如不吊顶时，应较核梁对探测器保护面积的影响，且须符合下列条件：1.当梁突出
