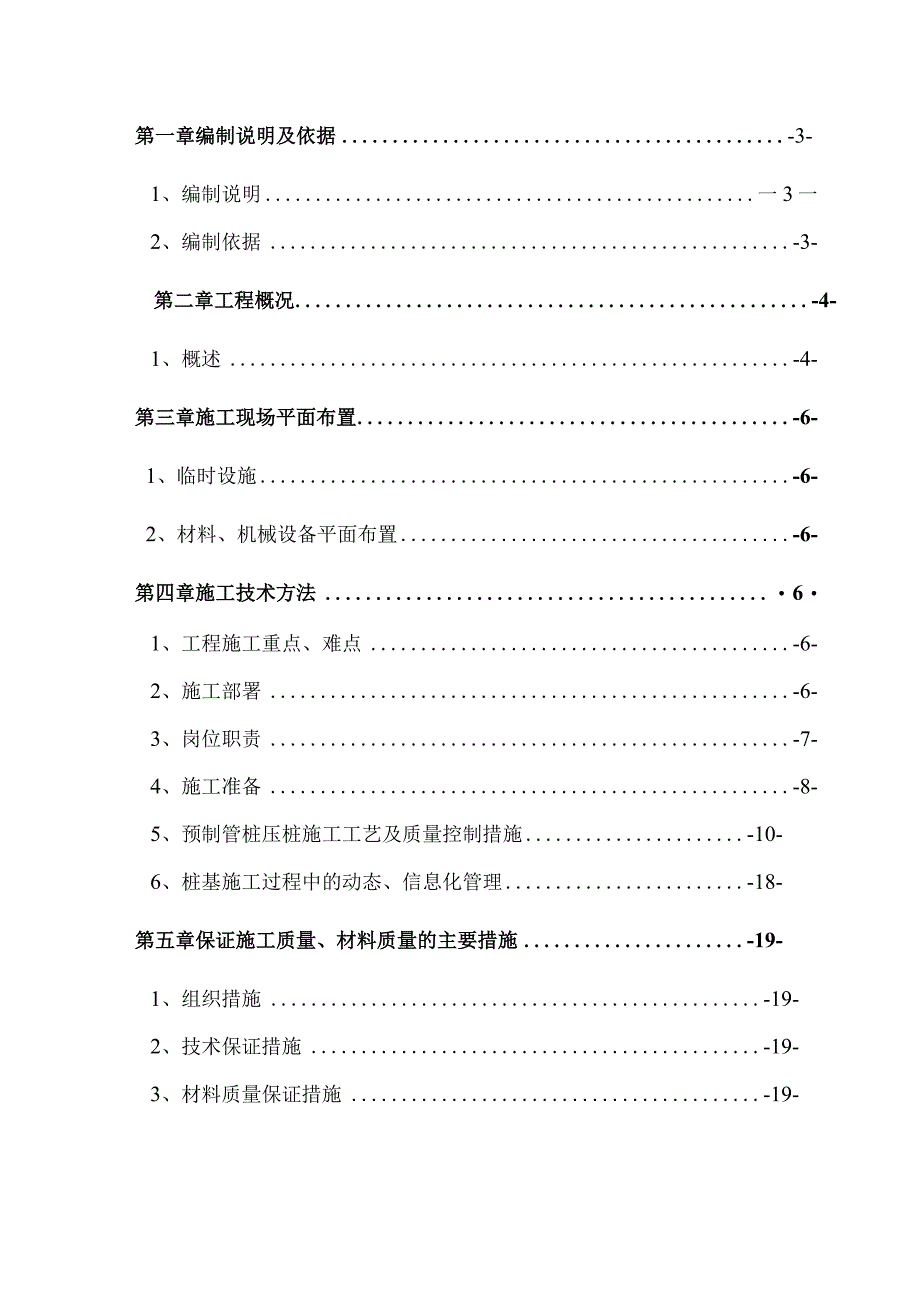

1、第一章编制说明及依据-3-1、编制说明一3一2、编制依据-3-第二章工程概况-4-1、概述-4-第三章施工现场平面布置-6-1、临时设施-6-2、材料、机械设备平面布置-6-第四章施工技术方法61、工程施工重点、难点-6-2、施工部署-6-3、岗位职责-7-4、施工准备-8-5、预制管桩压桩施工工艺及质量控制措施-10-6、桩基施工过程中的动态、信息化管理-18-第五章保证施工质量、材料质量的主要措施-19-1、组织措施-19-2、技术保证措施-19-3、材料质量保证措施-19-第六章施工进度计划-22-1、编制依据-22-2、工期保证措施-22-3、雨季施工及防洪技术措施-24-第七章保证体

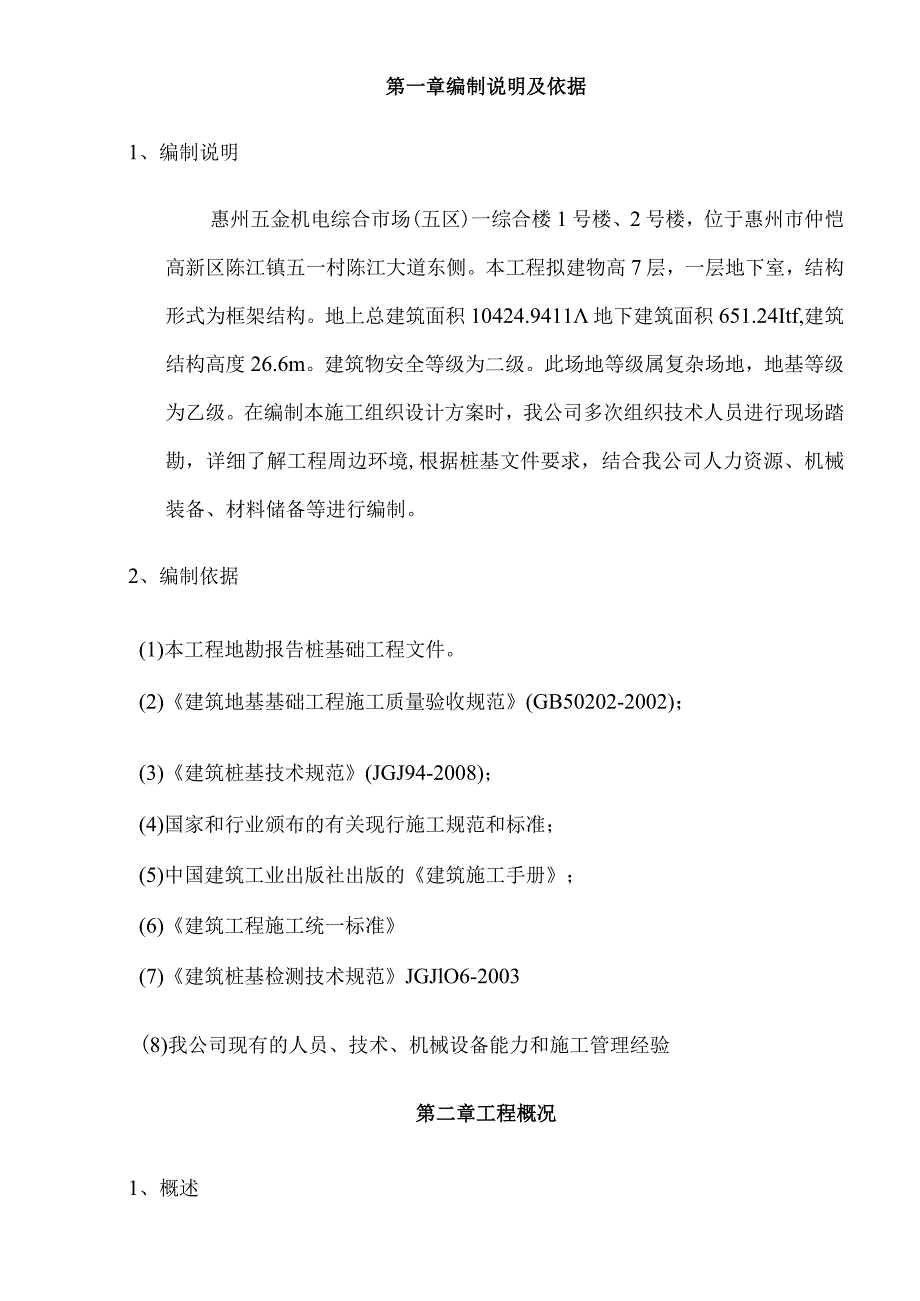

2、系及岗位责任制-24-1、保证体系-24-2、岗位责任制-26-第八章施工安全、文明生产及环保措施-30-第九章主要资源需用计划-32-1、材料需用计划-32-2、主要机械、工器具需用计划-32-3、主要劳力调配计划-33-第一章编制说明及依据1、编制说明惠州五金机电综合市场(五区)一综合楼1号楼、2号楼，位于惠州市仲恺高新区陈江镇五一村陈江大道东侧。本工程拟建物高7层，一层地下室，结构形式为框架结构。地上总建筑面积10424.9411地下建筑面积651.24Itf,建筑结构高度26.6m。建筑物安全等级为二级。此场地等级属复杂场地，地基等级为乙级。在编制本施工组织设计方案时，我公司多次组织技
3、术人员进行现场踏勘，详细了解工程周边环境,根据桩基文件要求，结合我公司人力资源、机械装备、材料储备等进行编制。2、编制依据(1)本工程地勘报告桩基础工程文件。(2)建筑地基基础工程施工质量验收规范(GB50202-2002)；(3)建筑桩基技术规范(JGJ94-2008)；(4)国家和行业颁布的有关现行施工规范和标准；(5)中国建筑工业出版社出版的建筑施工手册；(6)建筑工程施工统一标准(7)建筑桩基检测技术规范JGJlO6-2003(8)我公司现有的人员、技术、机械设备能力和施工管理经验第二章工程概况1、概述惠州五金机电综合市场（五区）一综合楼1号楼、2号楼位于惠州市仲恺高新区陈江镇五一村陈
4、江大道东侧，本工程基础采用桩径40Onnn和桩径50Onlnl高强硅预应力管桩，桩长为15-25米,单桩承载力设计值为1200KN-1900KNo桩尖要求打入强风化凝灰质砂岩层大于1.0m。工程总桩数别为122根,工程量约为1500mo本工程由广东远顺建筑设计有限公司负责设计，由广东有色工程勘察设计院勘察，由惠州市工程建设监理有限公司监理，由惠州市水电建筑工程有限公司总承包，桩基础子分部工程由惠州市建筑基础工程总公司负责施工。本工程静压桩基础工程根据钻孔资料，场地地层自下而下，由人工填土层（Qm）、第四系冲积土层（QaI）、第四系残积土层（Qel）、侏罗系凝灰质砂岩层（J）等四大部分组成：（1
5、）人工填土层（代号Q叫分层序号素填土）呈褐红、灰黄色，松散，稍湿，土质不均，主要由碎石、粘性土和粉土组成，局部含少量块石。该层分布广泛。其厚度0.802.50m。（2）冲积土层（Q*分层序号）一1（粉质粘土层）：呈灰黄、淡黄、灰白色，可塑状为主，局部呈软塑状，土质不均，主要由粉粒、粘粒组成，韧性及干强度中等，稍有光泽反应。该层分布广泛，厚度1.207.50m,层顶埋深0.80l1.00m。一2（粉质粘土层）：肉红、花斑、橙红、棕黄色，硬塑状，局部可塑,土质不均，主要由粉粒、粘粒组成，韧性及干强度一般，含砂粒。厚度3.509.70m,层顶埋深1.803.80m。一3（粉细砂层）：呈灰黑、灰白、灰
6、黄色，松散稍密状，饱和，级配差，主要由粉、细粒石英砂组成,局部含少量粘粒及腐木碎屑。厚度1.009.80m,层顶埋深3.5014.00m。一4）（中粗砂层）：灰白、灰黄色，中密状，饱和，级配较好，厚度1.206.9Om,层顶埋深为6.8014.50mQ一5（砾砂层）：灰白、灰黄色，中密密实，级配良好，饱和。厚度2.30-7.50m,层顶埋深为8.3014.20m（3）残积土层（Q&,分层序号）呈褐红、棕黄、灰白色，中密密实，本层分布广泛，层顶埋深9.3017.50m,厚度0.5012.70m。（4）基岩风化层（J）T全风化凝灰质砂岩：棕黄、褐红色，层顶埋深为13.50-22.00m,厚度0.8
7、012.80u-2强风化凝灰质砂岩：褐红、紫红色，原岩结构大部分风化破坏，岩芯以半岩半土状为主，少量呈碎块状，湿水易软化，岩质软。该层分布广泛，层顶埋深为16.9025.OOm,厚度1.905.80唳惠州五金机电综合市场（五区）一综合楼1号楼、2号楼静压桩基础工程采用400管径和中500管径（PHC）高强预应力管桩，桩长约1525米。本工程全部为端承摩擦桩，桩端持力层为强风化凝灰质砂岩层。设计单桩竖向承载力特征值为1200KN、1900KNo第三章施工现场平面布置1、临时设施施工现场不准搭设生活临时设施，施工现场内使用集装箱作为临时办公室。在施工现场，以方便运输、不影响施工、安全通道为原则，在
8、场地内围绕桩位将管桩合理堆放。2、材料、机械设备平面布置现场施工材料、机械设备布置应本着安全、防火、整齐有序的原则，不占用厂区内交通。第四章施工技术方法1、工程施工重点、难点本工程施工地质情况复杂，要根据需要作相应处理。针对上述施工重点、难点，严格按有关施工规范和施工安全生产规定进行施工，对有地下障碍须先排除隐患。工人进场前都必须进行安全、防火教育。项目管理班子熟悉设计图纸、施工方案及有关规范、规程，组织图纸会审，编制施工组织设计方案。施工过程中，定期召开施工协调会，检查进度计划的执行情况、及时解决协调配合问题，保证桩基工程的顺利实施。2、施工部署(1)、桩基工程施工的总体安排现场施工按项目法
9、管理组织实施，以项目经理为核心建立施工管理体系，用科学的管理方法、先进的施工技术、优质高效地完成桩基工程的施工任务。挑选合适的、高效的压桩设备和高素质的作业队伍，通过全体管理人员和施工人员上下同心协力；精心组织、细心施工，优质、高效、安全、低消耗地完成施工任务。科学地安排管桩的压桩顺序和桩机行驶路线。(2)、施工管理组织机构组成以精干、高效的原则组成现场项目经理部，以项目经理为首，负责施工过程全方位的项目施工经理、项目技术负责；项目部下设技术工程部、质安部、财务部、物资部、综合部、各司其职分别担负各专业、各部门的业务工作。3、岗位职责(1)、项目经理质量职责1 .项目经理对项目施工质量负全面责
10、任，是工程质量第一责任人。2 .坚持“百年大计，质量第一”的思想，主持工程的质量策划，实现质量管理目标。3 .根据质量计划，结合工程实际，建立健全组织机构落实质量责任制。4 .加强质量管理知识学习，支持质量检验人员的工作，主持召开QC小组成果发布会。(2)、项目施工经理职责5 .认真贯彻公司的质量方针和质量目标，组织实施具体措施。6 .深入工地调查研究，及时推广保证工程质量的先进施工方法，表彰奖励质量管理先进集体和个人。7 .合理安排施工生产，定期组织质量检查，认真评审工程质量。（3）、项目技术负责人职责：8 .是工程质量的直接负责人。9 .主持编制工程实施性施工组织设计，以明确技术保证和质量
11、保证要求。10 .主持关键工序攻关和人员的培训，编写有关的成果报告和施工技术总结。11 .监督检查采购物资的检验和试验及设备的控制，组织不合格品的评审和处理。12 .制订和实施纠正措施及预防措施，严把“图纸、测量、试验”关。（4）、项目质检员职责：13 .认真执行质量管理制度，把施工图纸审签制，技术交底制，质量三检制，隐蔽工程检查签证制，质量检查评比奖惩制，验工计价质量签证制，分项工程质量评比制，质量事故（隐患）报告处理制等行之有效的管理制度落实到施工全过程，使工程质量始终处于受控状态。14 .主持日常质量检查监督工作，并在技术上指导施工生产，确保施工一次创优。15 .加强文件和资料的控制，建
12、立质量记录。16. 推行全面质量管理，提高职工的质量意识。4、施工准备(I)技术准备1 .在业主组织下完成桩基部分的图纸会审工作。2 .调查核实场地的工程地质资料，并根据实际情况有针对性地进行配桩及划分行驶线路。3 .审核压桩设备的技术性能4 .审核有关管桩各项施工参数指标及参考资料。5 .向压桩作业人员进行技术安全交底。(2)压桩设备作业人员准备本桩基工程中预制管桩根据设计桩径和将来的正式图纸，采用一台ZYJ-800全液压式静力压桩机施工。要求桩机必须安全可靠、性能良好。静压桩机配备5名作业人员，特殊工种必须持征上岗，严格按操作规程进行压桩作业。(3)材料准备根据施工作业区域和配桩情况，均衡
13、安排预制管桩继续进场；安排一次到位，避免转运。主要预应力混凝土管桩图集,提前加工制作标准规格的桩尖，其桩尖制作及焊接应符合预应力管桩基础技术规程和建筑钢结构焊接与验收规程的要求。根据用桩量和配桩情况，按设计选定合适的高强预应力管桩并提前订货；运入施工现场的管桩必须随带出场合格证及相应的材质证明材料。(4)现场施工条件平整场地，现场地面应平整，保证桩机平稳移位及作业。在不受压桩机影响的道路外侧，设立各轴线定位控制点，和高程控制点，并作标识，防止车辆辗轧挤压。工地现场安装功率200Kw发电机一台为静压桩机供电。桩机带两台电焊机，用电负荷共为137KW。3、预制管桩压桩施工工艺及质量控制措施(1)、
14、测量定位由专职测量人员从坐标点引测，确定现场全部施工区域，布设桩位,桩位点用不小于20Cm长的短钢筋钉并撒白灰标识。钢筋头露出地面3Cm左右。桩机移位时要注意避免桩位点毁掉。在施工区域道路附近布设不少于四个水准点，用以抄平场地和检场桩的入土深度。测定桩位工作要细心进行，第一遍测定后还要上报监理复验，并办理验收手续，以尽可能减少每一步的积累误差。各桩位点的定位误差不应大于20mmO绘制桩基工程的桩位编号图。(2)、进场材料设备，施工人员上岗证书需报监理审核及审批。(3)、高强预应力管桩的采购、吊运堆放。高强预应力管桩的桩身质量对整个工程质量起着决定性作用，因此挑选具有生产资格、有实力、业绩好、质
