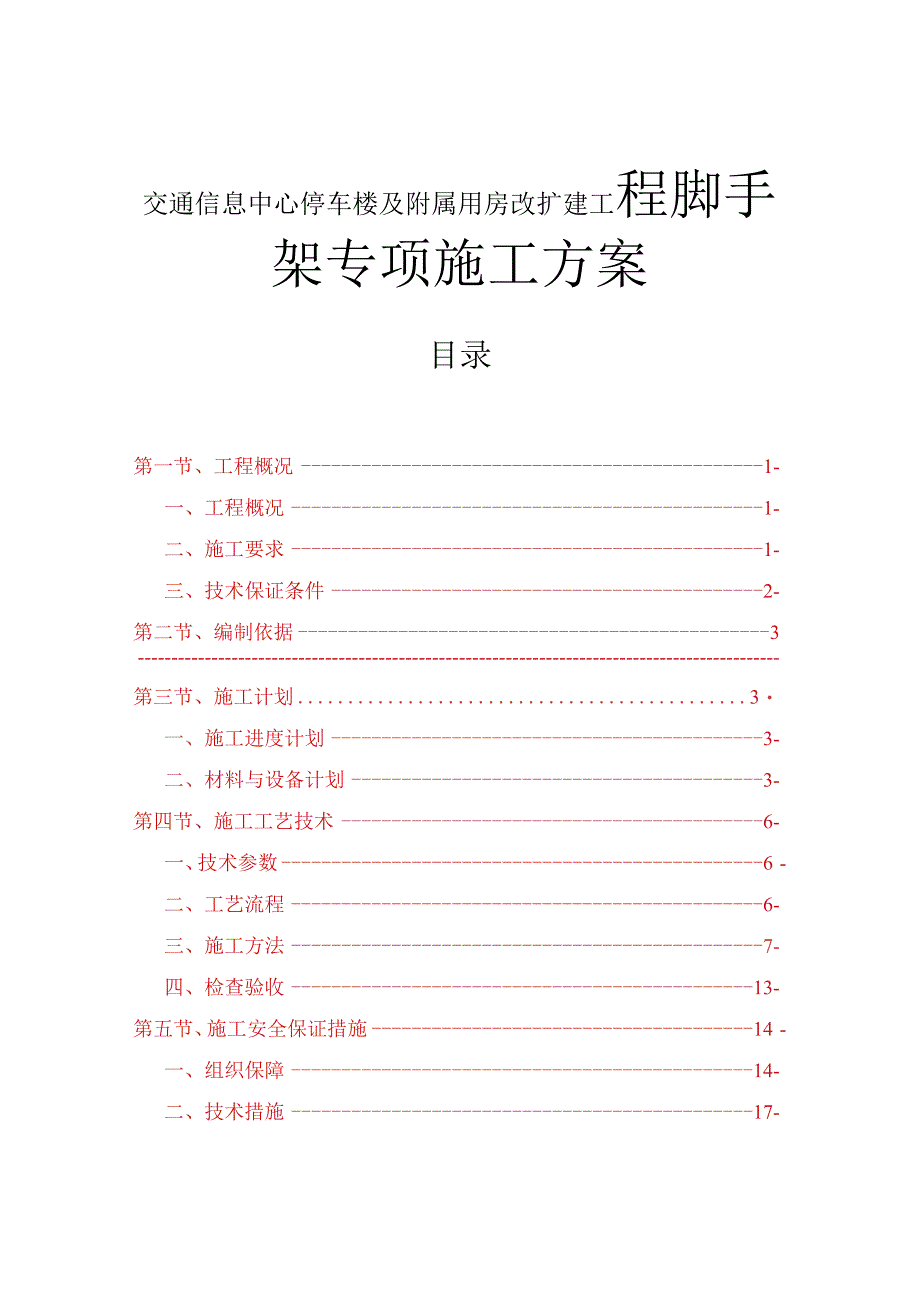

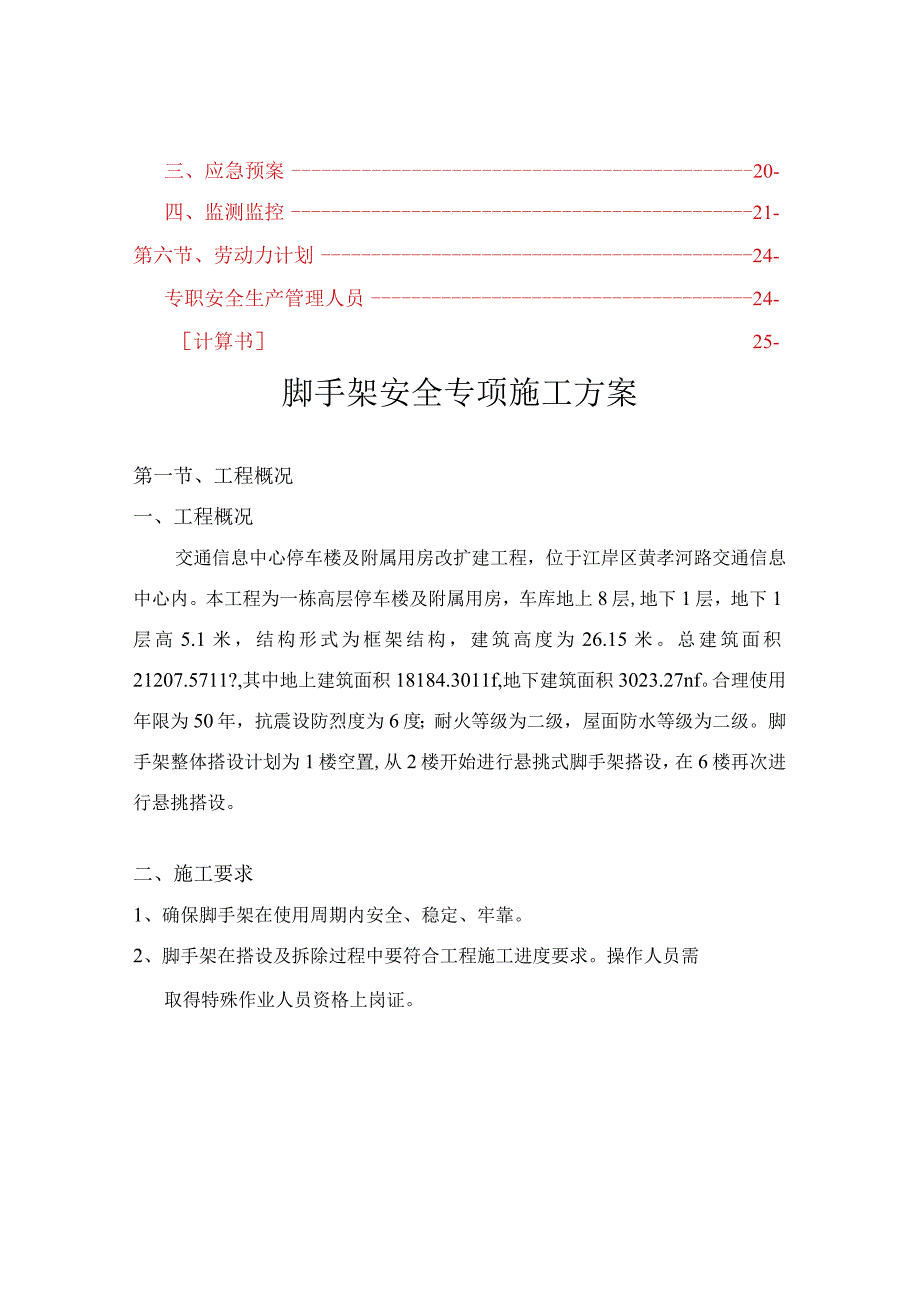

1、交通信息中心停车楼及附属用房改扩建工程脚手架专项施工方案目录第一节、工程概况1-一、工程概况1-二、施工要求1-三、技术保证条件2-第二节、编制依据3-第三节、施工计划3一、施工进度计划3-二、材料与设备计划3-第四节、施工工艺技术6-一、技术参数6-二、工艺流程6-三、施工方法7-四、检查验收13-第五节、施工安全保证措施14-一、组织保障14-二、技术措施17-三、应急预案20-四、监测监控21-第六节、劳动力计划24-专职安全生产管理人员24-计算书25-脚手架安全专项施工方案第一节、工程概况一、工程概况交通信息中心停车楼及附属用房改扩建工程，位于江岸区黄孝河路交通信息中心内。本工程为一

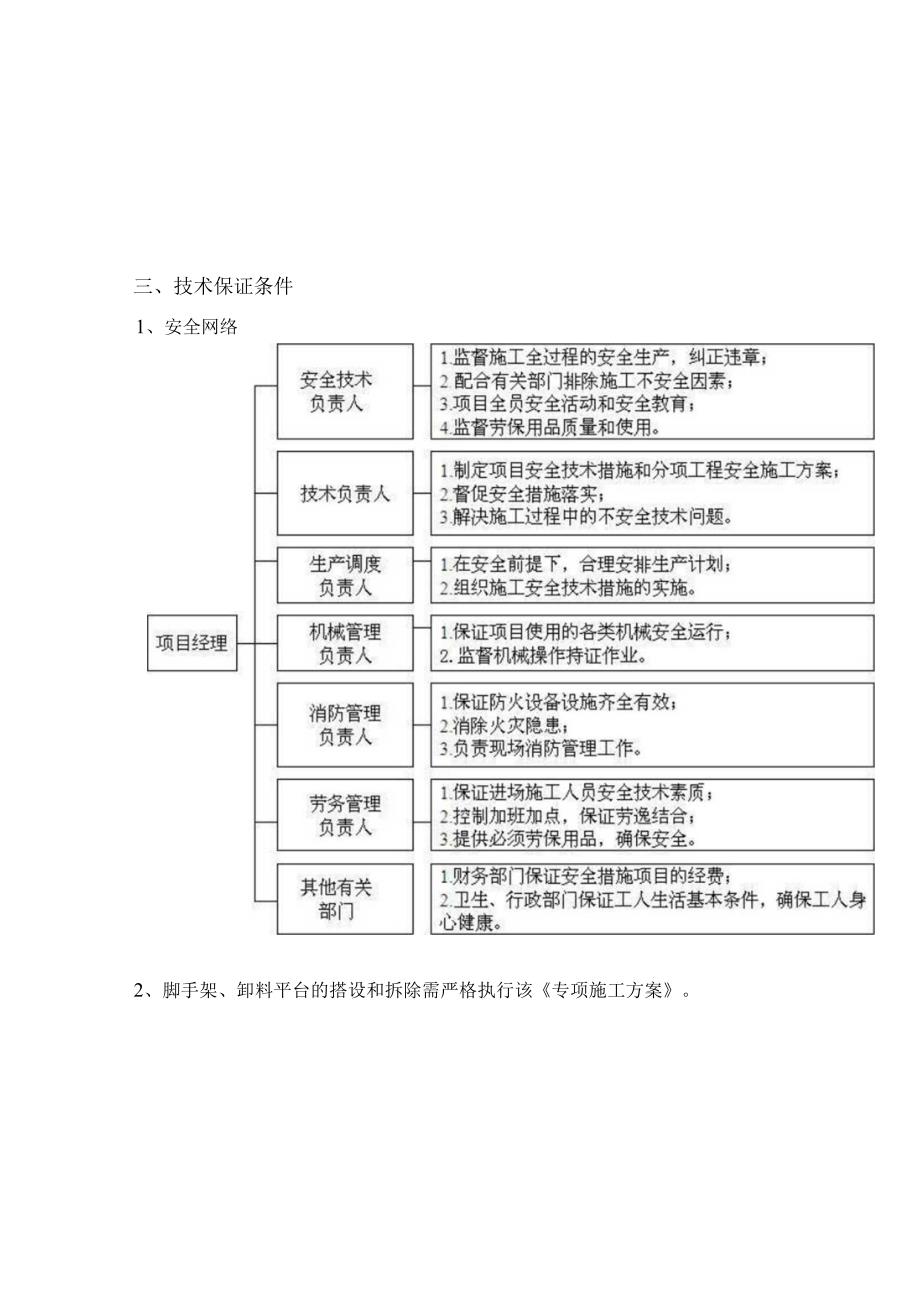

2、栋高层停车楼及附属用房，车库地上8层,地下1层，地下1层高5.1米，结构形式为框架结构，建筑高度为26.15米。总建筑面积21207.5711?,其中地上建筑面积18184.3011f,地下建筑面积3023.27nf。合理使用年限为50年，抗震设防烈度为6度；耐火等级为二级，屋面防水等级为二级。脚手架整体搭设计划为1楼空置,从2楼开始进行悬挑式脚手架搭设，在6楼再次进行悬挑搭设。二、施工要求1、确保脚手架在使用周期内安全、稳定、牢靠。2、脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业人员资格上岗证。三、技术保证条件1、安全网络2、脚手架、卸料平台的搭设和拆除需严格执行该
3、专项施工方案。第二节、编制依据建筑结构荷载规范GB50009-2001混凝土结构设计规范GB50010-2002钢结构设计规范GB50017-2003建筑施工高处作业安全技术规范JGJ8091建筑施工计算手册2004版建筑施工手册第四版中国建筑工业出版社；建筑施工脚手架实用手册(含垂直运输设施)建筑施工安全检查标准(JGJ59-2011)市安全生产标准化达标手册建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)本工程施工图纸及施工组织设计第三节、施工计划一、施工进度计划详见总计划二、材料与设备计划1、搭设脚手架的钢管应采用现行国家标准直缝电焊钢管GB/T13793或低压流体输送用焊
4、接钢管GB/T3092中规定的3号普通钢管，其质量符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，每根钢管的最大质量不应大于25kg。新用的钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，钢管要有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法GB/T228的有关规定，质量和钢管外径、壁厚、端面等的偏差应分别符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001的有关规定，必须涂有防锈漆。旧钢管表面锈蚀深度、和钢管的弯曲变形应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302001的有关规定。锈蚀检查应每年
5、一次。检查时，应在锈蚀严重的钢管中抽取3根，在每根锈蚀严重部位横向截断取样检查，当锈蚀深度超过规定值时不得使用。钢管上严禁打孔。2、扣件为可锻铸造扣件，其材质应符合建设部钢管脚手扣件标准GB15831的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧扭力矩达65Nm时不得破坏。旧扣件在使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。新、旧扣件均应进行防锈处理。3、水平悬挑梁，其钢材强度等级为Q235-A,型号见材料表，水平梁悬挑梁所使用的
6、钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗力距,在满载条件下其挠度变形应满足相应设计要求。4、搭设架子前应对钢管及扣件等材料进行保养，除锈并统一涂色，力求环保美观。5、脚手板、脚手片采用符合有关要求。6、安全网采用密目式安全网，网目应满足2000目/lOOcn?,做耐贯穿试验不穿透，1.6x1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。7、连墙件材料采用钢管、角钢等型钢，其材质应符合现行国家标准碳素钢结构GB700-88中Q235-A钢的要求。8、水平加固杆、封口杆、扫
7、地杆、剪刀撑及脚手架转角处的连接杆等宜采用42x2.5mm焊接钢管，也可采用48x3.5mm焊接钢管，其材质在保证可焊性的条件下应符合现行国家标准碳素结构钢GB/T700中Q235A钢的规定，相应的扣件规格也应分别为42mn48mm或42mm48mmo9、指派专人对施工现场使用的钢管、扣件及紧固件、密目式安全网等材料进行管理，建立健全安全防护材料使用管理档案，对材料的质量证明文件、检验检测资料、使用和报废情况等进行记录，对再次使用的钢管、扣件和密目式安全网先组织外观质量检查，检查纪律存档备查。同时，约请监理工程师对钢管、扣件和密目式安全网等材料进行见证取样送检，取得安全鉴定部门合格报告后，方可
8、投入使用。并且悬挑脚手架不小于16#工字钢的悬挑梁也应有产品质量合格证明文件。主要材料参数表【普通型钢悬挑脚手架】钢管48X3.5扣件配套水平悬挑梁16号及以上工字钢梁支撑拉绳：619脚手板竹笆片脚手板安全网密目安全网(以悬挑梁锚固受力为主，计算中不考虑钢丝绳卸荷，钢丝绳不低于15mm,钢丝绳材质必须符合国家规范要求。)【型钢悬挑卸料平台】钢丝绳型号637脚手板类别竹笆片脚手板主梁型钢型号16a号槽钢，槽口水平次梁型钢型号14a号槽钢，槽口水平第四节、施工工艺技术一、技术参数【普通型钢悬挑脚手架】脚手架排数双排大小横杆布置小横杆在上搭设高度(m)18立杆型号48X3.5立杆纵距(m)1.5立杆
9、横距(m)0.9立杆步距(m)1.8连墙件布置方式二步三跨型钢悬挑长度(m)1.3锚固长度(m)2.7钢丝绳支撑道数1施工均布荷载(kNr112)3同时施工层数2脚手板铺设层数4地区市基本风压(kN/m?)().35二、工艺流程1、普通型钢悬挑脚手架布点预埋锚固件一悬挑梁安装T纵向扫地杆T立杆T横向扫地杆T大横杆(搁栅)T小横杆T剪刀撑一连墙件一铺脚手板一扎防护栏杆一扎安全网。三、施工方法普通型钢悬挑脚手架1、水平悬挑梁(1)悬挑外架挑梁必须能够完全承受架体及架体上作业时的荷载。悬挑外架搭设前必须编制包括悬挑梁平面定位图、悬挑梁侧面示意图、悬挑梁及锚固件受力验算等内容的专项施工方案，并应经企业
10、技术负责人审批后使用。(2)悬挑外架的每段搭设高度不得大于18m。(3)挑梁应根据悬挑架荷载及悬挑长度等情况具体确定。施工用悬挑脚手架采用16号及以上工字钢作为主悬挑梁，外挑段不宜超过1.5Onb锚固段不得小于外挑段的L5倍。禁止采用脚手架钢管作为主挑梁。采用槽钢作为主挑梁时应有防侧弯措施。(4)挑梁必须平整搁支在梁板面并锚固。挑梁顶端应设置牢固可靠的脚手架钢管插脚，相邻悬挑梁的间距不得大于1.50m。(5)挑梁外端设置单根直径不小于中15mm的钢丝绳进行反拉，反拉钢丝绳与悬挑梁的夹角不小于60度，反拉钢丝绳必须与建筑结构锚固，反拉钢丝绳应设置花篮螺丝紧固。n+1120拉环2花蓝螺丝320钢丝
11、绳4脚手架钢管插脚516#工字钢6木楔对塞防水平移动7压杆与锚环焊接固定8与楼板底筋焊接水平段长200图3-1悬挑梁安装示意图(6)悬挑梁、钢丝绳及钢丝绳锚固件必须逐一对应。(7)在建筑物的悬挑梁、板上设置悬挑脚手架，应对悬挑梁、板的承载能力及进行复核；当不能满足时，应采取加强措施；并且第一道锚环应尽可能预埋在梁内。(8)悬挑架底部必须采用硬质封闭，并设置挡脚板，外立面采用密目安全网防护，地处闹市和重要地带应采用孔径不大于25mm的钢板网或竹笆等加强防护。(9)悬挑脚手架的搭设应符合按照建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)的相关要求。2、立杆设置(1)脚手架底层步距不
12、应大于2m。(2)立杆必须用连墙件与建筑物可靠连接，连墙件布置间距宜按本规范表6.4.1采用。(3)立杆按长除顶层顶管可采用搭接外，其余各层各步接头必须采用对接扣件连接，其搭接、对接应符合规范要求。(4)立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。(5)双管立杆中副立杆的高度不应低于3步，钢管长度不应小于6m。3、纵向水平杆、横向水平杆设置(1)纵向水平杆的构造应符合下列规定：1)纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨，主节点处两个直角扣件的中心距不得大于150mm,横向水平杆靠墙一侧外伸长度宜为300mm；2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接。对接、搭接应符合下
13、列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m,应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mmm;当使用冲压钢脚手板、木脚手板、竹串片脚手板时，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，间距不应大于400mm。(2)横向水平杆的构造应符合下列规定：1)主节点处必须设置一根横向水平杆
14、，用直角扣件扣接且严禁拆除；2)作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；3)当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在纵向水平杆上，另一端应插入墙内，插入长度不应小于3()()mm4)使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上；单排脚手架的横向水平杆的一端，应用直角扣件固定在立杆上，另一端应插入墙内，插入长度亦不应小于300mm。4、脚手架防护脚手板1)作业层脚手板应铺满、铺稳，离开墙面12()15
15、()mm:2)冲压钢脚手板、木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。此三种脚手板的铺设可采用对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mmo3）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺，四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上。4）作业层端部脚手板探头长度应取150m
