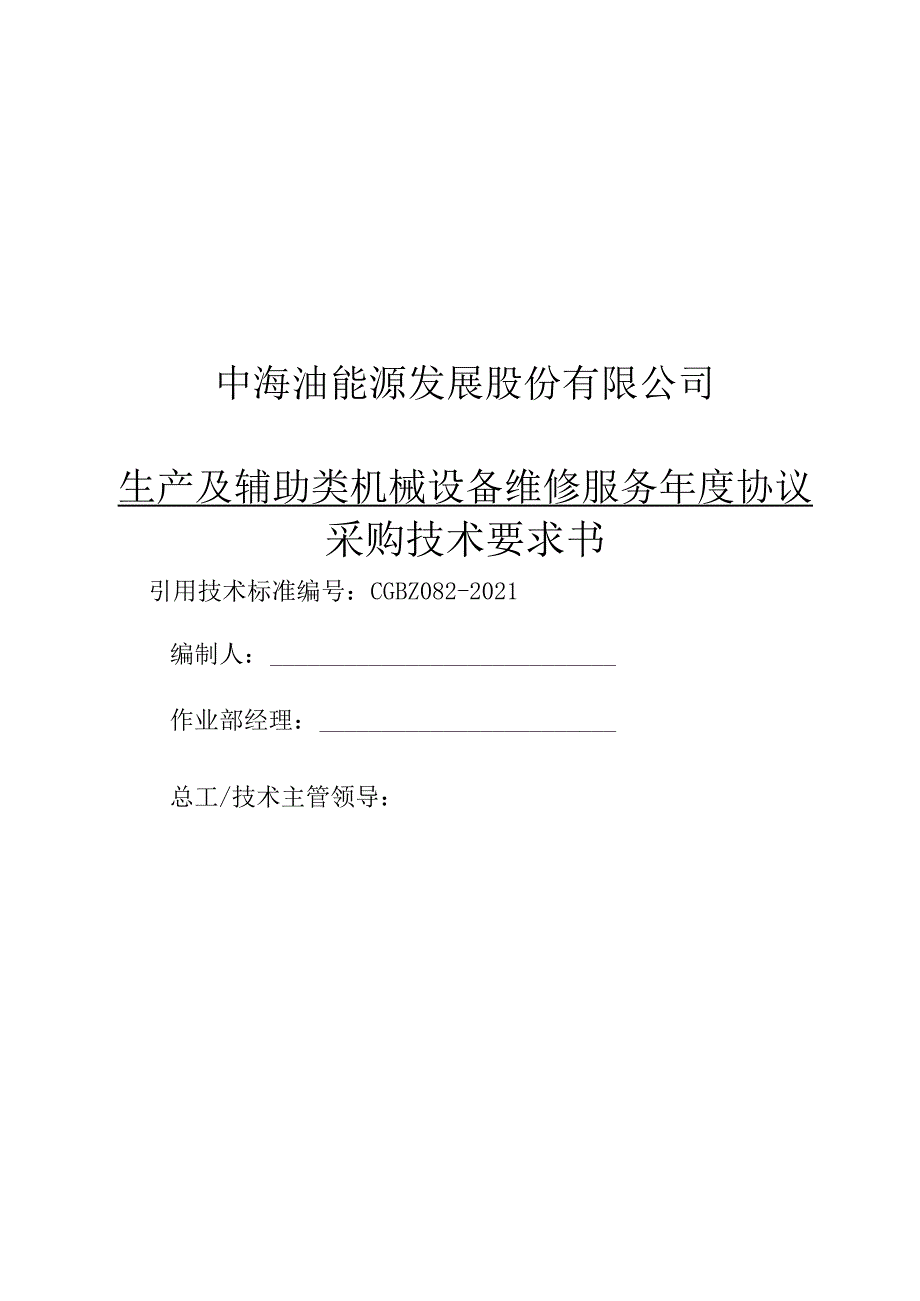

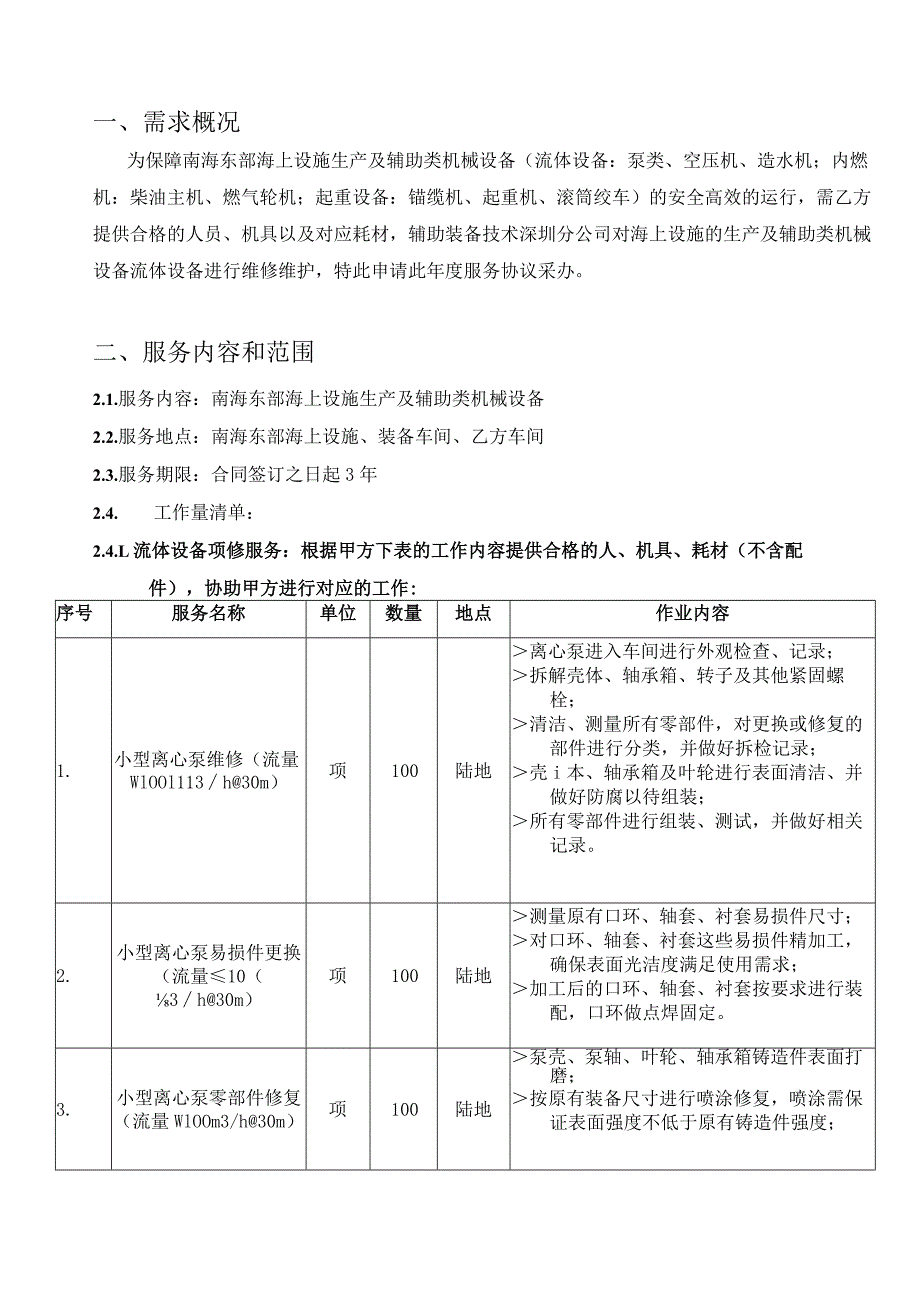

1、中海油能源发展股份有限公司生产及辅助类机械设备维修服务年度协议采购技术要求书引用技术标准编号：CGBZ082-2021编制人：作业部经理：总工/技术主管领导：一、需求概况为保障南海东部海上设施生产及辅助类机械设备（流体设备：泵类、空压机、造水机；内燃机：柴油主机、燃气轮机；起重设备：锚缆机、起重机、滚筒绞车）的安全高效的运行，需乙方提供合格的人员、机具以及对应耗材，辅助装备技术深圳分公司对海上设施的生产及辅助类机械设备流体设备进行维修维护，特此申请此年度服务协议采办。二、服务内容和范围2.1.服务内容：南海东部海上设施生产及辅助类机械设备2.2.服务地点：南海东部海上设施、装备车间、乙方车间2
2、.3.服务期限：合同签订之日起3年2.4.工作量清单：2.4.L流体设备项修服务：根据甲方下表的工作内容提供合格的人、机具、耗材（不含配件），协助甲方进行对应的工作:序号服务名称单位数量地点作业内容1.小型离心泵维修（流量WlOOl113h30m）项100陆地离心泵进入车间进行外观检查、记录；拆解壳体、轴承箱、转子及其他紧固螺栓；清洁、测量所有零部件，对更换或修复的部件进行分类，并做好拆检记录；壳i本、轴承箱及叶轮进行表面清洁、并做好防腐以待组装；所有零部件进行组装、测试，并做好相关记录。2.小型离心泵易损件更换（流量10（3h30m）项100陆地测量原有口环、轴套、衬套易损件尺寸；对口环、轴

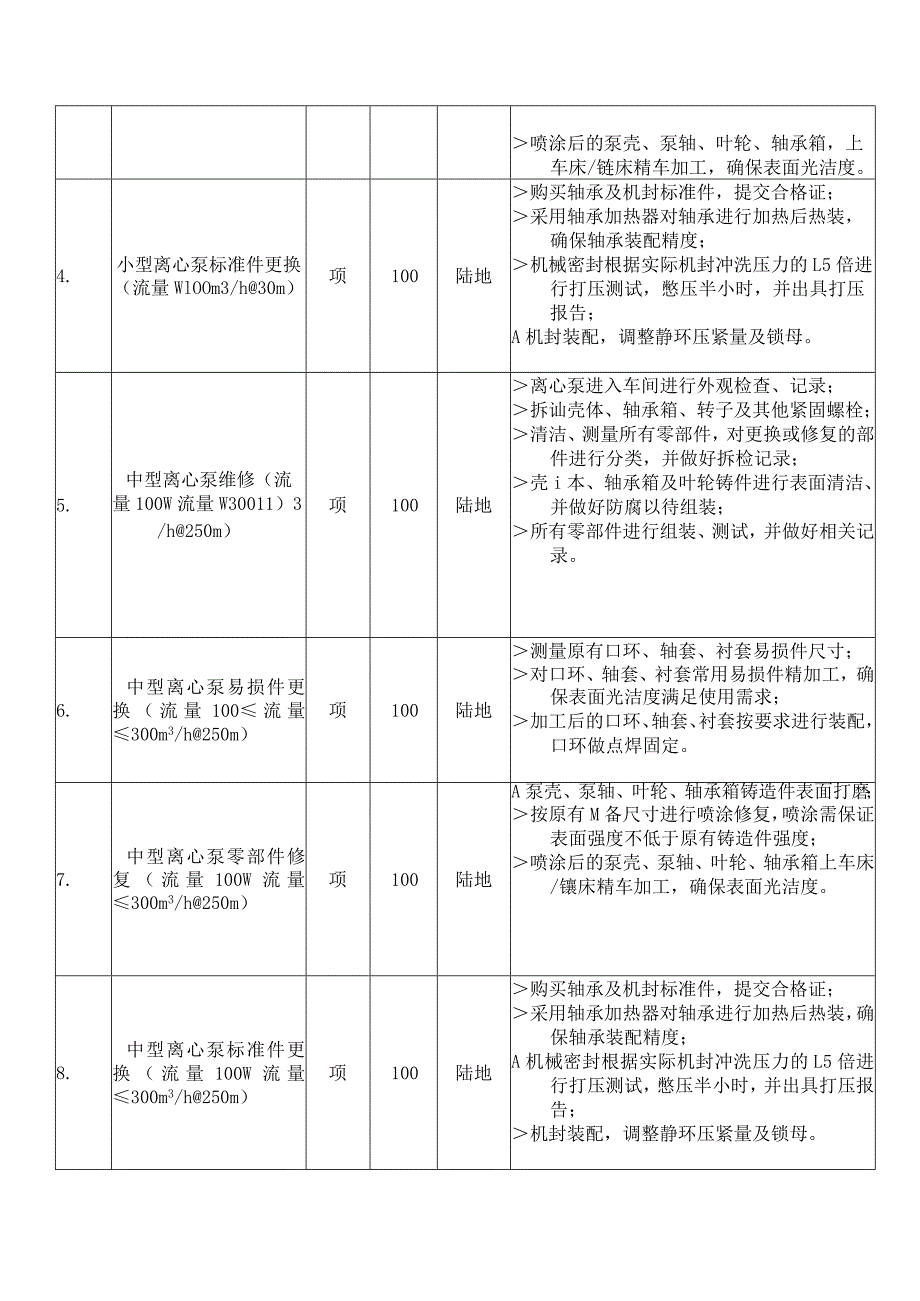

3、套、衬套这些易损件精加工，确保表面光洁度满足使用需求；加工后的口环、轴套、衬套按要求进行装配，口环做点焊固定。3.小型离心泵零部件修复（流量WlOOm3/h30m）项100陆地泵壳、泵轴、叶轮、轴承箱铸造件表面打磨；按原有装备尺寸进行喷涂修复，喷涂需保证表面强度不低于原有铸造件强度；喷涂后的泵壳、泵轴、叶轮、轴承箱，上车床/链床精车加工，确保表面光洁度。4.小型离心泵标准件更换（流量WlOOm3/h30m）项100陆地购买轴承及机封标准件，提交合格证；采用轴承加热器对轴承进行加热后热装，确保轴承装配精度；机械密封根据实际机封冲洗压力的L5倍进行打压测试，憋压半小时，并出具打压报告；A机封装配，
4、调整静环压紧量及锁母。5.中型离心泵维修（流量100W流量W30011）3/h250m）项100陆地离心泵进入车间进行外观检查、记录；拆讪壳体、轴承箱、转子及其他紧固螺栓；清洁、测量所有零部件，对更换或修复的部件进行分类，并做好拆检记录；壳i本、轴承箱及叶轮铸件进行表面清洁、并做好防腐以待组装；所有零部件进行组装、测试，并做好相关记录。6.中型离心泵易损件更换（流量100流量300m3/h250m）项100陆地测量原有口环、轴套、衬套易损件尺寸；对口环、轴套、衬套常用易损件精加工，确保表面光洁度满足使用需求；加工后的口环、轴套、衬套按要求进行装配，口环做点焊固定。7.中型离心泵零部件修复（流量
5、100W流量300m3/h250m）项100陆地A泵壳、泵轴、叶轮、轴承箱铸造件表面打磨；按原有M备尺寸进行喷涂修复，喷涂需保证表面强度不低于原有铸造件强度；喷涂后的泵壳、泵轴、叶轮、轴承箱上车床/镶床精车加工，确保表面光洁度。8.中型离心泵标准件更换（流量100W流量300m3/h250m）项100陆地购买轴承及机封标准件，提交合格证；采用轴承加热器对轴承进行加热后热装，确保轴承装配精度；A机械密封根据实际机封冲洗压力的L5倍进行打压测试，憋压半小时，并出具打压报告；机封装配，调整静环压紧量及锁母。9.离心泵轴加工kg100陆地测量原有泵轴尺寸，并进行记录；材质：双相不锈钢2205,精车加工
6、新泵轴；A加工后的泵轴轴跳0.03mmo10.离心泵叶轮加工件100陆地根据原有叶轮进行三维立体扫描，并出具图纸；材质：双相不锈钢2205,进行精铸新叶轮；对新叶轮进行固熔处理；铸造后的叶轮做单个动平衡，确保满足使用需求。2.4.2.柴油主机设备项修服务：根据甲方下表的工作内容提供合格的人、机具、耗材，协助甲方进行对应的工作:序号服务名称单位数量地点作业内容IL维修空冷器服务项60陆地端盖和密封面去除锈垢；更换端盖密封，检查防腐锌块（如有）；用压缩空气吹扫气侧，尽量多的吹出浮尘；把空冷器浸在清洗剂溶液里至少24小时，除去油泥、锈垢，直至鳍片和冷却水管露出金属原色，用细毛刷疏通水侧水管，用清水冲
7、洗水侧和气侧；在中和液中浸泡，用清水充分清洗干净；回装端盖，试压7kgfcm2（或者按照工作压力1.5倍执行），半小时没有泄露和渗漏；排净空冷器内的水分，涂漆，底漆一次，中漆一次，面漆一次，漆膜厚度不小于250uio12.维修滑油冷却器服项60陆地端盖和密封面去除锈垢；滑油冷却器在清洗剂溶液里至少浸泡24小时，如有必要加热至80以上（具体根据清洗药水说明），除去油泥、锈垢，用压力水冲洗水管，再用毛刷疏通，直至露出铜本色；在中和液中浸泡，用清水洗净；回装端盖，水侧和油侧分别按7kgfcm2和9kgfcm2试压，半小时没有泄露和渗漏；排净水分，涂漆，底漆一次，中漆一次，面漆一次，漆膜厚度不小于25
8、0umo13.维修机带泵轴服务项60陆地检测轴表面磨损情况；测量需修复位的尺寸，确定修复位置及修复后的标准尺寸；将水泵轴及预润滑泵轴上磨床磨去表面磨损层及疲劳部位；采用进口专用焊丝，采用低温冷焊或者激光补焊需修复的位置；轴自然冷却后上磨床精加工其所需部位至标准尺寸；保证其光洁度及跳动量0.03mm；检验其尺寸是否合格，合格后涂抹黄油包装。14.维修刀阀项60陆地刀阀解体，部分断丝取出，损坏的丝孔进行扩孔；链条、弹簧部件修复或更换，制作垫片更换刀阀组装；刀阀测试；刀阀外观处理。2. 4.3.起重机设备项修服务：根据甲方下表的工作内容提供合格的人、机具、耗材，协助甲方进行对应的工作：序号服务名称单
9、位数量地点作业内容15.卷筒现场热工修复台10海上拆除绞车钢丝绳、清洗绞车滚筒A卷筒部件打磨裂纹检查焊接修复裂纹防腐翻新回装绞车钢丝绳试验16.回转机构更换台10海上拆除绞车齿轮箱回装绞车齿轮箱扭矩扳手紧固调整啮合间隙17.桁架吊臂局部防腐维修条10海/陆搭建脚手架A吊臂结构锈蚀部位打磨除锈防腐,含人工和机具和辅料（不含油漆）18.门架局部防腐维修台10海/陆搭建脚手架A字架结构锈蚀部位打磨除锈防腐,含人工和机具和辅料（不含油漆）19.吊臂斜拉筋更换条100海上A制定修复方案、WPS（不含船级社审核）海上搭建脚手架裂纹腐蚀点打磨、焊接修复A裂纹检查A防腐如需试重另外计算20.吊臂热工修复处15
10、0海/陆制定修复方案、焊接工艺WPS（不含船级社审核）海上搭建脚手架裂纹腐蚀点打磨、焊接修复裂纹检查防腐如需试重另外计算21.起重机结构类附件更换片30海上调研收集需预制的爬梯、护栏信息陆地预制搭建脚手架海上更换预制的爬梯、护栏22.起重机结构类附件维修处50海上制定方案搭建脚手架拆除旧爬梯、护栏损坏部分维修或更换损坏部分防腐说明：表2.4.2.4.3是项修服务，项修服务主要针对已在表中明确工作界面的有计划性的维修工作，对于已在表2.4.2.4.3中明确工作界面的维修工作使用项修服务。2.4.4.人员服务：根据甲方下表要求提供合格的人员进行服务:序号人员名称单位人数天数工作量职能要求23.工程
11、师（机/电/液类/焊/结构类）-陆地工天2300600负责对生产及辅助类机械出现的故障进行原因分析，并给出解决方案协助编写维修、设计方案大专及以上学历具备机械、机电、电气、自动化、结构、焊接类工程师资格证24.领班-陆地工天43001200负责协助甲方领班对施工项目的整体管理持有领班证3年或以上领班经验25.技师（机/电/液类/焊/结构类）-陆地工天2300600负责对生产及辅助类机械出现的故障进行原因分析，排除故障大专及以上学历生产及辅助类机械检维修10年或以上工作经验26.高级工（机/电/液类）-陆地工天2300600负责生产及辅助类机械故障检修电仪工具备有效期内的中华人民共和国特种作业操
12、作证（作业类别：电工作业）生产及辅助类机械检维修8年或以上工作经验27.中级普工（机/电/液类）-陆地工天3300900负责生产及辅助类机械故障检修电仪工具备有效期内的中华人民共和国特种作业操作证（作业类别：电工作业）生产及辅助类机械检维修6年或以上工作经验28.中级焊工-陆地工天2300600负责结构焊接工作有效期内的中华人民共和国特种作业操作证（作业类别：焊接与热切割作业）持有氨弧焊证书或国家认可的第三方船检机构签发的焊工的6GR/6G证书29.焊工-陆地工天2300600负责结构焊接工作有效期内的中华人民共和国特种作业操作证（作业类别：焊接与热切割作业）30.探伤工-陆地工天210020
13、0负责结构检测工作持有国家或第三方船检机构签发的检测资格证书31.普工（机/电/液类）-陆地工天43001200负责生产及辅助类机械故障检修电仪工具备有效期内的中华人民共和国特种作业操作证（作业类别：电工作业）生产及辅助类机械检维修2年或以上工作经验32.动复员人次50201000惠州-珠海/深圳含旅途、食宿费用33.工程师（机/电/液类/焊/结构类）-海上工天26001200负责对生产及辅助类机械出现的故障进行原因分析，并给出解决方案协助编写维修、设计方案出海排除故障大专及以上学历具备机械、机电、电气、自动化、结构、焊接类工程师资格证书34.领班-海上工天46002400负责协助甲方领班对施工项目的整体管理持有领班证3年或以上领班经验35.技师（机/电/液类/焊/结构类）-海上工天26001200负责对生产及辅助类机械出现的故障进行原因分析，排除故障大专及以上学历生产及辅助类机械检维修10年或以上工作经验36.高级工（机/电/液类
