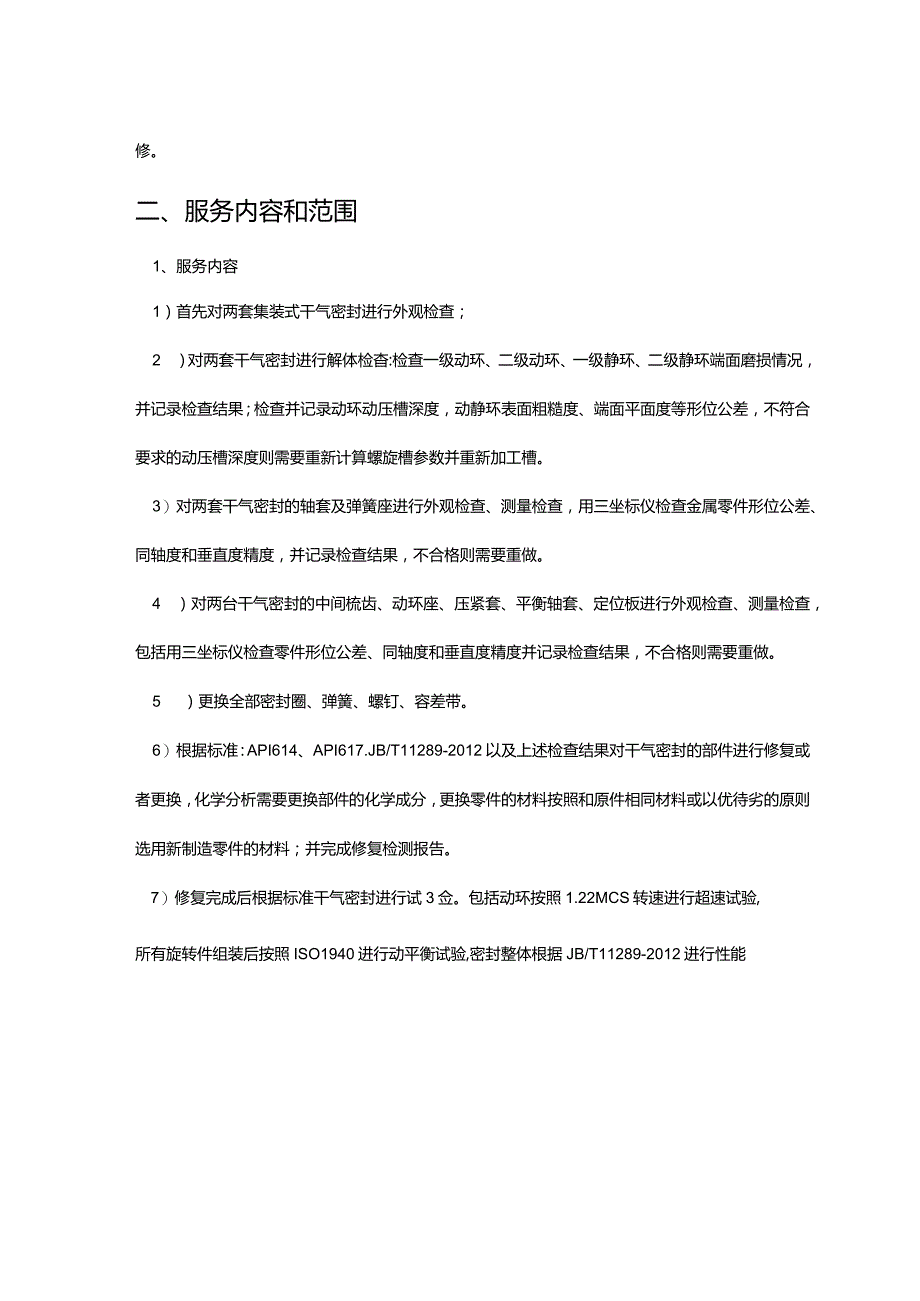

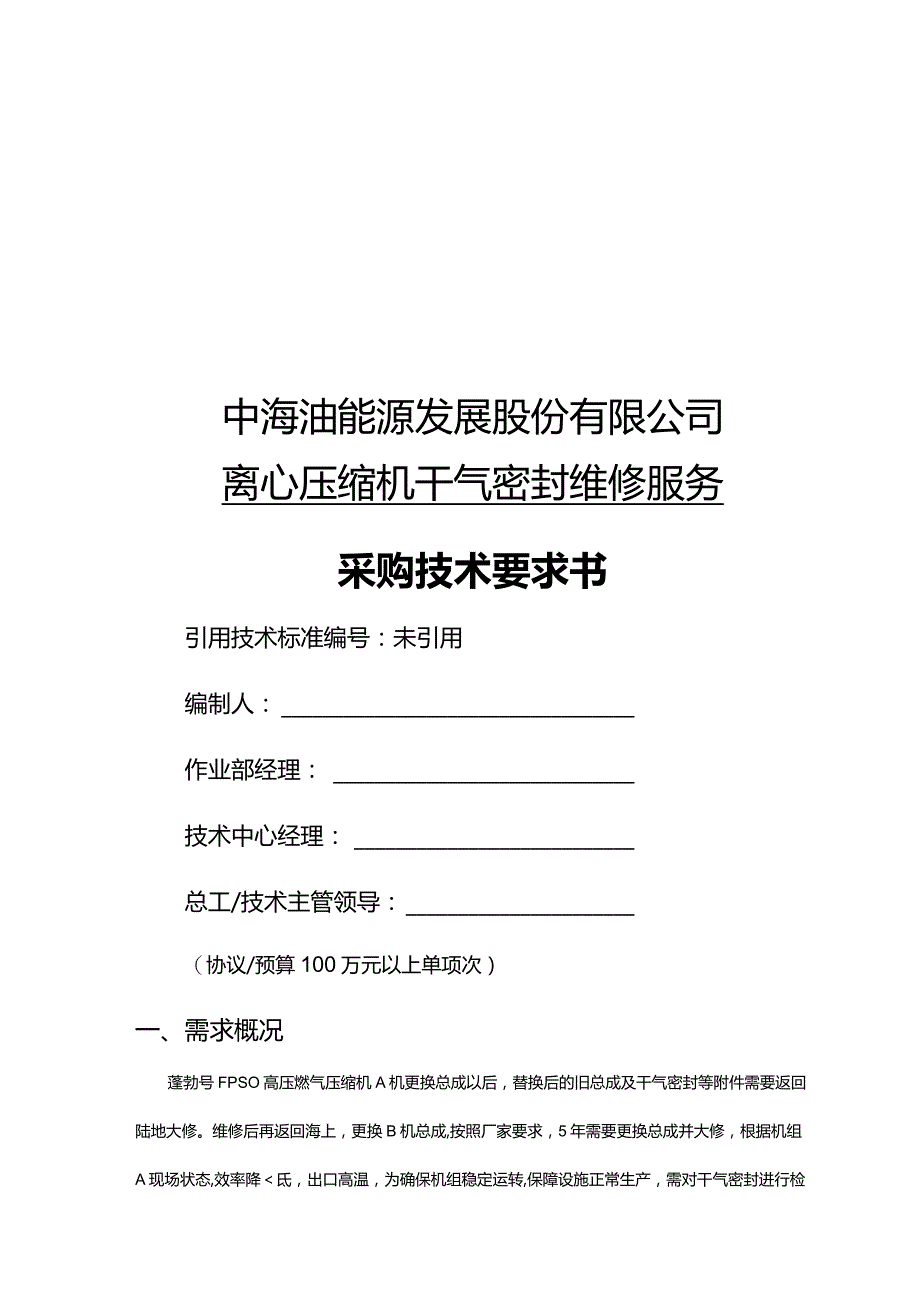

1、中海油能源发展股份有限公司离心压缩机干气密封维修服务采购技术要求书引用技术标准编号：未引用编制人：作业部经理：技术中心经理：总工/技术主管领导：（协议/预算100万元以上单项次）一、需求概况蓬勃号FPSO高压燃气压缩机A机更换总成以后，替换后的旧总成及干气密封等附件需要返回陆地大修。维修后再返回海上，更换B机总成,按照厂家要求，5年需要更换总成并大修，根据机组A现场状态,效率降氐，出口高温，为确保机组稳定运转,保障设施正常生产，需对干气密封进行检修。二、服务内容和范围1、服务内容1）首先对两套集装式干气密封进行外观检查；2 ）对两套干气密封进行解体检杳:检查一级动环、二级动环、一级静环、二级静
2、环端面磨损情况，并记录检查结果；检查并记录动环动压槽深度，动静环表面粗糙度、端面平面度等形位公差，不符合要求的动压槽深度则需要重新计算螺旋槽参数并重新加工槽。3）对两套干气密封的轴套及弹簧座进行外观检查、测量检查，用三坐标仪检查金属零件形位公差、同轴度和垂直度精度，并记录检查结果，不合格则需要重做。4 ）对两台干气密封的中间梳齿、动环座、压紧套、平衡轴套、定位板进行外观检查、测量检查，包括用三坐标仪检查零件形位公差、同轴度和垂直度精度并记录检查结果，不合格则需要重做。5 ）更换全部密封圈、弹簧、螺钉、容差带。6）根据标准：API614、API617.JB/T11289-2012以及上述检查结果

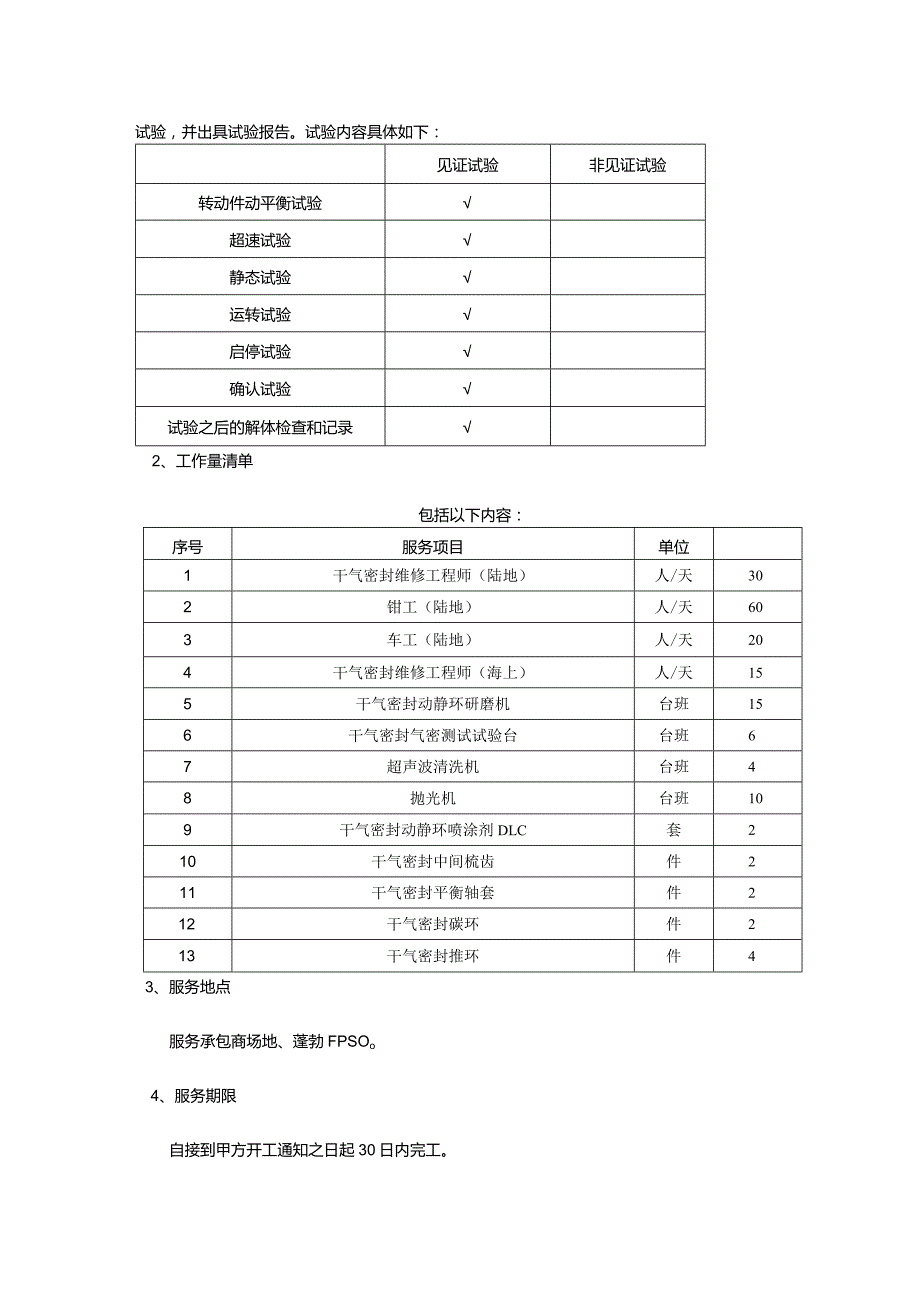

3、对干气密封的部件进行修复或者更换，化学分析需要更换部件的化学成分，更换零件的材料按照和原件相同材料或以优待劣的原则选用新制造零件的材料；并完成修复检测报告。7）修复完成后根据标准干气密封进行试3佥。包括动环按照1.22MCS转速进行超速试验,所有旋转件组装后按照ISO1940进行动平衡试验,密封整体根据JB/T11289-2012进行性能试验，并出具试验报告。试验内容具体如下：见证试验非见证试验转动件动平衡试验超速试验静态试验运转试验启停试验确认试验试验之后的解体检查和记录2、工作量清单包括以下内容：序号服务项目单位1干气密封维修工程师（陆地）人/天302钳工（陆地）人/天603车工（陆地）人
4、/天204干气密封维修工程师（海上）人/天155干气密封动静环研磨机台班156干气密封气密测试试验台台班67超声波清洗机台班48抛光机台班109干气密封动静环喷涂剂DLC套210干气密封中间梳齿件211干气密封平衡轴套件212干气密封碳环件213干气密封推环件43、服务地点服务承包商场地、蓬勃FPSOo4、服务期限自接到甲方开工通知之日起30日内完工。三、执行标准/规范GE离心压缩机维修手册API614石油、化工和气体工业用润滑、轴密封和控制油系统及辅助设备API617石油、化学和气体工业用轴流、离心压缩机及膨胀机压缩机四、服务要求1 .服务具体要求：1）乙方按要求完成服务内容全部工作量。2）
5、乙方委派1名服务工程师去海上现场指导安装维修完成的干气密封。提供现场技术服务与操作培训，指导用户进行现场安装、调试与维护。对运行维护中出现的问题在接到用户电话（传真）后2小时内对用户提出的问题给予答复，直到解决问题。需要时派专人在24小时内到用户所在地解决问题。2 .HSE要求：作业承包商投标时至少应提供如下QHSE相关材料：1）设置安全生产管理组织机构证明文件；2）全员安全生产责任制度；3 ）法人主要负责人批准的QHSE管理体系制度，第三方体系认证证书;4 ）与投标业务相匹配的资质证书、经验?口业绩证明材料；5 ）项目经理、领班、安全监督等主要管理人员的资格证书、与投标业务类似行业工作经历；
6、6 ）近三年是否涉及QHSE相关行政处罚/诉讼记录的证明文件；7 ）近三年的生产安全事故情况。作业承包商劳保用品配备及入场安全培训教育要求：D涉及专业分包的承包商单位，配备承包商本单位统一的、符合中国海油作业场所标准的劳保用品；2）涉及劳务分包或劳务服务的承包商人员，按合同约定由甲方配备满足海油发展统一要求的劳保用品；3）作业承包商人员必须参加由装备技术公司统筹组织的24学时入场安全教育培训和考核,未经培训和考核合格的人员不得进入公司作业现场作业。3 .业绩要求投标人自2020年至投标截止之日起提供至少2项等同于干气密封维修业绩，并提供合同证明资料,包括合同封面、合同信息页、签字盖章页,合同证
7、明文件中必须包含结构建模、数据测量服务相关内容。若为年度协议，除提供年度协议外，还应提供已完成订单的订单页及订单相应的验收文件或结算明细单,同一个年协合同提供几份订单即算为几项有效业绩。必要时，招标方可查看乙方业绩文件原件。4 .资质要求投标人具备并提供有效期内的质量、环境、安全管理系认证证书；投标人具备流体密封维修资质能力。5 .工作界面要求：乙方负责维修甲方提供的两套干气密封，维修完成后乙方提供服务工程师去海上现场指导干气密封安装。6 .保密要求：乙方在项目开展过程中收到的各项资料，包含但不限于设备说明书、保养记录、维修记录、相关方案及文件资料等内容,不得夕M专或有其它用途。五、配备资源要
8、求1、机具要求名称单位数量干气密封动静环研磨机台班15干气密封气密测试试验台台班6超声波清洗机台班4抛光机台班102、材料要求名称单位数量干气密封动静环喷涂剂DLC套2干气密封中间梳齿件2干气密封平衡轴套件2干气密封碳环件2干气密封推环件43、人员要求名称单位数量干气密封维修工程师（陆地）人/天30钳工（陆地）人/天60车工（陆地）人/天20干气密封维修工程师（海上）人/天154、场地要求乙方需提供满足检修要求的维修场地。六、服务进度跟踪自接到甲方开工通知之日起30日内完工。七、服务及验收标准1、验雌式：设备正常运转，各参数满足技术手册要求，符合现场使用要求。2、验收标准：GE离心压缩机维修手
9、册API614石油、化工和气体工业用润滑、轴密封和控制油系统及辅助设备API617石油、化学?口气体工业用轴流、离心压缩机及膨胀机-压缩机八、质量保证1、质保期时间、质保金要求：1）自甲方将维修完成的干气密封投入运行之日起质保12个月，若由于乙方施工质量原因引发的故障均由乙方提供免费服务。整改后的工作的质保期自修复或重新实施之日起重新计算。2、质保期内甲乙方各自具体责任：在质保期内因乙方维修原因造成的设备损坏，乙方承担相应的责任。3、质保期内出现问题处理方案：在质保期内高压离心压缩机干气密封出现故障问题,甲方向乙方反馈时,乙方应及时相应,无偿提供解决方案，若甲方采纳乙方的方案后还是不能解决故障，甲方将高压离心压缩机干气密封返回乙方场地无偿质保维修，运输的往返费用由乙方承担。九、其他要求1、技术联系人：赵光辉/2、付款方式:银行电汇；3、付款周期要求：接到发票45天内付款；4、结算方式：一次性结算；5、其他特殊要求：无；
