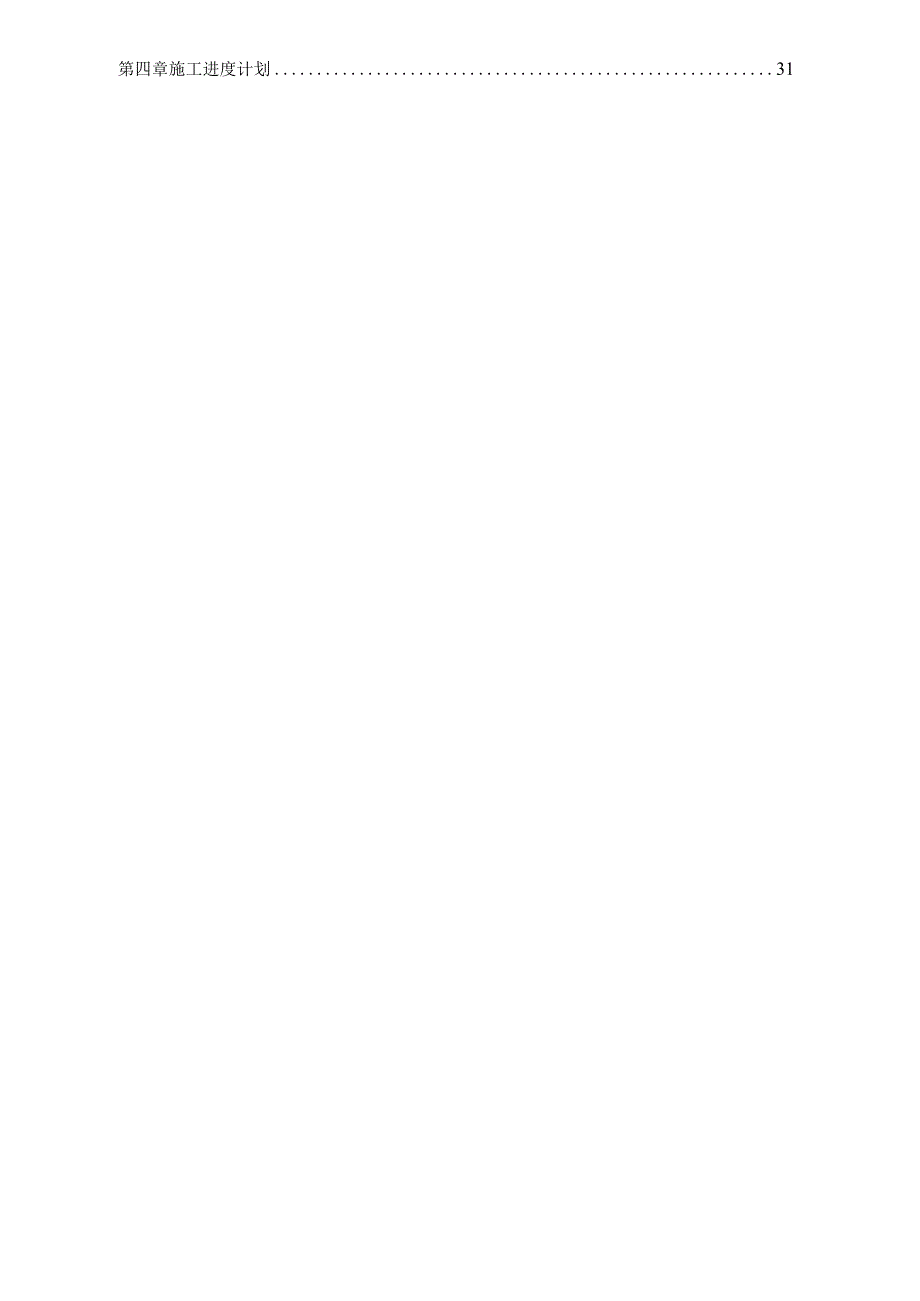

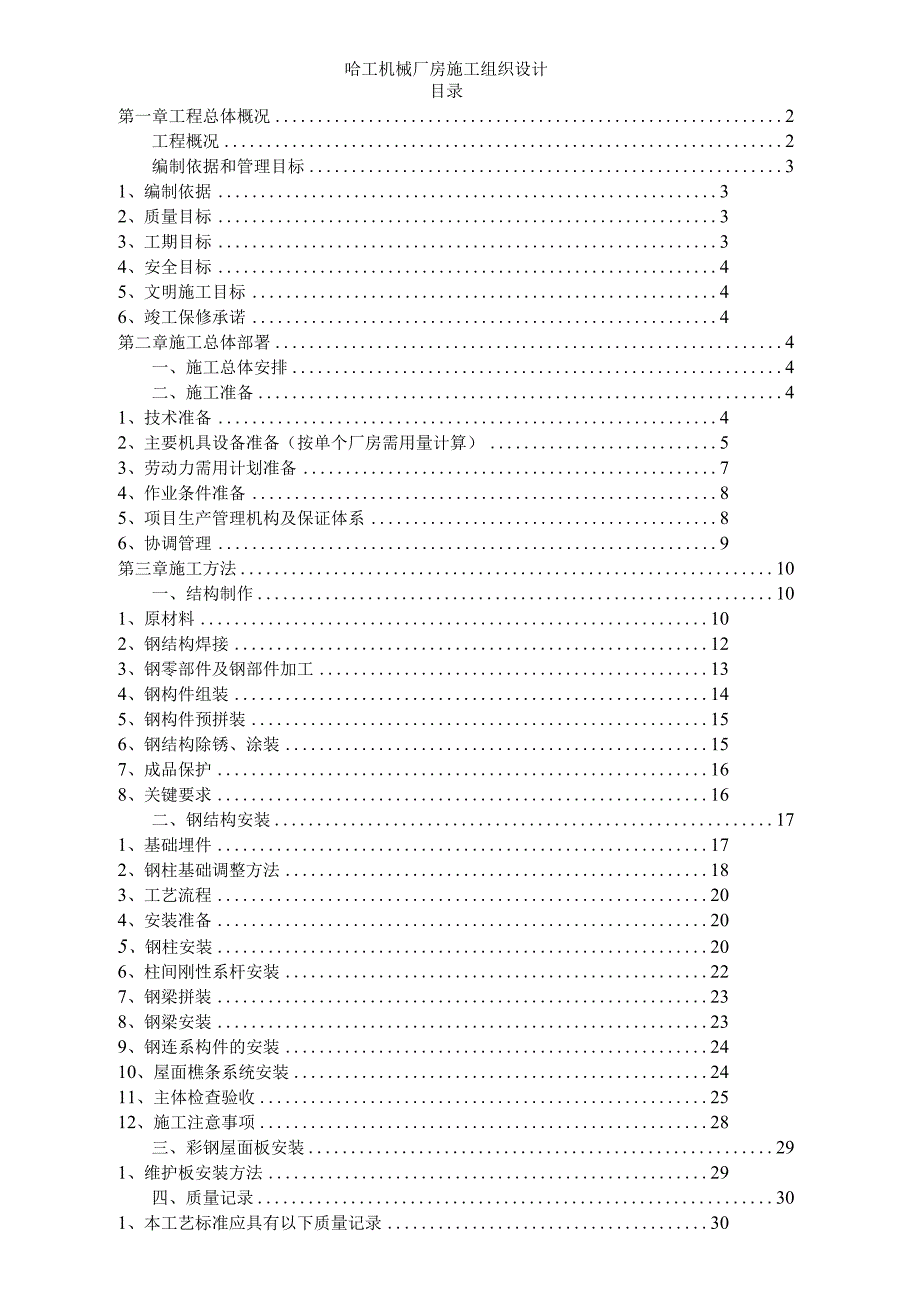

1、哈工机械厂房施工组织设计目录第一章工程总体概况2工程概况2编制依据和管理目标31、编制依据32、质量目标33、工期目标34、安全目标45、文明施工目标46、竣工保修承诺4第二章施工总体部署4一、施工总体安排4二、施工准备41、技术准备42、主要机具设备准备（按单个厂房需用量计算）53、劳动力需用计划准备74、作业条件准备85、项目生产管理机构及保证体系86、协调管理9第三章施工方法10一、结构制作101、原材料102、钢结构焊接123、钢零部件及钢部件加工134、钢构件组装145、钢构件预拼装156、钢结构除锈、涂装157、成品保护168、关键要求16二、钢结构安装171、基础埋件172、钢柱

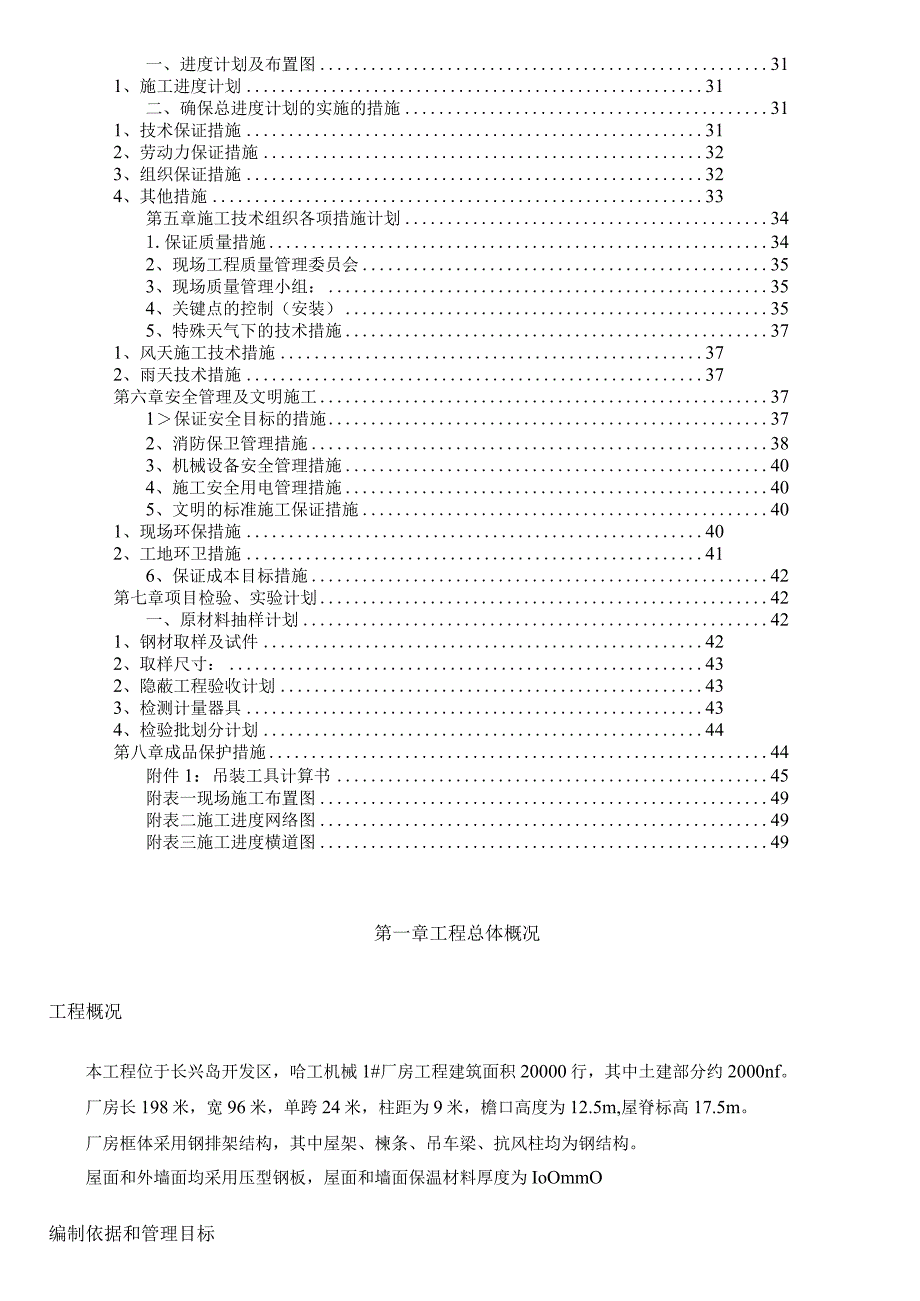

2、基础调整方法183、工艺流程204、安装准备205、钢柱安装206、柱间刚性系杆安装227、钢梁拼装238、钢梁安装239、钢连系构件的安装2410、屋面樵条系统安装2411、主体检查验收2512、施工注意事项28三、彩钢屋面板安装291、维护板安装方法29四、质量记录301、本工艺标准应具有以下质量记录30第四章施工进度计划31一、进度计划及布置图311、施工进度计划31二、确保总进度计划的实施的措施311、技术保证措施312、劳动力保证措施323、组织保证措施324、其他措施33第五章施工技术组织各项措施计划341.保证质量措施342、现场工程质量管理委员会353、现场质量管理小组：354
3、、关键点的控制（安装）355、特殊天气下的技术措施371、风天施工技术措施372、雨天技术措施37第六章安全管理及文明施工371保证安全目标的措施372、消防保卫管理措施383、机械设备安全管理措施404、施工安全用电管理措施405、文明的标准施工保证措施401、现场环保措施402、工地环卫措施416、保证成本目标措施42第七章项目检验、实验计划42一、原材料抽样计划421、钢材取样及试件422、取样尺寸：432、隐蔽工程验收计划433、检测计量器具434、检验批划分计划44第八章成品保护措施44附件1：吊装工具计算书45附表一现场施工布置图49附表二施工进度网络图49附表三施工进度横道图49
4、第一章工程总体概况工程概况本工程位于长兴岛开发区，哈工机械1#厂房工程建筑面积20000行，其中土建部分约2000nf。厂房长198米，宽96米，单跨24米，柱距为9米，檐口高度为12.5m,屋脊标高17.5m。厂房框体采用钢排架结构，其中屋架、楝条、吊车梁、抗风柱均为钢结构。屋面和外墙面均采用压型钢板，屋面和墙面保温材料厚度为IoOmmO编制依据和管理目标1、编制依据本工程施工组织设计依据省、国家现行规范标准，我公司企业管理手册，建设单位提供的哈工机械1#厂房施工图、补充文件、工程合同文件编制而成本工程施工及材料依据的规范、规程与标准。1钢结构工程施工质量验收规范(GB50205-2001)
5、.2建筑钢结构焊接技术规程(JGJ81-2002).3.碳素结构钢(GB700-88)4焊接结构用碳素钢铸件(GB7659-87).5.低合金高强度结构钢(GB/T1591-94)6.热轧H形钢和剖分T形钢(GB/T11263-1998)7普通焊接H形钢(YB3301).8碳钢焊条(GB/T5117-95)低合金钢焊条(GB/T5118-95).9熔化焊用钢丝(GB/T14957-94)10气体保护焊用钢丝(GB/T14958-94).11碳素钢埋弧焊用碳钢焊丝与焊剂(GB95293).12低合金钢埋弧焊剂(GB12470).13钢结构用高强度大六角头螺栓、大六角螺母、垫圈形式尺寸与技术条件(
6、GB1231-91).14钢结构用扭剪形高强度连接副形式尺寸与技术条件(GB3633-83).15涂装前钢材表面锈蚀等级和除锈等级(GB8923-88).16钢焊缝手工超声波探伤方法和探伤结果分级(GBlI345-89)2、质量目标本工程施工质量目标为工程质量达到国家验收“合格”标准。分项工程优良率50%以上，合格率100%,分项工程一次交验合格率100%。分部工程安装质量等级：合格。3、工期目标本工程合同规定时间为75天，对于此工程的来说时间是非常紧迫的，并且此季节正值雨季这样就使施工的时间更加紧。我公司针对此情况和工程的实际情况特点，选择经验丰富项目管理班子对工程进行管理及与甲方协调来保证
7、工期。4、安全目标确保不发生重大安全事故，轻伤事故发生率小于2%。5、文明施工目标达到大连市安全文明样板工地标准6、竣工保修承诺竣工保修时间均大于建设部和辽宁省规定的保修期限，保证业主无后顾之忧。第二章施工总体部署一、施工总体安排基础工程由土建施工单位施工，厂房钢结构部分由大连东冶建设工程有限公司施工，同时整个部件加工全部安排在东冶加工厂完成，然后通过汽车运输至施工现场安装，结构部分安装完毕，等厂房框架形成结构体系后，立即组织外围护部分安装，工程全部完成后经施工单位自检合格后报建设单位竣工验收。以人力、机械设备为可变投入资源指标，以物资和工期为硬性指标，保证整体施工按照主体框架、屋面彩板、墙体
8、围护等所计划的流水节拍施工。根据现场的实际情况及合同工期的要求，对施工的安装计划做如下布置（详见附图1）。本工程根据土建单位的施工进度主要分为四个安装区段，字母轴方向以C轴为中心分开，数字轴方向先将与土建结合的3、4轴安装完成，然后再开始从14轴安装，完成14至3轴部分后，再开始从15轴向24轴方向安装，楝条和外围护板需要根据工程的进度跟进安装，确保在77天内完成工程施工任务。二、施工准备1、技术准备（1）图纸会审：仔细查看图纸，进行图纸会审，与甲方、设计人员、监理充分沟通，了解设计图纸中存在的不明确之处。（2）审核施工图：根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是
9、否满足要求；工厂和工地的工艺条件是否能满足设计要求。（3）详图设计：根据设计文件进行构件深化设计，以便于加工制作和安装。（4）加工方案及工装设计钢结构的加工工艺方案，由东冶建设的加工厂根据施工图及合同对钢结构质量、工期，以及施工的总体进度计划和现场实际情况的要求编制，并经工厂（公司）总工程师审核，批准后实施。（5）组织必要的工艺实验，如焊接工艺评定等试验，尤其是对新工艺、新材料，要做好工艺试验，作为指导生产的依据。（6）编制材料进厂时间计划以及到达施工现场的时间计划。2、主要机具设备准备（按单个厂房需用量计算）（1）加工阶段设备名称设备型号数量设备能力桥式起重机IOt2IOt桥式起重机5t15
10、t门式起重机MQ-16116t汽车起重机QY16A116t运输汽车HY9140K1IOt多头直条切割机CGl-40001半自动切割机CGl-30摇臂钻床Z3040*162磁轮切割机SAG-B车床CA6140钻铳床ZX-32坐标镶床T4240剪板机JZQ16-2500端面铳床TX50B滚剪倒角机CD-20磁力电钻RD-32A直流焊机AX5-500交流焊机BX1-500CO2焊机YM-500KR埋弧焊机NZA-100O焊条烘干箱HY704-4焊剂烘干箱HJ-50电动空压机4L-20喷砂机PBS-100R喷漆机GPQ9C叉车CPQ-IB翼缘矫正机YTJ-50焊缝检验尺SK探伤仪DA-400S游标卡尺
11、钢卷尺50m钢卷尺30m（2）、安装阶段主要机具设备需要计划表序号机具名称型号规格数量产地制造年份额定功率（KW）生产能力备注1汽车吊车TD-252日本2003.62汽车吊车TD-202日本2001.63汽车吊车12吨2锦洲4叉车3T1无锡2000.10自有5剪板机1沈阳2002.34.5自有6交流电焊机BX2-5008旅顺2000.11252KVA自有7硅整流弧焊机汽车吊车12沈阳2004.1032*6KVA自有8手动倒链I-IOT20青岛2005.1()自有9千斤顶20-50T20自有10气割工具（套）IO11手枪电钻300.8*3012机动翻斗车12马力2山东2003.5自有13汽车IT
12、1日本1999.5自有14解放半挂车30T2长春2002.1015水准仪DS3216经纬仪J2217力矩扳手418盘尺50米2把19盘尺10520卷尺5米20合计3、劳动力需用计划准备(1)制作加工阶段劳动力准备工种人数工作内容钳工2设备安装与维修车工1部件加工加工6放线、下料、构件合成组拼设备操作工12加工厂设备运行操作电工2现场临时用电维修普工12现场倒运材料及半成品构件翻身电焊工14焊缝焊接涂装工3涂装合计56(2)安装阶段劳动力准备(按单个厂房需用量计算)工种人数工作内容测量工2测量放线钾工2刚架安装钳工4安装偏差调整与维修起重工2起重与吊装普工40现场构件搬运及辅助电焊工12橡条安装等安板工50板安装架工15临时台、架安装、拆除电工2施工用电管理与维修总计1294、作业条件准备（1）完成施工详图，并经设计院设计签字认可，安装现场预埋螺栓砂强度已满足要求并放线检查完毕。（2）施工现场四通一平。（3）工厂加工方案、现场安装方案、作业指导书、技术交底等各种技术准备工作已经准备就绪。（4）各种工艺评定试验及工艺性能试验经现场监理审核完成。（5）各种机械设备调试验收合格。（6）所有生产工人
