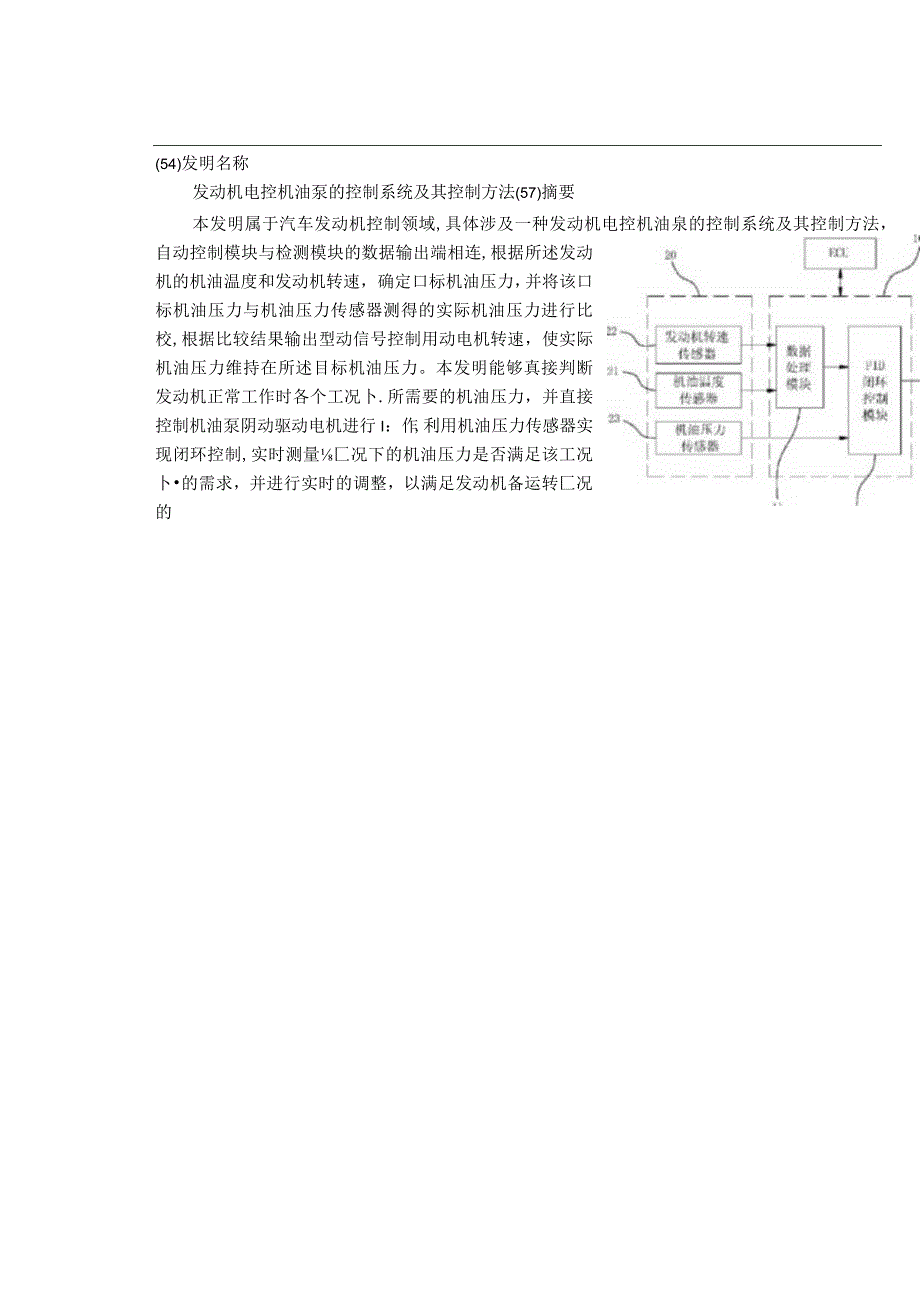

(12.1)--电控机油泵专利.docx_第1页
第1页 / 共8页
(12.1)--电控机油泵专利.docx_第2页
第2页 / 共8页

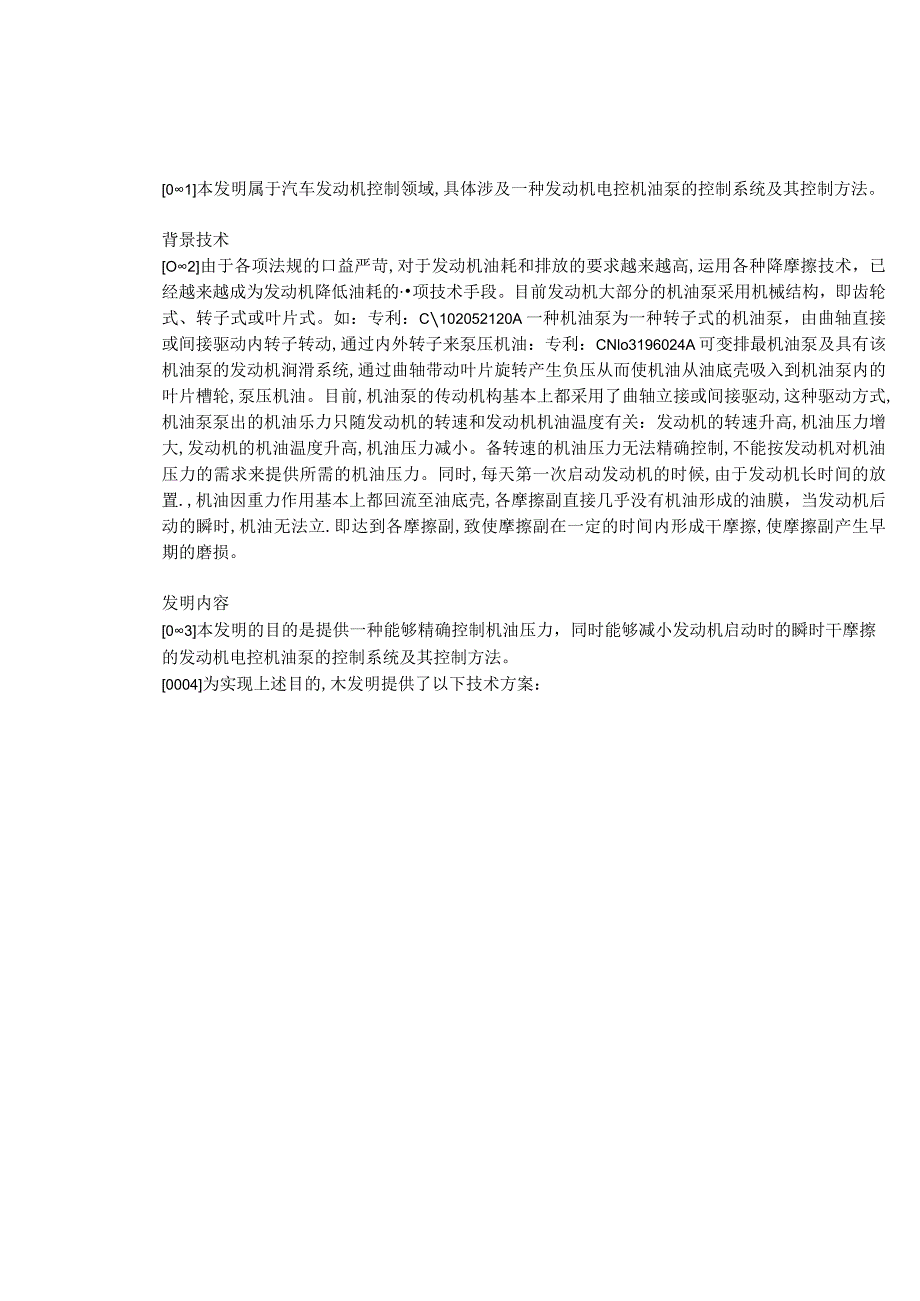

(12.1)--电控机油泵专利.docx_第3页
第3页 / 共8页
(12.1)--电控机油泵专利.docx_第4页
第4页 / 共8页
(12.1)--电控机油泵专利.docx_第5页
第5页 / 共8页
(12.1)--电控机油泵专利.docx_第6页
第6页 / 共8页
(12.1)--电控机油泵专利.docx_第7页
第7页 / 共8页
(12.1)--电控机油泵专利.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《(12.1)--电控机油泵专利.docx》由会员分享,可在线阅读,更多相关《(12.1)--电控机油泵专利.docx(8页珍藏版)》请在第壹文秘上搜索。

1、(54)发明名称发动机电控机油泵的控制系统及其控制方法(57)摘要本发明属于汽车发动机控制领域,具体涉及一种发动机电控机油泉的控制系统及其控制方法,自动控制模块与检测模块的数据输出端相连,根据所述发动机的机油温度和发动机转速,确定口标机油压力,并将该口标机油压力与机油压力传感器测得的实际机油压力进行比校,根据比较结果输出型动信号控制用动电机转速,使实际机油压力维持在所述目标机油压力。本发明能够真接判断发动机正常工作时各个工况卜.所需要的机油压力,并直接控制机油泵阴动驱动电机进行I:作,利用机油压力传感器实现闭环控制,实时测量匚况下的机油压力是否满足该工况卜的需求,并进行实时的调整,以满足发动机

2、备运转匚况的1 .一种发动机电控机油泵的控制系统,其特征在于:包括:驱动电机(30),用于驱动发动机机油泵工作:检测模块(20),包括用于检测发动机机油温度的机油温度传感器(21)、用于检测发动机转速的发动机转速传感器(22),以及用于检测发动机机油压力的机油压力传感器(23);自动控制模块(10),与检测模块(20)的数据输出端相连,根据所述发动机的机油温度和发动机转速,确定目标机油压力,并将该目标机油压力与机油压力传感器(23)测得的实际机油压力进行比较,根据比较结果输出驱动信号控制驱动电机(30)转速,使实际机油压力维持在所述口标机油压力。2 .根据权利要求1所述的发动机电控机油泵的控制

3、系统,其特征在于:所述自动控制模块(10)包括:数据处理模块(11),与机油温度传感器(21)和发动机转速传感器(22)的数据输出端相连,根据发动机的机油温度和发动机转速,计算出目标机油压力:PID闭环控制模块(12),与数据处理模块(U)和机油压力传感器(23)相连,接收机油压力传盛器(23)检测的实际机油压力,将该实际机油压力与所述目标机油压力进行比较,并根据比较结果输出控制信号控制驱动电机(30)转速。3 .根据权利要求2所述的发动机电控机油泵的控制系统,其特征在于:所述自动控制模块(10)集成在ECU中。4 .一种权利要求1所述控制系统的控制方法,其特征在于:发动机启动前,当ECI处于

4、通电自检状态时,自动控制模块(10)控制所述郸动电机(30)启动,使机油泵在发动机发动前就开始工作。5 .根据权利要求4所述的控制方法,其特征在于:发动机启动后,驱动电机(30)带动油泵继续运转,检测模块(20)检测机油温度及发动机转速,并将该信息发送至数据处理模块(II),数据处理模块(三)根据机油温度和发动机转速确定目标机油压力,机油温度越高、发动机转速越快,则口标机油压力值越高:数据处理模块(1D将目标机油压力值发送给PID闭环控制模块(12),同时PlD闭环控制模块(12)接收机油用力传感器(23)发出的实际机油压力,当实际机油用力低于目标机油压力时,驱动电机(30)转速加快,当实际机

5、油压力高于目标机油压力时,驱动电机(30)转速降低。6 .根据权利要求5所述的控制方法,其特征在于:ECIJ判定发动机停机后,自动控制模块(10)控制驱动电机(30)继续运行2T0s,然后自动控制模块(IO)控制驱动电机(30)关闭。7 .根据权利要求6所述的控制方法,其特征在于:ECIJ判定发动机异常停机时,自动控制模块(IO)控制驱动电机(30)继续运行2T0s,然后自动控制模块(IO)控制驱动电机(30)关闭。发动机电控机油泵的控制系统及其控制方法技术领域01本发明属于汽车发动机控制领域,具体涉及一种发动机电控机油泵的控制系统及其控制方法。背景技术O2由于各项法规的口益严苛,对于发动机油

6、耗和排放的要求越来越高,运用各种降摩擦技术,已经越来越成为发动机降低油耗的项技术手段。目前发动机大部分的机油泵采用机械结构,即齿轮式、转子式或叶片式。如:专利:C102052120A一种机油泵为一种转子式的机油泵,由曲轴直接或间接驱动内转子转动,通过内外转子来泵压机油:专利:CNlo3196024A可变排最机油泵及具有该机油泵的发动机涧滑系统,通过曲轴带动叶片旋转产生负压从而使机油从油底壳吸入到机油泵内的叶片槽轮,泵压机油。目前,机油泵的传动机构基本上都采用了曲轴立接或间接驱动,这种驱动方式,机油泵泵出的机油乐力只随发动机的转速和发动机机油温度有关:发动机的转速升高,机油压力增大,发动机的机油

7、温度升高,机油压力减小。备转速的机油压力无法精确控制,不能按发动机对机油压力的需求来提供所需的机油压力。同时,每天第一次启动发动机的时候,由于发动机长时间的放置.,机油因重力作用基本上都回流至油底壳,各摩擦副直接几乎没有机油形成的油膜,当发动机后动的瞬时,机油无法立.即达到各摩擦副,致使摩擦副在一定的时间内形成干摩擦,使摩擦副产生早期的磨损。发明内容03本发明的目的是提供一种能够精确控制机油压力,同时能够减小发动机启动时的瞬时干摩擦的发动机电控机油泵的控制系统及其控制方法。0004为实现上述目的,木发明提供了以下技术方案:05一种发动机电控机油泵的控制系统,包括:驱动电机,用于驱动发动机机油泵

8、工作:检测模块,包括用于检测发动机机油温度的机油温度传感器、用于检测发动机转速的发动机转速传感席,以及用于检测发动机机油压力的机油压力传感器;自动控制模块,与检测模块的数据输出端相连,根据所述发动机的机油温度和发动机转速,确定目标机油压力,并将该目标机油压力与机油压力传感器测得的实际机油压力进行比较,根据比较结果输出驱动信号控制驱动电机转速,使实际机油压力维持在所述目标机油压力:0006所述自动控制模块包括:数据处理模块,与机油温度传感器和发动机转速传感器的数据输出端相连,根据发动机的机油温度和发动机转速,计算出目标机油压力:PlD闭环控制模块,与数据处理模块和机油压力传感器相连,接收机油压力

9、传感器检测的实际机油压力,将该实际机油压力与所述目标机油压力进行比较,并根据比较结果输出控制信号控制驱动电机转速:07所述自动控制模块集成在EClo0008本发明还提供了种上述控制系统的控制方法:09发动机启动前,当ECl处于通电自检状态时,门动控制模块控制所述驱动电机启动,使机油泵在发动机启动前就开始工作;0010发动机启动后,驱动电机带动油泵继续运转,检测模块检测机油温度及发动机转速,并将该倡息发送至数据处理模块,数据处理模块根据机油温度和发动机转速确定口标机油压力,机油温度越高、发动机转速越快,则目标机油*力值越高;0011数据处理模块将目标机油压力值发送给PID闭环控制模块,同时PTD

10、闭环控制模块接收机油压力传感器发出的实际机油压力,当实际机油压力低于目标机油压力时,驱动电机转速加快,当实际机汕压力高于目标机油压力时,驱动电机转速降低:00ECU判定发动机停机后,自动控制模块控制驱动电机继续运行2T0s,然后自动控制模块控制驱动电机关闭:0013ECU判定发动机异常停机时,白动控制模块控制驱动电机继续运行2T0s,然后自动控制模块控制驱动电机关闭。0014本发明的技术效果在于:本发明能够直接判断发动机正常工作时各个工况下所需要的机油压力,并直接控制机油泵驱动驱动电机进行工作,利用机油压力传感器实现闭环控制,实时测量各工况下的机油压力是否满足该工况下的需求,并进行实时的调整,

11、以满足发动机各运转工况的需求:当发动机进行自检未运转时,ECU自动控制机油泵驱动驱动电机进行工作,使发动机启动前各油道、摩擦副之间充满润滑油,这样发动机启动的瞬间可以减小摩擦副的异常磨损。附图说明0015图1是本发明的功能模块图;0016图2是本发明的控制流程图。具体实施方式0017如图1所示,一种发动机电控机油泵的控制系统,包括:18驳动电机30,用于驱动发动机机油泵工作:0019检测模块20,包括用于检测发动机机油温度的机油温度传感器21、用于检测发动机转速的发动机转速传感器22,以及用于检测发动机机油压力的机油压力传感器23:本发明中利用汽车自备的传感器即可,例如汽车本身就有的用于EeU

12、采集发动机运行状态的机汕温度传感器、机油压力传感器和发动机转速传感器,整个系统与ECu集成为体,无需1?门设置相应传感器。0020自动控制模块1(),.与检测模块20的数据输出端相连,根据所述发动机的机油温度和发动机转速,确定目标机油压力,并将该目标机油田力与机油压力传感器23测得的实际机油压力进行比较,根据比较结果输出驱动信号控制驱动电机30转速,使实际机油压力维持在所述目标机油压力。上述目标机油压力主要是依据发动机试验阶段测得的不同工况下的最适机油压力来确定的,该试验数据提前存储在数据处理模块中以供调用,数据处理模块就是依照该数据来确定目标机油压力。0021进一步的,所述自动控制模块IO包

13、括:22数据处理模块11,与机油温度传感器21和发动机转速传感器22的数据输出端相4105041408A说明书3/3页连,根据发动机的机油温度和发动机转速,计算出目标机油压力:0023PID闭环控制模块与数据处理模块H和机油压力传感器23相连,接收机油压力传感器23检测的实际机油用力,将该实际机油田力与所述目标机油田力进行比较,并根据比较结果输出控制信号控制郸动电机30转速。0024进一步的,所述自动控制模块1()集成在ECI中,自动控制模块10能够共享ECl资源,例如,自动控制模块IO能够通过ECU获取车辆后停状态、发动机运行状态等信息。0025本发明还提供了一种上述控制系统的控制方法:00

14、26发动机启动前,当ECU处于通电自检状态时,自动控制模块10控制所述驱动电机30启动,使机油泵在发动机六动前就开始工作。直接将机油泵压至润滑系油道的各个摩擦副直接,使各摩擦副之间在发动机运转之前就建立油膜,此时发动机再进行运转,由于摩擦副之间已经建立起了油膜,降低了发动机启动瞬时摩擦副干摩擦的几率,减小发动机的早期磨损。0027发动机肩动后,驱动电机3()带动油泵继续运转,如图2所示,检测模块2()检测机油温度及发动机转速,并将该信息发送至数据处理模块11,数据处理模块11根据机油温度和发动机转速确定目标机油压力,机油温度越高、发动机转速越快,则目标机油压力值越高:0028数据处理模块11将

15、目标机油压力值发送给PlD闭环控制模块12,11J11jPID闭环控制模块12接收机油压力传感器23发出的实际机油压力,当实际机油压力低于目标机油压力时,驱动电机30转速加快,当实际机油压力高于目标机油压力时,驱动电机30转速降低,直至机油压力传感器23测早的主油道的压力满足发动机润滑系统的压力需求。0029ECU判定发动机停机后,自动控制模块10控制驱动电机30继续运行2T0s,然后自动控制模块IO控制驱动电机30关闭。由于发动机长时间的运转,发动机机油温度很高,停机后机油泵再运行一段时间,能够保隙各运动部件之间油膜完整,提高系统的养护性能。0030ECU判定发动机异常停机时,自动控制模块10控制驱动电机30继续运行2-10s,然后自动控制模块10控制驱动电机30关闭。发动机异常停机时,发动机的机油温度很高,发动机摩擦副之间,由于热胀冷缩的原理,间隙很小,如果高温停机,容易造成烧轴、抱瓦等异常磨损的现象,导致发动机损坏。此时,使机油泵再运行段时间,能够保障各运动部件之间油膜完整,防止各摩擦副之间异常磨损的产生。ECL发动机转速计算目标机油压力机油温度实际机油压力亚测机油压力感弋提高驱动电机转速降低驱动电机转速驱动电机
