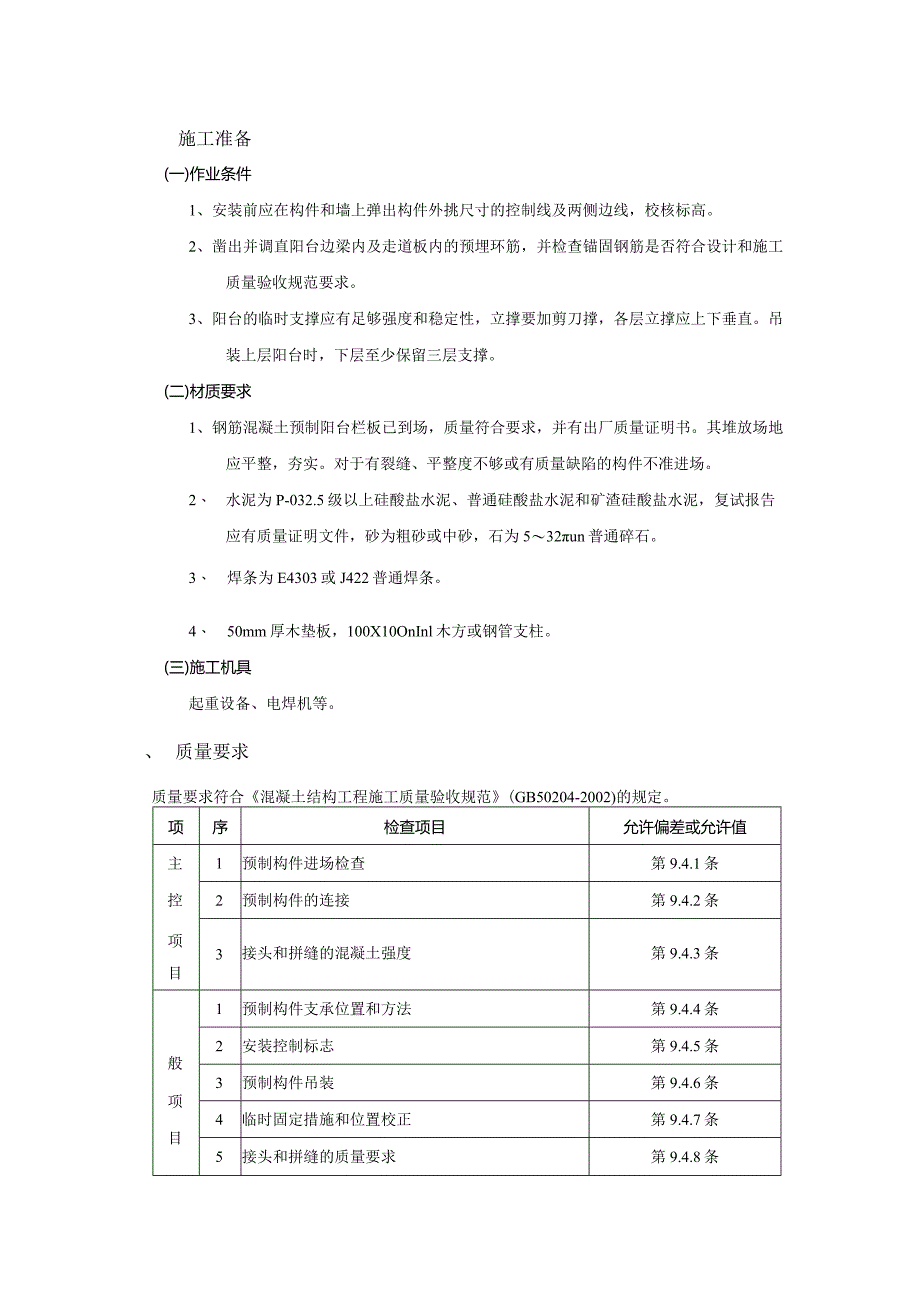

1、施工准备(一)作业条件1、安装前应在构件和墙上弹出构件外挑尺寸的控制线及两侧边线,校核标高。2、凿出并调直阳台边梁内及走道板内的预埋环筋,并检查锚固钢筋是否符合设计和施工质量验收规范要求。3、阳台的临时支撑应有足够强度和稳定性,立撑要加剪刀撑,各层立撑应上下垂直。吊装上层阳台时,下层至少保留三层支撑。(二)材质要求1、钢筋混凝土预制阳台栏板已到场,质量符合要求,并有出厂质量证明书。其堆放场地应平整,夯实。对于有裂缝、平整度不够或有质量缺陷的构件不准进场。2、 水泥为P-032.5级以上硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥,复试报告应有质量证明文件,砂为粗砂或中砂,石为532un普通碎石。
2、3、 焊条为E4303或J422普通焊条。4、 50mm厚木垫板,100X10OnInl木方或钢管支柱。(三)施工机具起重设备、电焊机等。、质量要求质量要求符合混凝土结构工程施工质量验收规范(GB50204-2002)的规定。项序检查项目允许偏差或允许值主1预制构件进场检查第9.4.1条控2预制构件的连接第9.4.2条项3接头和拼缝的混凝土强度第9.4.3条目1预制构件支承位置和方法第9.4.4条般2安装控制标志第9.4.5条3预制构件吊装第9.4.6条项4临时固定措施和位置校正第9.4.7条目5接头和拼缝的质量要求第9.4.8条三、工艺流程坐浆一吊装i调整f焊接f浇筑混凝土四、操作工艺(一)
3、坐浆构件安装前将基层清理干净,浇水湿润,并刷一层水次比为0.5的素水泥浆,随即安装,以保证构件与墙体之间不留缝隙。(二)吊装构件安装前必须使每个吊钩同时受力。并仔细校核吊装位置后慢慢就位,挑出部位放于临时支撑上。(三)凋整当阳台查检后,从上至下弹阳台栏板位置线,要求其上下位要对齐,处于同一垂直线,同层楼板处于同一水平线上。用撬棍将构件仔细与控制线进行校核,将构件调整至正确位置,将锚固钢筋理顺就位。(四)焊接锚固筋将锚固环与圈梁钢筋进行绑扎,将就位的锚固筋与主体圈梁或柱筋进行焊接,焊接长度、饱满度符合焊接要求。(五)浇筑混凝土当办理完钢筋隐检手续后,与圈梁或楼板等混凝土同时进行浇筑,浇筑过程中注意勿碰动钢筋,混凝土要振捣密实,表面抹平,混凝土强度等级符合设计要求。(六)阳台栏板安装当阳台查检后,从上至下弹阳台栏板位置线,要求其上下位置要对齐,处于同一垂宜线,同层楼板处于同一水平线上。(七)栏板焊接当栏板位置线放完后,按预先画好的阳台栏板图进行安装。要求垂直,平整,竖缝不应小于20mm,阳台栏板缝隙不应小于20mm,但不大于30mm。阳台预埋铁与栏板预埋铁用不小于8的矩形箍进行焊接,间距不大于25Cnb板与板之间用不小于巾6的矩形环进行连接,间距不大于25cm。焊缝质量必须符合现行焊接工艺标准要求。
