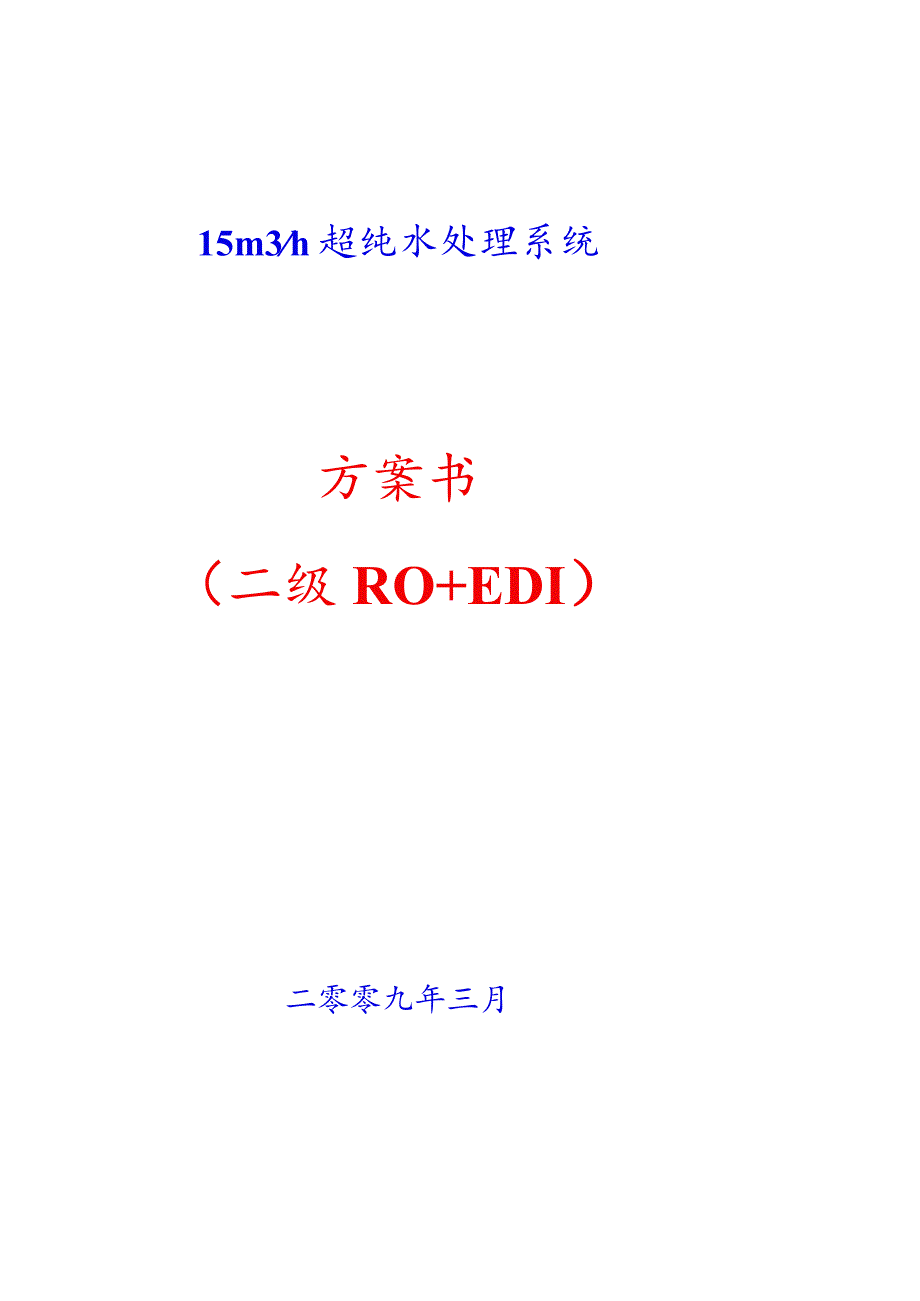

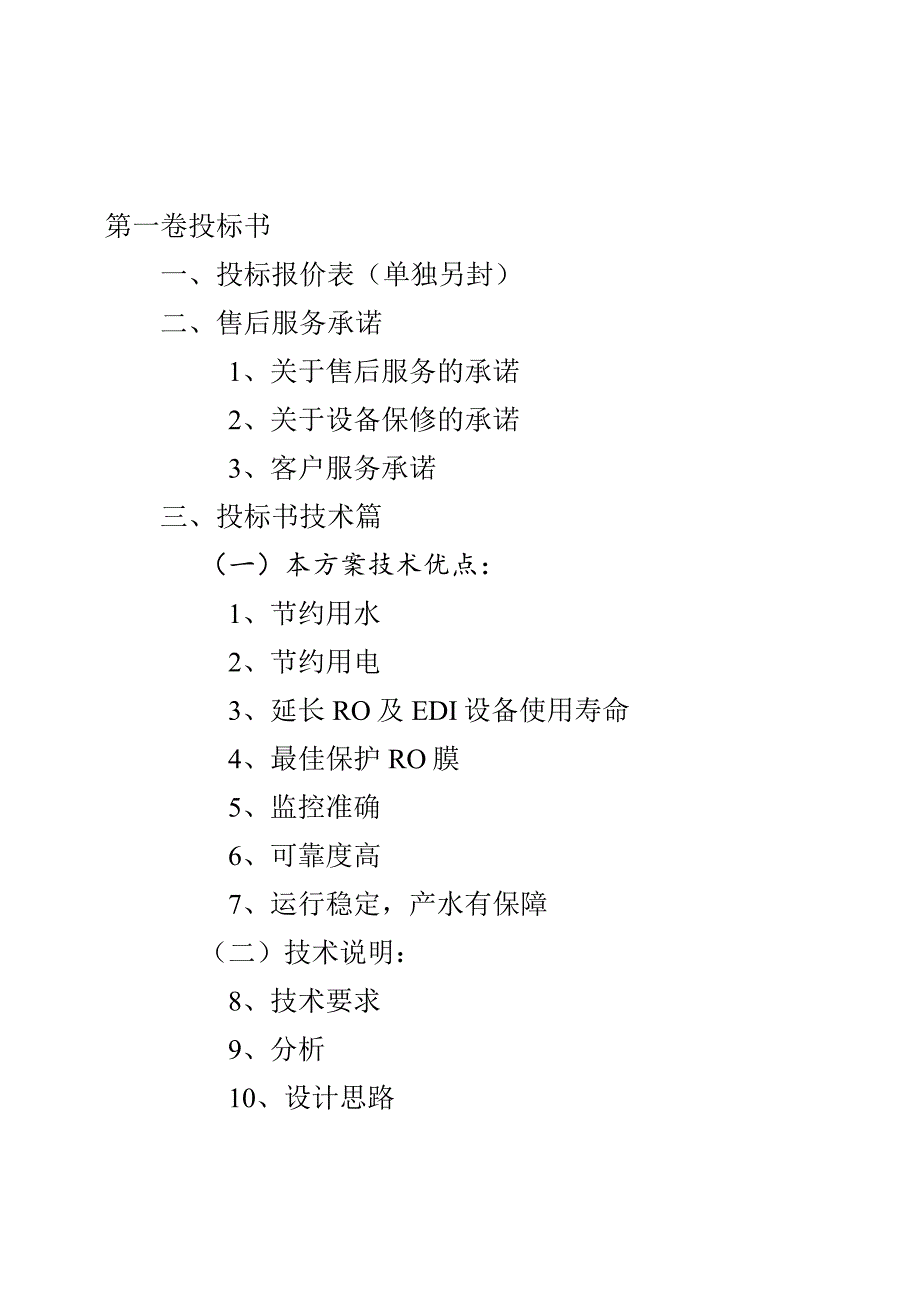

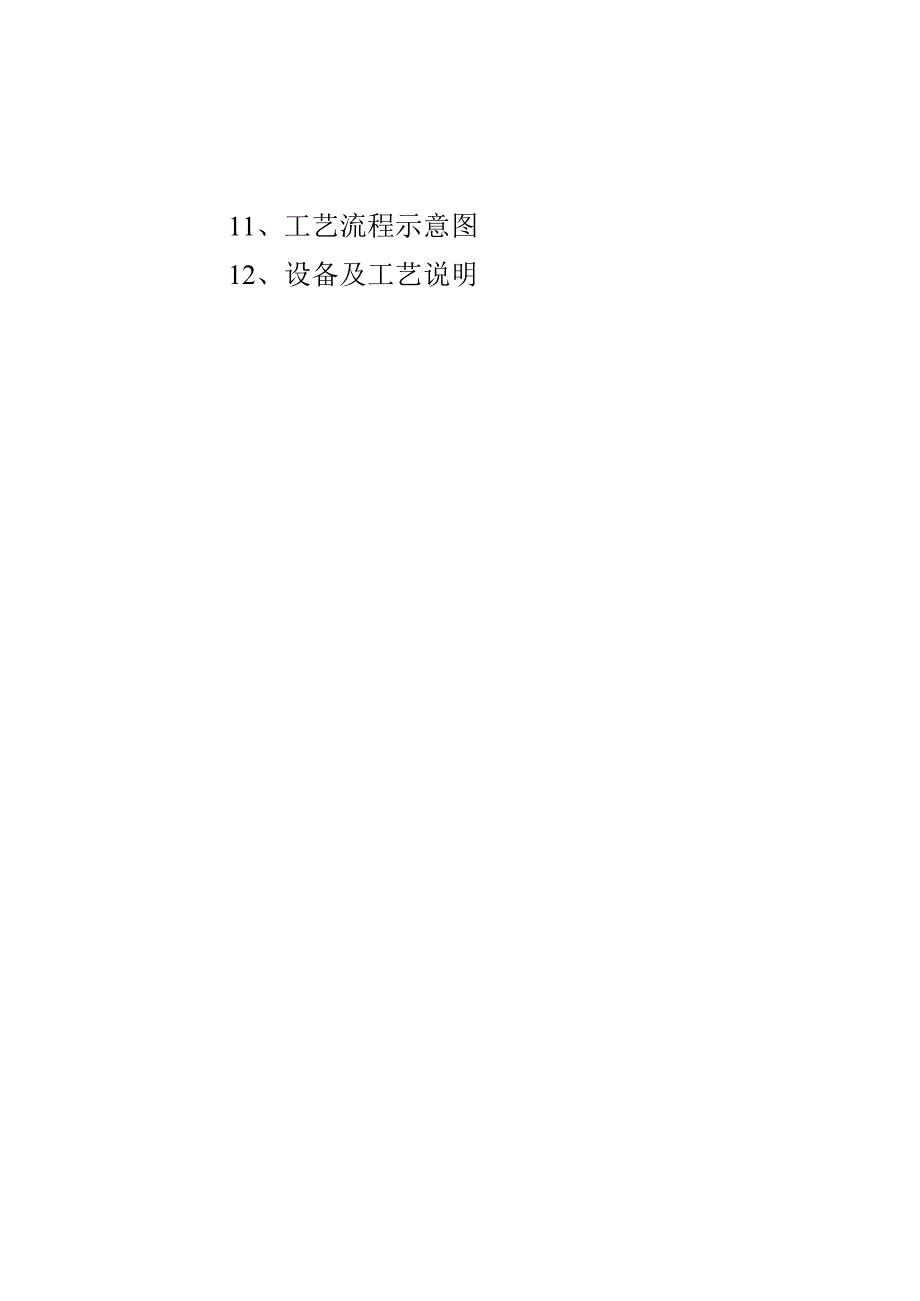

1、15m3h超纯水处理系统方案书（二级RO+EDI）二零零九年三月第一卷投标书一、投标报价表（单独另封）二、售后服务承诺1、关于售后服务的承诺2、关于设备保修的承诺3、客户服务承诺三、投标书技术篇（一）本方案技术优点：1、节约用水2、节约用电3、延长RO及EDI设备使用寿命4、最佳保护RO膜5、监控准确6、可靠度高7、运行稳定，产水有保障（二）技术说明：8、技术要求9、分析10、设计思路11、工艺流程示意图12、设备及工艺说明13、设备规范14、备品备件15、配合要求16、工程周期17、交货方式18、包装方式19、售后服务（三）图纸：20、工艺流程图21、平面布置图第二卷投标资格、资信瞪明文件一
2、、企棠法人管棠轨照二、法人身份证三、海德能反渗透膜资信证明书四、羟品部分表第一卷投檄害1、关于售后服务的承诺我公司是通过IS09001的质量体系认证的单位。本着对用户负责的精神，我公司对所有承建项目均作如下承诺：一、我公司承建的工程项目，在保修期间内，凡是由于我公司设计、制造、设备、材料、安装、调试等原因所造成的系统损坏或故障，均由我公司免费进行保修，设备等的损坏也均由我公司免费进行更换。在此之外的损坏或故障，我公司将进行维修或更换，但收取材料费、工本费。一年以后产生的故障，我公司进行有偿维修。二、不论在任何时候系统发生故障，我公司将在接到通知（包括电话、传真、电报、电子邮件等）后一小时内做出
3、反应，建立并保持畅通的联系，四小时内给予解决问题方法的答复，确需到场时将在1个工作日内派人赶赴现场进行处理。三、至少每半年安排一次回访，察看纪录，并主动同客户交流设备的运行状况，提出具体的改进和解决措施。四、持续改善，终生维护。2、关于设备保修的承诺我公司是通过IS09001的质量体系认证的单位。本着对用户负责的精神，我公司对所有承建项目所提供的设备均作如下承诺：一、我公司承建的工程项目所采用的国产设备，均在与我公司合资或合作的具有国家压力容器生产许可证并通过IS09000质量体系认证的工厂进行生产。二、我公司承建的工程项目所采用的进口设备、仪器、仪表，均为原装进口。三、凡是我公司所提供的设备
4、，均有一年质保器。在此期间内，设备所发生的故障，凡却因我公司原因造成的，我公司均免费进行维修。必要时进行更换。四、在设备的使用寿命内，设备所发生的故障，我公司均进行有偿维3、客户服务承诺公司推行IS09001的质量体系，在设计、采购制造、安装和售后服务的各个阶段都执行严格的质量检查记录程序，对完成工程的运行状况都进行跟踪，由品质保证部至少每半年安排一次回访，并主动同客户交流设备的运行状况，具体如下：1.查看客户系统运行记录表，对有关运行数据记录并分析，提供参考意见；2.协助客户检查各系统运行状况，根据实际情况是否需要调整工艺参数；3.协助客户检查各设备运行状况，根据实际情况是否需要更换备品备件
5、；4.协助客户检查电气控制系统；5 .与客户设备维护有关人员进行技术交流，解答客户提出问题，并提供具体的解决措施。6 .客户系统发生故障，接到客户通知后1个工作时内做出反应，同时根据客户提供的情况判断故障类型、原因，做出相应的解决办法。7 .根据客户要求提供相应的国内外水处理技术相关资料。8 .根据客户要求提供系统改造和维护的所需的相关服务。15吨/时二级RO+EDI工艺纯水设计方案一、技术要求：1、 原水条件：地下水(水质报告未提供)2、 水质要求：产水点电阻率218MQcm;3、 工艺要求：R0+EDI+CP工艺4、 设计产水量：15T/H二、分析：1) 工艺采用二级反渗透+EDI,主要考
6、虑传统的树脂再生工艺操作麻烦，过程中伴有酸碱污染，不容易实现自动化；2) EDI的进水需软化，以保护膜块，并进一步避免在EDl上面形成结垢；处理方法为二级反渗透；3) 增加反渗透膜停机冲洗，延长反渗透膜的寿命；4) 产水点电阻率监控；5) EDl模块采用麦克尼斯的MCTOO型模块，确保供水稳定；并严格按要求施工；6) EDI模块的稳压电源采用专用配套可控硅；7) 产水量安排：终端产水15th三、设计思路1、工艺：D稳定可靠；2)全自动功能，用较高配置，达到无人值守，全自动运行；2、电气：1) 通过液位、流量、压力等反馈，系统自动运行；2) 主要水泵一用一备；3) 采用PLC控制；4) 系统设计
7、有完善的保护。3、配置：1) 相应材质也局配置；2) 电气元件采用日本FUJI;3) PLC采用三菱；4) 反渗透膜采用美国海德能；5) 紫外杀菌器采用进口灯管；(本公司代理)6) 主要设备全部采用进口。PLC控制三、工艺流程示意图:五、设备说明:1、原水箱1台规格：10IV3尺寸：2200XH3000材质：PE作用：缓冲，保护原水泵，调节来水控制：原水进口采用浮阀控制，控制水箱液位配备：水箱内装浮球阀液位开关2、原水增压泵2台型号及规格：CDL32-30-224M3H,40M过流材质：不锈钢进水口尺寸：50水泵电源：3380V50HZ5.5KW生产厂：南方泵工作方式：一用一备3、絮凝剂加药装
8、置1台型号及规格：X15配备：专用加药箱1只，PE材质电源：220V,1,50HZ产地：美国PULSAFEEDER4、机械过滤器1台型号及规格：GJ-1800产水量：23M3H设计流速：9ms材质：碳钢衬胶3j头：=10mm桶体：=10mm耐压：8Kgcm2.f滤料：精制石英砂：1-2mm0.5-1mm无烟煤：1.52.5mm阀门:+GF+气动阀配置：充油式压力表转子式流量计备注：如果现有压缩空气不够量，需考虑罗茨风机5、活性炭柱1台型号及规格：GH-1600产水量：23M3H设计流速：11.4m/s材质：碳钢衬胶用头：=10mm桶体：=10mm耐压：8Kgcm2.f滤料：精制石英砂：0.5-
9、1mm活性炭：1.52.5mm阀门:+GF+气动阀配置：充油式压力表7、软化器2台型号及规格：GR-1200产水量：37M3H设计流速：20m/s直桶高度：1800mm总高度：3200mm材质：碳钢衬胶封头：二8mm才甬体：=6mm耐压：8Kgcm2.f内壁衬半硬橡胶牌号：402-1内防腐：衬胶3mm阀门：+GF+气动阀滤料：精制石英砂：0.5-1mm活性炭：1.5-2.5mm配备：充油式压力表1只盐箱PT1000L8、保安过滤器规格：1000X12芯容器材质：不锈钢外观：抛光滤芯材质：聚丙烯线绕滤芯精度：5M/1M作用：最大可能保护RO膜不受物理损伤9、一级高压泵型号及规格：CDL32-12
10、024M3/H,180M材质：不锈钢电源：3380V50HZ22KW品牌：南方泵10、一级反渗透装置10. 1型号及规格：BSW-25R0额定产水量：20T/H回收率：75%膜元件型号：低压8”聚酰胺复合膜脱盐率:99.5%透过水量:9500GPD(36M3/D)数量:25根品牌：美国DOW10.2外壳型号：80A30-5W材质：玻璃钢/FRP数量：5根外观：抛光排列：3-210.3配备：钢架，自动冲洗装置低压保护开关停机自动冲洗11、PH调整加药装置型号及规格：X15配备：专用加药箱1只，PE材质电源：220V,1,50HZ产地：美国PULSAFEEDER12、二级高压泵型号及规格：CDL3
11、2-6020M3H,92M材质：不锈钢电源：3380V50HZ11KW品牌：南方泵13、二级反渗透装置10.4 1型号及规格：BSW-17R0额定产水量：16.7T/H回收率：85%膜元件型号：低压8”聚酰胺复合膜脱盐率:99.5%透过水量:11500GPD(41M3/D)数量：15根品牌：美国DOW13.2外壳型号：80A30-5W材质：玻璃钢/FRP数量：3根外观：抛光排列：2713.3配备：钢架，自动冲洗装置低压保护开关14、化学清洗装置：GQX-251套配备：不锈钢泵1台不锈钢精密过滤器1台PE药箱1台电控1套压力表、流量计及管阀件1套15、纯水箱1台规格：20M3尺寸：2600XH4
12、000材质：PE作用：储存二级反渗透产水，缓冲配备：液位开关呼吸器16、纯水增压泵2台型号及规格：CDL32-30-220M3H,45M材质：不锈钢电源：34380V50HZ5.5KW品牌：南方泵工作方式：一一备17、紫外杀菌器1台规格：RZ-UV2-LB88流量：20m3h容器材质：不锈钢外观：外壁抛光灯管：3根美国进口，波长253.7NM效率：99.9%石英套管：美国进口配备：对应专用整流器、工作指示灯品牌：RENOWN18、0.22U精滤器规格：100OX9芯容器材质：不锈钢外观：抛光滤芯材质：聚丙烯膜滤芯精度:0.22M19、EDI装置1)型号及规格：MC-300品牌：Micronix
13、配备：支撑架2) 稳压电源：规格：Micronix3) 监控1台10个产水电阻率仪：RM2204) 调节阀门5) 接地专用接地花线滤芯精度：0.22M20、抛光混床型号及规格：MJ-350流速：30M材质：玻璃钢滤料：DOW抛光树脂21、0.1精滤器规格：IOoOX9芯容器材质：不锈钢外观：抛光滤芯材质：聚丙烯膜滤芯精度：0.1M22、仪器、仪表及控制在线式电导率仪CM230在线式电阻率仪RM220高低压保护压力开关压力表、流量计23、管配件UPVC(环琪)不锈钢24、滤料精制石英砂精制无烟煤椰壳活性炭软化树脂25、电控电气柜PLC变频器电气控制系统液位开关电线、电缆达到如下控制目标：1套2套
14、2套1套1套充油式、转子式一套一套一套一套一套一套1套国标1套日本三菱1套LG1 套FUJI0MR0N1套1套奔达康(1)自动、手动转换开关；(2)压力、液位自动保护及报警系统；(3) EDI系统启动、停运等，特别可独立于RO系统，在预处理及RO系统故障处理时，可以继续运行;(5)水泵与水箱液位的联锁等(6)水箱在断水前报警，及时提醒解决问题；(8)反渗透系统控制及冲洗控制；(9)高压泵的保护系统(10)反渗透装置的启动、停运及高低压保护等(11)反渗透运行控制(12)加药系统控制七.备品备件：提供调试用量滤芯等消耗品。八.配合要求：1、 进水：正常25吨/时；2、 排水：排水沟按图纸要求；3、 电源：设备总装机容量50KW,三相，380V;4、 气源：无油压缩空气23Kgcm2.f;5、 面积：ISOM?；6、 高度：3.5M以上；7、 排气：安装合适功率排气
