1、2013秋九年级物理第15章电流和电路单元测试一、填空题(10小题,每空1分,共26分)1、电荷的多少叫,实验室常用来检验物体是否带电的仪器叫做,它是利用同种电荷相互的原理制成的。2、电荷的形成电流,被毛皮摩擦过的橡胶棒所带的电荷叫做电荷。3、在某电路中,一灯泡的灯丝断了,另一灯泡也不能工作,则该电路是电路,该电路至少需个开关控制这两个灯泡。4、电线芯用金属做的,是因为金属是善于;它外面包上一层橡胶或塑料,是因为这些材料是(填“导体”或“绝缘体),(填“能”或“不能”)防止触电。5、烘托欢乐气氛的各个小彩灯属于属于电路;家庭电路属于电路。6、石墨、玻璃、空气、盐的水溶液等几种物质中,属于绝缘体

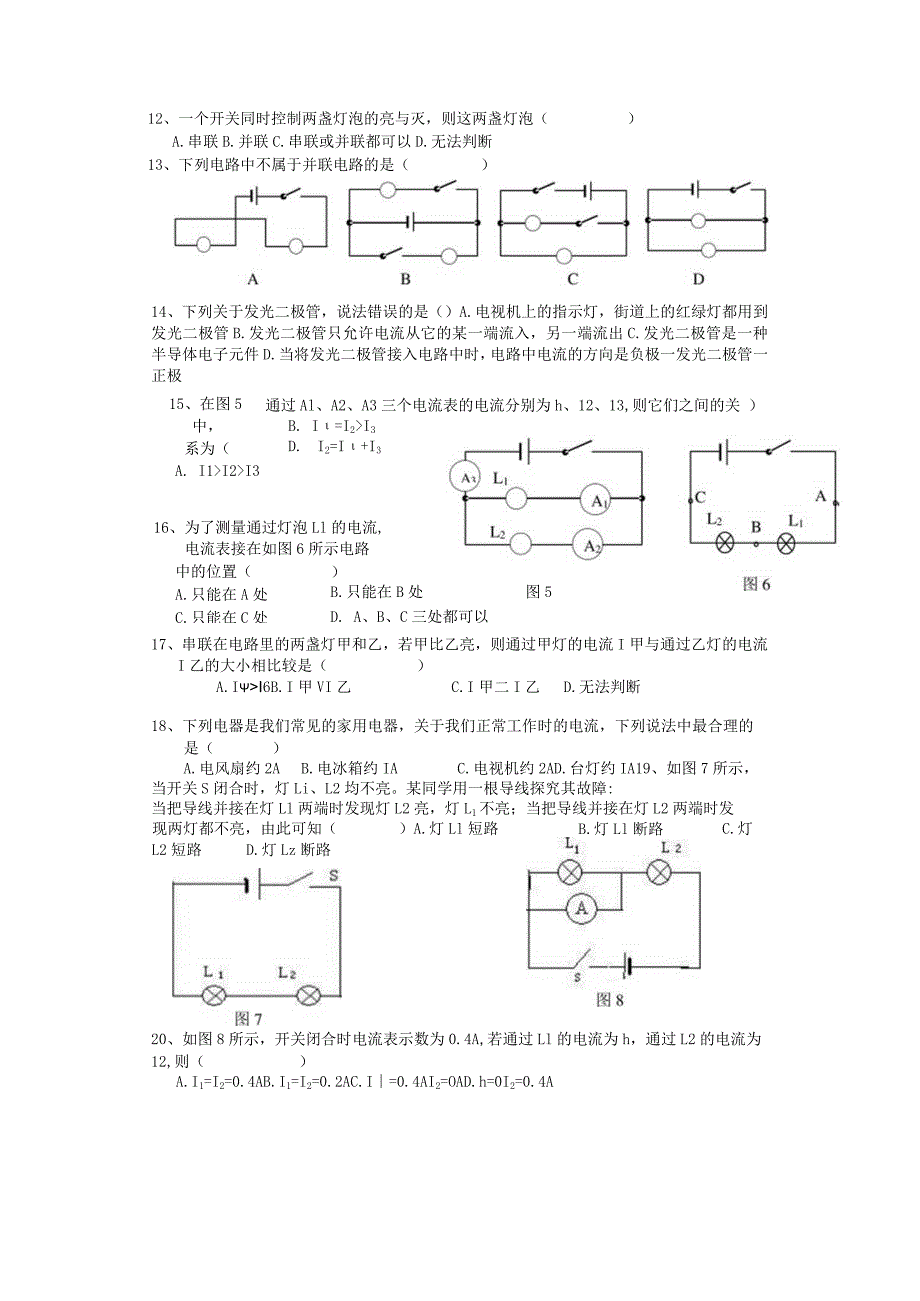

2、的有;属于导体的有O7、单位换算:(7)0.1A=mA=A0320A=mA=A8、在图1中,当开关闭合时,测得通过A点和B点的电流都是0.4A,则甲图中通过C点处的电流是A;乙图中通过C点的电流是Ao9、如图2所示,要使两灯串联应闭合开关,闭合开关Sl和S3,两灯联;为了避免电源短路,不能闭合开关。10、在“用电流表测电流”的实验中,某同学接成下图(a)所示的电路;当开关闭合后,两灯都发光,两个电流表的指针所指位置均为图(b)所示,则灯Lz的电流为A,灯Ll的电流为Ao二、选择题(10小题,每题2分,共20分)12、一个开关同时控制两盏灯泡的亮与灭,则这两盏灯泡()A.串联B.并联C.串联或并
3、联都可以D.无法判断13、下列电路中不属于并联电路的是()14、下列关于发光二极管,说法错误的是()A.电视机上的指示灯,街道上的红绿灯都用到发光二极管B.发光二极管只允许电流从它的某一端流入,另一端流出C.发光二极管是一种半导体电子元件D.当将发光二极管接入电路中时,电路中电流的方向是负极一发光二极管一正极15、在图5中,系为(A. I1I2I3C. I3=I 1+I2通过Al、A2、A3三个电流表的电流分别为h、12、13,则它们之间的关 )B. I=I2I3D. I2=I+I316、为了测量通过灯泡Ll的电流, 电流表接在如图6所示电路中的位置(A.只能在A处C.只能在C处)B.只能在B
4、处图5D. A、B、C三处都可以17、串联在电路里的两盏灯甲和乙,若甲比乙亮,则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是()A.II6B.I甲VI乙C.I甲二I乙D.无法判断18、下列电器是我们常见的家用电器,关于我们正常工作时的电流,下列说法中最合理的是()A.电风扇约2AB.电冰箱约IAC.电视机约2AD.台灯约IA19、如图7所示,当开关S闭合时,灯Li、L2均不亮。某同学用一根导线探究其故障:当把导线并接在灯Ll两端时发现灯L2亮,灯L1不亮;当把导线并接在灯L2两端时发现两灯都不亮,由此可知()A.灯Ll短路C.灯L2短路D.灯Lz断路B.灯Ll断路20、如图8所示,开关

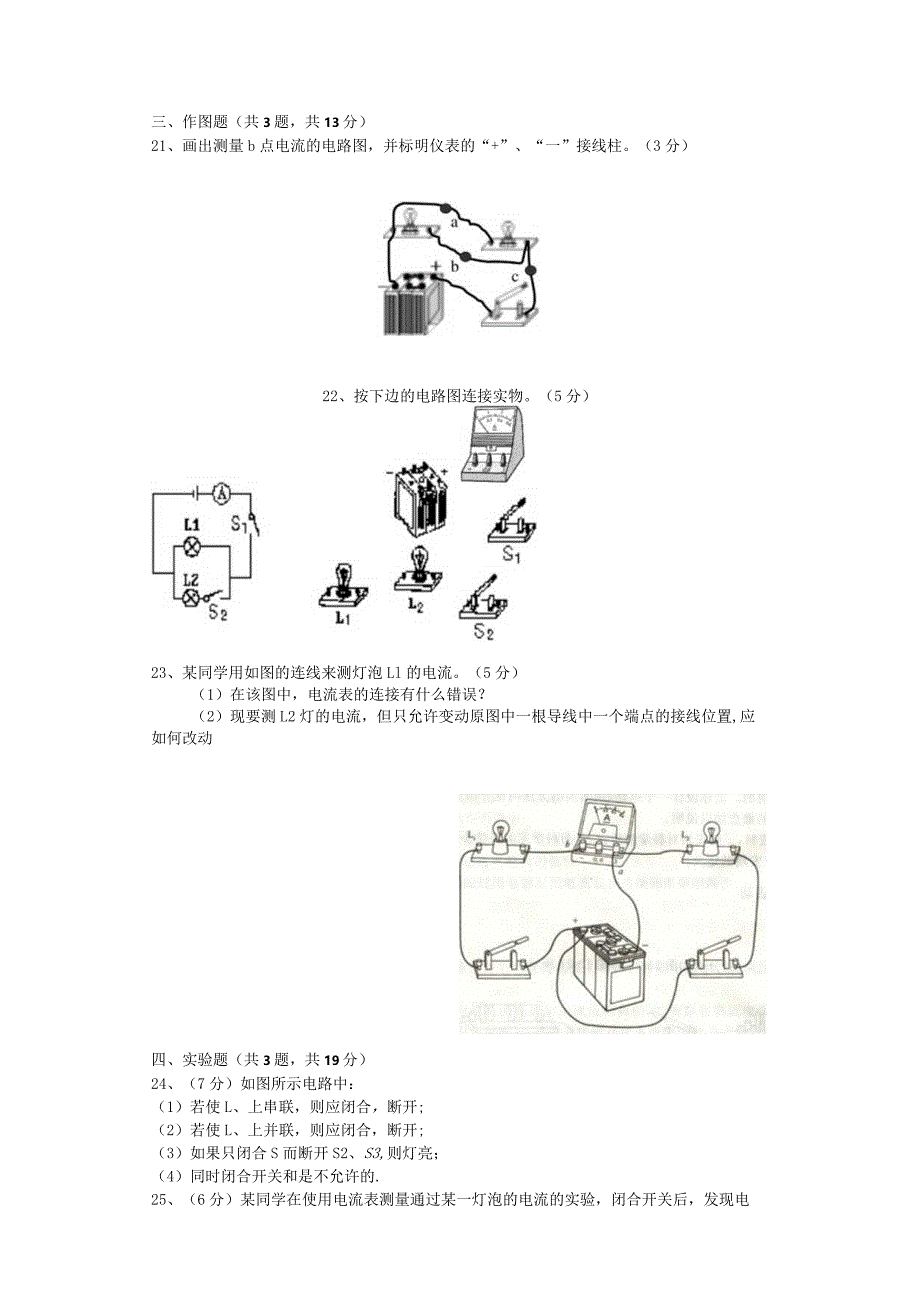

5、闭合时电流表示数为0.4A,若通过Ll的电流为h,通过L2的电流为12,则()A.I1=I2=0.4AB.I1=I2=0.2AC.I=0.4AI2=OAD.h=0I2=0.4A三、作图题(共3题,共13分)21、画出测量b点电流的电路图,并标明仪表的“+”、“一”接线柱。(3分)22、按下边的电路图连接实物。(5分)23、某同学用如图的连线来测灯泡Ll的电流。(5分)(1)在该图中,电流表的连接有什么错误?(2)现要测L2灯的电流,但只允许变动原图中一根导线中一个端点的接线位置,应如何改动四、实验题(共3题,共19分)24、(7分)如图所示电路中:(1)若使L、上串联,则应闭合,断开;(2)若
6、使L、上并联,则应闭合,断开;(3)如果只闭合S而断开S2、S3,则灯亮;(4)同时闭合开关和是不允许的.25、(6分)某同学在使用电流表测量通过某一灯泡的电流的实验,闭合开关后,发现电流表的指针偏转到如图所示的位置,于是他立即断开开关.则:(1)测量时产生这种现象的原因是(2)该同学为了完成实验,下一步应该采取的措施是o(3)改正错误后,该同学再闭合开关,发现指针的读数是1.8A,请你在图中画出指针的位置。26、(6分)在“组成串联电路和并联电路”的实验中(1)连接串联电路的过程中,下列几点要求中没有必要的是()A.按照电路图连接电路的过程中,开关应该是断开的B.每处接线都必须接牢C.必须从
7、电池的正极开始依次连接开关S,灯心和“,最后连到电池负极D.连接完毕,对照电路图仔细检查电路,确认无误后再闭合开关(2)在串联电路中开关的作用是(3)在并联电路中支路开关的作用是o五、综合题(共2题,共12分)27、(7分)在如左下图12(a)所示的电路中,电流表AI的示数是1.6A,电流表A2的示数为0.8A,通过灯泡L3的电流如图12(b)所示。贝J:电流表A3的示数是多少?(2)通过灯泡Ll和L2的电流各是多少?28、(5分)芳芳家里有一盏电灯不亮了,是停电了还是灯泡坏了?芳芳采用了以下两种办法进行判断,请你分析每一种办法的理由:(1)打开电视机可以正常观看电视节目,这说明:o(2)取下灯泡用电池做电源连接电流表,观察电流表发现指针无偏转,这说明:o(3)如果让你来判断,你的做法是:,0.32、.1.28;二、选择题(10小题,每题2分,共20分)三、作图题。21、24、(l)S2S, S3(2) S S3,Sz(3) L2 (4) S2S323、(D+”,一”接线柱接反了(2)把导线a连接电流表“+”接线柱的一端改接在电流表“一”接线柱上四、实验题25、(1)量程选错。(2)把量程改接3A的。(3)见右图。26、 (1)Co(2)控制整个电路的通断(3)控制支路的通断五、综合题27、28、(1)没有停电(2)灯丝断了(3)用万用表测电阻(合理就行)
