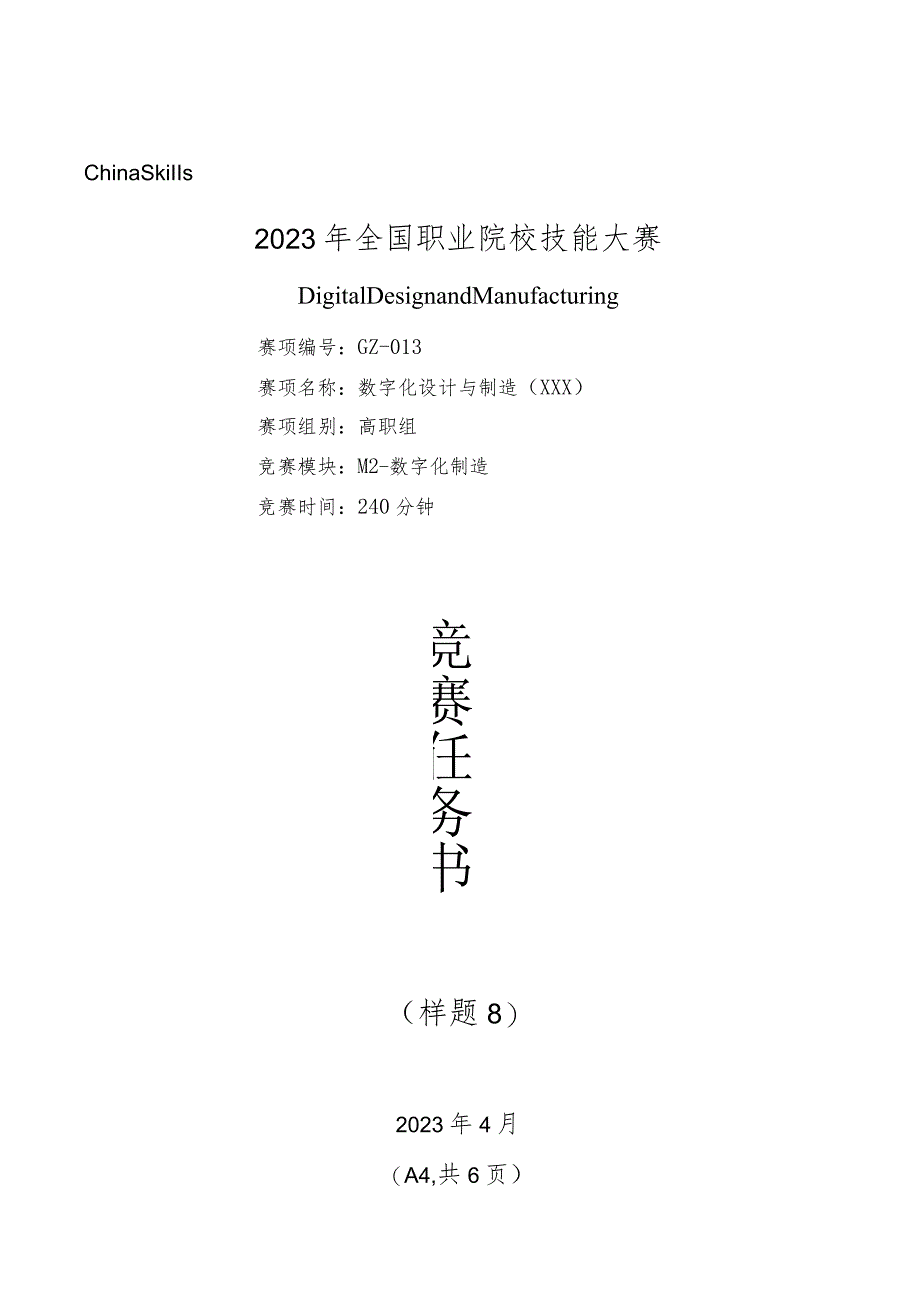

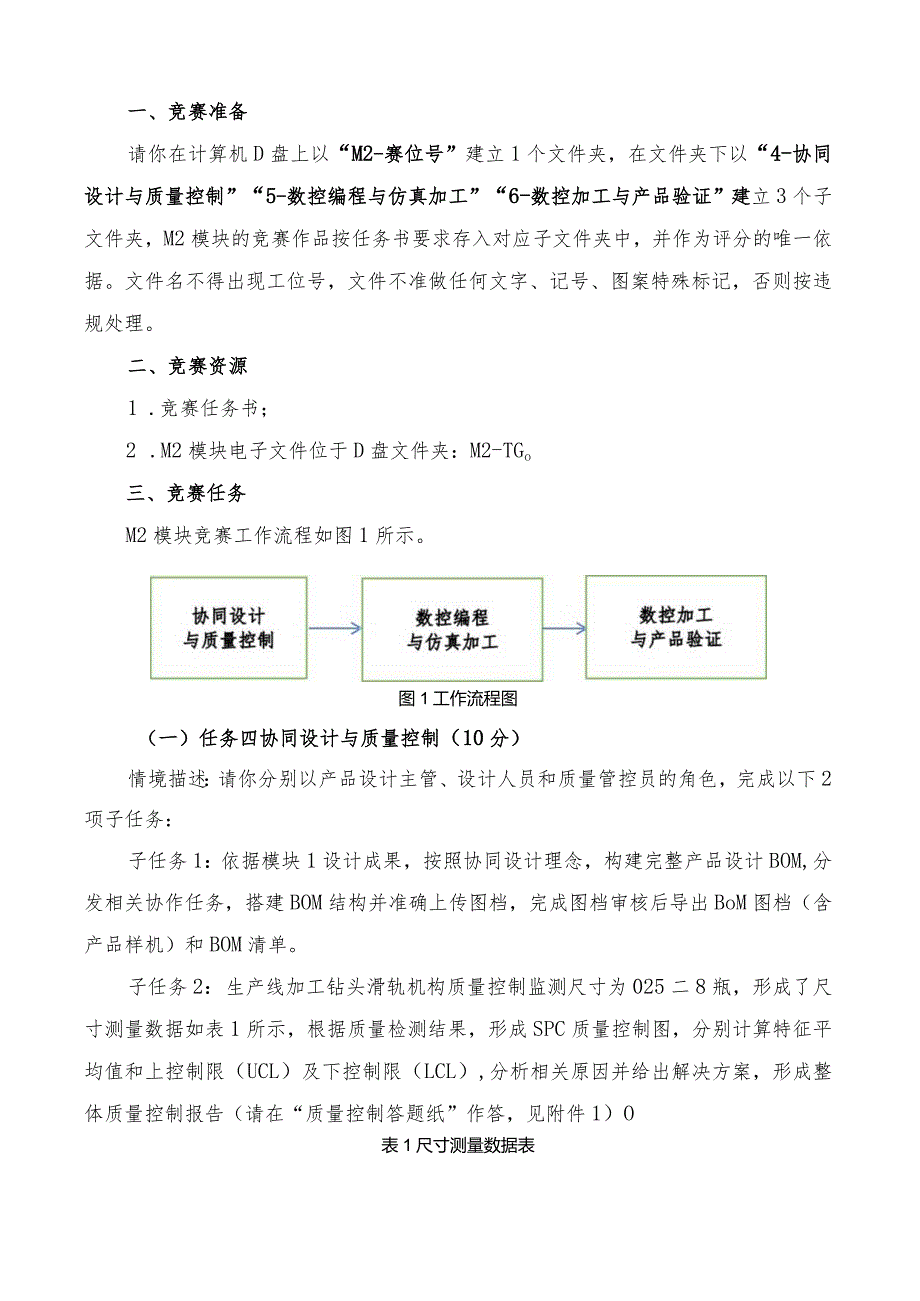

1、ChinaSkiIIs2023年全国职业院校技能大赛DigitalDesignandManufacturing赛项编号:GZ-013赛项名称:数字化设计与制造(XXX)赛项组别:高职组竞赛模块:M2-数字化制造竞赛时间:240分钟竞赛任务书(样题8)2023年4月(A4,共6页)一、竞赛准备请你在计算机D盘上以“M2-赛位号”建立1个文件夹,在文件夹下以“4-协同设计与质量控制”“5-数控编程与仿真加工”“6-数控加工与产品验证”建立3个子文件夹,M2模块的竞赛作品按任务书要求存入对应子文件夹中,并作为评分的唯一依据。文件名不得出现工位号,文件不准做任何文字、记号、图案特殊标记,否则按违规处理

2、。二、竞赛资源1 .竞赛任务书;2 .M2模块电子文件位于D盘文件夹:M2-TGo三、竞赛任务M2模块竞赛工作流程如图1所示。图1工作流程图(一)任务四协同设计与质量控制(10分)情境描述:请你分别以产品设计主管、设计人员和质量管控员的角色,完成以下2项子任务:子任务1:依据模块1设计成果,按照协同设计理念,构建完整产品设计BOM,分发相关协作任务,搭建BOM结构并准确上传图档,完成图档审核后导出BoM图档(含产品样机)和BOM清单。子任务2:生产线加工钻头滑轨机构质量控制监测尺寸为025二8瓶,形成了尺寸测量数据如表1所示,根据质量检测结果,形成SPC质量控制图,分别计算特征平均值和上控制限

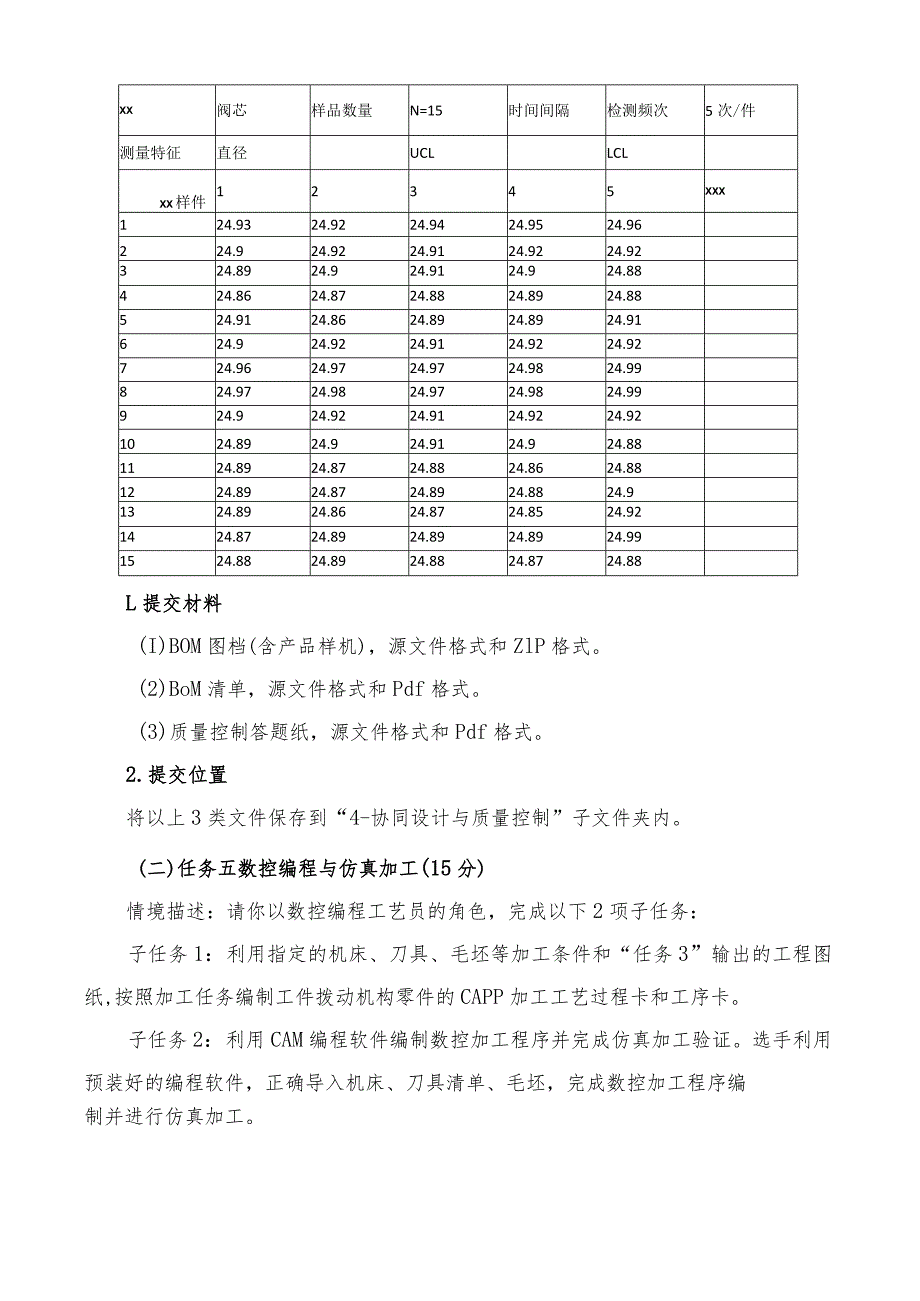

3、(UCL)及下控制限(LCL),分析相关原因并给出解决方案,形成整体质量控制报告(请在“质量控制答题纸”作答,见附件1)O表1尺寸测量数据表XX阀芯样品数量N=15时间间隔检测频次5次/件测量特征直径UCLLCLXX样件12345XXX124.9324.9224.9424.9524.96224.924.9224.9124.9224.92324.8924.924.9124.924.88424.8624.8724.8824.8924.88524.9124.8624.8924.8924.91624.924.9224.9124.9224.92724.9624.9724.9724.9824.99824.

4、9724.9824.9724.9824.99924.924.9224.9124.9224.921024.8924.924.9124.924.881124.8924.8724.8824.8624.881224.8924.8724.8924.8824.91324.8924.8624.8724.8524.921424.8724.8924.8924.8924.991524.8824.8924.8824.8724.88L提交材料(I)BOM图档(含产品样机),源文件格式和ZlP格式。(2)BoM清单,源文件格式和Pdf格式。(3)质量控制答题纸,源文件格式和Pdf格式。2.提交位置将以上3类文件保存到“

5、4-协同设计与质量控制”子文件夹内。(二)任务五数控编程与仿真加工(15分)情境描述:请你以数控编程工艺员的角色,完成以下2项子任务:子任务1:利用指定的机床、刀具、毛坯等加工条件和“任务3”输出的工程图纸,按照加工任务编制工件拨动机构零件的CAPP加工工艺过程卡和工序卡。子任务2:利用CAM编程软件编制数控加工程序并完成仿真加工验证。选手利用预装好的编程软件,正确导入机床、刀具清单、毛坯,完成数控加工程序编制并进行仿真加工。1 .提交材料(1) CAPP加工工艺过程卡和工序卡,源文件格式和PDF格式。(2)数控加工程序,源文件格式和txt格式。(3)仿真加工录屏文件,源文件格式和avi格式。

6、2 .提交位置将以上3类文件保存在“5-数控编程与仿真加工”子文件夹内。(三)任务六数控加工与产品验证(15分)情境描述:请你以数控加工操作员和质量检验员的角色,完成以下子任务:子任务1:利用现场给定机床及其加工条件,按要求完成工件拨动机构零件的数控加工。根据模块一创新设计后的数据模型和赛场提供的机床、夹具和毛坯,利用仿真加工验证后的数控程序完成零件的加工,并保证零件的加工精度和表面粗糙度。选手自行检测产品的加工精度,并填写加工检测工序卡(见附件2)。子任务2:将加工好的零件进行装配与调试,保证装配质量,并结合现场提供的检测设备进行功能性验证。验证内容如下:1)钻孔动作逻辑顺序正确。2)加工面

7、定位准确。3)工件加紧牢固。3 .提交材料(1)加工检测工序卡,源文件格式和PDF格式。(2)装配好的产品零件实物。提交要求:将装配好的产品零件按要求装入密封箱提交给当值裁判。4 .提交位置将加工检测工序卡保存在“6-数控加工与产品验证”子文件夹内。四、附件附件1质量控制答题纸得分一、SPC质量控制图(1分)二、请分析控制图,说明原因与解决措施。(3分)得分附件2检验工序卡检验工序卡XX零件名称XXX工序名称工序号W第页序号测量项目尺寸要求实测尺寸判定结果测量工具名称规格(mm)编制(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期备注:1.测量项目指工程图中带有公差要求的尺寸。2.评判结果指对比尺寸要求,实测尺寸是否超差,如果超差填“不合格,不超差填合格。
