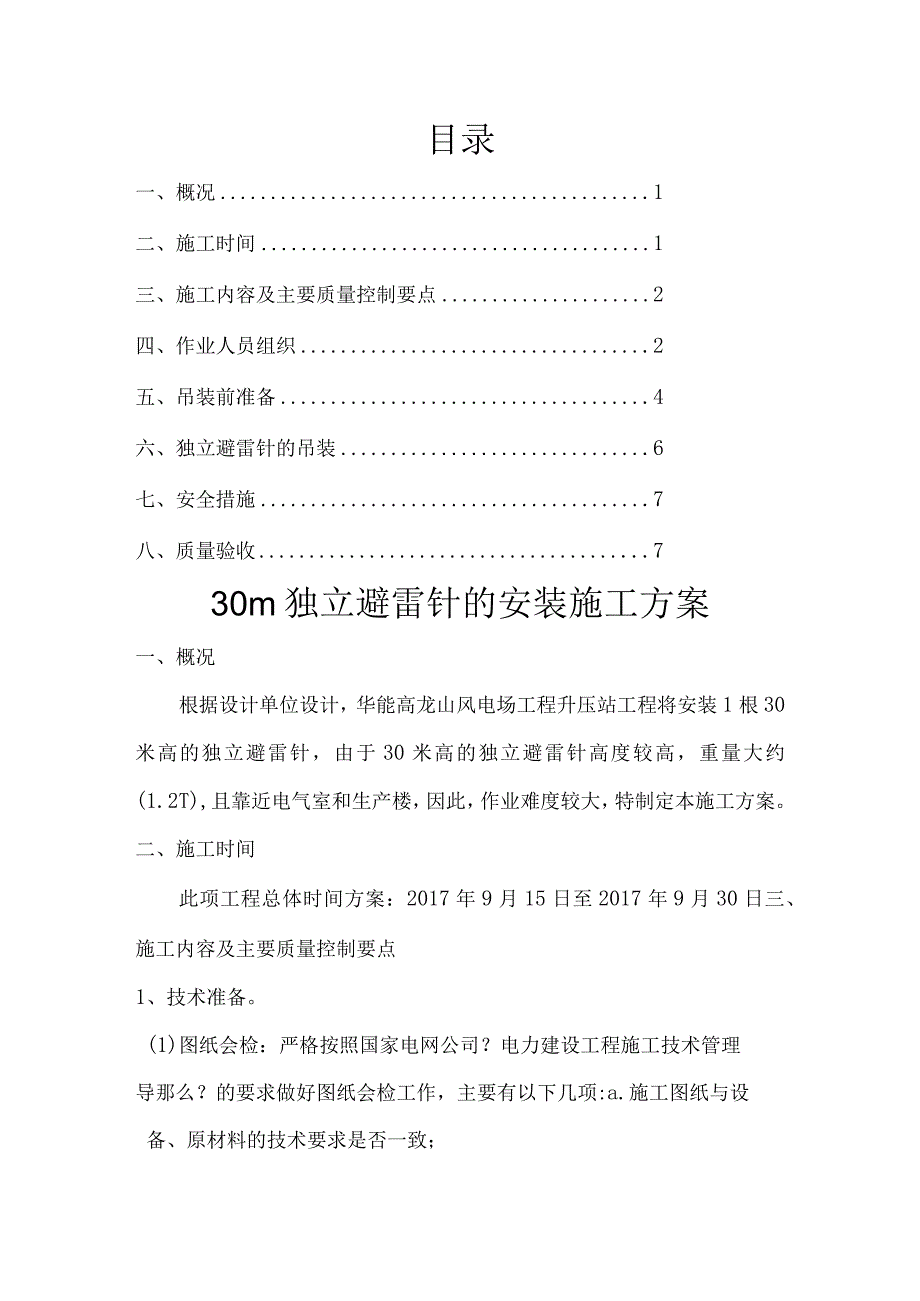

1、目录一、概况.1二、施工时间1三、施工内容及主要质量控制要点2四、作业人员组织.2五、吊装前准备.4六、独立避雷针的吊装.6七、安全措施.7八、质量验收.730m独立避雷针的安装施工方案一、概况根据设计单位设计，华能高龙山风电场工程升压站工程将安装1根30米高的独立避雷针，由于30米高的独立避雷针高度较高，重量大约(1.2T),且靠近电气室和生产楼，因此，作业难度较大，特制定本施工方案。二、施工时间此项工程总体时间方案：2017年9月15日至2017年9月30日三、施工内容及主要质量控制要点1、技术准备。(1)图纸会检：严格按照国家电网公司？电力建设工程施工技术管理导那么？的要求做好图纸会检工

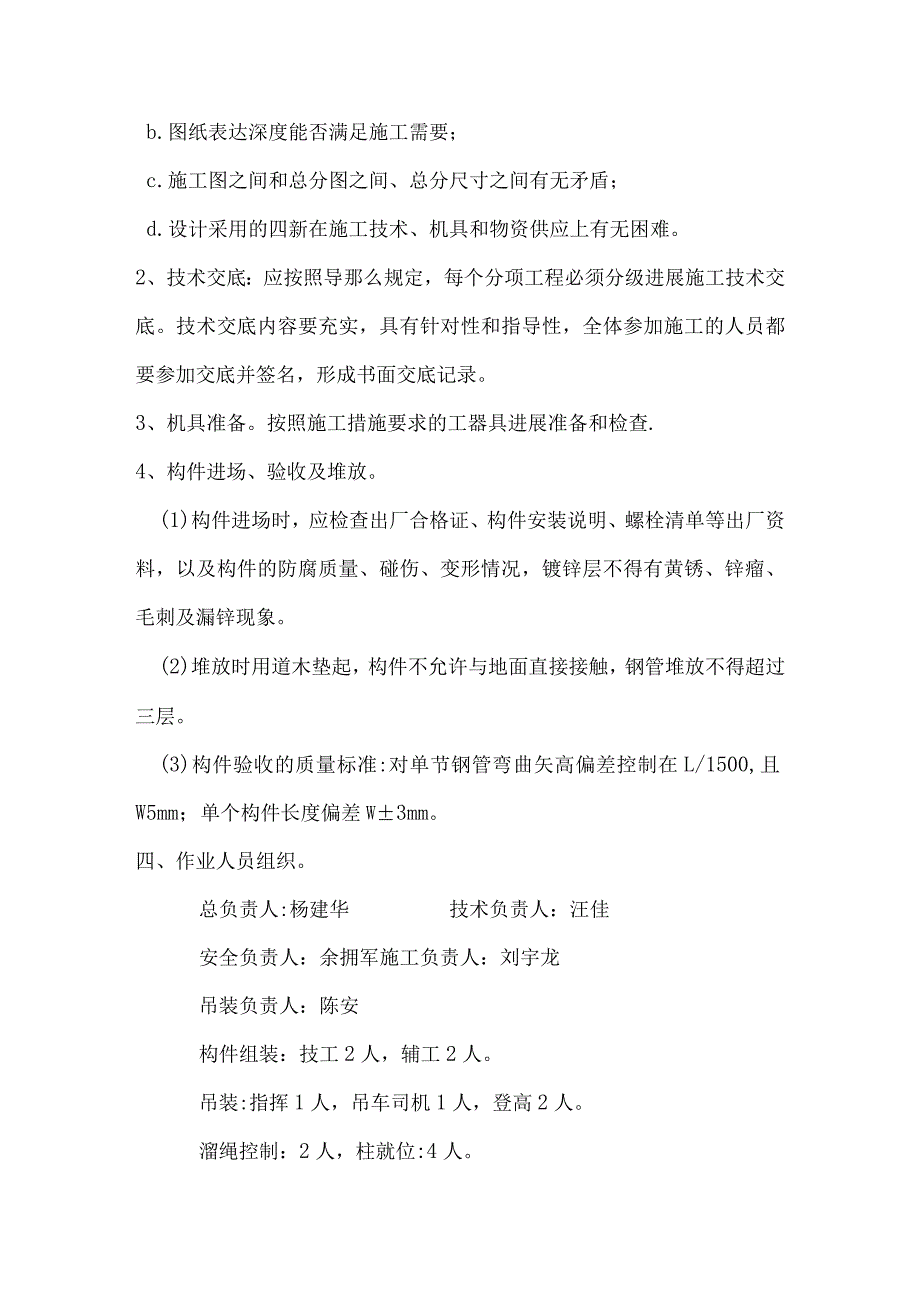

2、作，主要有以下几项:a.施工图纸与设备、原材料的技术要求是否一致；b.图纸表达深度能否满足施工需要；c.施工图之间和总分图之间、总分尺寸之间有无矛盾；d.设计采用的四新在施工技术、机具和物资供应上有无困难。2、技术交底：应按照导那么规定，每个分项工程必须分级进展施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。3、机具准备。按照施工措施要求的工器具进展准备和检查.4、构件进场、验收及堆放。(1)构件进场时，应检查出厂合格证、构件安装说明、螺栓清单等出厂资料，以及构件的防腐质量、碰伤、变形情况，镀锌层不得有黄锈、锌瘤、毛刺及漏锌现象。(

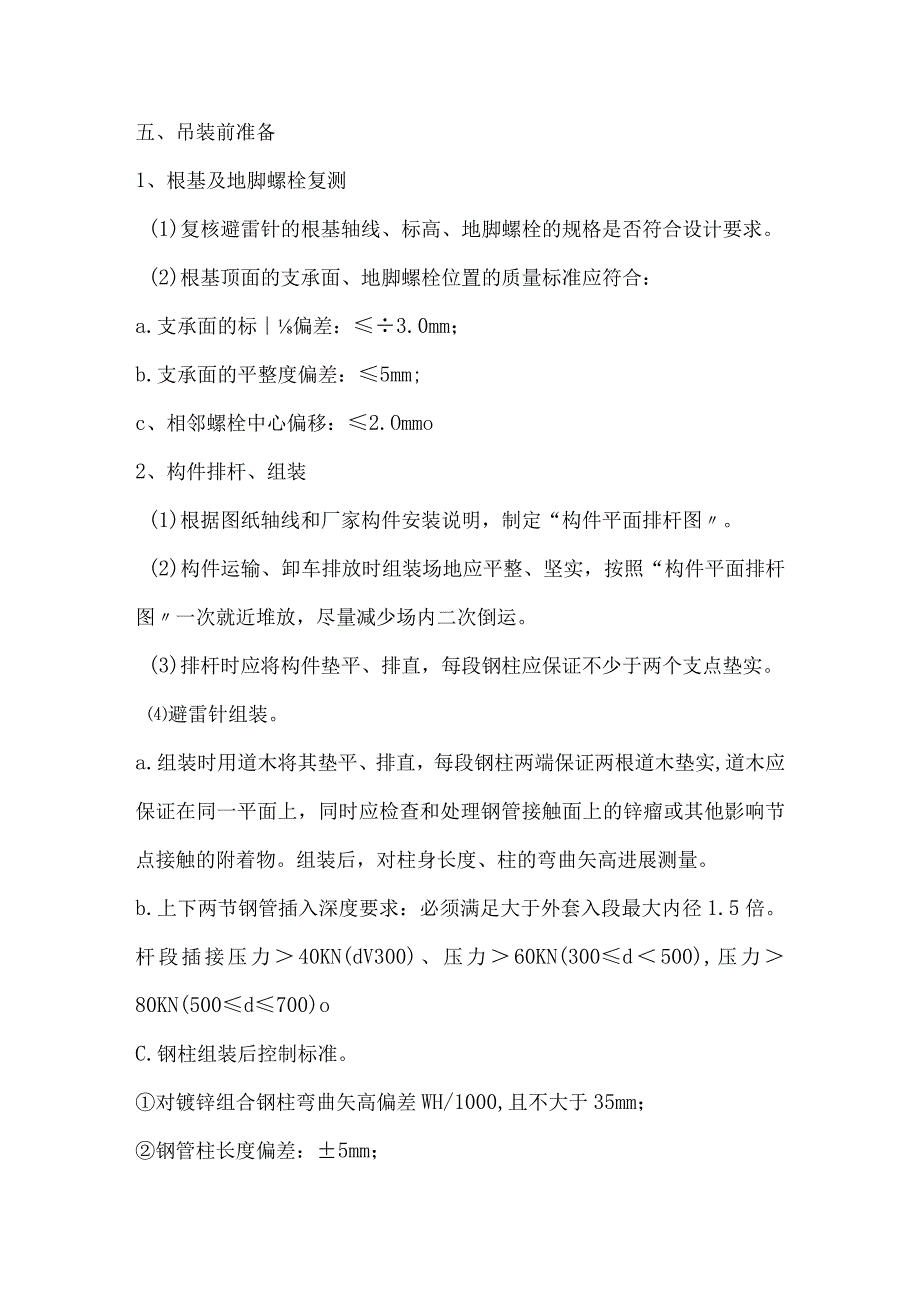

3、2)堆放时用道木垫起，构件不允许与地面直接接触，钢管堆放不得超过三层。(3)构件验收的质量标准:对单节钢管弯曲矢高偏差控制在L/1500,且W5mm；单个构件长度偏差W3mm。四、作业人员组织。总负责人:杨建华技术负责人：汪佳安全负责人：余拥军施工负责人：刘宇龙吊装负责人：陈安构件组装：技工2人，辅工2人。吊装:指挥1人，吊车司机1人，登高2人。溜绳控制：2人，柱就位:4人。五、吊装前准备1、根基及地脚螺栓复测(1)复核避雷针的根基轴线、标高、地脚螺栓的规格是否符合设计要求。(2)根基顶面的支承面、地脚螺栓位置的质量标准应符合：a.支承面的标偏差：3.0mm；b.支承面的平整度偏差：5mm;c
4、、相邻螺栓中心偏移：2.Ommo2、构件排杆、组装(1)根据图纸轴线和厂家构件安装说明，制定“构件平面排杆图。(2)构件运输、卸车排放时组装场地应平整、坚实，按照“构件平面排杆图一次就近堆放，尽量减少场内二次倒运。(3)排杆时应将构件垫平、排直，每段钢柱应保证不少于两个支点垫实。避雷针组装。a.组装时用道木将其垫平、排直，每段钢柱两端保证两根道木垫实,道木应保证在同一平面上，同时应检查和处理钢管接触面上的锌瘤或其他影响节点接触的附着物。组装后，对柱身长度、柱的弯曲矢高进展测量。b.上下两节钢管插入深度要求：必须满足大于外套入段最大内径1.5倍。杆段插接压力40KN(dV300)、压力60KN(
5、300d500),压力80KN(500d700)oC.钢柱组装后控制标准。对镀锌组合钢柱弯曲矢高偏差WH/1000,且不大于35mm；钢管柱长度偏差：5mm；六、独立避雷针的吊装1、根据场地条件和构件重量及起吊高度，拟选择16-30吨汽车吊，严格按照吊装平面布置图进展停放，确保起吊时幅度不超过14m,起吊后幅度不超过IOmo2、吊点的选择应根据以下三点综合考虑：(1)、根据避雷针管材质量分布的特点，吊点位置应在第一节与第二节连接处下方附近；(2)、应根据起重机的技术性能合理设置吊点；(3)、最正确吊点由现场试吊后确定。(4)吊点确定后，根据避雷针的材质和使用的吊绳材质，为防止起吊破坏构件锌层，
6、对吊点进展保护，如绑扎橡胶皮或麻布片，千斤绳采用橡胶或尼龙千斤。(5)起吊过程中的稳定a、采用缆风绳固定架体的，缆风绳必须采用直径大于12mm的圆股钢丝绳，提升高度在24M时设一组(四根)。b、缆风绳应在架体四角同一水平面上对称设置，与地面夹角在45度-60度，其下端应采用与钢丝绳拉力相适应的花篮螺丝与地锚拉紧连接，不得拴在树木、电杆等其他物体上。c、地锚应采用不少于2根钢管（48一中53）并排设置联合桩（与钢丝绳受力方向垂直），间距不小于0.5M,打入深度不小于1.7M,桩顶部应有缆风绳防滑措施。d、缆风绳不得有接头。端部应设置保险环并用不少于3个与绳径匹配的绳卡固定，绳卡间距不小于钢丝绳直
7、径的6倍，绳卡滑鞍应放在受力绳一侧，不得正反交织设置绳卡。e、当避雷针完全吊起后，插入地脚螺栓后将螺栓临时紧固，同时收紧四周的缆风绳，确认缆风绳全部固定并使立柱基本垂直、螺栓紧固后，才能松大钩。f、避雷针就位后应立即做好临时接地。g、独立避雷针与道路或建筑物的出入口等距离小于3m时应采取均压措施或铺设裸石或沥青地面。h.如吊装环境发生变化应停顿吊装作业：4级以上大风天气应该停顿升顶作业，6级以及以上大风天气应该停顿吊装作业。3、独立避雷针的调整、校正平面校正应根据根基轴线进展根部的调整，立体校正用两台经纬仪同时在相互垂直的两个面上检测，校正最好在早晚进展，防止日照影响。七、安全措施：1、201
8、7年9月26日（3OnI独立避雷针起吊日）将避雷针安装场地周边30m范围内进展安全防护隔离，做好安全措施。2、参加安装人员需经过安全规程的学习，不得使用未经培训的民工。3、吊装过程中，必须由专人统一指挥,工作人员必须坚守自已的岗位。4、进入现场的工作人员，必须正确佩戴安全帽，高空作业人员必须系安全带。5、吊车支撑脚必须平稳固定、坚实，采取枕木等方式，严防撑脚直接落在浮土上，造成踏空、倾斜意外发生。6、吊装作业现场，吊臂回转范围内严禁站人，严禁在吊件下方作业。7、高空人员严禁抛扔物体,上下层工作应错开进展。严禁工作人员站在起吊物上升降，严禁跨越带负荷的钢丝绳，严禁直接用手接触在运行中的绳索、传动
9、机械及滑轮。8、现场人员必须熟悉联络信号，指挥信号应清晰、醒目、明确，假设发现不安全信号时，必须紧急停顿。9、起吊前应检查构件、通道上确无施工工具、异物等，以免砸伤人。10、吊装现场应有醒目的围栏及安全警示牌等。11、固定在同一个临时地锚上的拉线最多不超过两根。各个临时拉线应设专人松紧，各个受力地锚必须有专人看护，做到动作协调。12、起吊时应先试吊，在吊离地面0.1米时,停顿上升,检查平衡状态、绑扎绳索等情况，一切正常前方可继续提升。13、严禁在可能有雷雨天气及雷雨天气进展吊装工作，避雷针吊立后,应及时与接地网连接。14、组装人员不得将手指伸入螺栓孔内。15、使用大撬棍时，不得二人或以上同时使用一根撬棍，以防发生意外。八、质量验收按照？电力建设施工质量验收及评定规程第1局部：土建工程?DL/T5210.1-2005第10.5条进展验收，主要检查工程如下。1、接地装置及接地电阻。2、构件防腐。3、中心线位移W20.Omm。4、与基准点标高偏差：-10+5m5、垂直度偏差：H1000（H指柱高度），且不大于356、侧向弯曲偏差：H1000,且不大于20mmo
