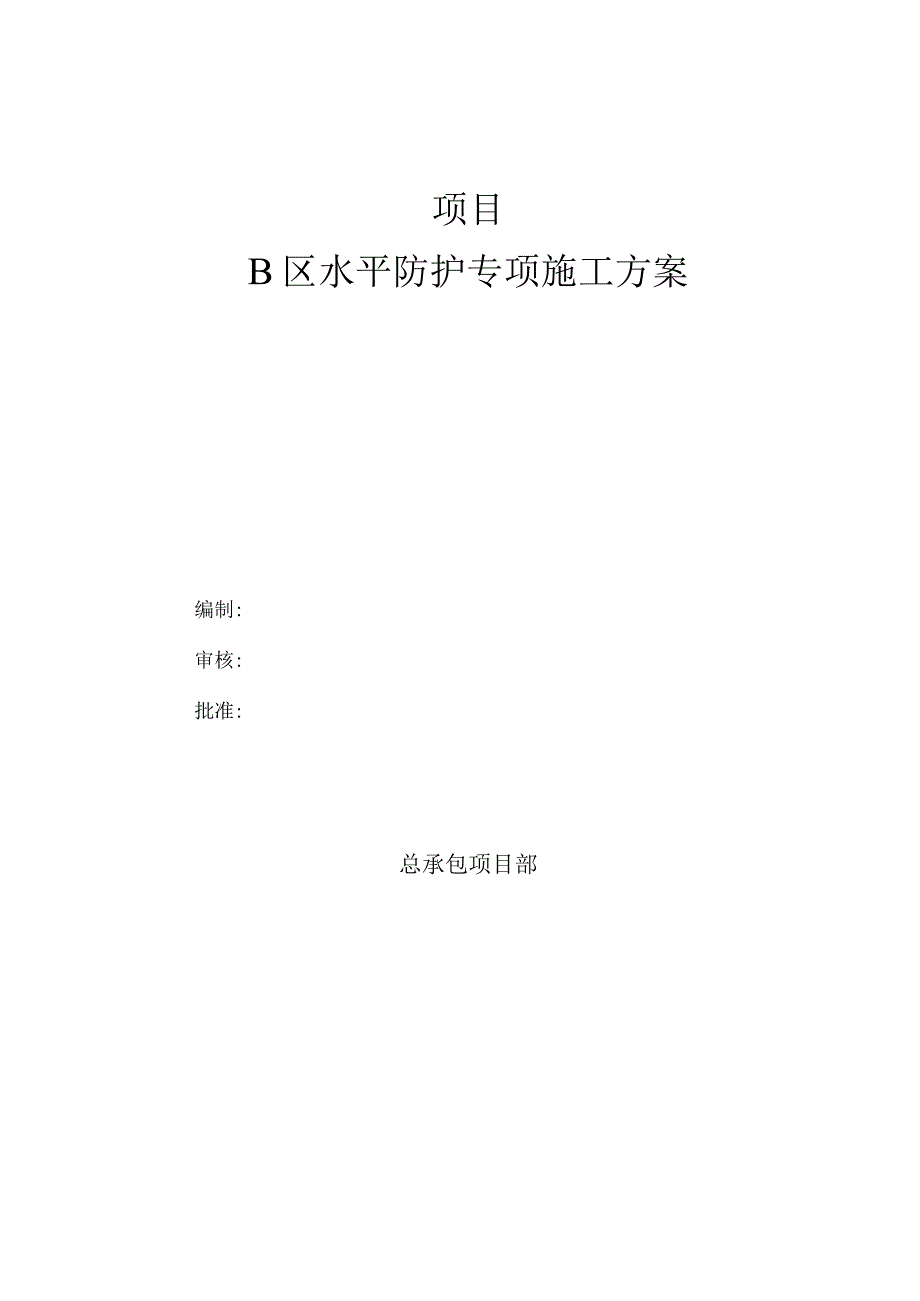

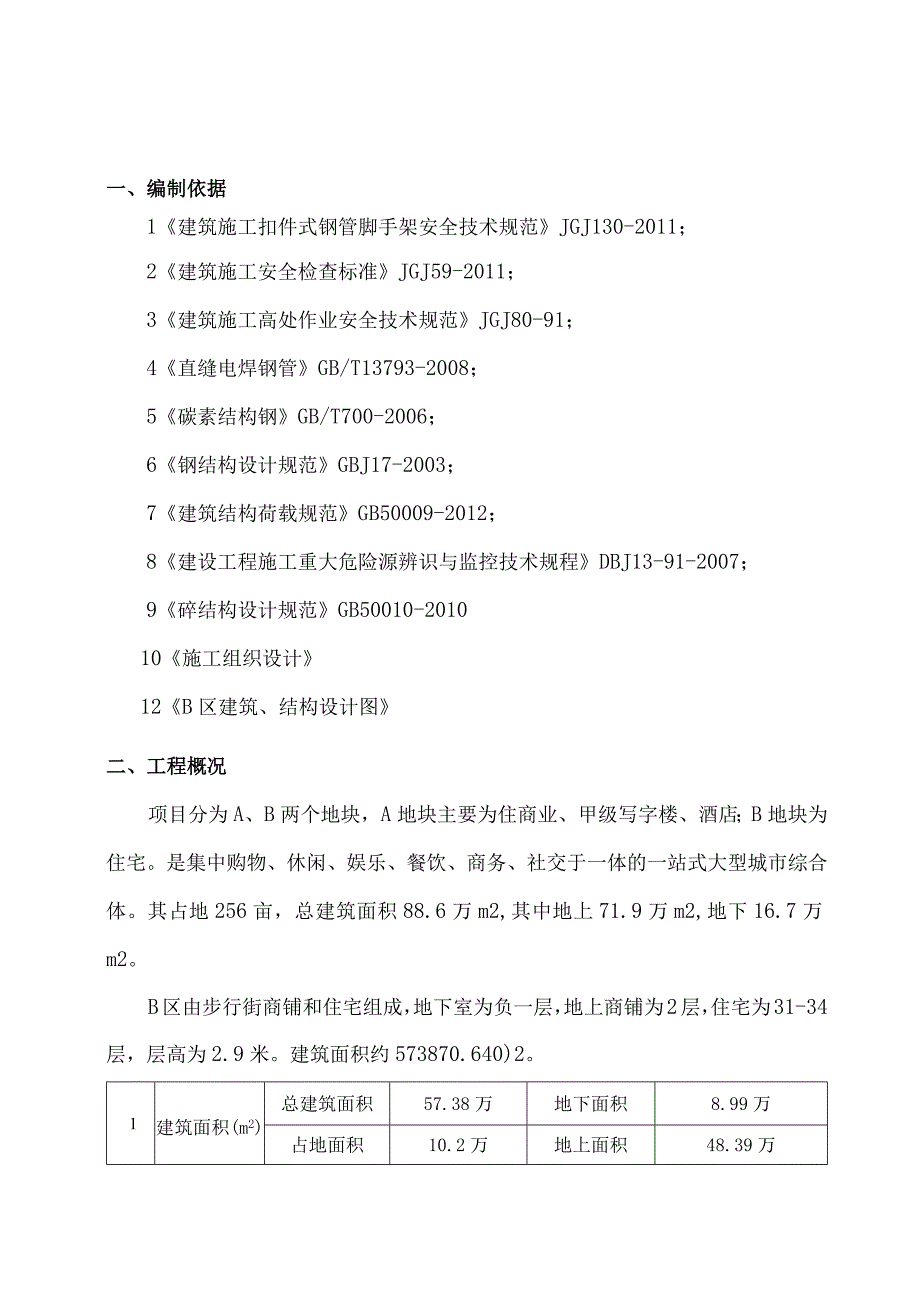

1、项目B区水平防护专项施工方案编制:审核:批准:总承包项目部一、编制依据1建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011；2建筑施工安全检查标准JGJ59-2011；3建筑施工高处作业安全技术规范JGJ80-91；4直缝电焊钢管GB/T13793-2008；5碳素结构钢GB/T700-2006；6钢结构设计规范GBJ17-2003；7建筑结构荷载规范GB50009-2012；8建设工程施工重大危险源辨识与监控技术规程DBJ13-91-2007；9碎结构设计规范GB50010-201010施工组织设计12B区建筑、结构设计图二、工程概况项目分为A、B两个地块，A地块主要为住商业、甲级写

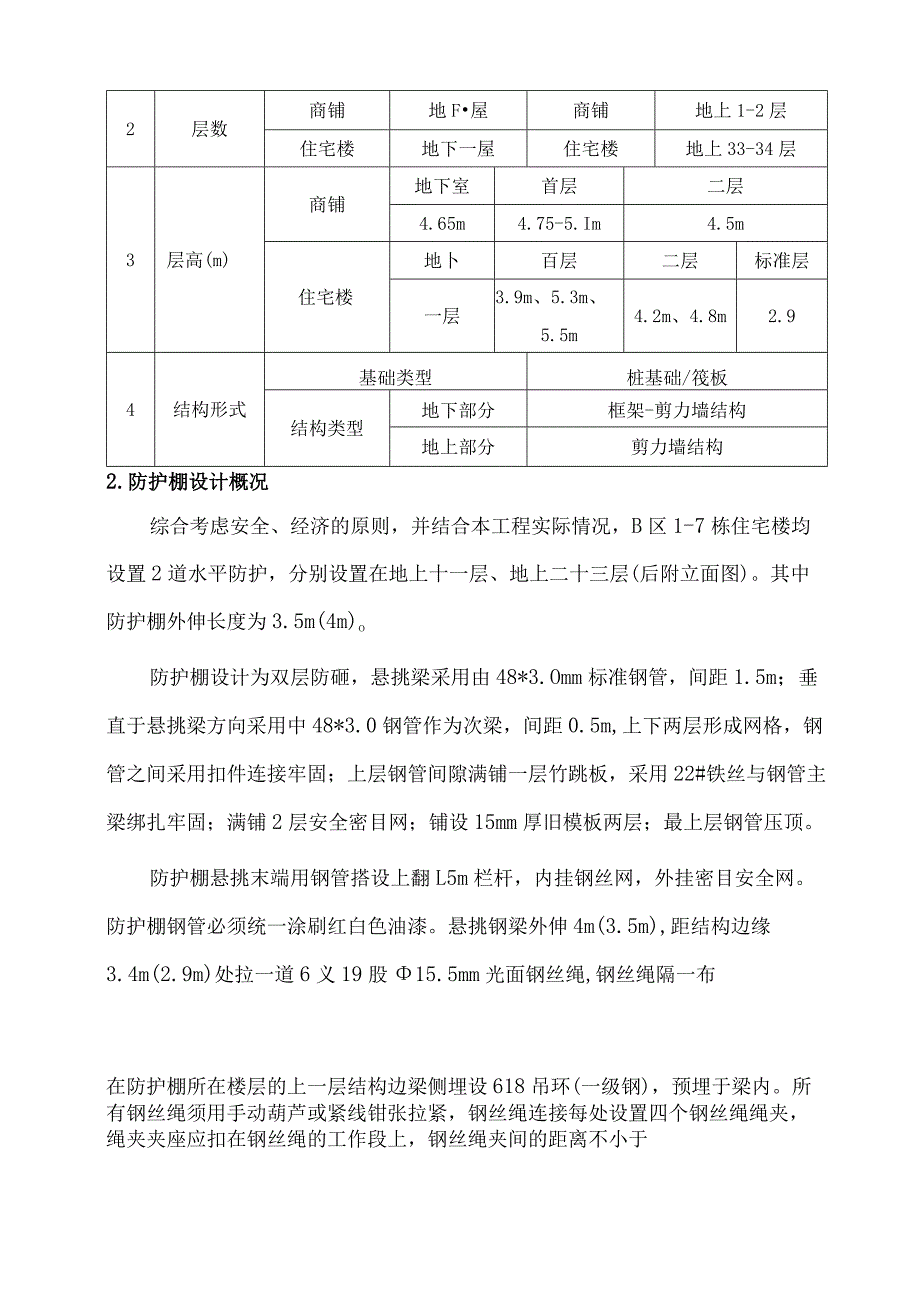

2、字楼、酒店；B地块为住宅。是集中购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.9万m2,地下16.7万m2。B区由步行街商铺和住宅组成，地下室为负一层，地上商铺为2层，住宅为31-34层，层高为2.9米。建筑面积约573870.640)2。1建筑面积(m2)总建筑面积57.38万地下面积8.99万占地面积10.2万地上面积48.39万2层数商铺地F屋商铺地上1-2层住宅楼地下一屋住宅楼地上33-34层3层高(m)商铺地下室首层二层4.65m4.75-5.Im4.5m住宅楼地卜百层二层标准层一层3.9m、5.3m、5.5m
3、4.2m、4.8m2.94结构形式基础类型桩基础/筏板结构类型地下部分框架-剪力墙结构地上部分剪力墙结构2.防护棚设计概况综合考虑安全、经济的原则，并结合本工程实际情况，B区1-7栋住宅楼均设置2道水平防护，分别设置在地上十一层、地上二十三层(后附立面图)。其中防护棚外伸长度为3.5m(4m)o防护棚设计为双层防砸，悬挑梁采用由48*3.Omm标准钢管，间距1.5m；垂直于悬挑梁方向采用中48*3.0钢管作为次梁，间距0.5m,上下两层形成网格，钢管之间采用扣件连接牢固；上层钢管间隙满铺一层竹跳板，采用22#铁丝与钢管主梁绑扎牢固；满铺2层安全密目网；铺设15mm厚旧模板两层；最上层钢管压顶。
4、防护棚悬挑末端用钢管搭设上翻L5m栏杆，内挂钢丝网，外挂密目安全网。防护棚钢管必须统一涂刷红白色油漆。悬挑钢梁外伸4m(3.5m),距结构边缘3.4m(2.9m)处拉一道6义19股15.5mm光面钢丝绳,钢丝绳隔一布在防护棚所在楼层的上一层结构边梁侧埋设618吊环(一级钢)，预埋于梁内。所有钢丝绳须用手动葫芦或紧线钳张拉紧，钢丝绳连接每处设置四个钢丝绳绳夹，绳夹夹座应扣在钢丝绳的工作段上，钢丝绳夹间的距离不小于100mmo楼板上预埋三道16锚筋，边梁中一道，其余两道埋设与悬挑钢管末端。三、防护棚设计计算(一)参数信息：1.荷载参数双层旧模板(kN112):0.30；栏杆、挡杆类别：栏杆冲压钢，
5、栏杆、挡板脚手板自重标准值(kN112)：0.11；施工人员等活荷载(kN11)2):2.00,最大堆放材料荷载(kN):10.OOo2 .悬挑参数钢绳与墙的距离(m)：3.9(3.4)钢丝绳安全系数K：10.00,计算条件：较支；预埋件的直径(mm)：16.003 .水平支撑梁主梁型号：48*3.0标准钢管；次梁钢管距梁)：0.50,最近次梁与墙的最大允许距离(m)：L20。4 .水平防护棚参数水平梁(主梁)的悬挑长度(m)：3.50(4.0),水平钢梁(主梁)的锚固长度(m)：2.0；计算宽度(m)：L50。(二)主梁的计算：主梁选择中48*3.O标准钢管，其截面特性为：面积A=4.24c
6、11A惯性距l=12.7Icm1,转动惯量Wx=5.26cm3,回转半径ix=l.59cm；1 .荷载计算(1)栏杆与挡脚手板自重标准值：本例采用栏杆冲压钢笆片，标准值为0.llkN/m；Ql二O.llkN/m；(2)钢管自重荷载Q2=0.08kNm经计算得到，静荷载计算值q=1.2(Ql+Q2)=1.2(0.11+0.08)二0.23kNm经计算得到，活荷载计算值P=1.42.000.51.50=2.IkNo经计算得到，次梁集中荷载取次梁支座力P=(0.231.5+2.1)/2=1.225kN2 .内力计算水平防护棚的主梁按照集中荷载P和均布荷载q作用下的连续梁计算。水平防护棚示意图UBUB
7、IJBi.JB1*IWIWl川WlL川川Ik川山”川川WLI川川1r;水平防护棚水平钢管计算简图经过连续梁的计算得到：5.625.535.22sg3,741T27悬挑水平钢管支撑梁剪力图(kN)0.17悬挑水平钢管支撑梁弯矩图(kN.m)悬挑水平钢管支撑梁变形图(mm)Rl=7.322kN；R2=6.904kNo最大支座反力为Rmax=7.322kN.m；最大弯矩MnIaX=5.063kN.m；最大挠度V=28.070mmo3 .抗弯强度计算其中X一截面塑性发展系数，取L05；f-钢材抗压强度设计值，f=205.OON/mm2；经过计算得到强度。=5.061071.05/25300.0+4.9
8、81071024.000=195.467Nmm2主梁的抗弯计算强度195.467小于月二205.00,满足要求！(三)钢丝拉绳的内力计算：RAH=ZRuiCOSqi-l水平钢管的轴力RAH和拉钢绳的轴力RUi按照下面计算，其中RUiCoSi为钢绳的拉力对水平杆产生的轴压力。各支点的支撑力：RCi=RUisin。i；根据以上公式计算得到外钢绳的拉力为：RU1=8.85kN；(四)钢丝拉绳的强度计算：钢丝拉绳(斜拉杆)的轴力RU我们均取最大值进行计算，为8.85kN；如果上面采用钢丝绳，钢丝绳的容许拉力按照下式计算：其中Fg一钢丝绳的容许拉力(kN)；Fg-钢丝绳的钢丝破断拉力总和(kN)；计算中
9、可以近似计算FE).5d2,d为钢丝绳直径(mm)；-钢丝绳之间的荷载不均匀系数，对6X19、6X37、6X61钢丝绳分别取0.85、082和08；K-钢丝绳使用安全系数。计算中Fg取8.855kN,=0.820,K=IO.000,得到：d=14.7mmo钢丝绳最小直径必须大于15.OOOmm才能满足要求！（五）钢丝拉绳吊环的强度计算：钢丝拉绳（斜拉杆）的轴力RU我们均取最大值进行计算作为吊环的拉力N为：N=RU=8854.709No吊环强度计算公式为：b=21力其中，打为拉环钢筋抗拉强度,按照混凝土结构设计规范10.9.8,在物件的自重标准值作用下，每个吊环按2个截面计算的。吊环的应力不应大
10、于50Nm112,f=50.ON/mm2；所需要的吊环最小直径D=8854.74/（3.14250.OOX2）t2=15.Ommo注：本计算采用品茗脚手架计算软件VL2计算。四、施工工艺流程在结构楼面上按1.5M间距埋设预埋环混凝土浇筑后在预埋环中安置悬挑钢管按0.5米间距布置水平钢管上层楼面混凝土中埋拉环间距3米设置斜拉钢丝绳防护架上满铺竹跳板安全密目网、旧模板铺设外防护栏杆设置、满挂安全网，立杆涂刷红白相间颜色。五、施工方法1 .地锚施工(1)各楼层地锚在混凝土浇筑前必须预埋到位，预埋锚环采用中18圆钢冷弯而成，U型钢筋锚环须预埋至混凝土梁、板底层钢筋位置，并与混凝土梁、板底层钢筋焊接牢固
11、，钢筋锚环与钢管间隙用硬木契契紧。如下图：预埋锚环节点大样(2)每道悬挑钢管必须设置三道地锚，钢梁末端须上挑23,地锚定位详见下图：31648*3.0M2 .悬挑梁采用中48*3Omm标准钢管，单根长度6000mm。锚固在板内2000mm,其余3500(4000)n三悬挑至结构以外，悬挑钢管间距为L5m,平面布置图附后。3 .为减小悬挑端挠度，悬挑端采用6X19股中15.5钢丝绳斜拉，拉索拉结在以上各层外边梁上，间距为3000mm。拉结点利用预埋的中18吊环，预埋吊环用一级钢筋采用热弯法制作，吊环要满足30d锚固长度的要求，并焊接在梁钢筋骨架上。斜拉钢丝绳利用手动葫箱拉紧后用绳卡固定锁紧，绳卡
12、与钢丝绳配套。同时用钢丝绳与架体拉接，辅助卸荷且防止向外倾覆。柳板处对邮政样4 .立杆（外栏杆）置于悬挑钢管端部，间距Lo米，高L5米，设置三道水平杆，并于距底部200高处设置一道横杆，用于捆绑挡脚板，立杆均以红、白油漆相间涂刷，外立面内侧满挂钢丝网，外侧张铺密目网全封闭。水平防护棚立面图5 .水平防护板设在悬挑钢管上，底部选用长3米，宽0.3米的竹跳板，上部选用15InnI厚的双层旧模板进行封底。悬挑安全防护棚竹脚手板在操作层上应满铺、铺稳两边用12#铁丝绑扎在大横杆上，防止滑动，严禁在护身栏杆外侧设站人竹脚手板。当竹串片板长度小于2m时，采用两根小横杆，小横杆连接在悬挑钢管端部和根部的横杆
13、上，并将脚手板两端与小横杆可靠固定，以防倾翻。脚手板平铺，应铺满铺稳、，靠墙一侧离墙面距离不应大于150mm,拐角要交圈，不得有探头板。6 .安全网的张设6.1安全网的技术要求安全网绳必须使用优质合格产品，并经物资部、安全部实测检查验收合格后方可投入使用。所有绳的湿干能力比不得低于75%。6.2安全网的使用规则和搭设方法：(1)新网必须有产品质量合格证，旧网必须有允许使用的证明书或合格的检验记录。安装时，在每个系结点上，边绳应与支撑物(架)靠紧，并用一根独立的系绳连接，系结点沿网边均匀分布，其距离不得大于750mm。系结点应符合搭结方便，连接牢固又容易解开，受力后不会散脱的原则。有筋绳的网在安
14、装时也必须把筋绳连接在支撑物(架)上。(2)多张网连接使用时，相邻部分应靠紧或重叠，连接绳材料与网相同，强力不得低于其网绳强力。(3)安装平网应外高里低，以15为宜，网不宜绑紧；(4)安装立网时要注意安装平面与水平面垂直，立网底部必须与脚手架全部封严。要保证安全网受力均匀，必须经常清理网上落物，网内不得有积物。(5)安全网安装后，必须经专职安全员检查验收合格后方能使用。六、脚手架的拆除悬挑安全防护棚使用完毕后立即拆除，在悬挑安全防护棚拆除前应作好以下工作：1、对悬挑安全防护棚进行安全检查，确认不存在严重隐患。如存在影响拆除悬挑安全防护棚安全的隐患，应先对悬挑安全防护棚进行修整和加固，以保证悬挑安全防护棚在拆除过程中不发生危险；2、在拆除悬挑安全防护棚时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送，能用扫帚集中的要集中装入容器内运下。3、悬挑安全防护棚在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，悬挑安全防护棚上的水平运输、人员组织,指挥联络的方法和用语，拆除的安全措施和警戒区域；4、严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是：栏杆一防护板一水平钢管一悬挑钢管。5、悬挑安全防护棚的拆除一般严禁在
