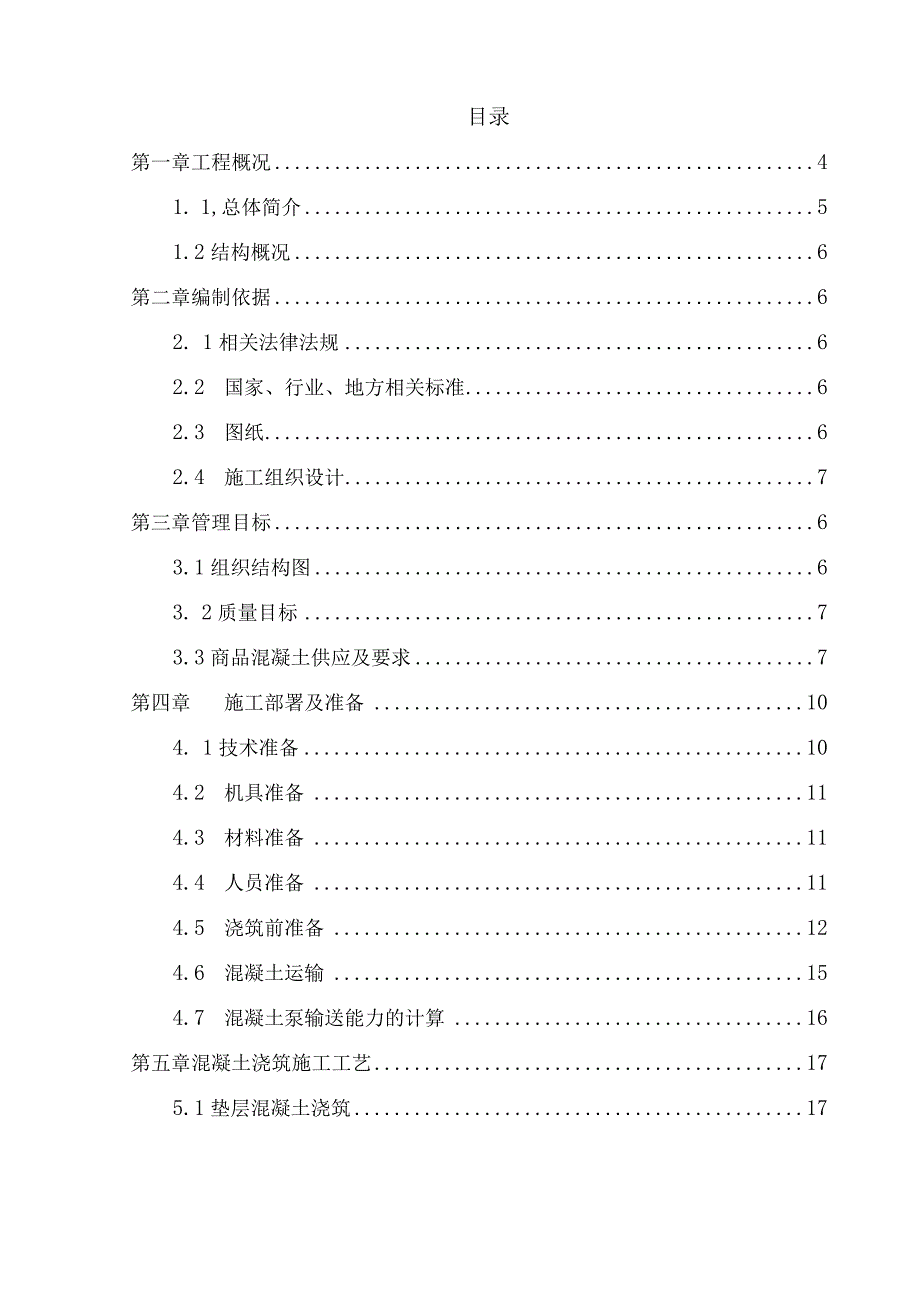

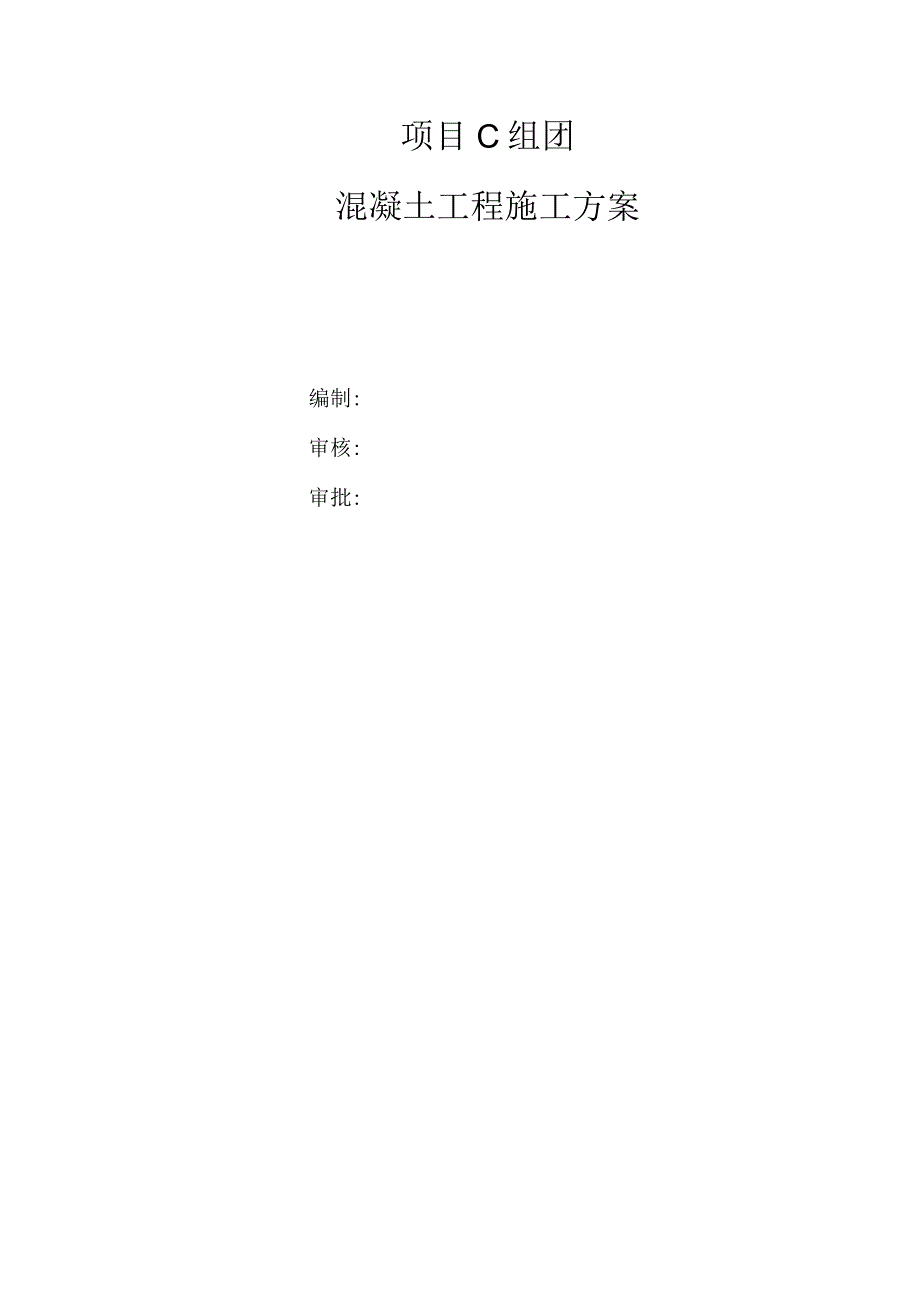

1、项目C组团混凝土工程施工方案编制:审核:审批:目录第一章工程概况41. 1,总体简介51.2结构概况6第二章编制依据62. 1相关法律法规62.2 国家、行业、地方相关标准62.3 图纸62.4 施工组织设计7第三章管理目标63.1组织结构图63. 2质量目标73.3商品混凝土供应及要求7第四章施工部署及准备104. 1技术准备104.2 机具准备114.3 材料准备114.4 人员准备114.5 浇筑前准备124.6 混凝土运输154.7 混凝土泵输送能力的计算16第五章混凝土浇筑施工工艺175.1垫层混凝土浇筑175. 2基础底板混凝土浇筑185.3剪力墙墙体、暗柱、框架柱浇筑185.4梁

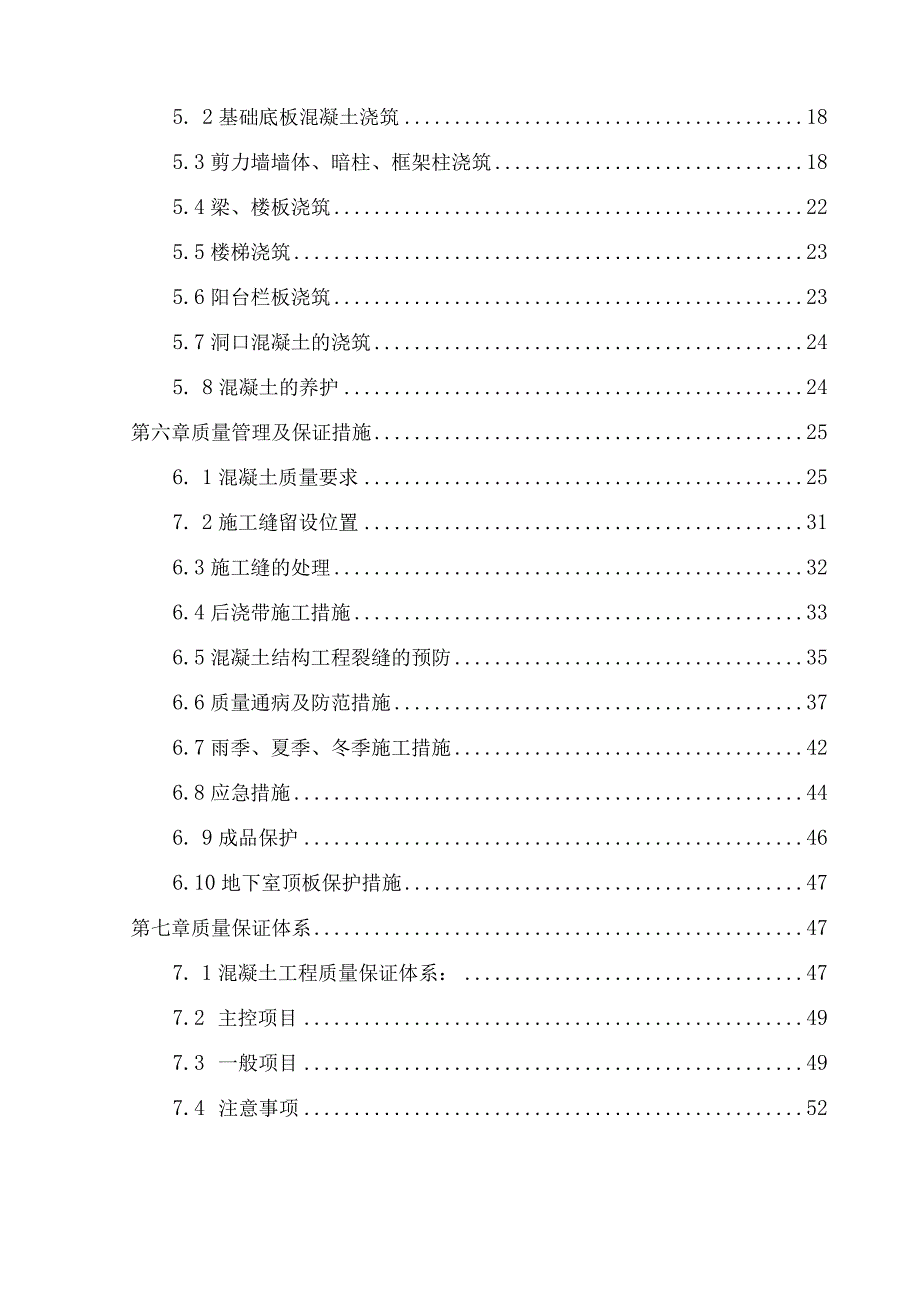

2、、楼板浇筑225.5楼梯浇筑235.6阳台栏板浇筑235.7洞口混凝土的浇筑245. 8混凝土的养护24第六章质量管理及保证措施256. 1混凝土质量要求257. 2施工缝留设位置316.3施工缝的处理326.4后浇带施工措施336.5混凝土结构工程裂缝的预防356.6质量通病及防范措施376.7雨季、夏季、冬季施工措施426.8应急措施446. 9成品保护466.10地下室顶板保护措施47第七章质量保证体系477. 1混凝土工程质量保证体系：477.2 主控项目497.3 一般项目497.4 注意事项52第八章安全文明施工538. 1施工安全注意事项及措施：53568. 2文明施工及环境保护
3、措施:项目C组团混凝土工程施工方案第一章工程概况1.1总体简介序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6质量标准合格,达到湘潭市示范性工程7C组团建筑面积地上：126937m2地下：22984而总面积：149920m21. 2结构概况序号项目内容1结构形式剪力墙、框架结构2建筑物地基桩基承台、筏板、独立基础3环境类别一类、二(a)类C区地下室承台、底板剪力墙梁板柱负一层C35P6C35P6C35砂两层独立商铺梁板柱强地下室顶板以上C30C30C30度高层住宅(9#楼)剪力墙、柱梁楼板等地下室-7(10)层C50C35C3547(10)-12(15)层C45C35C3512
4、(15)-17(20)层C40C35C35级17(20)-22(25)层C35C30C3022(25)层以上C30C30C30塔楼基础:桩C35、D40;基础梁、承台、底板C35P6；塔楼地下室外剪力墙同塔楼剪力墙强度相同为C50P6；塔楼地下室梁板C35p6;垫层：C15,构造柱、圈梁、过梁：C20,室外压梁:C25；5抗震设防三级、四级、6度6结构安全等级二级7耐火等级一级8钢筋类别类别一级钢、三级钢形式连接形式搭接、焊接、套筒连接第二章编制依据1.1 相关法律法规序号名称编号1中华人民共和国建筑法主席令第91号2中华人民共和国安全生产法主席令第70号3建筑工程质量管理条例国务院令第279
5、号4建设工程安全管理条例国务院令第393号5工程建设标准强制性条文房屋建筑部分2009年版6施工合同2.2国家、行业、地方相关标准序号名称编号1建筑工程施工质量验收统一标准GB50300-20012混凝土结构工程施工质量验收规范GB50204-20113混凝土泵送施工技术规程JGJ/T10-20114通用硅酸盐水泥GB75-2007/XG1-20095高层建筑混凝土结构技术规程JGJ3-20106混凝土外加剂应用技术规范GB50119-20137普通混凝土用砂、石质量及检验方法标准JGJ52-20068混凝土用水标准JGJ63-20069建筑施工安全检查标准JGJ95-20112.3图纸序号名
6、称编号1C组团结构施工图纸2C组团建筑施工图纸2. 4施工组织设计序号名称1施工组织设计第三章管理目标2.1 组织结构图各作业劳务队或班组图3.11-162.2 质量目标分项工程合格率为100%,实测项目合格率为98%,达到清水混凝土的工程质量。2.3 商品混凝土供应及要求3. 3.1混凝土配合比的确定混凝土配合比由商品混凝土供应单位根据技术部提供的混凝土强度等级及各种技术指标确定配比，试配结果提前3天报送到项目经理部，由项目总工程师审核，报监理工程师审查合格后，方可使用。混凝土配合比的配置标准必须按现行的普通碎配合比设计规程(JGJ55-2000)予以执行，役的强度要符合国家现行硅强度检验评
7、定标准的有关规定。根据施工季节和气候条件，以及所使用的原材料，通过计算和试配确定各种材料的用量，包括其它外掺剂的用量，如粉煤灰、缓凝剂、高效减水剂、泵送剂等，同时确保碎的可泵送性。3. 3.2磅供应原材料要求1、水泥采用普通硅酸盐水泥，水泥强度等级不低于42.5Mpa,严禁使用含氯化物的水泥，不得使用过期或受潮结块的水泥，并不得将不同品种或不同强度等级的水泥混合使用。2、混凝土所用的粗骨料中石子的最大料径为25mm,一般石子粒径为5-25mm,且最大粒径不得大于输送管径的1/4,含泥量不得大于1%,泥块含量不得大于0.5%,不得使用碱活性骨料。3、混凝土所用的细骨料中砂子采用中砂，含泥量不得大
8、于3%,泥块含量不得大于l%o4、水为自来水。5、混凝土中所掺用的外加剂应符合国家或行业标准优等品的质量要求，必须有氯含量检测项目，外加剂的氨含量不大于0.1%。6、混凝土中所掺用的粉煤灰级别不应低于二级，掺量不大于水泥含量的20%o7、外加剂：根据设计要求，确定每种混凝土是否采用外加剂。外加剂须经试验合格后，方可在工程上使用。8、掺合料：根据设计要求和混凝土试验结果，确定是否采用掺合料。质量符合国家现行标准。9、混凝土中最大碱含量不控制，最大氯离子含量不得大于1%；防水混凝土中各类材料的总碱含量不得大于3KG,最大氯离子含量不得大于0.06%o3. 3.3混凝土配合比要求1供货技术指标1.
9、1原材要求1）配置混凝土的水泥其标号不应低于42.5级；2）碎石或卵石的粒径宜为5-25mm,含泥量不得大于1%,泥块含量不得大于0.5%；3）砂宜用中砂，含泥量不得大于3%,泥块含量不得大于1%；4）粉煤灰级别不低于二级；5）水泥及外加剂的品种始终要使用合同中商定并注明的品种、规格、型号不可随意更改或变动。1.2配比要求：1）试配要求的抗渗水压值应比设计值（0.8Mpa）提高0.2MPa；2）水泥用量不得少于300kgm3,粉煤灰掺量为20%；3）砂率宜为35%-45%,灰砂比宜为1:2-1:2.5;4）水灰比不得大于0.5；5）混凝土塌落度宜为160-180mm,现场入泵时塌落度宜为160
10、mm；6）掺加引气型减水剂时，混凝土含气量应控制在3%-5%；7）混凝土缓凝时间根据搅拌站至工地运输时间而定，但缓凝时间不得小于5-8h；8）微膨胀剂及抗裂纤维的型号、掺量按图纸要求参数进行选材适配后，由业主单位确认。微膨胀剂及抗裂纤维的使用部位严格按照设计施工图纸进行，以保证设计要求部位的混凝土抗渗要求。9）本工程补偿收缩性混凝土限制膨胀率应符合下表规定:用途限制膨胀率（%）水中Md水中Md转空气中28d用于补偿混凝土收缩0.015-0.030用于后浇带、膨胀加强带和工程接缝填充0.025-0,0203. 3.4商品混凝土的其他技术要求（1）国家标准规定水泥初凝时间不得早于45min,一般为
11、l3h；终凝时间不得迟于IOh,一般为58h。硅酸盐水泥初凝时间不得早于45min,终凝时间不得迟于390Inin（6.5h）；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝不小于45min,终凝不大于60Omin（IOh）。水泥初凝时间不合要求，该水泥报废；终凝时间不合要求，视为不合格。混凝土的初凝时间一般是根据水泥品种而定，范围是2-3小时。如果加入缓凝剂，初凝时间可以延长到5-10小时。具体的初凝时间一般由试验决定，而且是每家工厂的每一批水泥都要做试验。(2)在混凝土施工过程中，现场安排两名混凝土坍落度检测人员，并验收每车小票，查看混凝土强度等级
12、、浇筑部位填写是否正确，是否填写了出厂时间，进场时间要签证，并随时抽检混凝土坍落度。若混凝土搅拌质量及工作性能不符合要求，一律退回搅拌站处理。第四章施工部署及准备3.1 技术准备混凝土施工前，现场技术人员认真查阅图纸(包括地泵工作原理图)、与方案相关规范，了解不同浇筑部位、不同强度等级混凝土施工要点，做到施工中重点突出，心中有数。与商品混凝土站签定技术合同，明确不同阶段预拌混凝土的技术特性。由技术员编制不同阶段混凝土施工的技术交底。技术交底是施工方案的进一步深化设计，直接要面向施工作业操作人员明确技术要求。3.1.1. 现场标养室设置标养室设在现场西北角板房里的标养室，内设标养箱，保证标养室温
13、度与湿度达到标养条件。序号名称规格数量备注1混凝土试模150150150(mm)15组175185150(mm)10组2砂浆试模70.770.770.7(mm)15组3温度计2个4标养箱4个5坍落度筒100200300(mm)2套6环刀100cm32套4.1.2.+0.000以下混凝土碱含量的控制结构外侧铺设SBS柔性防水卷材，阻止外界环境可能渗入混凝土内的碱。另外，控制骨料的碱活性，控制组成材料的碱含量，碱含量二水泥带入碱量（等当量Na2。%百分含量X单方水泥用量）+外加剂带入碱量+掺合料中有效碱含量，保证混凝土总碱含量小于3Kgm3,因此，在保证混凝土强度等级的前提下减少水泥用量可以减少碱含量。商品混凝土公司必须向我公司提供混凝土碱含量计算书和Cl含量计算书。3.2 机具准备规格单位数量单耗量（KW）塔吊台432.8KwZN-50型振动棒价151.5kw平板振动器台103KW布料杆台满足需求汽车泵台满足需求拖式泵台满足需求3.3 材料准备规格单位数量备注塑料水管米2000混凝土养护塑料薄膜平米573870
