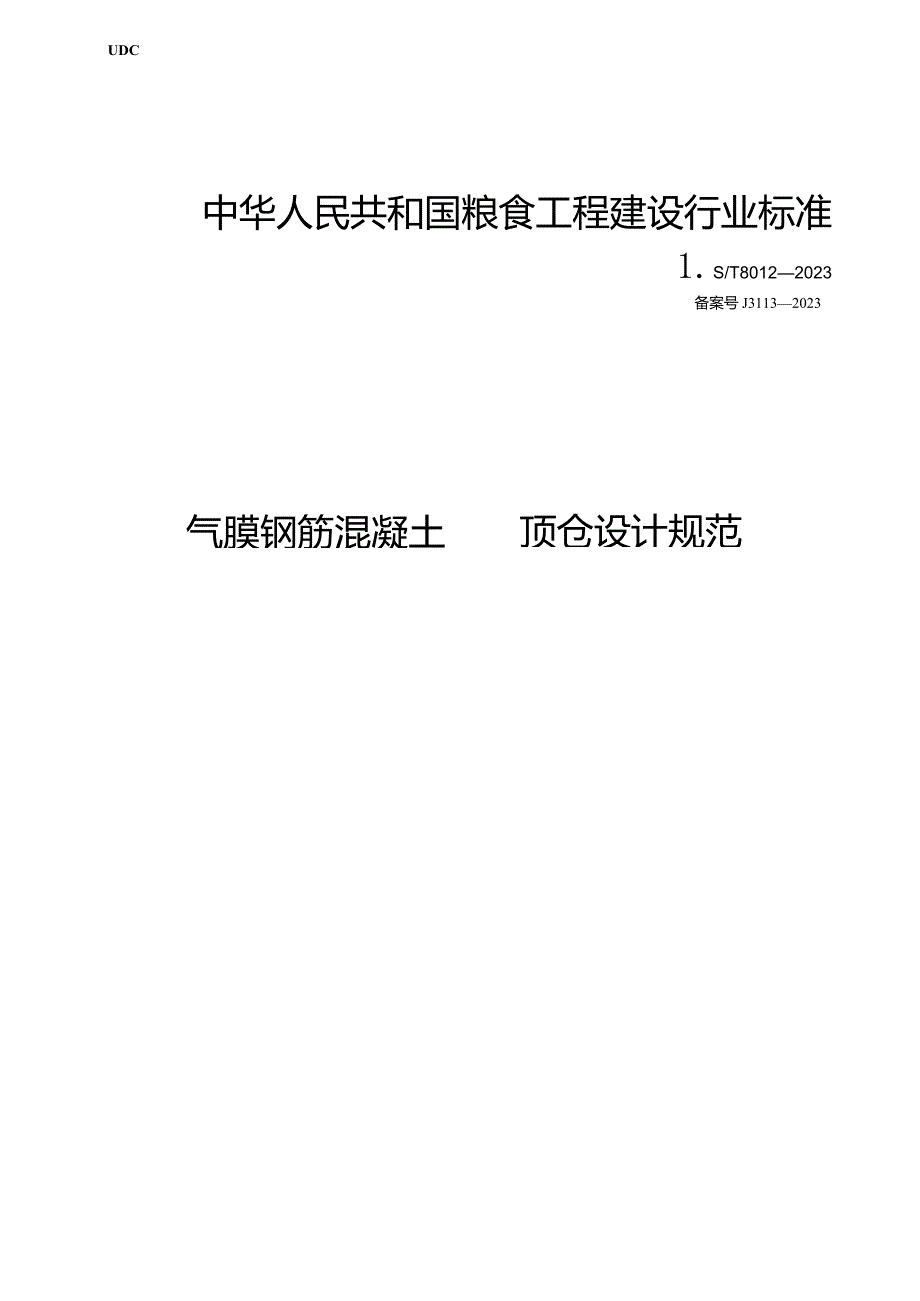

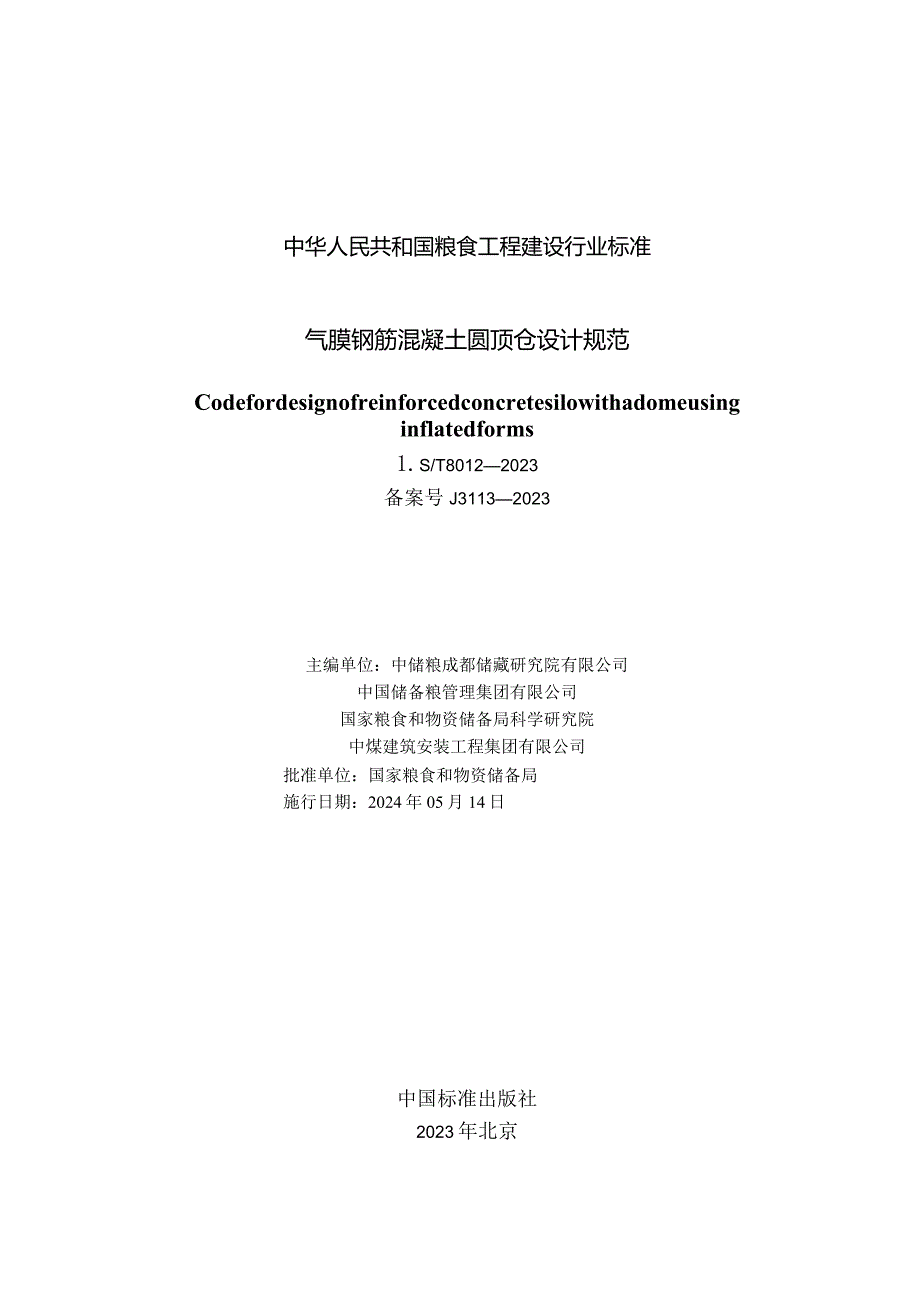

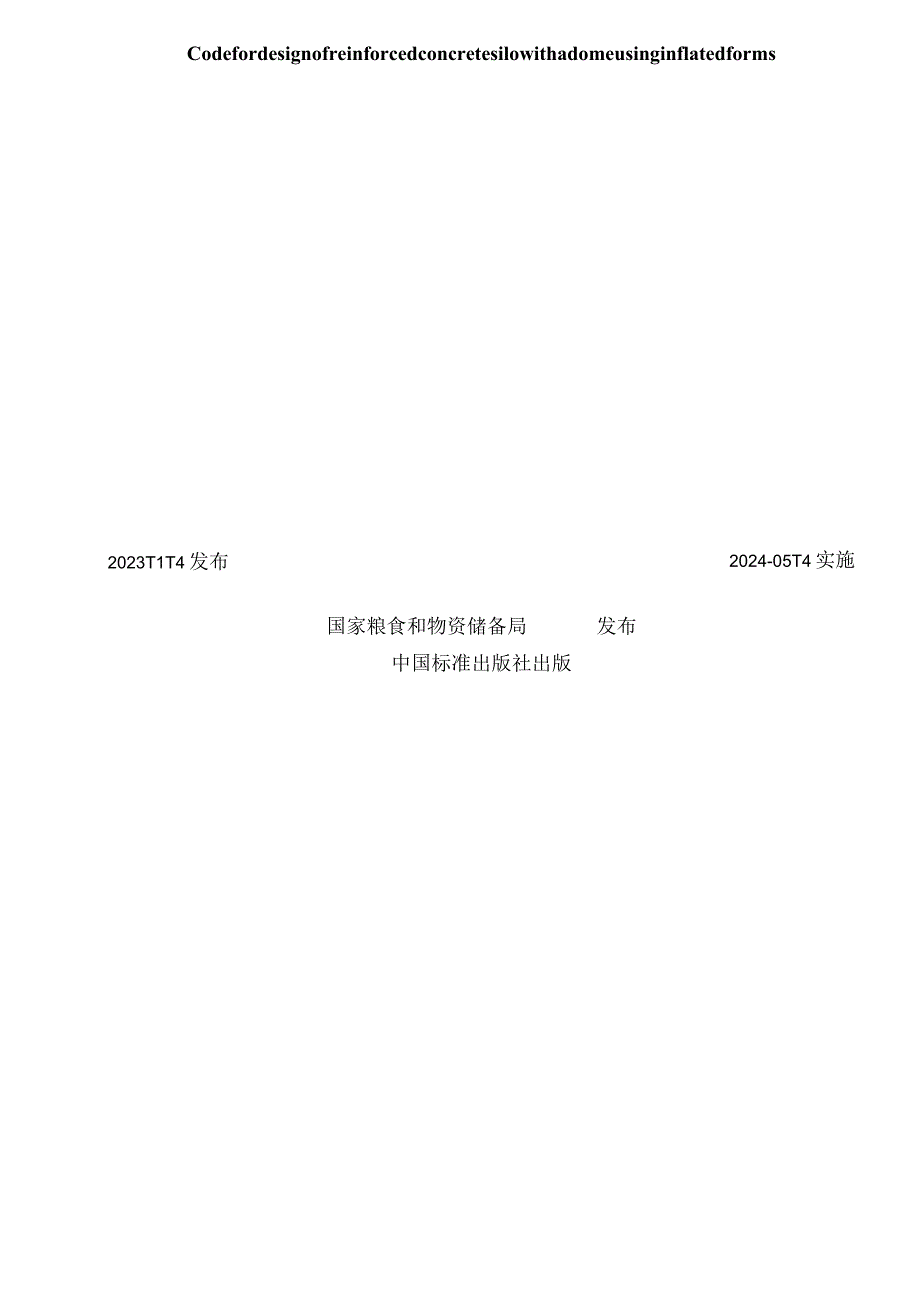

1、UDC中华人民共和国粮食工程建设行业标准1.S/T80122023备案号J31132023气膜钢筋混凝土顶仓设计规范Codefordesignofreinforcedconcretesilowithadomeusinginflatedforms2023T1T4发布2024-05T4实施国家粮食和物资储备局发布中国标准出版社出版中华人民共和国粮食工程建设行业标准气膜钢筋混凝土圆顶仓设计规范Codefordesignofreinforcedconcretesilowithadomeusinginflatedforms1.S/T80122023备案号J31132023主编单位：中储粮成都储藏研究院有
2、限公司中国储备粮管理集团有限公司国家粮食和物资储备局科学研究院中煤建筑安装工程集团有限公司批准单位：国家粮食和物资储备局施行日期：2024年05月14日中国标准出版社2023年北京目次1总则12术语23 基本规定34 工艺设计44.1 一般规定44.2 进出仓系统44.3 储粮工艺45建筑设计55.1 一般规定55.2 建筑构造56结构设计66.1 一般规定66.2 荷载与荷载组合66.3 地基和基础76.4 结构计算76.5 构造87电气设计97.1 一般规定97.2 配电线路97.3 照明系统97.4 电气控制系统97.5 粮情测控系统107.6 工业电视监控系统107.7 智能化系统10
3、7.8 防雷及接地108消防设计11附录A照度推荐值12附录B膜材设计参数13附录C硬质聚氨酯泡沫塑料设计参数14本规范用词说明15引用标准名录16附：条文说明17Contents1GeneralProvisions12 Terms23 BasicRequirements34 ProcessDesign44.1 GeneralRequirement44.2 ConveyingSystem44.3 GrainStorageSystem45 ArchitecturalDesign55.1 GeneralRequirement55.2 BuildingConstruction56 Structura
4、lDesign66.1 GeneralRequirement66.2 1.oadandLoadCombination66.3 GroundandFoundation76.4 StructuralCalculation76.5 Construction87 ElectricSystem97.1 GeneralRequirement97.2 PowerLine97.3 1.ightSystem97.4 ElectricalControlSystem97.5 MonitoringandControlSystemofStored-grainCondition107.6 IndustrialTelevi
5、sionMonitoringSystem107.7 IntelligentSystem107.8 1.ightningProtectionandEarthing108 FireProtectionDesign11Appendix A RecommendedValueofIllumination12Appendix B ParametersofMembraneMaterials13Appendix C ParametersofSprayingRigidPolyurethaneFoam14ExplanationofWordinginThisCode151.istofQuotedStandards1
6、6Addition:Explanationofprovisions17Il本规范根据国家粮食和物资储备局办公室关于下达2018年第三批粮油行业标准制修订计划的通知(国粮办发(2018)329号)的要求，由中储粮成都储藏研究院有限公司联合有关单位共同编制。本规范制定过程中，编制组经过深入调查研究，认真总结实践经验，参考了工程建设相关技术标准，并在广泛征求意见的基础上，最后经审查定稿。本规范共分8章和3个附录，主要技术内容包括：总则、术语、基本规定、工艺设计、建筑设计、结构设计、电气设计和消防设计。本规范由国家粮食和物资储备局提出，由全国粮油标准化技术委员会(SAc/TC270)归口。本规范在执行
7、过程中，如有需要修改或补充之处，请将意见和建议反馈至中储粮成都储藏研究院有限公司气膜钢筋混凝上圆顶仓设计规范管理组(四川省成都市青羊区广富路239号N区32幢，邮政编码:610073)o主编单位：中储粮成都储藏研究院有限公司中国储备粮管理集团有限公司国家粮食和物资储备局科学研究院中煤建筑安装工程集团有限公司参编单位：北京国贸东孚工程科技有限公司河南工大设计研究院郑州中粮科研设计院有限公司无锡中粮工程科技有限公司应急管理部四川消防研究所上海交通大学中煤天津设计工程有限责任公司大连港口设计研究院有限公司主要起草人：余鹏彪马春宝蒋士勇姚渠王跃庄晓男飞陈据元刘佳张育濮向毅龚景海谢韬刘悦主要审查人：唐洁
8、朱毓珊范运乾董艳张杰祝凯李东泽赵家鹏郭伟李利军张文华张强崔伟平秦宁李月刘涛侯业茂刘锦瑜岳佳超路中科马中成韩业炜袁帧顾卫华Hl1总则1.0.1为规范气膜钢筋混凝土圆顶仓设计的技术要求，做到安全适用、技术先进、经济合理、节约资源和确保质量，制定本规范。1.0.2本规范适用于气膜钢筋混凝土圆顶仓的设计。1. 0.3气膜钢筋混凝土圆顶仓的设计除应符合本规范外，尚应符合国家现行有关标准的规定。2术语2. 0.1气膜钢筋混凝土圆顶仓reinforcedconcretedomedsilowithinflatablecoversinflatablegrain以充气膜结构为模板建造的钢筋混凝土薄壳结构近圆顶粮仓
9、，简称为粮食气膜仓。3. 0.2充气膜结构air-supportedmembranestructures借助密闭空间内空气压力保持膜而张力以形成满足设计曲而要求的气承式膜结构。4. 0.3气承式膜结构pneumaticstructure在由膜材覆盖的建筑中，通过充气形成的膜材内外压力差而保持建筑形体的膜结构。2.0.4近圆顶shellofrevolution又名旋转壳，是以平而曲线为母线，绕一轴线旋转而形成的壳体。3基本规定3.0.1粮食气膜仓设计应结合库区粮食物流和自然条件，贯彻节约土地、节约能源、绿色环保、自动化机械化程度高等基本建设方针。5. 0.2根据功能要求、作业方式等因素，粮食气膜
10、仓可采用落地式或架空式，架空式宜采用平底式。3.0.3根据储粮品种及数量、单批次轮换作业量大小及储粮生态区等条件合理确定单仓仓容，单仓仓容不宜大于IoOOOto3.0.4当粮食气膜仓组群内建（构）筑物为一个工艺单元的组群时，仓与仓之间的防火间距不应小于3m,组群内其他建（构）筑物消防间距不受此限制。3. 0.5粮食气膜仓中应优先采用节能环保型及对保护生态环境有益的新型建筑材料。3.1 .6粮食气膜仓的安全等级应为二级，抗震设防类别应为丙类，地基基础设计等级应为乙级，粮食气膜仓的工作年限为50年。3.2 .7粮食气膜仓的耐火等级为二级。3. 0.8粮食气膜仓宜布置成单翼式或双翼式，仓群可为单排或
11、多排。4工艺设计4.1一般规定3.1.1 工艺设计方案应根据建设规模、储粮生态区、使用功能、粮食品种、粮食接收发放条件及储存时间等因素综合确定，一般包括粮食入仓、储存、出仓和倒仓。4. 1.2储粮工艺技术方案应根据建设地所在的储粮生态区及安全储粮要求确定。4.1.3粮食气膜仓仓外工艺管道宜采取保温隔热措施。4.1. 4工艺设备的安装以及管道的固定应尽量减少对仓体膜材的破坏。4.2 进出仓系统4. 2.1进仓作业线宜包括取样、计量、卸料、帖送、清理、装仓和平仓工序。5. 2.2出仓作业线宜包括出仓、输送和计量工序。6. 2.3粮食气膜仓宜配置减缓粮食自动分级或降低破碎的装置。7. 2.4落地式粮
12、食气膜仓宜设置高位和低位侧壁发放设施，发放设施应分别对称布置。高位侧壁发放设施最低处距仓外地坪不宜小于5m,低位侧壁发放设施最低处距仓外地坪不宜小于0.8m08. 2.5架空式粮食气膜仓宜采取底部与侧壁结合的出粮方式。4.3 储粮工艺4. 3.1通风系统应符合下列规定：1仓底应设置通风风道，对称布置通风口；2仓顶应均匀设置自然通风口和机械通风口；3其他应符合现行行业标准储粮机械通风技术规程LS/T1202的规定。4. 3.2控温储粮应符合下列规定：1应根据冷却通风量（热负荷）、作业完成时间、储粮数量及气候条件等，选择能对出风口温湿度进行调控的整仓降温设备：2表层控温设备应在熏蒸作业时能正常运行
13、，其单位制冷量不应小于15Wr113.4. 3.3气调储粮应符合下列规定：1充气作业宜设计为下充上排工艺；2应符合现行行业标准二氧化碳气调储粮技术规程LS/T1213、氮气气调储粮技术规程1.S/T1225的规定。4. 3.4熏蒸系统应符合现行国家标准粮油储藏磷化氢环流熏蒸装备GB/T17913的规定，熏蒸作业应符合现行行业标准磷化氢熏蒸技术规程LS/T1201的规定。5建筑设计5.1一般规定5. 1.1单仓仓底的内径不宜小于20mo5. 1.2粮食气膜仓仓房气密性500Pa正压力半衰期空仓检测时不应低于1200s。5. 1.3粮食气膜仓粮情检测门宜设置在装粮线以上的仓体侧壁，并应与仓顶步道、
14、栈桥合理设置连接。5. 1.4膜材性能应符合附录B的要求。5.1. 5硬质聚氨酯泡沫塑料性能应符合附录C的要求。5.2建筑构造5.2.1粮食气膜仓内壁应光滑耐磨。5.2.2粮食气膜仓外壁预留孔洞和预埋件与气膜连接处，构造措施应满足连接处的防水性能和气密性能要求。5.2.3落地式粮食气膜仓地面设计应符合下列规定：1地面防潮层接头位置应高出地面面层300mm以上。防潮层应保持完整性和连续性；2非筏板基础的仓内地坪与墙体交接处应设置沉降缝，沉降缝处防潮层应有变形余量：3未特殊注明的设计要求尚应符合现行国家标准建筑地面设计规范GB50037的规定。6结构设计6.1 一般规定6. 1.1本规范应采用以概率理论为基础的极限状态设计方法，采用分项系数的设计表达式进行设计。7. 1.2粮食气膜仓结构应按承载力极限状态和正常使用极限状态进行设计。8. 1.3按承载能力极限状态设计时，应符合现行国家标准建筑结构荷载规范GB50009的规定，采用荷载效应的基本组合计算，并应满足下式要求：Y0SR(6.1.3)式中：Yo结构重要性系数，取1.0；S不考虑地震作用时荷载组合效应设计值；R一一结构构件的抗力设计值。9. 1.4按正常使用极限状态设计时，应根据使用要求采用荷载效应的标准组合或准永久组合，并应符合下式规定：S4C(6.1.4)式中：S4-荷载标准组合或准永久组合的效应设计值：C结构或结构
