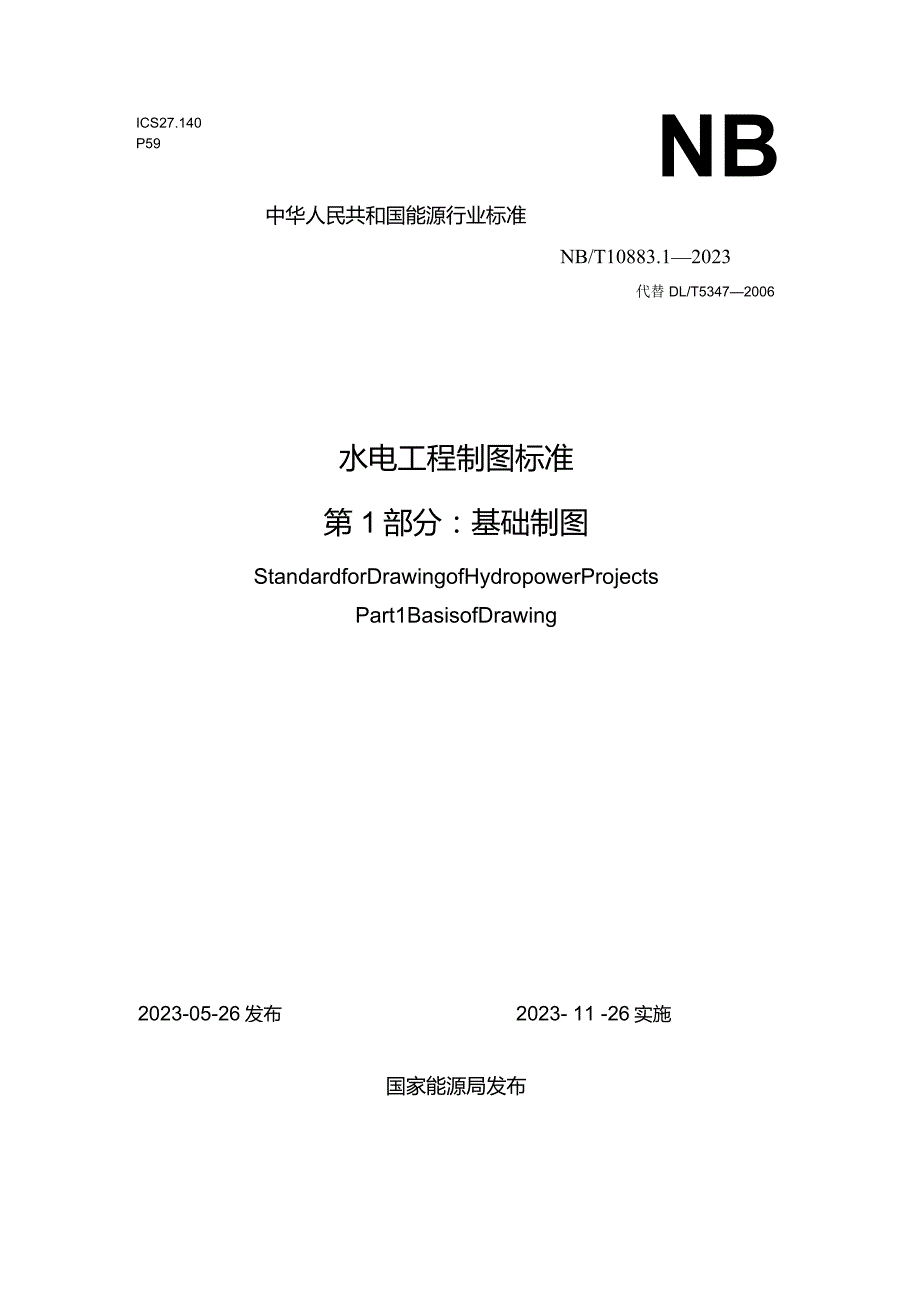

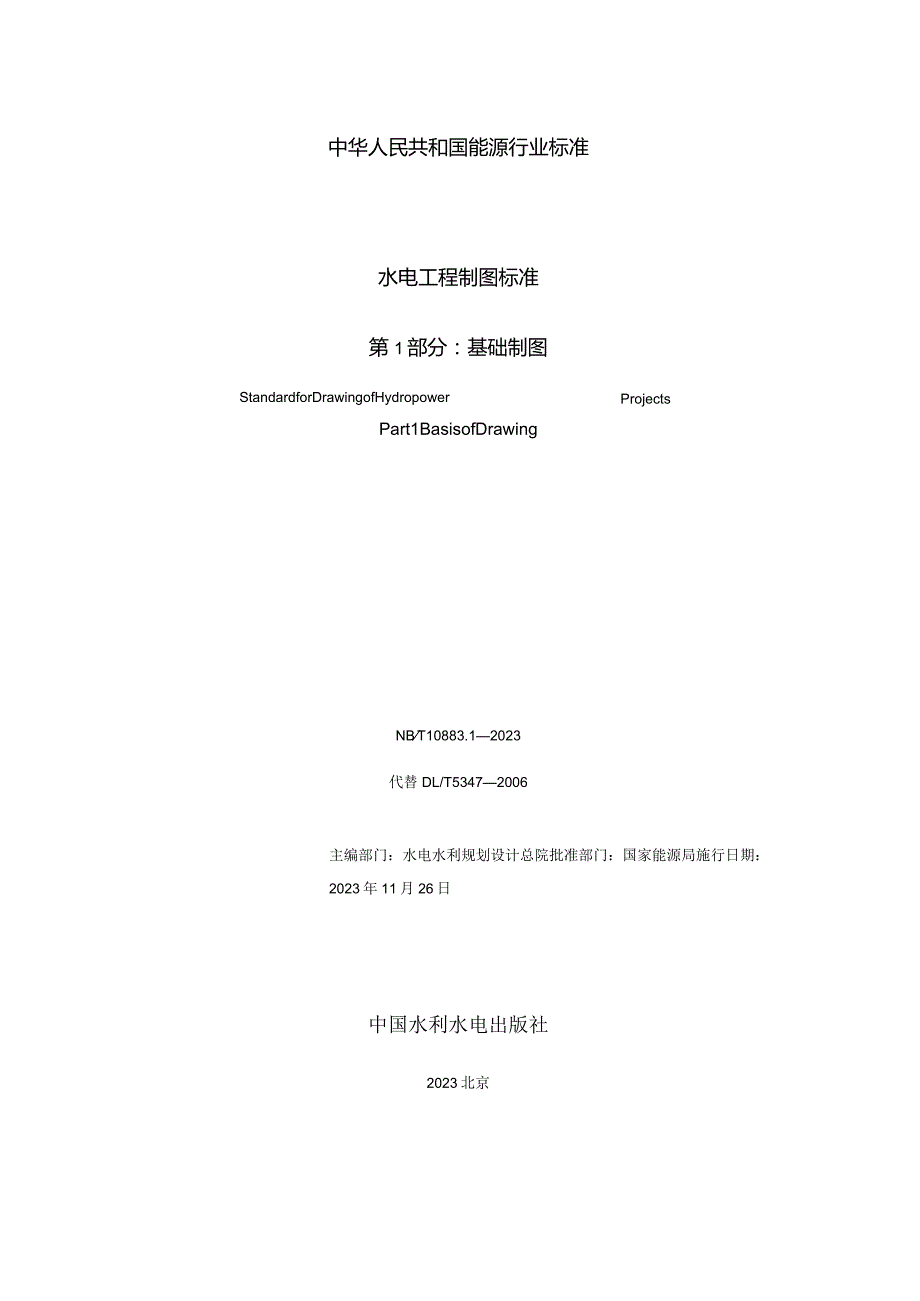

1、ICS27.140P59NB中华人民共和国能源行业标准NB/T10883.12023代替DL/T53472006水电工程制图标准第1部分：基础制图StandardforDrawingofHydropowerProjectsPart1BasisofDrawing2023-05-26发布2023- 11 -26实施国家能源局发布中华人民共和国能源行业标准水电工程制图标准第1部分：基础制图ProjectsStandardforDrawingofHydropowerPart1BasisofDrawingNBT10883.12023代替DL/T53472006主编部门：水电水利规划设计总院批准部门：国家

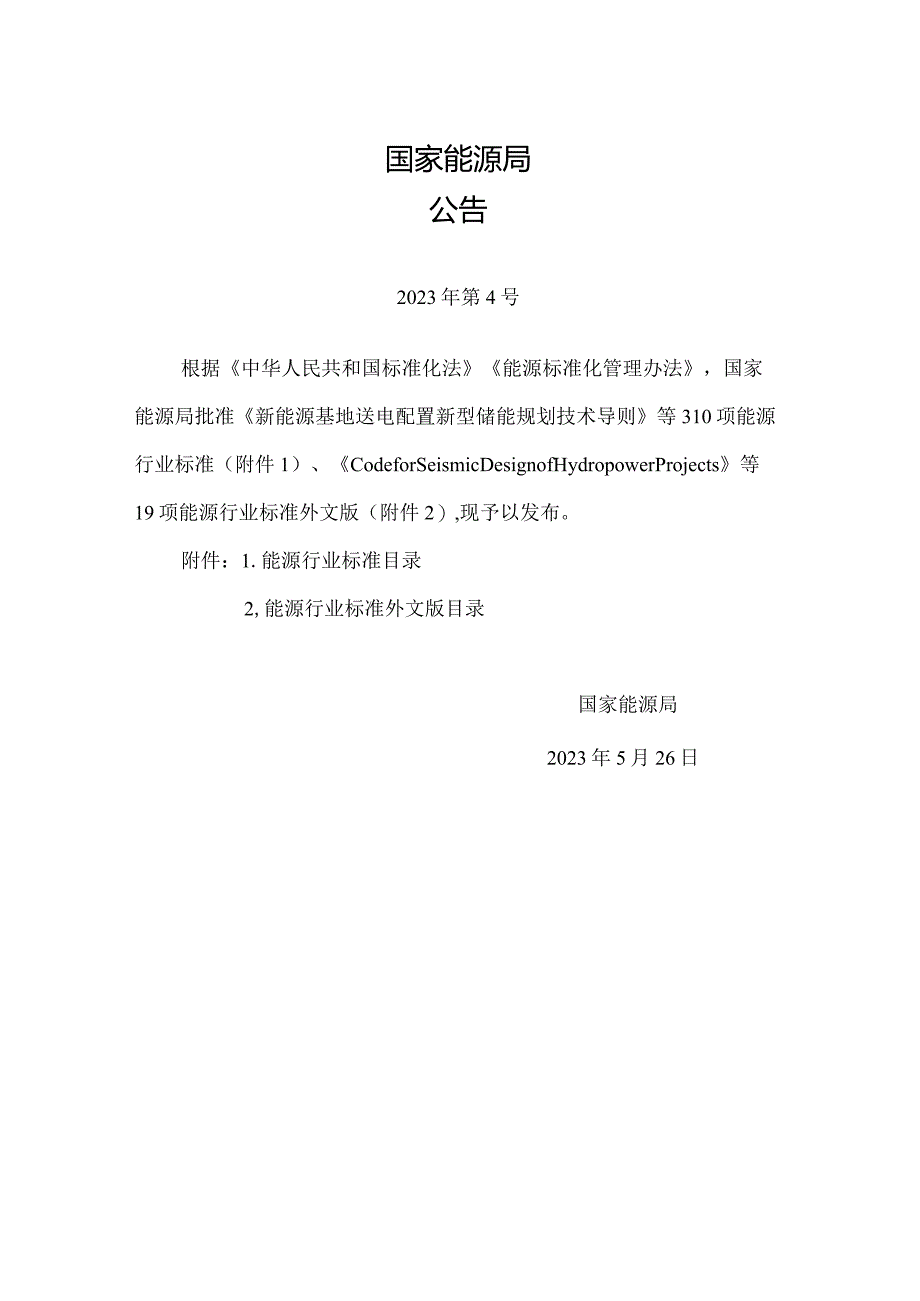

2、能源局施行日期：2023年11月26日中国水利水电出版社2023北京国家能源局公告2023年第4号根据中华人民共和国标准化法能源标准化管理办法，国家能源局批准新能源基地送电配置新型储能规划技术导则等310项能源行业标准（附件1）、CodeforSeismicDesignofHydropowerProjects等19项能源行业标准外文版（附件2）,现予以发布。附件：1.能源行业标准目录2,能源行业标准外文版目录国家能源局2023年5月26日附件1:行业标准目录序号标准编号标准名称代替标准采标号批准日期实施日期1NB/T10883.1-2023水电工程制图标准第1部分：基础制图DL/T534720
3、062023-05-262023-11-26II前言根据国家能源局综合司关于印发2017年能源领域行业标准制（修）订计划及英文版翻译出版计划的通知（国能综通科技（2017）52号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国内先进标准，并在广泛征求意见的基础上，修订本标准。本标准的主要技术内容是：总则、术语、基本规定、图样画法、图样注法、三维制图。本标准修订的主要技术内容是：一一增加了彩色图纸的基本要求；一增加了“三维制图”章；一修订了图纸幅面的长边加长尺寸； 修订了图框格式的命名； 修订了标题栏的内容及制图字体要求；一一修订了材料分界线、分界及范围线线型； 删除了原标准制图
4、字体中对HZTXT的应用要求。本标准由国家能源局负责管理，由水电水利规划设计总院提出并负责日常管理，由能源行业水电勘测设计标准化技术委员会（NEA/TC15）负责具体技术内容的解释。执行过程中如有意见或建议，请寄送水电水利规划设计总院（地址：北京市西城区六铺炕北小街2号，邮编：100120）。本标准主编单位：中国电建集团北京勘测设计研究院有限公司本标准参加单位：水电水利规划设计总院有限公司本标准主要起草人员：刘静王可赵轶奎明鑫王强蒋逵超张建富刘振李刚本标准主要审查人员：杨泽艳李仕胜 王强王毅鸣 黄天成孙旭曙李刚杜华冬胡晓云肖平西赵春龙辛俊生王家元陈特宋守平薛继乐周利明吴奎1 总则I2 术语23
5、 基本规定43.1 图纸幅面43.2 标题栏与会签栏53.3 制图比例63.4 制图字体73.5 制图图线84 图样画法124.1 一般规定124.2 视图144.3 剖面图144.4 剖视图154.5 详图164.6 常用画法及规定184.7 曲面画法204.8 标高图244.9 轴测图255 图样注法285.1 一般规定285.2 尺寸注法285.3 常用注法295.4 简化注法386 三维制图41本标准用词说明42附：条文说明43Contents1 GeneralProvisions12 Terms23 BasicRequirements43.1 DrawingFormat43.2 Ti
6、tleBlockandCountersignColumn53.3 DrawingScale63.4 DrawingFont73.5 DrawingLines84 DrawingRepresentation124.1 GeneralRequirements124.2 View144.3 Section144.4 SectionalView154.5 Detail164.6 DrawingMethodsandRegulations184.7 SurfaceDrawingMethods204.8 ElevationDrawings244.9 AxonometricDrawings255 Drawin
7、gMarkingMethods285.1 GeneralRequirements285.2 DimensionMarkingMethod285.3 ConventionalMarkingMethod295.4 SimplifiedMarkingMethod386 3DDrawing41ExplanationofWordinginThisStandard42Addition:ExplanationofProvisions431总则.o.1为了规范水电工程基础制图，保证制图质量，提高制图效率，修订本标准。1.0.2本标准适用于水电工程基础制图。1.0.3水电工程基础制图，除应符合本标准外，尚应符合
8、国家现行有关标准的规定。2.0.1图面pictureplane绘有图样的图纸表面情况。2.0.2图样drawing在图纸上按一定规则、原理绘制的，能表示被绘物对象的位置、大小、构造、功能、原理、流程、工艺要求等的图。2.0.3图形figure图样中的几何形状。2.0.4图例legend用代表性图形示意地表示某种被绘对象。2.0.5图线lines图中所采用各种型式的线。2.0.6图纸幅面formats图纸宽度与长度组成的画面。2.0.7标注marksandnotes在图纸上对绘制图线、图形所注出的文字命名或说明。2.0.8尺寸dimension用特定长度或角度单位表示的数值，并在技术图样上用图线
9、、符号和技术要求表示出来。2.0.9视图VieW将物体按正投影法向投影而投射时所得到的投影。2.0.10第一角画法firstanglemethod将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法。2.0.11剖面图section假想用剖切平而剖开建（构）筑物，在剖切而所获得的图形。2.0.12剖视图sectionalview假想用剖切平面剖开建（构）筑物，将处在剖切面与投影面之间位置的部分向投影面投影所获得的视图。2.0.13重合剖面superpositionsection绘制在图形内的剖面。2. 0.14详图detail当工程对象需表示为更详细的结构、尺寸时，用大于原图形
10、的比例另行绘制的图形。2.0.15展视图outspreadview当工程对象的立面、轴线或中心线为仙线或折线时，为表示沿其立面、轴线或中心线的曲面或折面剖切，并将曲面或折面展开成平面，绘制成的视图、剖视图或剖面图。2.0.16示坡线slopeline平面上对水平面的最大斜度线，或直纹曲面上的直素线。2.0.17坡面slope土建施工完成的具有规则坡度的平面或曲面。2. 0.18坡边线slopemargeline坡面与地面的交线。3. 0.19三维模型three-dimensionalmodel利用三维制图软件进行物体的多边形表示。2.0.20三维图形three-dimensionalgraph
11、ics用长、宽、高三个变量表现场景和物体的图形。3基本规定3.1图纸幅面3. 1.1图框宜选用横式图框或立式图框，并应符合图纸图框格式（图3.1.1）的要求。1.一长边尺寸；B短边尺寸；C一非装订边宽度；a一装订边宽度图3.1.1图纸图框格式3.1.2图纸的基本幅面及图框尺寸应符合表3.1.2的规定。表3.1.2图纸的基本幅面及图框尺寸（Ilm）图纸幅面代号AOAlA2A3A4BXL8411189594841420X594297420210297C105a253. 1.3图纸的短边不应加长，图纸的长边加长尺寸应按表3.1.3选用。表3.1.3图纸长边加长尺寸（m）图纸幅面代号短边尺寸长边尺寸长
12、边加长后的尺寸AO84111891486178320802378-Al594841105112611471168218922102一A242059474389110411189148617832080A3297420630841105112611471168218923. 1.4图纸应绘制纸边界线、图框线和标题栏。图框应采用粗实线绘制，线宽宜为O.5mm1.4mm.3. 1.5需缩印的图纸，应在四条边上附对中标志。对中标志应在幅面中点处，线宽宜为0.35mm,对中标志宜伸入图框线以内5mm。3. 1.6图纸幅面可根据需要分区。图纸幅面分区（图3.1.6）的分区数应是偶数，每对边分区应等分，分区
13、线为绘制在图框线和纸边界线之间的细实线，每个分区长度应为25mm75mm0分区顺序在上、下边框从左到右应采用正体阿拉伯数字连续编号，在左、右边框自上而下应采用正体拉丁汉语拼音字母连续编号。I I 2 I 3 I 4 I 5 I 6 （a）横式图（b）立式图ABCD图3.1.6图纸幅面分区4. 1.7需复制或缩放的图纸，可在图框线外一条边上附一段米制标尺（图3.L7）,标尺长应为100mm,分格应为IOmm,格高为5mm,对称配置在对中符号两侧。图3.1.7米制标尺3.2标题栏与会签栏3.2.1 标题栏、会签栏及装订边的位置，应符合下列要求：1标题栏的位置应位于图纸右下角。2会签栏的位置（图3.
14、2.1）宜在标题栏左下角或右上角。3横式图纸的装订边宜在图左边，立式图纸的装订边宜在图上边。图3.2.1会签栏的位置3.2.2 标题栏的格式、尺寸应符合下列规定：1Ao和Al图纸幅面标题栏（图3.2.2-1）、A2图纸幅面标题栏（图3.2.2-2）、A3和A4图纸幅面标题栏（图3.2.2-3）信息应主要包括单位名称、工程名称、设计阶段、专业名称、图名、图号、设计人员、完成时间。3（单位名称）定直核核审校计分设都图3.2.2-1AO和AI图纸幅面标题栏（单位：mm）（单位名称）（单位名称） 一二（图名）（S名） r -，：*.，“.才/义420叫-图3.2.2-2A2图纸幅面标题栏（单位：mm）图3.2.2-3A3和A4图纸幅面标题栏（单位：mm）2涉外工程标题栏（图3.2.2-4）可采用与图3.2.2-1相同的标题栏尺寸
