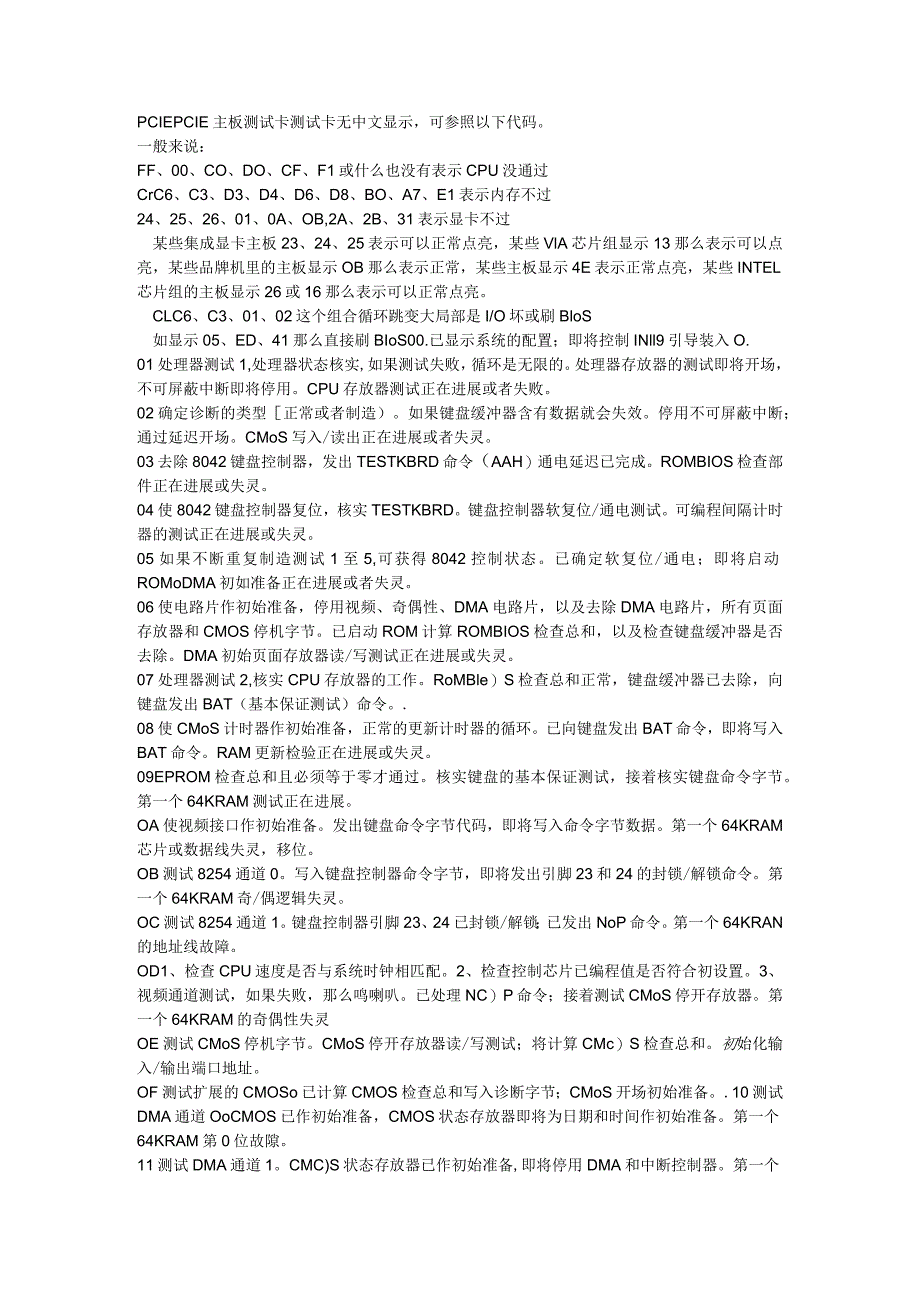

1、PCIEPCIE主板测试卡测试卡无中文显示，可参照以下代码。一般来说：FF、00、CO、DO、CF、F1或什么也没有表示CPU没通过CrC6、C3、D3、D4、D6、D8、BO、A7、E1表示内存不过24、25、26、01、0A、OB,2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VlA芯片组显示13那么表示可以点亮，某些品牌机里的主板显示OB那么表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16那么表示可以正常点亮。CLC6、C3、01、02这个组合循环跳变大局部是I/O坏或刷BloS如显示05、ED、41那么直接刷BIoS0
2、0.已显示系统的配置；即将控制INll9引导装入O.01处理器测试1,处理器状态核实,如果测试失败，循环是无限的。处理器存放器的测试即将开场，不可屏蔽中断即将停用。CPU存放器测试正在进展或者失败。02确定诊断的类型正常或者制造）。如果键盘缓冲器含有数据就会失效。停用不可屏蔽中断；通过延迟开场。CMoS写入/读出正在进展或者失灵。03去除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。ROMBIOS检查部件正在进展或失灵。04使8042键盘控制器复位，核实TESTKBRD。键盘控制器软复位/通电测试。可编程间隔计时器的测试正在进展或失灵。05如果不断重复制造测试1至5,可
3、获得8042控制状态。已确定软复位/通电；即将启动ROMoDMA初如准备正在进展或者失灵。06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及去除DMA电路片，所有页面存放器和CMOS停机字节。已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否去除。DMA初始页面存放器读/写测试正在进展或失灵。07处理器测试2,核实CPU存放器的工作。RoMBle）S检查总和正常，键盘缓冲器已去除，向键盘发出BAT（基本保证测试）命令。.08使CMoS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。RAM更新检验正在进展或失灵。09EPROM检查总和且
4、必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64KRAM测试正在进展。OA使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64KRAM芯片或数据线失灵，移位。OB测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁/解锁命令。第一个64KRAM奇/偶逻辑失灵。OC测试8254通道1。键盘控制器引脚23、24已封锁/解锁；已发出NoP命令。第一个64KRAN的地址线故障。OD1、检查CPU速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，那么鸣喇叭。已处理NC）P命令；接着测试CMo

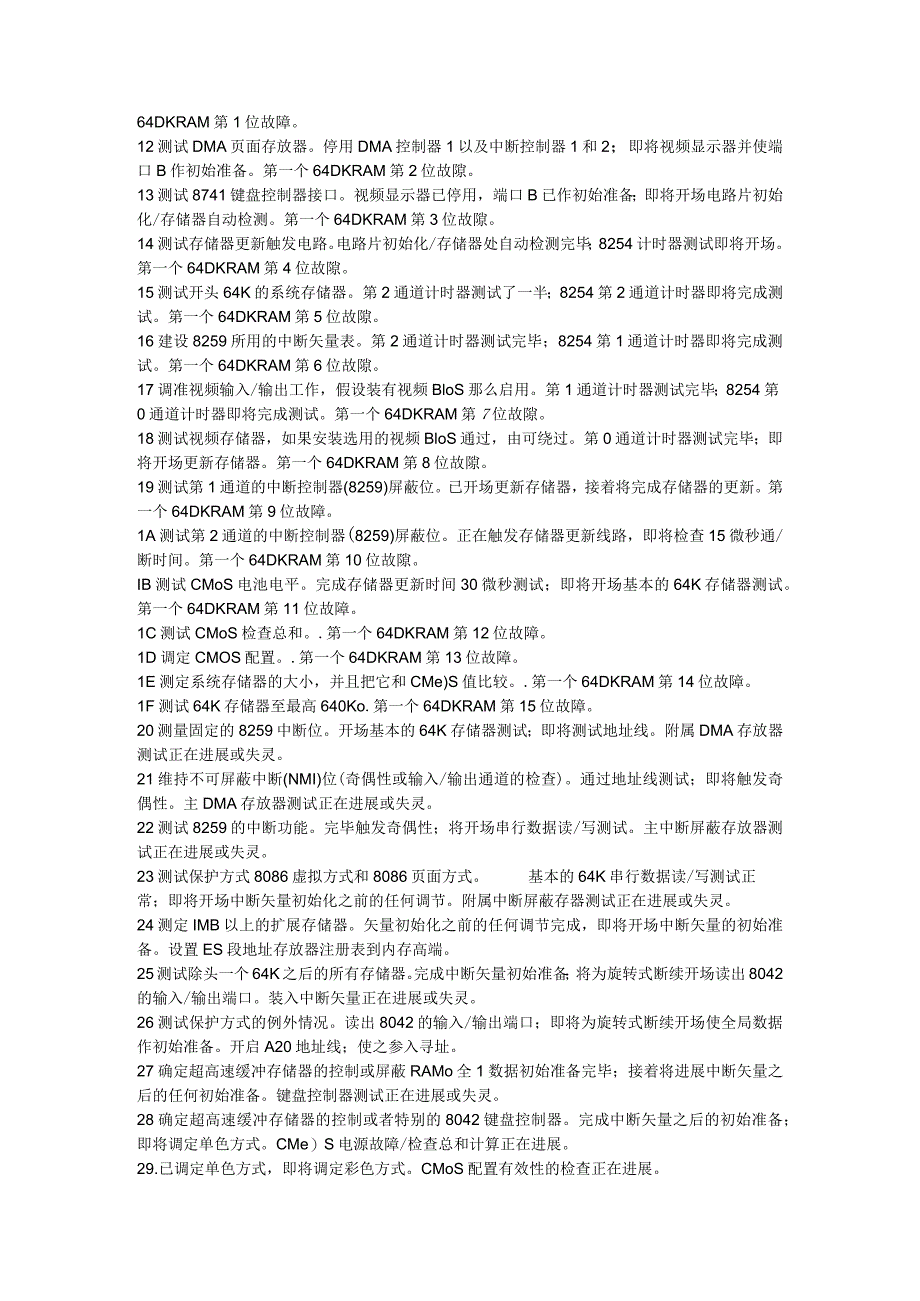

5、S停开存放器。第一个64KRAM的奇偶性失灵OE测试CMoS停机字节。CMoS停开存放器读/写测试；将计算CMc）S检查总和。初始化输入/输出端口地址。OF测试扩展的CMOSo已计算CMOS检查总和写入诊断字节；CMoS开场初始准备。.10测试DMA通道OoCMOS已作初始准备，CMOS状态存放器即将为日期和时间作初始准备。第一个64KRAM第0位故隙。11测试DMA通道1。CMC)S状态存放器已作初始准备,即将停用DMA和中断控制器。第一个64DKRAM第1位故障。12测试DMA页面存放器。停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。第一个64DKRAM第2位
6、故隙。13测试8741键盘控制器接口。视频显示器已停用，端口B已作初始准备；即将开场电路片初始化/存储器自动检测。第一个64DKRAM第3位故隙。14测试存储器更新触发电路。电路片初始化/存储器处自动检测完毕；8254计时器测试即将开场。第一个64DKRAM第4位故隙。15测试开头64K的系统存储器。第2通道计时器测试了一半；8254第2通道计时器即将完成测试。第一个64DKRAM第5位故隙。16建设8259所用的中断矢量表。第2通道计时器测试完毕；8254第1通道计时器即将完成测试。第一个64DKRAM第6位故隙。17调准视频输入/输出工作，假设装有视频BloS那么启用。第1通道计时器测试完
7、毕；8254第0通道计时器即将完成测试。第一个64DKRAM第7位故隙。18测试视频存储器，如果安装选用的视频BloS通过，由可绕过。第0通道计时器测试完毕；即将开场更新存储器。第一个64DKRAM第8位故隙。19测试第1通道的中断控制器(8259)屏蔽位。已开场更新存储器，接着将完成存储器的更新。第一个64DKRAM第9位故障。1A测试第2通道的中断控制器(8259)屏蔽位。正在触发存储器更新线路，即将检查15微秒通/断时间。第一个64DKRAM第10位故隙。IB测试CMoS电池电平。完成存储器更新时间30微秒测试；即将开场基本的64K存储器测试。第一个64DKRAM第11位故障。1C测试C
8、MoS检查总和。.第一个64DKRAM第12位故障。1D调定CMOS配置。.第一个64DKRAM第13位故障。1E测定系统存储器的大小，并且把它和CMe)S值比较。.第一个64DKRAM第14位故障。1F测试64K存储器至最高640Ko.第一个64DKRAM第15位故障。20测量固定的8259中断位。开场基本的64K存储器测试；即将测试地址线。附属DMA存放器测试正在进展或失灵。21维持不可屏蔽中断(NMI)位(奇偶性或输入/输出通道的检查)。通过地址线测试；即将触发奇偶性。主DMA存放器测试正在进展或失灵。22测试8259的中断功能。完毕触发奇偶性；将开场串行数据读/写测试。主中断屏蔽存放器
9、测试正在进展或失灵。23测试保护方式8086虚拟方式和8086页面方式。基本的64K串行数据读/写测试正常；即将开场中断矢量初始化之前的任何调节。附属中断屏蔽存器测试正在进展或失灵。24测定IMB以上的扩展存储器。矢量初始化之前的任何调节完成，即将开场中断矢量的初始准备。设置ES段地址存放器注册表到内存高端。25测试除头一个64K之后的所有存储器。完成中断矢量初始准备；将为旋转式断续开场读出8042的输入/输出端口。装入中断矢量正在进展或失灵。26测试保护方式的例外情况。读出8042的输入/输出端口；即将为旋转式断续开场使全局数据作初始准备。开启A20地址线；使之参入寻址。27确定超高速缓冲存

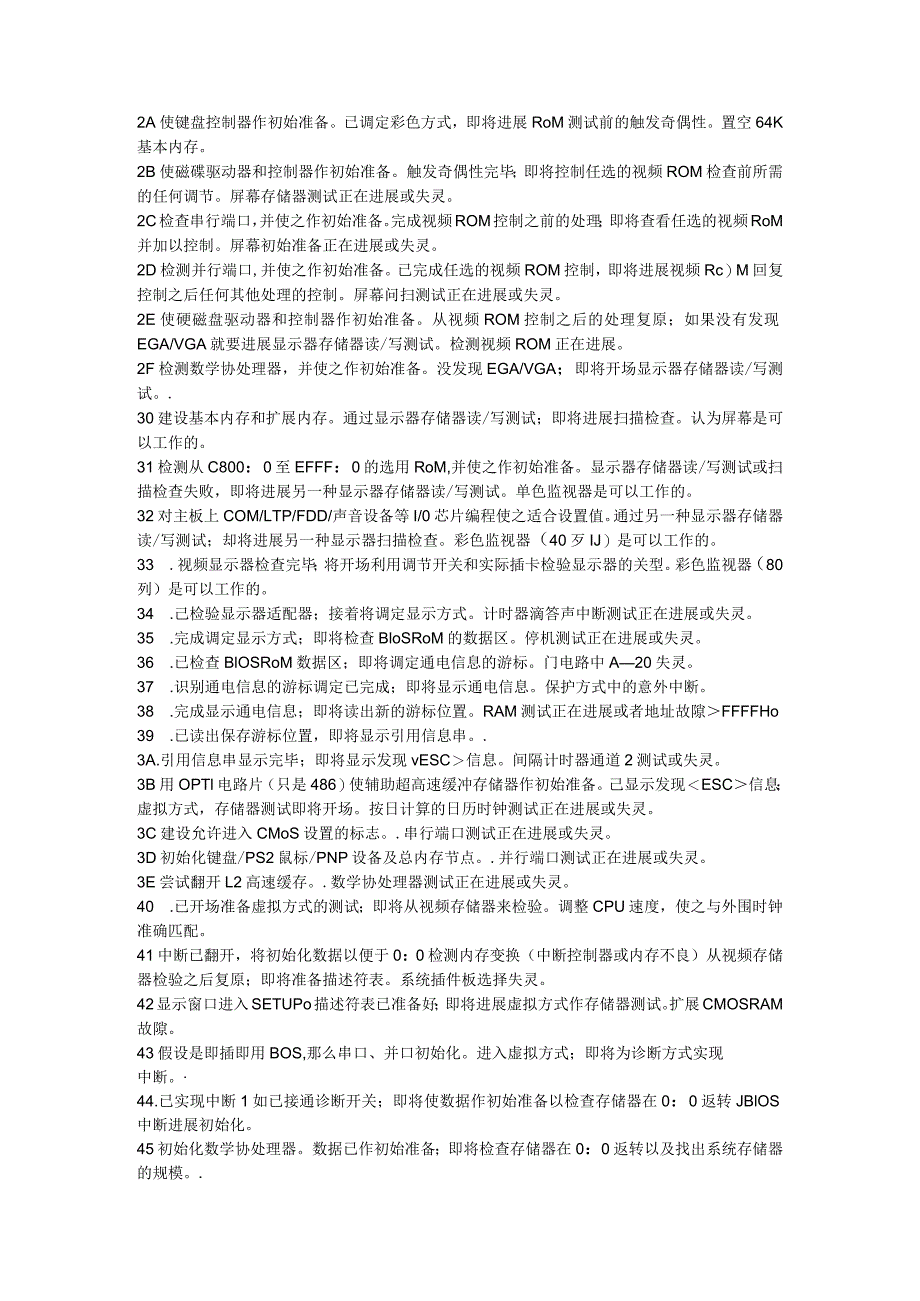

10、储器的控制或屏蔽RAMo全1数据初始准备完毕；接着将进展中断矢量之后的任何初始准备。键盘控制器测试正在进展或失灵。28确定超高速缓冲存储器的控制或者特别的8042键盘控制器。完成中断矢量之后的初始准备；即将调定单色方式。CMe）S电源故障/检查总和计算正在进展。29.已调定单色方式，即将调定彩色方式。CMoS配置有效性的检查正在进展。2A使键盘控制器作初始准备。已调定彩色方式，即将进展RoM测试前的触发奇偶性。置空64K基本内存。2B使磁碟驱动器和控制器作初始准备。触发奇偶性完毕；即将控制任选的视频ROM检查前所需的任何调节。屏幕存储器测试正在进展或失灵。2C检查串行端口，并使之作初始准备。完
11、成视频ROM控制之前的处理；即将查看任选的视频RoM并加以控制。屏幕初始准备正在进展或失灵。2D检测并行端口,并使之作初始准备。已完成任选的视频ROM控制，即将进展视频Rc）M回复控制之后任何其他处理的控制。屏幕问扫测试正在进展或失灵。2E使硬磁盘驱动器和控制器作初始准备。从视频ROM控制之后的处理复原；如果没有发现EGA/VGA就要进展显示器存储器读/写测试。检测视频ROM正在进展。2F检测数学协处理器，并使之作初始准备。没发现EGA/VGA；即将开场显示器存储器读/写测试。.30建设基本内存和扩展内存。通过显示器存储器读/写测试；即将进展扫描检查。认为屏幕是可以工作的。31检测从C800：
12、0至EFFF：0的选用RoM,并使之作初始准备。显示器存储器读/写测试或扫描检查失败，即将进展另一种显示器存储器读/写测试。单色监视器是可以工作的。32对主板上COM/LTP/FDD/声音设备等I/0芯片编程使之适合设置值。通过另一种显示器存储器读/写测试；却将进展另一种显示器扫描检查。彩色监视器（40歹IJ）是可以工作的。33 .视频显示器检查完毕；将开场利用调节开关和实际插卡检验显示器的关型。彩色监视器（80列）是可以工作的。34 .己检验显示器适配器；接着将调定显示方式。计时器滴答声中断测试正在进展或失灵。35 .完成调定显示方式；即将检查BloSRoM的数据区。停机测试正在进展或失灵。
13、36 .已检查BlOSRoM数据区；即将调定通电信息的游标。门电路中A20失灵。37 .识别通电信息的游标调定已完成；即将显示通电信息。保护方式中的意外中断。38 .完成显示通电信息；即将读出新的游标位置。RAM测试正在进展或者地址故隙FFFFHo39 .已读出保存游标位置，即将显示引用信息串。.3A.引用信息串显示完毕；即将显示发现vESC信息。间隔计时器通道2测试或失灵。3B用OPTl电路片（只是486）使辅助超高速缓冲存储器作初始准备。己显示发现ESC信息；虚拟方式，存储器测试即将开场。按日计算的日历时钟测试正在进展或失灵。3C建设允许进入CMoS设置的标志。.串行端口测试正在进展或失灵
14、。3D初始化键盘/PS2鼠标/PNP设备及总内存节点。.并行端口测试正在进展或失灵。3E尝试翻开L2高速缓存。.数学协处理器测试正在进展或失灵。40 .已开场准备虚拟方式的测试；即将从视频存储器来检验。调整CPU速度，使之与外围时钟准确匹配。41中断已翻开，将初始化数据以便于0：0检测内存变换（中断控制器或内存不良）从视频存储器检验之后复原；即将准备描述符表。系统插件板选择失灵。42显示窗口进入SETUPo描述符表已准备好；即将进展虚拟方式作存储器测试。扩展CMOSRAM故隙。43假设是即插即用BOS,那么串口、并口初始化。进入虚拟方式；即将为诊断方式实现中断。44.已实现中断1如已接通诊断开
15、关；即将使数据作初始准备以检查存储器在0：0返转JBlOS中断进展初始化。45初始化数学协处理器。数据已作初始准备；即将检查存储器在0：0返转以及找出系统存储器的规模。.46 .测试存储器已返回；存储器大小计算完毕，即将写入页面来测试存储器。检查只读存储器RoM版本。47 .即将在扩展的存储器试写页面；即将基本640K存储器写入页面。.48 .已将基本存储器写入页面；即将确定IMB以上的存储器。视频检查，CMOS重新配置。49 .找出IBM以下的存储器并检验；即将确定IMB以上的存储器。.4A.找出IMB以上的存储器并检验；即将检查BloSRoM数据区。进展视频的初始化。4B.BIOSRoM数
16、据区的检验完毕，即将检查VESC和为软复位去除IMB以上的存储器。.4C.去除IMB以上的存储器（软复位）即将去除IMB以上的存储器.屏蔽视频BlOSRoM。.4D已去除IMB以上的存储器（软复位）；将保存存储器的大小。.4E假设检测到有错误；在显示器上显示错误信息，并等待客户按VF1键继续。开场存储器的测试：（无软复位）；即将显示第一个64K存储器的测试。显示版权信息。4F读写软、硬盘数据，进展DoS引导。开场显示存储器的大小，正在测试存储器将使之更新；将进展串行和随机的存储器测试。.50将当前BIOS监时区内的CMOS值存到CMOS中。完成IMB以下的存储器测试；即将高速存储器的大小以便再定位和掩蔽。将CPU类型和速度送
