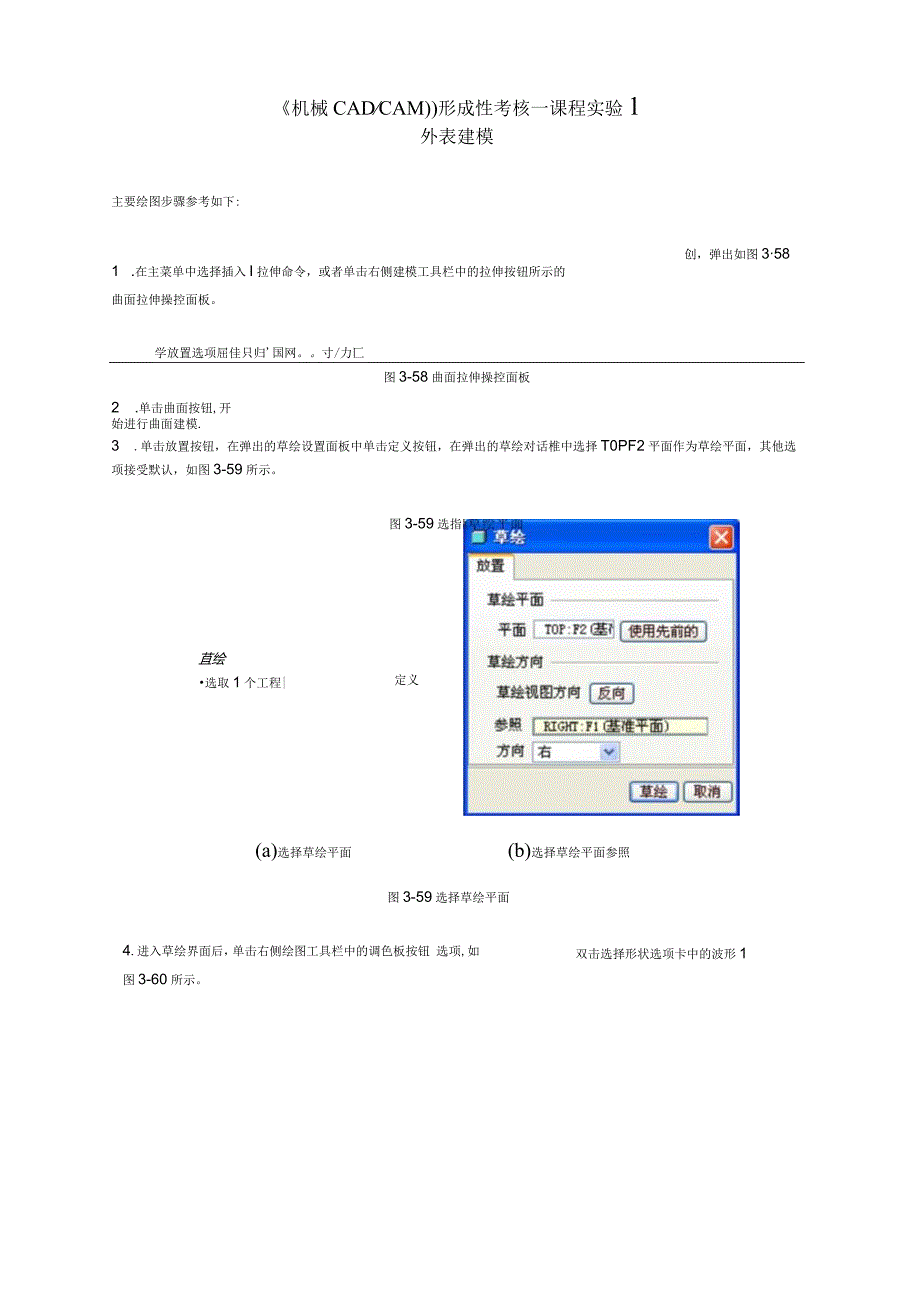

1、机械CADCAM)形成性考核一课程实验1外表建模主要绘图步骤参考如下:创，弹出如图3581 .在主菜单中选择插入I拉伸命令，或者单击右侧建模工具栏中的拉伸按钮所示的曲面拉伸操控面板。学放置选项屈佳只归国网。寸/力匚图3-58曲面拉伸操控面板2 .单击曲面按钮,开始进行曲面建模.3 .单击放置按钮，在弹出的草绘设置面板中单击定义按钮，在弹出的草绘对话椎中选择T0PF2平面作为草绘平面，其他选项接受默认，如图3-59所示。苴绘选取1个工程|定义图3-59选指(b)选择草绘平面参照(a)选择草绘平面图3-59选择草绘平面4.进入草绘界面后，单击右侧绘图工具栏中的调色板按钮 选项,如图3-60所示。双
2、击选择形状选项卡中的波形1图3-79去除材料定义图3-78生成去除材料模型拉伸方式为去除材料IZ回二3修改去除材料方向图3-80完成的零件PlayVideo视频演示：旋转建模主要绘图步骤参考如下：1 .选择菜单工具栏中的新建按钮，弹出新建零件对话框，取消使用缺省模板，修改文件名称为jiubei,单击确定按钮，弹出新建零件选项对话框，选中mmns_ParLSoIid选项，然后单击确定。心绘制中心线。完成草绘后单击完成按钮o2 .单击右侧建模工具栏中的旋转按钮6户，弹出如图381所示的旋转建模操控面板缺图,单击放置按钮，弹出草绘对话框，选择ToP平面作为草绘平面，其他接受系统的默认配置，进入草绘模
3、式，如图381所示。使用样条曲线绘制命令，根据图上尺寸绘制第一个旋转截面，并在图形中心绘制中心线。完成草绘后单击完成按钮.1结束二维平面绘制，生成三维图形如图382所印0修改旋转角度图3-82生成酒杯上半部完成三维建模，3 .生成三维模型后需要对旋转参数进行修改，具体修改参数如图3-83所示，确认后单击完成按钮完成三维建模，如图3-84所示。6公位置选项屈性1360.OO打/专回IWK1,-F1修改模型类型修改旋转单击此处而实体角度为360模由383榭翱UMftu图3-84完成旋转建模后的酒杯模型上部4 .为了完成整个酒杯零件的建立，需要对酒杯下半局部进行类似的旋转操作。具体步骤同酒杯上局部，
4、在以上步骤2中所选择ToP平面作为草绘平面，如图3-85所示，并且草绘参考方向接受系统默认提供的方向，如图3-86所示。图3-85选取零件上外表为草绘平面图3-86草绘平面选择对话框5 .进入草绘平面后，绘制如图3-87所示的草绘图形，单击完成按钮，结束二维平面绘制，生成三维图形如图3-88所示。m116.08-H此处可以修改旋转角度图3-87草绘去除材料轮廓此处可以修改旋转角度919465图3-88酒杯下半局部生成模型显示后，需要对旋转建模参数进行修改，如图3-89所示。回3口留书旋漏度选择盲孔去除材料形式拉伸方式为料图3-89旋转建模定义6 .单击完成按钮囱完成零件的建立，如图3-90所示
5、。图3-90完成的零件PlayVideo主要绘图步骤参考如下：1 .单击工具栏中的新建按钮，弹出新建零件对话框，取消使用缺行模板，修改名称为ShaOmiaOShili,单击确定,弹出的新建零件选项对话框，选中mmns_ParLSOlid选项，然后单击确定。2 .绘制截面之前应首先建立截面扫描的轨迹。此轨迹可以是直线、曲线也可以是封闭或者是不封总闭曲线。轨迹曲线的绘制是通过单击右侧建模工具栏中的草绘按钮来完成的，所绘制的曲线可以作为扫描建模的轨迹曲线，也可以为其他需要轨迹曲线的建模操作提供轨迹曲线，同时也可以为其他相同的扫描建模(a)所示草绘对话框，选择FRONT平面作为草绘轨迹平面，其他接受系
6、统默认，单击草绘按钮，系统进入草绘界面，绘制如图3-92所示的轨迹。弹出可变扫描操控面板，系统自动选取先前绘制的曲线(图3-92)作为轨迹曲线.点击草绘按钮囱.绘制如图3-93所示的截面图形，完成草绘后单击完成按钮结束二维平面绘制，生成扫描三维图形如图3-94所示。(b)平面选取(a)草绘平面选取对话框图391确定轨迹草绘平面图3-92修改薄板扫描壁生成方向图3-93二维截面绘制图394生成弯管图3-95扫描生成弯管选择弯管的一个截面作 为草绘平面，如图3 96所示。4.单击完成按钮，完成三维建模，如图3-95所际建立接头，单击右侧建模工具栏中的拉伸按钮进入拉伸建模模式，草绘平面参照平面图3-
7、96生成扫描建模6.单击草绘按钮进入草绘界面，绘制尺寸如图3-97所示的图形。图3-60选择草绘图形5.在草绘界面中选择合适位置放置波形图，并调整大小如图361所示。6.单击完成按钮5I完成草绘图形绘制，效果如图3-62所示。图3-98完成拉伸后的模型8.在拉伸高度中输入厚度为5,其他设置如图3-99所示。m放置选项屈性回口TooQI/a匚Il回如OX图3-99选取零件上外表为草绘平面9.点击完成按钮区，结束拉伸建模，结果如图3100所示。图3100拉伸结果图3101另一侧弯管截面10.最后要建立弯管另一侧的接头，步骤同上，其草绘图形如图3-101所示。11.输入拉伸厚度为5,零件最终效果如图
8、3-102所示。图3-102完成的零件课程实验3典型机械部件的三维设计与装配主要绘图步骤参考如下：1.在系统工具栏中单击新建按钮D,在新建对话框中选择组件I设计，在名称文本框中输入Iuoshuan1M后取消使用缺省模板，如图3-104所示。区新建草绘零件组件制造绘图格式报表图表布局标记子类型。设计。互换。校验。处理计划。耽模型模具布局OEXL简化表示名称公用构秘枷确使用缺省麟一2.单击新建对话框中确实定按钮进入新文件选项对话框，从中选择3T05所示。消M”话取图3-双建对框n.design选项作为模板,如图口复制相关绘图a3-105新文件义3 .单击新文件选项对话椎中确实定按钮，完成新文件创立
9、并进入组件创立窗口，如图3-106所示。BLUSHUAH（活动的）ProZEBGIBEER文件但）编辑但）视图W）QIooX“不入（Im析A一TUSFroAN7XSMj.Z7ASM_RIGHTH/ASM_T0PkZ7ASMaFRONTUASM_DEF_CSYS信息应用程序崖）工具窗口 地）帮助Ql ）施晶SS蚤桌扁S每:孺认不分解。图3-106装配界而kASM.ftlGH4 .单击工程特征工具栏中的添加按钮鸳，弹出零件翻开对话框，如图3-107所不O本地2工具谈的PI762221m81omu-,prt5-7Im8Iushuan.prt驷：视图，七，；口实例2Imodifygcar.prt口对齐
10、1prtOl.prt插入lp1102.prt口相切lprt03.prt口线上点IprtOOWprtasm0002.asm1quesheng.asmbaoza.asm1shangban.prtIdianquart,prt1shangban.prtIdianquan-.prt1xiaban.PrtJgear,prtOXi角ban_.prtIlushuan.asm1xiabanbaoza.prtImSluomu.prt兽工作目录崖网上邻居以收藏夹文件名：m8luomu.pn修改日期：QLSeP-Q710:54:08AM文件名：D类型ProZENGlNEE政件Cpri翻开一翻开表示 H取消I图3- 1
11、07 “翻开”对话框V文件夹树上5.选择零件，单击预览按钮，效果如图3-108所示。B翻开二SUnhog本地磁盘（E：）PORE0713CM07f,零En我的文档U；工作目录圆网上邻居Mi收藏夹LJ7_6_2_Jboza.asmJmodifygear,prtOSESSB33Cj7_7口dianquan.prtprt0001.prtOxiabanb&oza.口坐标系dianquan_.prtprt0002.prt口实例2gear.prtC3PrtoOO3.prtCJ对齐Jlushun.*sn口PrtooO4.prt口插入Jm81uomu.prtJqueshen.asm口相切Jm81uomu-.p
