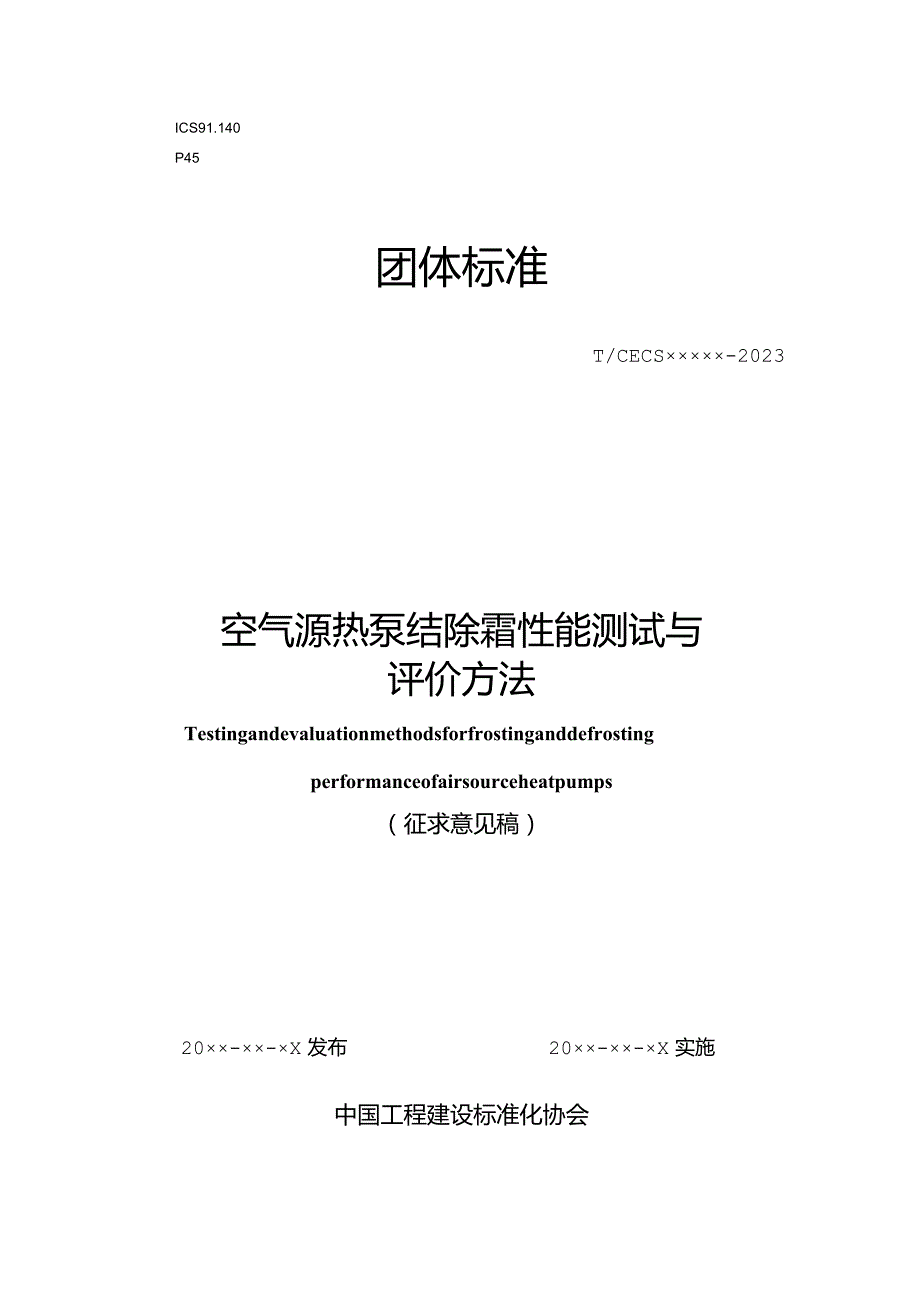

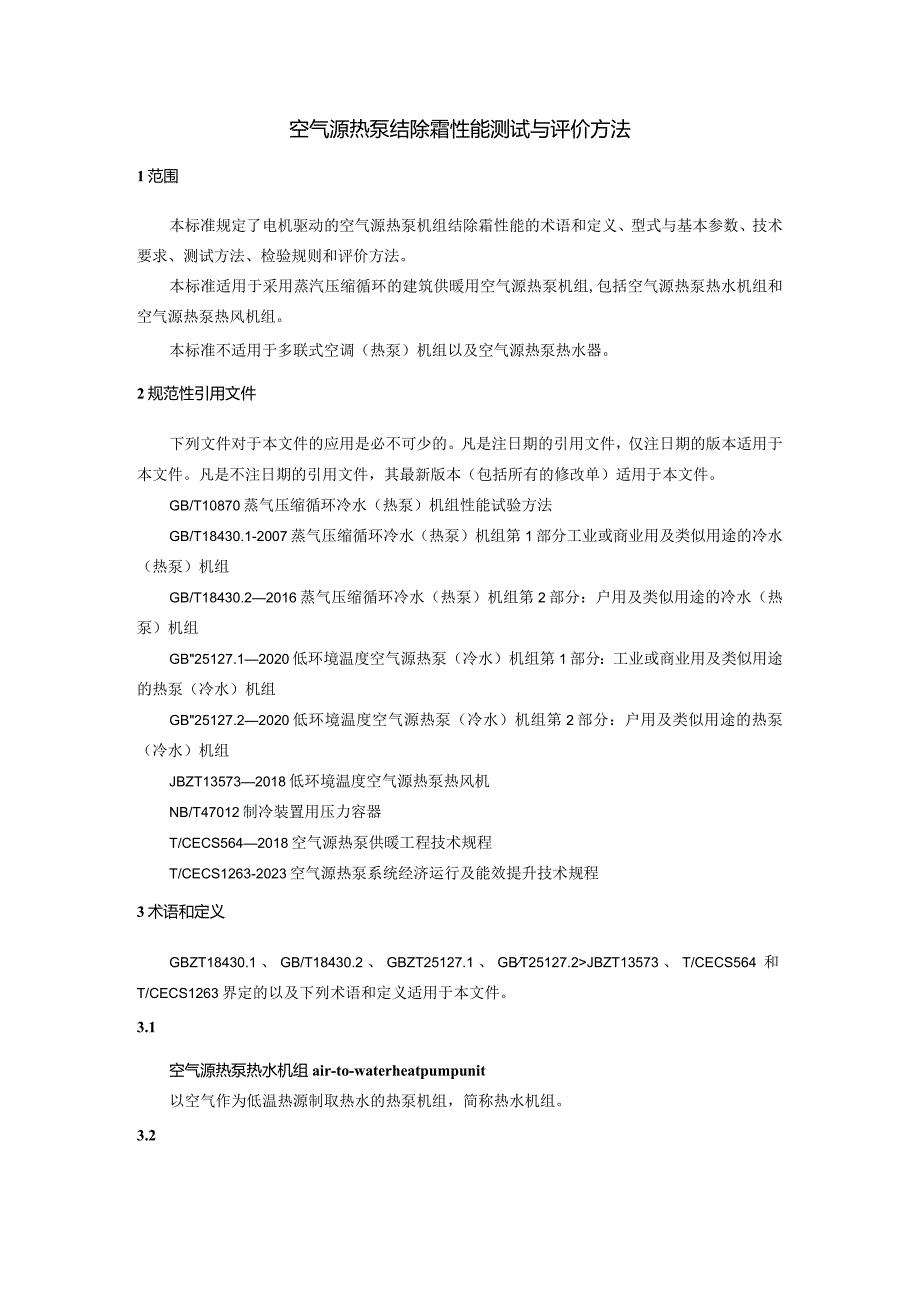

1、ICS91.140P45团体标准T/CECS-2023空气源热泵结除霜性能测试与评价方法Testingandevaluationmethodsforfrostinganddefrostingperformanceofairsourceheatpumps（征求意见稿）20-X发布20-X实施中国工程建设标准化协会空气源热泵结除霜性能测试与评价方法1范围本标准规定了电机驱动的空气源热泵机组结除霜性能的术语和定义、型式与基本参数、技术要求、测试方法、检验规则和评价方法。本标准适用于采用蒸汽压缩循环的建筑供暖用空气源热泵机组,包括空气源热泵热水机组和空气源热泵热风机组。本标准不适用于多联式空调（热泵）
2、机组以及空气源热泵热水器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10870蒸气压缩循环冷水（热泵）机组性能试验方法GB/T18430.1-2007蒸气压缩循环冷水（热泵）机组第1部分工业或商业用及类似用途的冷水（热泵）机组GB/T18430.22016蒸气压缩循环冷水（热泵）机组第2部分：户用及类似用途的冷水（热泵）机组GB25127.12020低环境温度空气源热泵（冷水）机组第1部分：工业或商业用及类似用途的热泵（冷水）机组GB25127.22020低
3、环境温度空气源热泵（冷水）机组第2部分：户用及类似用途的热泵（冷水）机组JBZT135732018低环境温度空气源热泵热风机NB/T47012制冷装置用压力容器T/CECS5642018空气源热泵供暖工程技术规程T/CECS1263-2023空气源热泵系统经济运行及能效提升技术规程3术语和定义GBZT18430.1、GB/T18430.2、GBZT25127.1、GBT25127.2JBZT13573、T/CECS564和T/CECS1263界定的以及下列术语和定义适用于本文件。3.1空气源热泵热水机组air-to-waterheatpumpunit以空气作为低温热源制取热水的热泵机组，简称热

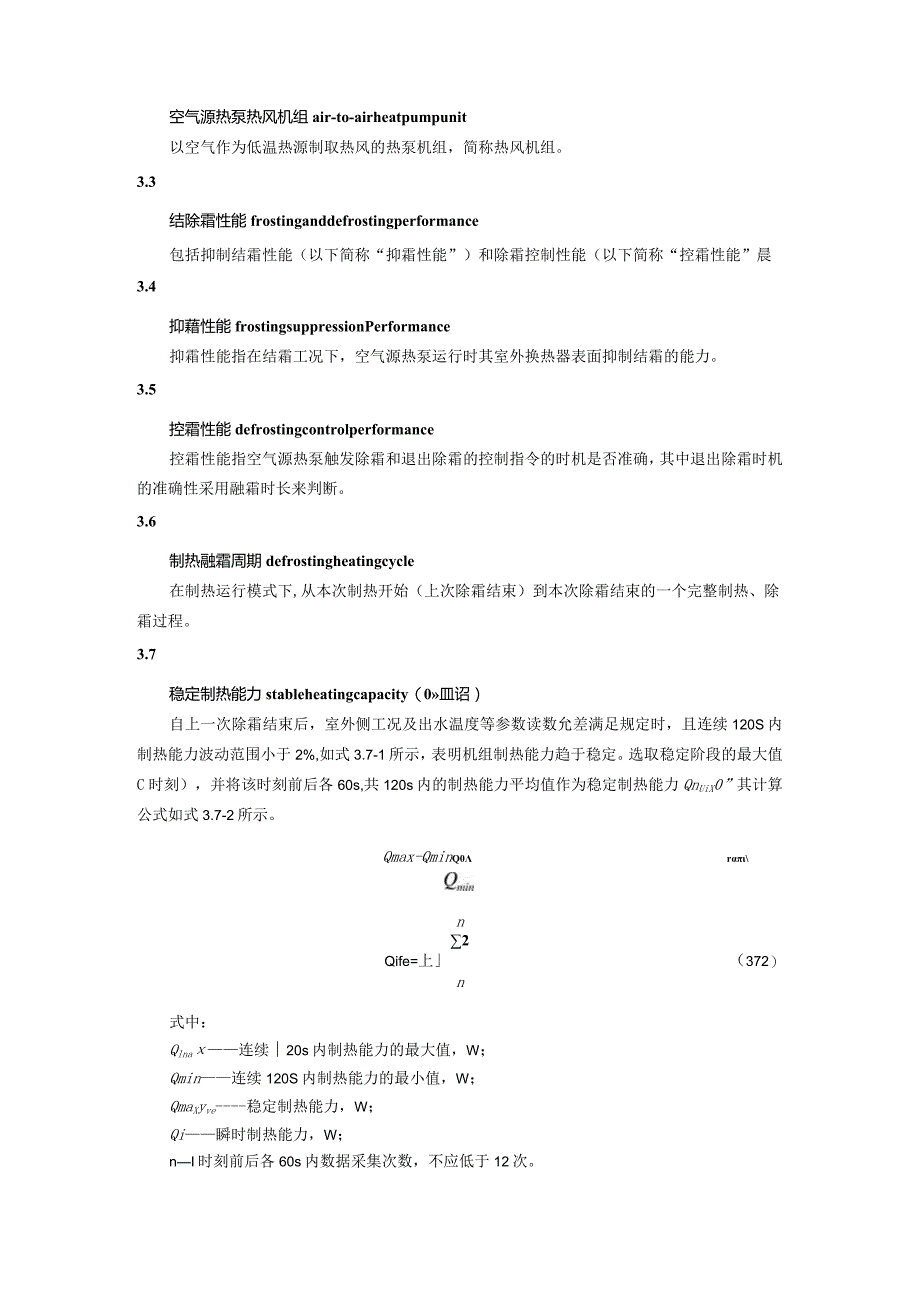

4、水机组。3.2空气源热泵热风机组air-to-airheatpumpunit以空气作为低温热源制取热风的热泵机组，简称热风机组。3.3结除霜性能frostinganddefrostingperformance包括抑制结霜性能（以下简称“抑霜性能”）和除霜控制性能（以下简称“控霜性能”晨3.4抑藉性能frostingsuppressionPerformance抑霜性能指在结霜工况下，空气源热泵运行时其室外换热器表面抑制结霜的能力。3.5控霜性能defrostingcontrolperformance控霜性能指空气源热泵触发除霜和退出除霜的控制指令的时机是否准确，其中退出除霜时机的准确性采用融霜时
5、长来判断。3.6制热融霜周期defrostingheatingcycle在制热运行模式下,从本次制热开始（上次除霜结束）到本次除霜结束的一个完整制热、除霜过程。3.7稳定制热能力stableheatingcapacity（0皿诏）自上一次除霜结束后，室外侧工况及出水温度等参数读数允差满足规定时，且连续120S内制热能力波动范围小于2%,如式3.7-1所示，表明机组制热能力趋于稳定。选取稳定阶段的最大值C时刻），并将该时刻前后各60s,共120s内的制热能力平均值作为稳定制热能力QnUiX0”其计算公式如式3.7-2所示。Qmax-QminQ0rn2Qife=上（372）n式中：Qlna连续20
6、s内制热能力的最大值，W；Qmin连续120S内制热能力的最小值，W；QmaXyve稳定制热能力，W；Qi瞬时制热能力，W；nI时刻前后各60s内数据采集次数，不应低于12次。4型式与基本参数4.1 型式4.1.1 按名义工况分为：常规型空气源热泵低环境温度型空气源热泵4.1.2 按压缩机频率是否可调分为：定频空气源热泵变频空气源热泵4.1.3 按冷凝器内制冷剂的冷却介质分为：空气源热泵热水机组空气源热泵热风机组4.1.4 按制冷剂系统分为：单制冷剂系统空气源热泵多制冷剂系统空气源热泵4.2 基本参数4.2.1 空气源热泵热水机组的结除霜性能试验工况参数见表K表I热水机组试验工况工况条件热源侧
7、入口空气状态使用侧状态干球温度（C）湿球温度（C）出水温度（C）单位名义制热量水流量m3/（hkW）标准结霜工况2141a45b0.172一般结霜工况20注：a为低温型空气源热泵热水机组，b为常规型空气源热泵热水机组4.2.2 空气源热泵热风机组的结除霜性能试验工况参数见表2。表2热风机组试验工况工况条件热源侧入口空气状态使用侧状态干球温度（C）湿球温度（C）干球温度（C）标准结霜工况212()一般结霜工况205技术要求5.1 一般要求5.1.1 空气源热泵热水机组应符合GB/T18430.1.GB/T18430.2.GB/T25127.UGB/T25127.2和GB10870的相关规定。5.
8、1.2 空气源热泵热风机组应符合JB13573的相关规定。5.2 性能要求5.2.1 抑霜性能要求5.2.1.1 机组在标准结霜工况进行试验时，自上一次除霜结束（机组输入功率极小值时刻）制热恢复稳定后，至制热能力因结霜导致衰减5%（Q=0.95Q0W）时的运行时长记为T,以T值作为机组抑霜性能的评价指标。5.2.1.2 按6.3.1和附录A的方法试验时，根据实测的T值，空气源热泵机组按照表3分成三个抑霜性能等级。表3抑霜性能等级指标值I级抑霜型机组II级抑霜型机组非抑霜型机组T90min90min460min60minT注1：若除霜前一刻机组制热能力O0.95Q,W则表示无法按5.2.1.1获
9、取制热能力哀减5%（Q=O.95Q“gG,e）时的运行时长，此时记机组自上一次除霜结束（机组输入功率极小值时刻）至本次除霜前一时刻的时间为7,并进行抑霜性能分级。注2：除霜前时刻的选取标准为空气源热泵压缩机因为除霜导致功率突变的前时刻。5.2.2 控霜性能要求按6.3.1和附录A的方法试验时，机组应满足以下要求：（1） 安全保护元器件不应动作而停止运行；（2） 融霜应自动进行、功能正常、融霜彻底，融霜时的融化水应能正常排放；（3） 除霜前一时刻制热能力Q应满足08Q,wWQW0.95Qwe;（4） 标准结霜工况和一般结霜工况试验时，融霜时长总和不应超过试验总时间的10%o在空气源热泵热风机组融
10、霜周期及恢复制热阶段，室内机送风温度低于18C的持续时间不超过Imino6试验方法6.1 仪表准确度和测量规定6.1.1 试验用仪器、仪表的准确度按GB/T10870-2014中附录C的规定并经校准或检定合格。温度和压力等易受现场接线或安装影响的仪器、仪表，宜在测量现场对传感器、二次仪表和软件等进行整体校准。6.1.2 测量按以下规定进行：a）测量仪表的安装和使用按GB/T10870-2014中附录C的规定；b）机组的空气干、湿球温度的测量按GB/T10870-2014中附录B的规定；C）机组冷（热）水侧压力损失的测定按GB/T18430.1-2007中附录B的要求。6.2 结除霜性能试验规定
11、6.2.1 空气源热泵热水机组结除霜性能试验空气源热泵热水机组进行结除霜性能试验时，试验参数的读数允差应符合表4的规定。注1：平均变动幅度指各参数实测平均值与试验工况规定值的偏差。注2：最大变动幅度指试验过程中各参数实测的最大值和最小值与试验工况规定值的偏差。注3：当机组平稳运行在各工况下，有关读数允差符合表4规定时，可认为机组达到稳定运行状态。表4空气源热泵热水机结除霜性能试验的温度和流量读数允差项目使用侧热源侧水流量（nr%!）出口水温（*C）干球温度（*C）湿球温度结霜工况平均变动幅度规定水流量的5%+0.3+0.50.5最大变动幅度规定水流量的5%0.50.50.5融霜时平均变动幅度/
12、1.51.0最大变动幅度/5.02.56.2.2 空气源热泵热风机组结除霜性能试验空气源热泵热风机组进行结除霜性能试验时，试验参数的读数允差应符合表5的规定。注1：平均变动幅度指各参数实测平均值与试验工况规定值的偏差。注2：最大变动幅度指试验过程中各参数实测的最大值和最小值与试验工况规定值的偏差。注3：当机组平稳运行在各工况下，有关读数允差符合表5规定时，可认为机组达到稳定运行状态。表5空气源热泵热风机结除霜性能试验的温度读数允差项目使用侧（室内机组入11空气状态）热源侧干球温度（eC）干球温度（C）湿球温度（eC）结霜工况平均变动幅度0.50.50.5最大变动幅度2.00.50.5融霜时平均
13、变动幅度1.51.51.0最大变动幅度2.55.02.56.3 试验项目6.3.1 结除霜性能试验6.3.1.1 空气源热泵热水机组结除霜性能试验将机组压缩机和室外风机的运行频率调至名义制热量设计额定值（定频机组将卸载机构等能量调节装置置于名义制热量设计额定值位置），除霜程序设置为原厂除霜控制策略，在表1规定的标准结霜工况或一般结霜工况下，首次融霜结束后（自动融霜或者手动触发融霜），连续运行3h,直到3h后再次出现融霜结束为止。6.3.1.2 空气源热泵热风机组结除霜性能试验将室内侧机组的温度控制器、风机转速、风门和导向格栅等调到产品使用说明书规定的正常使用状态；将室外侧机组压缩机和风机的运行
