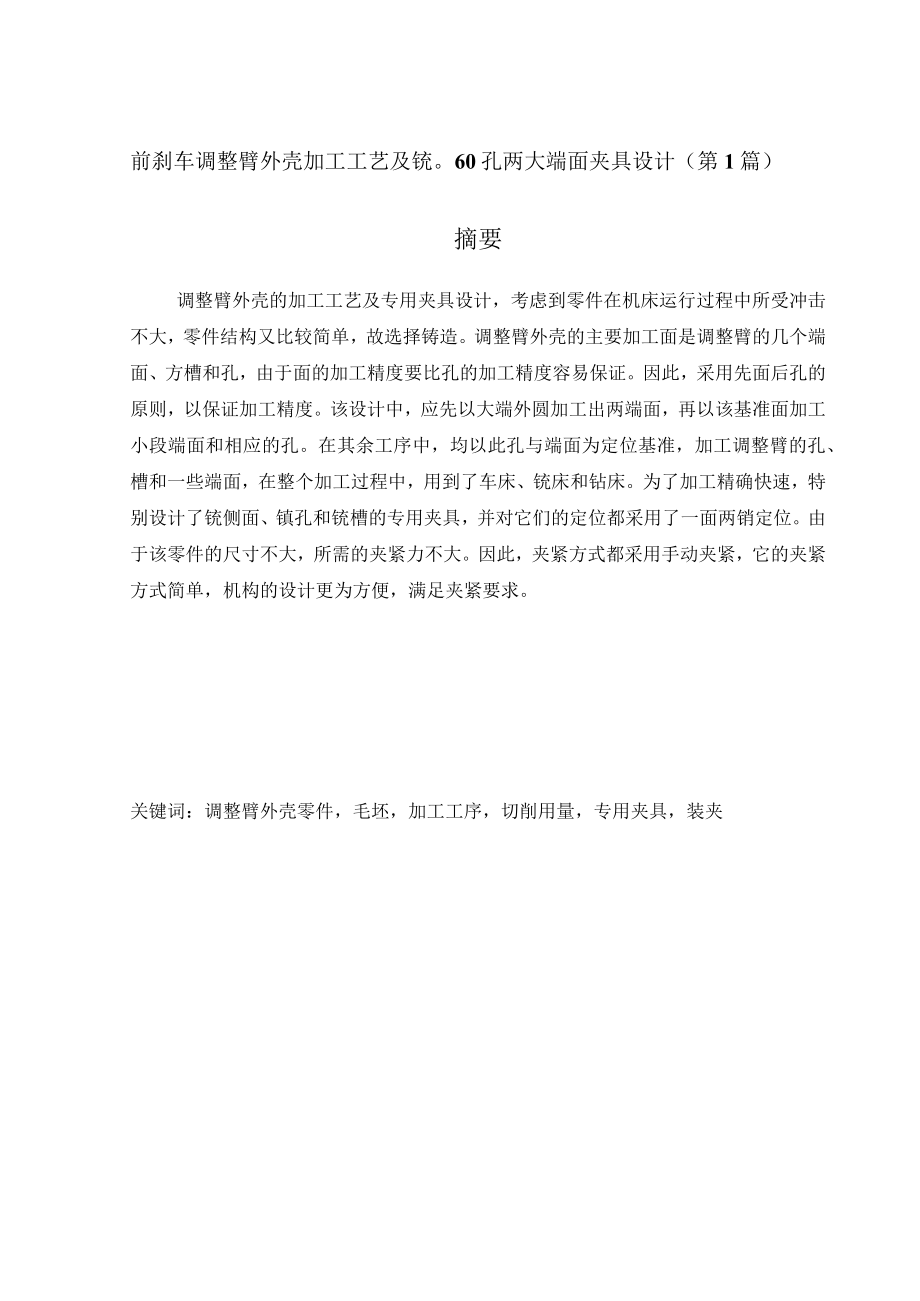

1、前刹车调整臂外壳加工工艺及铳。60孔两大端面夹具设计（第1篇）摘要调整臂外壳的加工工艺及专用夹具设计，考虑到零件在机床运行过程中所受冲击不大，零件结构又比较简单，故选择铸造。调整臂外壳的主要加工面是调整臂的几个端面、方槽和孔，由于面的加工精度要比孔的加工精度容易保证。因此，采用先面后孔的原则，以保证加工精度。该设计中，应先以大端外圆加工出两端面，再以该基准面加工小段端面和相应的孔。在其余工序中，均以此孔与端面为定位基准，加工调整臂的孔、槽和一些端面，在整个加工过程中，用到了车床、铳床和钻床。为了加工精确快速，特别设计了铳侧面、镇孔和铳槽的专用夹具，并对它们的定位都采用了一面两销定位。由于该零件

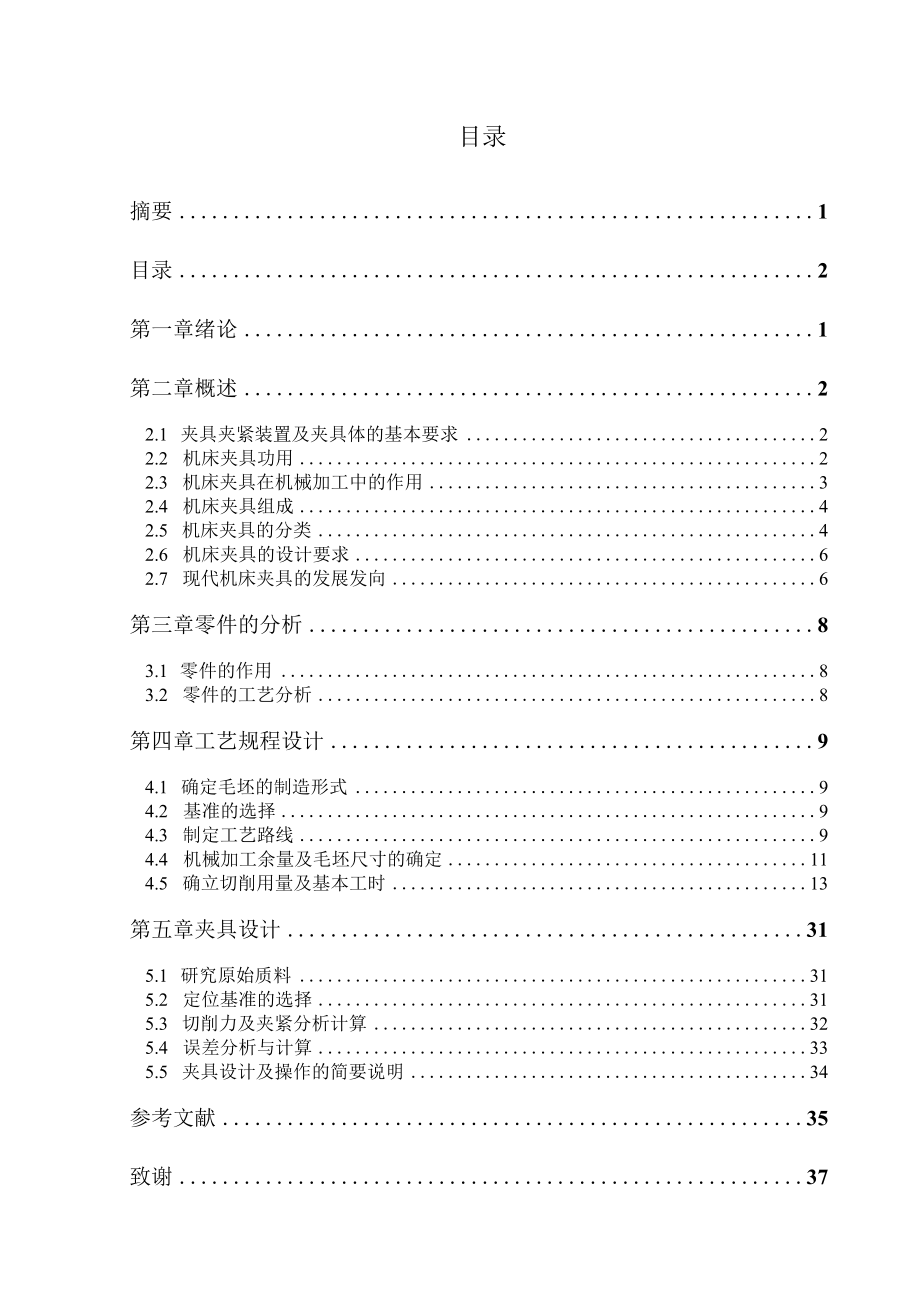

2、的尺寸不大，所需的夹紧力不大。因此，夹紧方式都采用手动夹紧，它的夹紧方式简单，机构的设计更为方便，满足夹紧要求。关键词：调整臂外壳零件，毛坯，加工工序，切削用量，专用夹具，装夹目录摘要1目录2第一章绪论1第二章概述22.1 夹具夹紧装置及夹具体的基本要求22.2 机床夹具功用22.3 机床夹具在机械加工中的作用32.4 机床夹具组成42.5 机床夹具的分类42.6 机床夹具的设计要求62.7 现代机床夹具的发展发向6第三章零件的分析83.1 零件的作用83.2 零件的工艺分析8第四章工艺规程设计94.1 确定毛坯的制造形式94.2 基准的选择94.3 制定工艺路线94.4 机械加工余量及毛坯尺

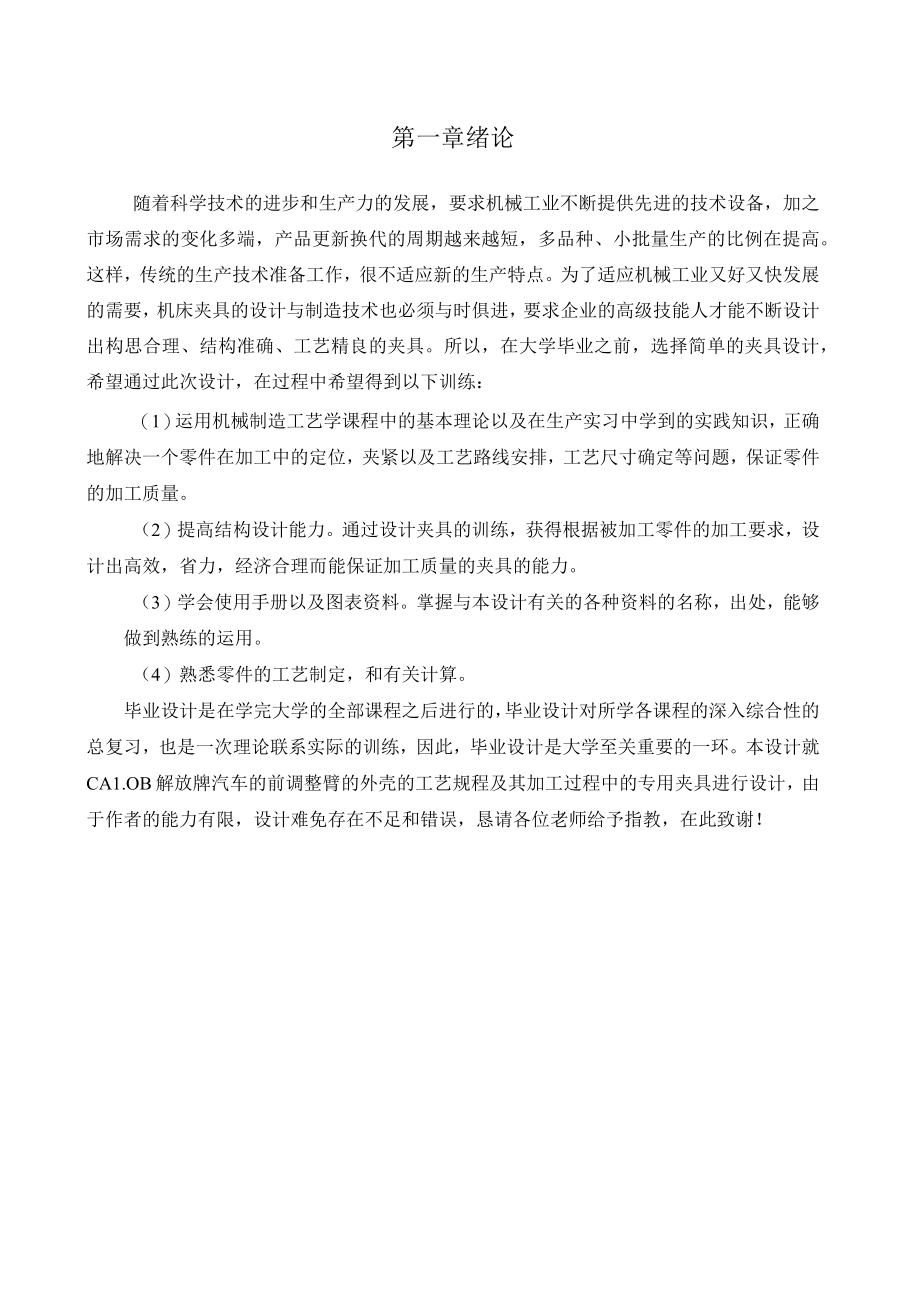

3、寸的确定114.5 确立切削用量及基本工时13第五章夹具设计315.1 研究原始质料315.2 定位基准的选择315.3 切削力及夹紧分析计算325.4 误差分析与计算335.5 夹具设计及操作的简要说明34参考文献35致谢37第一章绪论随着科学技术的进步和生产力的发展，要求机械工业不断提供先进的技术设备，加之市场需求的变化多端，产品更新换代的周期越来越短，多品种、小批量生产的比例在提高。这样，传统的生产技术准备工作，很不适应新的生产特点。为了适应机械工业又好又快发展的需要，机床夹具的设计与制造技术也必须与时俱进，要求企业的高级技能人才能不断设计出构思合理、结构准确、工艺精良的夹具。所以，在大
4、学毕业之前，选择简单的夹具设计，希望通过此次设计，在过程中希望得到以下训练：（1）运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中的定位，夹紧以及工艺路线安排，工艺尺寸确定等问题，保证零件的加工质量。（2）提高结构设计能力。通过设计夹具的训练，获得根据被加工零件的加工要求，设计出高效，省力，经济合理而能保证加工质量的夹具的能力。（3）学会使用手册以及图表资料。掌握与本设计有关的各种资料的名称，出处，能够做到熟练的运用。（4）熟悉零件的工艺制定，和有关计算。毕业设计是在学完大学的全部课程之后进行的，毕业设计对所学各课程的深入综合性的总复习，也是一次理论
5、联系实际的训练，因此，毕业设计是大学至关重要的一环。本设计就CA1.OB解放牌汽车的前调整臂的外壳的工艺规程及其加工过程中的专用夹具进行设计，由于作者的能力有限，设计难免存在不足和错误，恳请各位老师给予指教，在此致谢！第二章概述在机床制造企业生产中，机械加工、检验、焊接、热处理和装配等冷热加工工艺，都使用着大量的夹具，用以安装对象，使之占有正确的加工位置。夹具在保证加工质量，改善劳动条件，提高劳动生产率和降低成本等方面有着极其明显的经济效益。因此，夹具是企业生产中的一种重要的工艺装备。2.1 夹具夹紧装置及夹具体的基本要求为了确保工件的加工质量和提高生产率，对夹紧装置提出“正、牢、简、快”的基
6、本要求，如下1） “正”就是在夹紧过程中应保持工件原有的正确定位。2） “牢”就是夹紧力要可靠、适当，既要把工件压紧夹牢，保证工件不位移、不抖动；又不因为夹紧力过大而使工件表面损伤或变形。3） “简”就是结构简单、工艺性能好、容易制造。只有在生产批量较大的时候，才考虑相应增加夹具夹紧机构的复杂程度和自动化程度。4）“快”就是夹紧机构的操作应安全、迅速、方便、省力。设计夹紧装置时，首先要合理选择夹紧力的方向，再确定其着力点和大小，并确定夹紧力的传递方式和相应的机构，最后选用或设计夹紧装置的具体结构，来保证实现上述基本要求。对于夹具体的基本要求，如下：1）应有足够的强度和刚度2）力求结构简单，装卸
7、工件方便3）要有良好的结构工艺性和实用性4）结构尺寸大小适当且稳定5）排除切削问题要解决6）夹具在机床上安装要稳定、安全2.2机床夹具功用机床夹具的主要功能如下:1）保证加工质量使用机床夹具的首要任务是保证加工精度，特别是保证被加工工件的加工面与定位面之间以及被加工表面相互之间的位置精度。2）提高生产率，降低生产成本使用夹具后可减少划线、找正等辅助时间，且容易实现多件、多工位加工。3）扩大机床工艺范围在机床上使用夹具可使加工变得方便，并可扩大机床的工艺范围。4）减轻工人的劳动强度，保证生产安全采用专用夹具装卸工件显然比不用夹具方便、省力、安全、迅速。2.3机床夹具在机械加工中的作用在机床上应用
8、夹具装夹工件时，其主要功能是使工件定位和夹紧。1.机床夹具的主要功能机床夹具的主要功能是装夹工件，使工件装夹中的定位和夹紧。1）、定位确定工件在夹具中占有正确的位置的过程，定位是通过工件定位基准而与夹具定位元件的定位面接触成配合实现的，正定位可以保证加工面的尺寸和位置的精度要求。2）.夹紧工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。由于工件在加工时，受到各种力的作用若不将其固定，则工件会松动、脱离，因此夹紧为工件提高了安全和可靠的加工条件。2,机床夹具的特殊功能机床夹具的特殊功能主要是对刀与导向。1） .对刀调整刀具切削相对工件或夹具的正确位置如铳床夹具中的对刀块，它能迅速地确
9、定铳刀相对于夹具的正确位置。2） .导向如铳床夹具中的钻模板与钻套，能迅速的确定钻头的位置，并引导其进行钻削，导向元件制成模板形成故钻床夹具常称为钻模、链床夹具（像模）也是具有导向的功能的。2.4机床夹具组成一、机床夹具的基本组成部分虽然各类机床夹具的结构有所不同但按主要功能加以分析。机床夹具的基本组成部分是定位元件，夹紧装置和夹具体三个部分，这也好似夹具体的主要内容。1 .定位元件定位元件是夹具的主要功能元件之一，通常当工件定位基准面的形状确定后，定位元件的结构也就确定了。2 .夹紧装置也是夹具的主要元件之一，一般较链压板、螺钉、夹紧装置等。3 .夹具体通常夹具作为铸件的结构、锻件结构、焊接
10、结构，形状有回转体形和底座等多种定位元件，夹紧装置等分布在夹具体不同的位置上。二、夹具的其他组成部分为满足夹具的其他功能要求，各种夹具好要设计其他的元件的装置。1 .连接元件根据机床的工作特点，夹具在机床上的安装。连接常有的两种方式：一种是安装在机床工作台上，另一种是安装在机床主轴上，连接元件用于确定夹具本身在机床上的位置。2 .对刀与导向装置对刀装置常见在铳床夹具中，用以对刀块调铳刀对刀前的位置，对刀时，铳刀不能与对刀块直接相连，以免碰伤铳刀的切削刃和对刀块工作表面。导向装置钻模板、钻套、链模的镜模支架。像套，它们能确定刀具的位置，并引导刀具进行切削。3 .其他元件和装置根据加工的需要，有些
11、夹具分别采用分度装夹，例如靠模装置上下料加工工艺机器人等。25机床夹具的分类1.按夹具的通用特性分类这是一种基本的分类方法，主要反应夹具在不同生产类型中的通用特性，故也是选择夹具主要依据。目前，我国常用的夹具有通用夹具、专用夹具和自动化生产夹具等五大类。1) .通用夹具通用夹具是指结构、尺寸已规格化，具有一定通用性的夹具、如三爪自定心卡盘、四爪单动卡盘、台虎钳、万能分度头、顶尖、中心架、电磁吸盘等。其特点是使用性强，不需调整或稍加调整就可以装夹一定形状和尺寸范围内的各种工件，这类夹具以商品化，且成为机床附件，采用这种夹具可减少生产周期，减少夹具品种从而降低生产成本，其缺点是夹具的精度不高，生产
12、效率也较低，且较难装夹形状复杂的工件，故使用与单件小批量生产中。2) .专用夹具专用夹具是针对一个工序的要求而专门设计和制造夹具，其特点是针对性极强，没有通用性，在产品相对稳定批量较大的生产中，常用各种专用夹具，可获得较长，随着现代多品种中小批量的发展专用夹具在专用性和经济性等方面已多生许多问题。3) .可调夹具可调夹具是针对通用夹具专用夹具的缺陷而发展起来的异类新型夹具对不同类型和尺寸的工件，只需调整或更换原来夹具上的个别定位元件和夹紧元件便可使用。它一般又称为通用可调夹具和成组夹具两种，前者的通用范围比通用夹具更大，后者则是一种可调夹具，它按成组原理设计并能加工一组相似零件，故在多品种中，
13、中小批生产中上午有较好的经济效应。4) .组合夹具组合夹具是一种模块化的夹具，标准的模块元件有较高的精度和耐磨性，可组装成各种夹具，夹具用完后元件既可拆除，又可留用组装新的夹具，由于使用组合夹具可缩短生产准备周期，元件能重复多次使用，并且有可减少专用夹具数量的优点，因此、组合夹具在单件中小批多品种生产和数控加工中，是一种较经济的夹具，组合夹具也已商品化。5) .自动化生产专用夹具自动化生产专用夹具主要分为线夹具和数控机床专用夹具两大类，自动线夹具有两种：一种是固定完成夹具，一种是随行夹具，数控机床夹具还包括加工中心夹具和柔性制造系统专用夹具，随着制造的现代化，在企业中数控机床的夹具比例正在增加
14、，得以满足数控机床的加工要求，数控几传呼的典型结构是平装夹具，它是利用标准的模块组装的夹具。2.按夹具使用的机床分类这是专用夹具设计使用的分类方法，如车床、铳床、刨床、钻床、数控车床等夹具。设计专用夹具时机床的类别、组别、型别主要参数均以确定。它们不同点是机床切削成型运动不同、故夹具与机床的连接方式不同它们的加工精度要求也各不相同。2.6 机床夹具的设计要求设计夹具时必须使工件的加工质量、生产效率、劳动条件和经济效益等四方面达到辩证的统一。其中能稳定地保证加工质量是最基本的要求。为了提高生产率，夹具采用先进的结构和机械传动装置以及快速高效的夹紧装置，以缩短辅助时间，这往往会增加夹具的制造成本，
15、但当工件的批量增加到一定规模时，因为单件的工时下降所获得的经济效益将得到补偿，从而降低工件的制造成本。因此所设计的夹具其复杂程度和工作效率必须与生产规模相适应，才能获得良好的经济效果。但是，任何技术措施都会遇到某些特殊情况，故对以上四方面有时候也很侧重。例如对于位置精度要求很高的工件加工，往往着眼于满足加工精度要求；对于精度要求不高的而生产批量较大的工件，则需要着重考虑提高夹具的工效。总之，设计夹具时应该满足以下几个基本要求：1) .保证工件的加工精度即在机械加工工艺系统中，夹具在满足以下三个要求：工件在夹具中的定位，夹具在机床上的位置，刀具的正确位置。2) .保证工人的造作安全；3) .达到加工的造作生产率要求4) .满足夹具一定的使用寿命和经济效应2.7 现代机床夹具的发展发向由于市场需求的变化多端以及机电产品的竞争日益激烈，产品更新换代的周期短，多品种、中小批量生产的比例在提高。为了适应现代化机械工业向高、精、尖方向发展的需要，现代机床夹具也必须与时俱进，传统的生产技术准备工作和传统的夹具结构已经不适应新的生产特点，其发展方向主要表现为“四化”。(1)标准化夹具的标准化与通用化是相互联系的两个方面，在制造典型夹具，结构的
