《【测厚仪】涂镀层测厚仪的故障处理测厚仪维修保养.docx》由会员分享，可在线阅读，更多相关《【测厚仪】涂镀层测厚仪的故障处理测厚仪维修保养.docx（5页珍藏版）》请在第壹文秘上搜索。
1、【测厚仪】涂镀层测厚仪的故障处理测厚仪维修保养涂层测厚仪是具有广泛使用范围的磁性和非磁性及两用仪器。其技术参数完全符合国家标准。本仪器是磁性、涡流一体的便携式覆层测厚仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。涂镀层测厚仪故障因素分析无损检测之涂镀层测厚仪的故障主要有示值显示不稳定、误差较大、不显示数值等。引起这些故障的原因有来自仪器本身的也有来自被测工件的，还有就是来自自然环境的影响。下面维库我为大家详细介绍一下排除这些故障的方法。示值显示不稳定。导致涂镀测厚仪示值显示不稳定的原因主要是来自工件本身的材料和结构的特殊性，比如工件本身是否为导磁性材料，如果是导磁性材料我们就要选择磁性涂

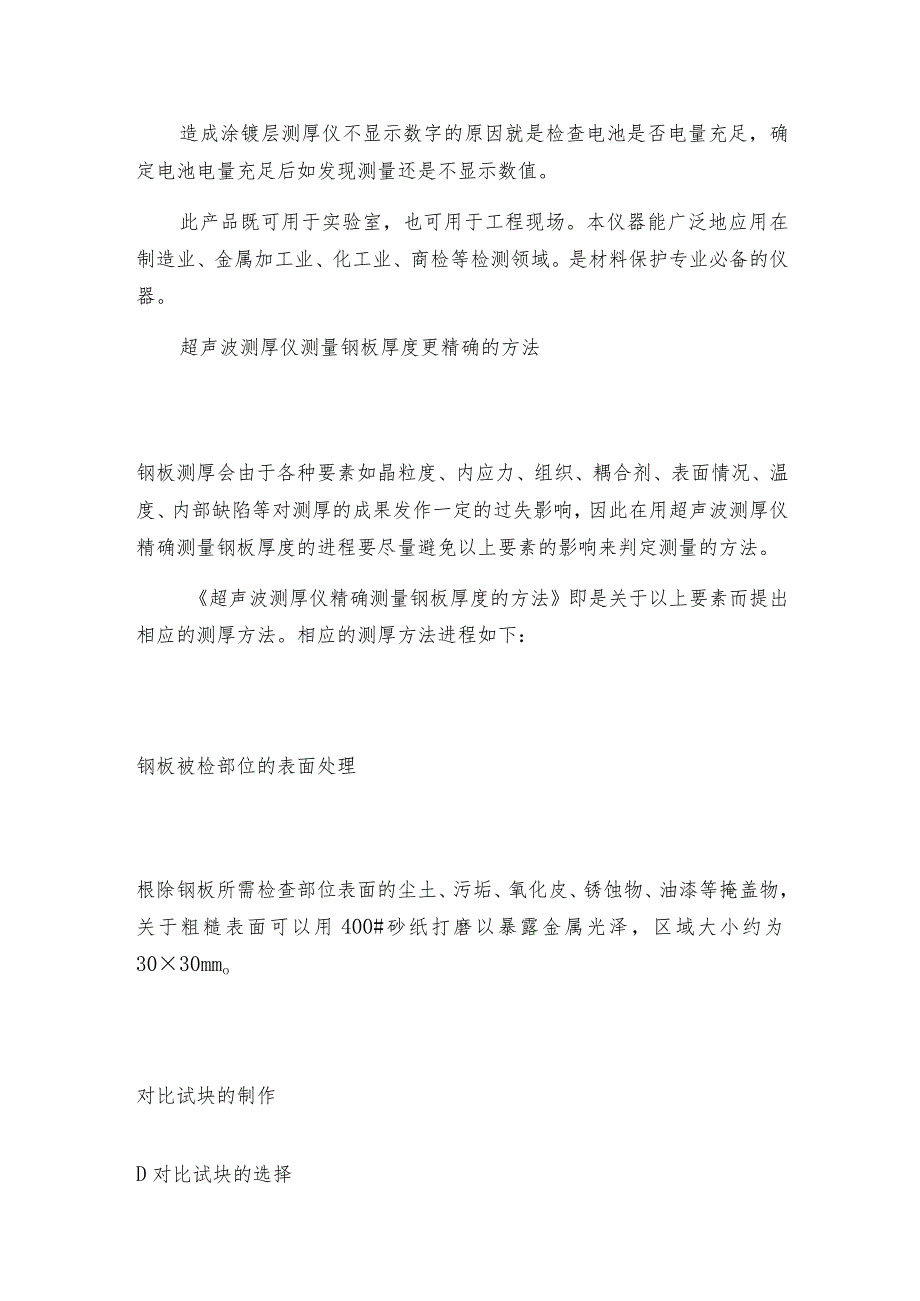

2、镀层测厚仪，如果工件为导电体，我们就得选择涡流涂镀层测厚仪，还有工件的表面粗糙度和附着物也是引起仪器示值显示不温度的原因，工件表面粗糙度过大、表面附着物太多。排除故障的要点就是要将粗糙度比较大的工件打磨平整，出去附着物即可，再有就是选择适合的涂镀层测厚仪。测量结果误差太多引起涂镀层测厚仪测量误差大的原因我们在以前的文章中已经介绍很清楚了，这里我们在简单介绍一下引起测量误差较大的原因主要有：基体金属磁化、基体金属厚度过小、边缘效应、工件曲率过小、表面粗糙度过大、磁场干扰探头的放置方法等不显示数字造成涂镀层测厚仪不显示数字的原因就是检查电池是否电量充足，确定电池电量充足后如发现测量还是不显示数值。
3、此产品既可用于实验室，也可用于工程现场。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业必备的仪器。超声波测厚仪测量钢板厚度更精确的方法钢板测厚会由于各种要素如晶粒度、内应力、组织、耦合剂、表面情况、温度、内部缺陷等对测厚的成果发作一定的过失影响，因此在用超声波测厚仪精确测量钢板厚度的进程要尽量避免以上要素的影响来判定测量的方法。超声波测厚仪精确测量钢板厚度的方法即是关于以上要素而提出相应的测厚方法。相应的测厚方法进程如下：钢板被检部位的表面处理根除钢板所需检查部位表面的尘土、污垢、氧化皮、锈蚀物、油漆等掩盖物，关于粗糙表面可以用400#砂纸打磨以暴露金属光泽，区
4、域大小约为3030mmo对比试块的制作D对比试块的选择对比赛块材料质量的关键是它的声学特性有必要与被检工件底子一起，即材料的晶粒度、热处理情况、物理功用、化学成分等均需与被检件一起。为此选用被检查的钢板本体来制作对比赛块，以确保试块和被检钢板两种材料的声学功用一起。2）对比试块的制作在距被检钢板边部IOmm的无缺陷处平整区域，按测量进程1的恳求,对钢板的上下相对方位的表面进行处理，面积约为3050mmo运用千分尺对此区域内的4个角部方位及基地方位别离测量钢板厚度，对成果进行记载，比照5次测量的成果，如测量值的过失在0.002mm以内，就认为此区域的钢板平整度满足测厚试块制作恳求,将此区域的钢板
5、作为脉冲反射式超声波测厚的对比赛。3）试块厚度的测量用经过计量校对合格的千分尺，在3050mm对比赛块的基地部位测量3次，取3次的平均值作为此方位的测量值。以轧制规格为25mm厚的钢板为例，如实习的测量值H别离为24.982mm、24.983mm.24.984mm,则3次平均值24.983mm为钢板的厚度。4）探头的选择根据工件厚度和精度恳求来选择探头，工件较薄时选用频率较高的双晶探头或带推迟块的探头，工件较厚时选用频率较低的单晶探头,尽量选用宽带探头。5）探头的表面检查检查探头表面是不是平稳，如有影响测量精度的磨损，有必要对探头用500#金相砂纸打磨，使其表面滑润并确保平行度，不然更换新的探
6、头。6）测厚仪零点的校准将声速调整到5900ms后按ZERO键，进入校准情况，在随机试块上涂耦合剂，将探头和随机试块耦合，直到屏幕闪现试块厚度示值为4mm,即校准结束。7)测量钢板的声速(1)将探头与对比赛块基地的千分尺测量部位耦合，闪现出厚度值，然后将探头翻滚90度，使探头串音隔声板与前一次垂直，再次测量试块厚度，以2次测量中数值小的作为试块的厚度。如2次测量示值别离为24.88mm和24.90mm,则以第1次的24.88mm作为此区域的厚度值，检查时探头要放置平稳，压力要恰当。(2)用微调按钮或对厚度示值进行微调，将屏幕示值为调整为千分尺测量的平均值24.98mm(小数点后第3位4舍5入)，按VEL键闪现被测钢板声速为5924mso8)钢板实习厚度的测量在此声速条件下，对钢板表面已收拾的被检查部位经行测量记载,每个测厚方位在相互垂直的方向各测量1次，厚度以小的值为准。测量钢板的进程中每一步都是关于扫除某个影响要素而规划的，以到达测量更为精确的钢板厚度，减少要素的影响发作的过失。
