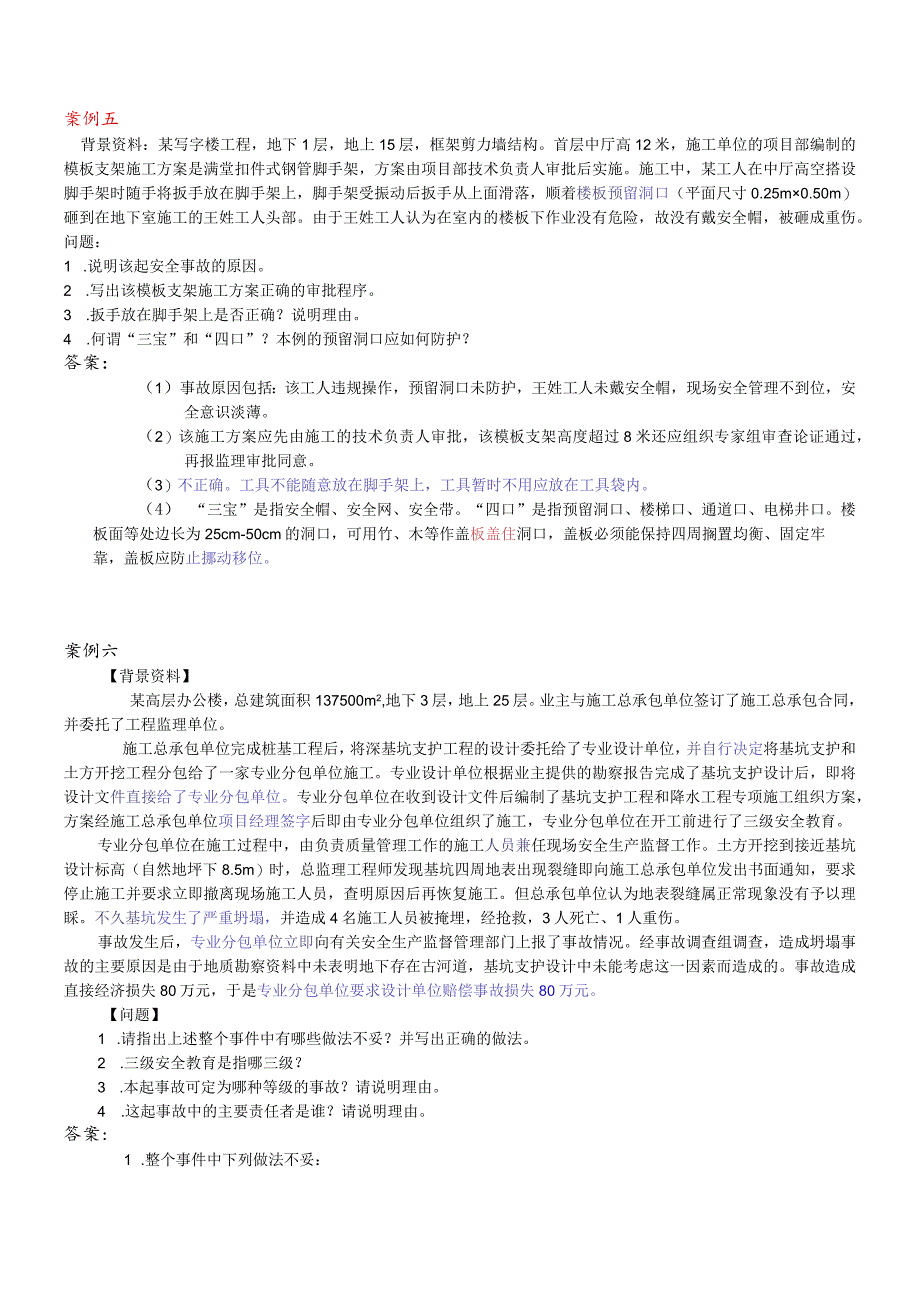

1、案例五背景资料:某写字楼工程,地下1层,地上15层,框架剪力墙结构。首层中厅高12米,施工单位的项目部编制的模板支架施工方案是满堂扣件式钢管脚手架,方案由项目部技术负责人审批后实施。施工中,某工人在中厅高空搭设脚手架时随手将扳手放在脚手架上,脚手架受振动后扳手从上面滑落,顺着楼板预留洞口(平面尺寸0.25m0.50m)砸到在地下室施工的王姓工人头部。由于王姓工人认为在室内的楼板下作业没有危险,故没有戴安全帽,被砸成重伤。问题:1 .说明该起安全事故的原因。2 .写出该模板支架施工方案正确的审批程序。3 .扳手放在脚手架上是否正确?说明理由。4 .何谓“三宝”和“四口”?本例的预留洞口应如何防护
2、?答案:(1)事故原因包括:该工人违规操作,预留洞口未防护,王姓工人未戴安全帽,现场安全管理不到位,安全意识淡薄。(2)该施工方案应先由施工的技术负责人审批,该模板支架高度超过8米还应组织专家组审查论证通过,再报监理审批同意。(3)不正确。工具不能随意放在脚手架上,工具暂时不用应放在工具袋内。(4) “三宝”是指安全帽、安全网、安全带。“四口”是指预留洞口、楼梯口、通道口、电梯井口。楼板面等处边长为25cm-50cm的洞口,可用竹、木等作盖板盖住洞口,盖板必须能保持四周搁置均衡、固定牢靠,盖板应防止挪动移位。案例六【背景资料】某高层办公楼,总建筑面积137500m2,地下3层,地上25层。业主
3、与施工总承包单位签订了施工总承包合同,并委托了工程监理单位。施工总承包单位完成桩基工程后,将深基坑支护工程的设计委托给了专业设计单位,并自行决定将基坑支护和土方开挖工程分包给了一家专业分包单位施工。专业设计单位根据业主提供的勘察报告完成了基坑支护设计后,即将设计文件直接给了专业分包单位。专业分包单位在收到设计文件后编制了基坑支护工程和降水工程专项施工组织方案,方案经施工总承包单位项目经理签字后即由专业分包单位组织了施工,专业分包单位在开工前进行了三级安全教育。专业分包单位在施工过程中,由负责质量管理工作的施工人员兼任现场安全生产监督工作。土方开挖到接近基坑设计标高(自然地坪下8.5m)时,总监
4、理工程师发现基坑四周地表出现裂缝即向施工总承包单位发出书面通知,要求停止施工并要求立即撤离现场施工人员,查明原因后再恢复施工。但总承包单位认为地表裂缝属正常现象没有予以理睬。不久基坑发生了严重坍塌,并造成4名施工人员被掩埋,经抢救,3人死亡、1人重伤。事故发生后,专业分包单位立即向有关安全生产监督管理部门上报了事故情况。经事故调查组调查,造成坍塌事故的主要原因是由于地质勘察资料中未表明地下存在古河道,基坑支护设计中未能考虑这一因素而造成的。事故造成直接经济损失80万元,于是专业分包单位要求设计单位赔偿事故损失80万元。【问题】1 .请指出上述整个事件中有哪些做法不妥?并写出正确的做法。2 .三

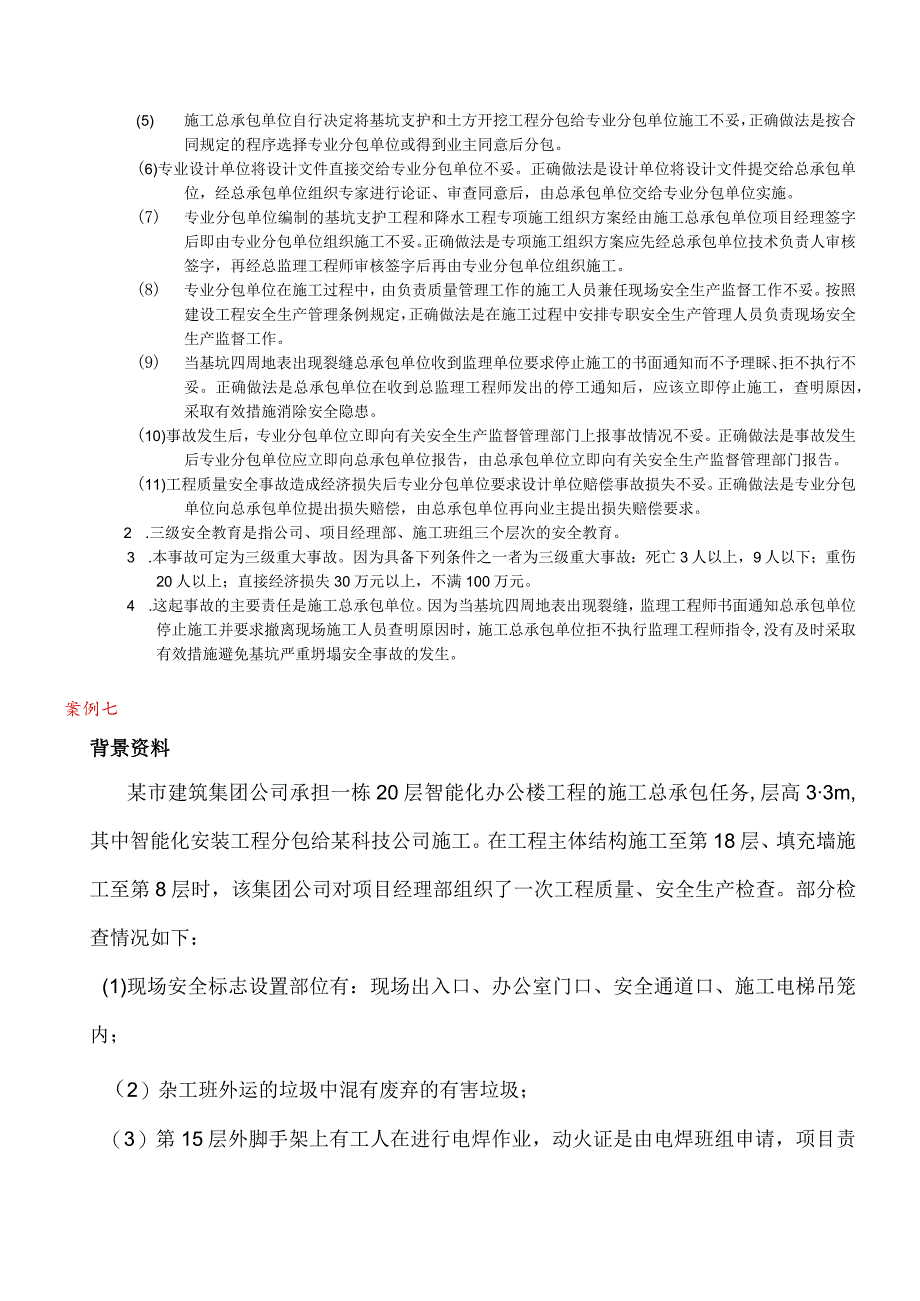

5、级安全教育是指哪三级?3 .本起事故可定为哪种等级的事故?请说明理由。4 .这起事故中的主要责任者是谁?请说明理由。答案:1 .整个事件中下列做法不妥:(5) 施工总承包单位自行决定将基坑支护和土方开挖工程分包给专业分包单位施工不妥,正确做法是按合同规定的程序选择专业分包单位或得到业主同意后分包。(6)专业设计单位将设计文件直接交给专业分包单位不妥。正确做法是设计单位将设计文件提交给总承包单位,经总承包单位组织专家进行论证、审查同意后,由总承包单位交给专业分包单位实施。(7) 专业分包单位编制的基坑支护工程和降水工程专项施工组织方案经由施工总承包单位项目经理签字后即由专业分包单位组织施工不妥。
6、正确做法是专项施工组织方案应先经总承包单位技术负责人审核签字,再经总监理工程师审核签字后再由专业分包单位组织施工。(8) 专业分包单位在施工过程中,由负责质量管理工作的施工人员兼任现场安全生产监督工作不妥。按照建设工程安全生产管理条例规定,正确做法是在施工过程中安排专职安全生产管理人员负责现场安全生产监督工作。(9) 当基坑四周地表出现裂缝总承包单位收到监理单位要求停止施工的书面通知而不予理睬、拒不执行不妥。正确做法是总承包单位在收到总监理工程师发出的停工通知后,应该立即停止施工,查明原因,采取有效措施消除安全隐患。(10)事故发生后,专业分包单位立即向有关安全生产监督管理部门上报事故情况不妥
7、。正确做法是事故发生后专业分包单位应立即向总承包单位报告,由总承包单位立即向有关安全生产监督管理部门报告。(11)工程质量安全事故造成经济损失后专业分包单位要求设计单位赔偿事故损失不妥。正确做法是专业分包单位向总承包单位提出损失赔偿,由总承包单位再向业主提出损失赔偿要求。2 .三级安全教育是指公司、项目经理部、施工班组三个层次的安全教育。3 .本事故可定为三级重大事故。因为具备下列条件之一者为三级重大事故:死亡3人以上,9人以下;重伤20人以上;直接经济损失30万元以上,不满100万元。4 .这起事故的主要责任是施工总承包单位。因为当基坑四周地表出现裂缝,监理工程师书面通知总承包单位停止施工并
8、要求撤离现场施工人员查明原因时,施工总承包单位拒不执行监理工程师指令,没有及时采取有效措施避免基坑严重坍塌安全事故的发生。案例七背景资料某市建筑集团公司承担一栋20层智能化办公楼工程的施工总承包任务,层高33m,其中智能化安装工程分包给某科技公司施工。在工程主体结构施工至第18层、填充墙施工至第8层时,该集团公司对项目经理部组织了一次工程质量、安全生产检查。部分检查情况如下:(1)现场安全标志设置部位有:现场出入口、办公室门口、安全通道口、施工电梯吊笼内;(2)杂工班外运的垃圾中混有废弃的有害垃圾;(3)第15层外脚手架上有工人在进行电焊作业,动火证是由电焊班组申请,项目责任工程师审批;(4)

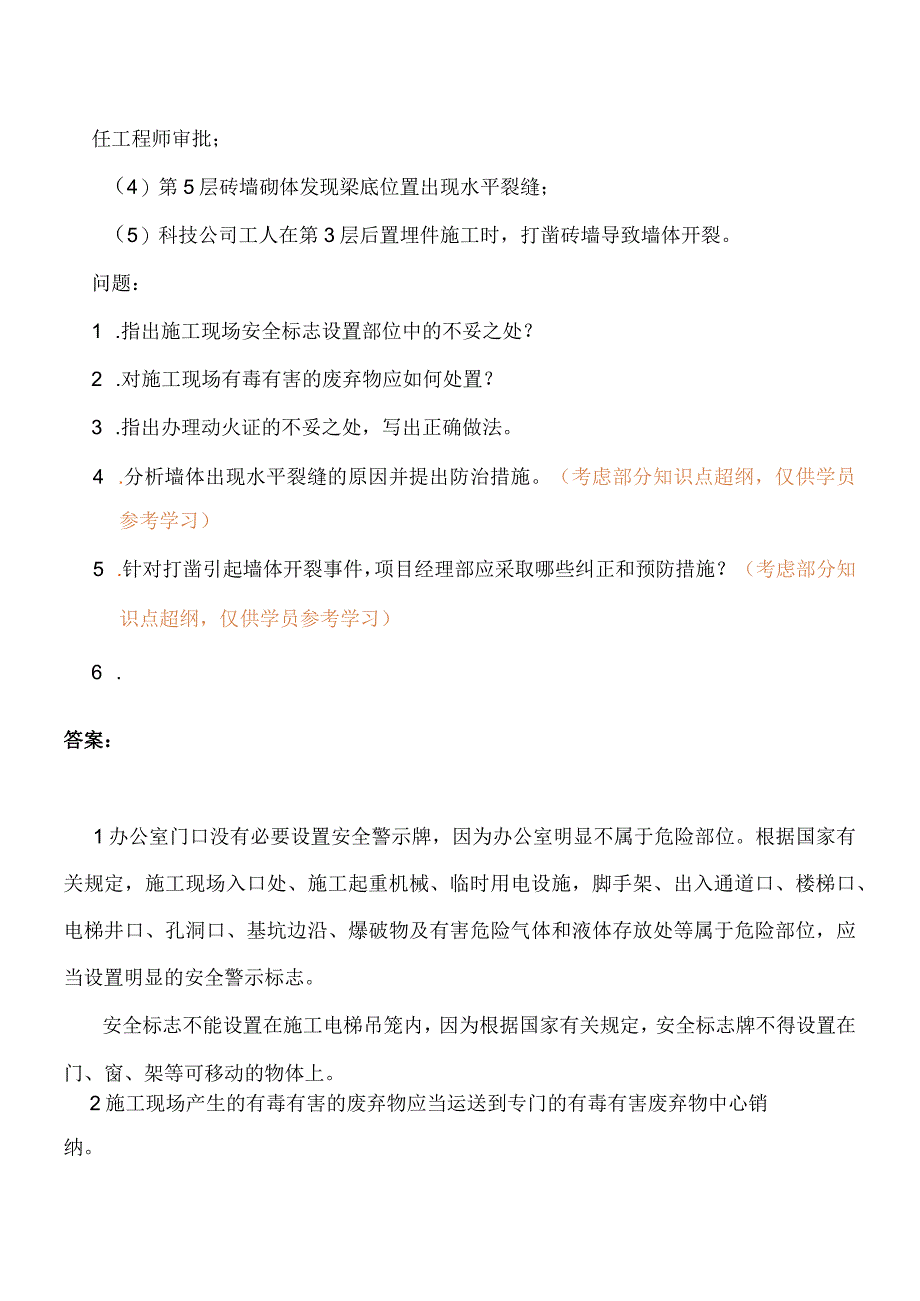

9、第5层砖墙砌体发现梁底位置出现水平裂缝;(5)科技公司工人在第3层后置埋件施工时,打凿砖墙导致墙体开裂。问题:1 .指出施工现场安全标志设置部位中的不妥之处?2 .对施工现场有毒有害的废弃物应如何处置?3 .指出办理动火证的不妥之处,写出正确做法。4 .分析墙体出现水平裂缝的原因并提出防治措施。(考虑部分知识点超纲,仅供学员参考学习)5 .针对打凿引起墙体开裂事件,项目经理部应采取哪些纠正和预防措施?(考虑部分知识点超纲,仅供学员参考学习)6 .答案:1办公室门口没有必要设置安全警示牌,因为办公室明显不属于危险部位。根据国家有关规定,施工现场入口处、施工起重机械、临时用电设施,脚手架、出入通道
10、口、楼梯口、电梯井口、孔洞口、基坑边沿、爆破物及有害危险气体和液体存放处等属于危险部位,应当设置明显的安全警示标志。安全标志不能设置在施工电梯吊笼内,因为根据国家有关规定,安全标志牌不得设置在门、窗、架等可移动的物体上。2施工现场产生的有毒有害的废弃物应当运送到专门的有毒有害废弃物中心销纳。3该案例中办理动火证的申请人和批准人均不妥,该项作业应由项目责任工程师组织拟定防火安全措施,填写动火申请表,报项目安全管理部门和项目负责人审查批准后,方可动火。4 (考虑部分知识点超纲,仅供学员参考学习)混凝土梁底与填充墙顶结合处出现水平贯通裂缝,主要是因为填充墙顶与梁底结合不实,砌体干燥产生收缩,使墙顶下
11、沉,从而在梁底产生水平裂缝。正确措施:待填充墙沉实后,一般在墙体完成7天后,再进行墙体顶砖砌筑,填充墙顶部采用实心水泥砂砌块斜砌,且必须逐块敲紧密实,用812mm的砂浆填满挤实。当墙长大于5m时,墙顶应用预埋钢筋拉结;墙高大于4m时,墙体中应设钢筋混凝土圈梁。防治福施:一是凿除产生裂缝处的表面抹灰层,检查其内梁底顶皮砖块砌筑方式,例如用斜砖砌筑,但是砖块之间必须用高强度砂浆塞实;二是顶皮砖块砌筑好之后,宜请教专家或设计人员在梁底设置梁托,这样一来可以防止因震动而导致墙体和梁相对位置错开而产生裂缝;三是此段抹灰前须按规范要求在不同材质交接处设置一道钢丝网或尼龙网或铜丝网,然后进行分批抹灰,注意抹
12、灰施工要求、程序,抹灰完成后注意保持湿润地养护。5 (考虑部分知识点超纲,仅供学员参考学习)打凿墙体安装后置埋件时,必须待墙体完成并达到一定强度后才能进行。应凿孔填实水泥沙浆后再进行固定安装。当墙体为轻质隔墙时,应在墙体内设后置埋件,后置埋件应于墙体连接牢固。施工中如与上述不符,应停止打凿,按正确施工方法执行。预防措施:对进入施工现场的砌块材料应按产品标准进行质量验收。对质量不合格或产品等级不符合要求的,不得用于砌体工程。不得将有裂缝的砌块面砌于外墙外表面。砂浆所用材料的品种和性能应符合设计要求外,还应符合以下要求:填充墙砌至接近梁底时,应留一定空隙,并应至少间隔7d后,采用侧砖、立砖或砌块斜
13、砌挤紧,其倾斜度宜为约60度,砌筑砂浆应饱满。案例八背景资料:某项目经理部为了创建文明施工现场,对现场管理进行了科学规划。该规划明确提出了现场管理的目的、依据和总体要求,对规范厂容、环境保护和卫生防疫作出了详细的设计。以施工平面图为依据加强场容管理,对各种可能造成污染的问题,均有防范措施,卫生防疫设施齐全。问题(1)在进行现场管理规划交底时,有人说,现场管理只是项目经理部内部的事,这种说法显然是错误的,请你提出两点理由。(2)施工现场管理和规范场容的最主要依据是什么?(3)施工现场入口处设立的“五牌”和“两图”指的是什么?(4)施工现场可能产生的污水有哪些?怎样处理?(5)现场管理对医务方面的
14、要求是什么?答案:(1)现场管理不只是项目经理部内部的事,还涉及到与各项目参与方的关系,涉及执行法律法规问题,涉及环境保护问题。(2)施工现场管理和规范场容的最主要依据是施工平面图。(3)施工现场入口处设立的“五牌”是工程概况牌、安全纪律牌、防火须知牌、安全无重大事故计时牌、安全生产、文明施工牌;“两图”是施工现场平面图、项目经理部机构及人员名单图。(4)施工现场可能产生的污水有凝土搅拌机、输送泵、输送管的冲洗污水应经沉淀池沉淀后再排到市政污水管中;食堂下水道应设置油篦子;冲洗车辆污水要经沉淀再从排水沟流出。(5)现场管理对医务方面的要求是:现场配置必要的医务设施,在办公室内显著位置张贴急救车和有关医院电话号码。
