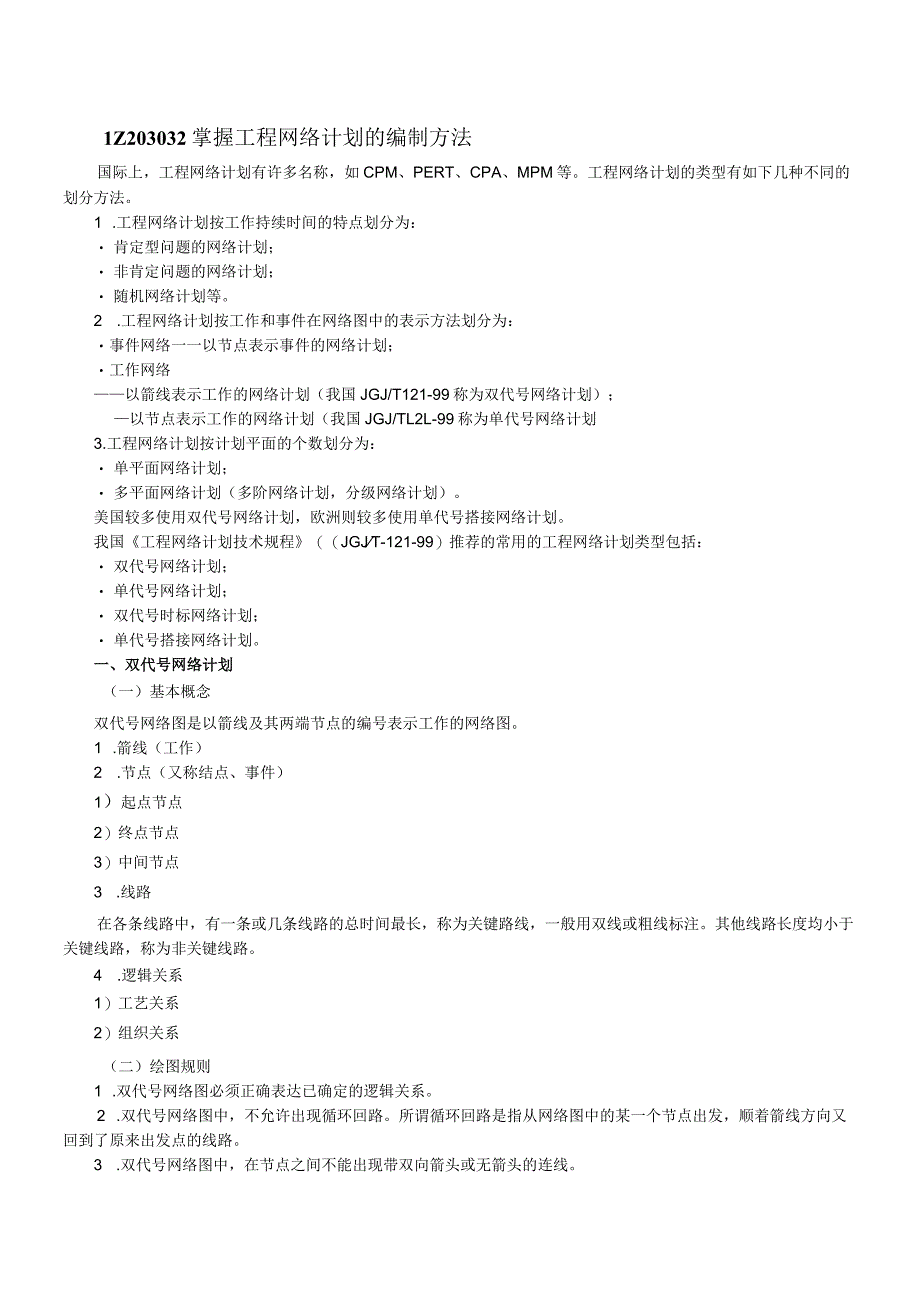

1、1Z203032掌握工程网络计划的编制方法国际上，工程网络计划有许多名称，如CPM、PERT、CPA、MPM等。工程网络计划的类型有如下几种不同的划分方法。1 .工程网络计划按工作持续时间的特点划分为： 肯定型问题的网络计划； 非肯定问题的网络计划； 随机网络计划等。2 .工程网络计划按工作和事件在网络图中的表示方法划分为：事件网络一一以节点表示事件的网络计划；工作网络以箭线表示工作的网络计划（我国JGJ/T121-99称为双代号网络计划）；以节点表示工作的网络计划（我国JGJ/TL2L-99称为单代号网络计划3.工程网络计划按计划平面的个数划分为： 单平面网络计划； 多平面网络计划（多阶网络
2、计划，分级网络计划）。美国较多使用双代号网络计划，欧洲则较多使用单代号搭接网络计划。我国工程网络计划技术规程（JGJT-121-99）推荐的常用的工程网络计划类型包括： 双代号网络计划； 单代号网络计划； 双代号时标网络计划； 单代号搭接网络计划。一、双代号网络计划（一）基本概念双代号网络图是以箭线及其两端节点的编号表示工作的网络图。1 .箭线（工作）2 .节点（又称结点、事件）1）起点节点2）终点节点3）中间节点3 .线路在各条线路中，有一条或几条线路的总时间最长，称为关键路线，一般用双线或粗线标注。其他线路长度均小于关键线路，称为非关键线路。4 .逻辑关系1）工艺关系2）组织关系（二）绘图

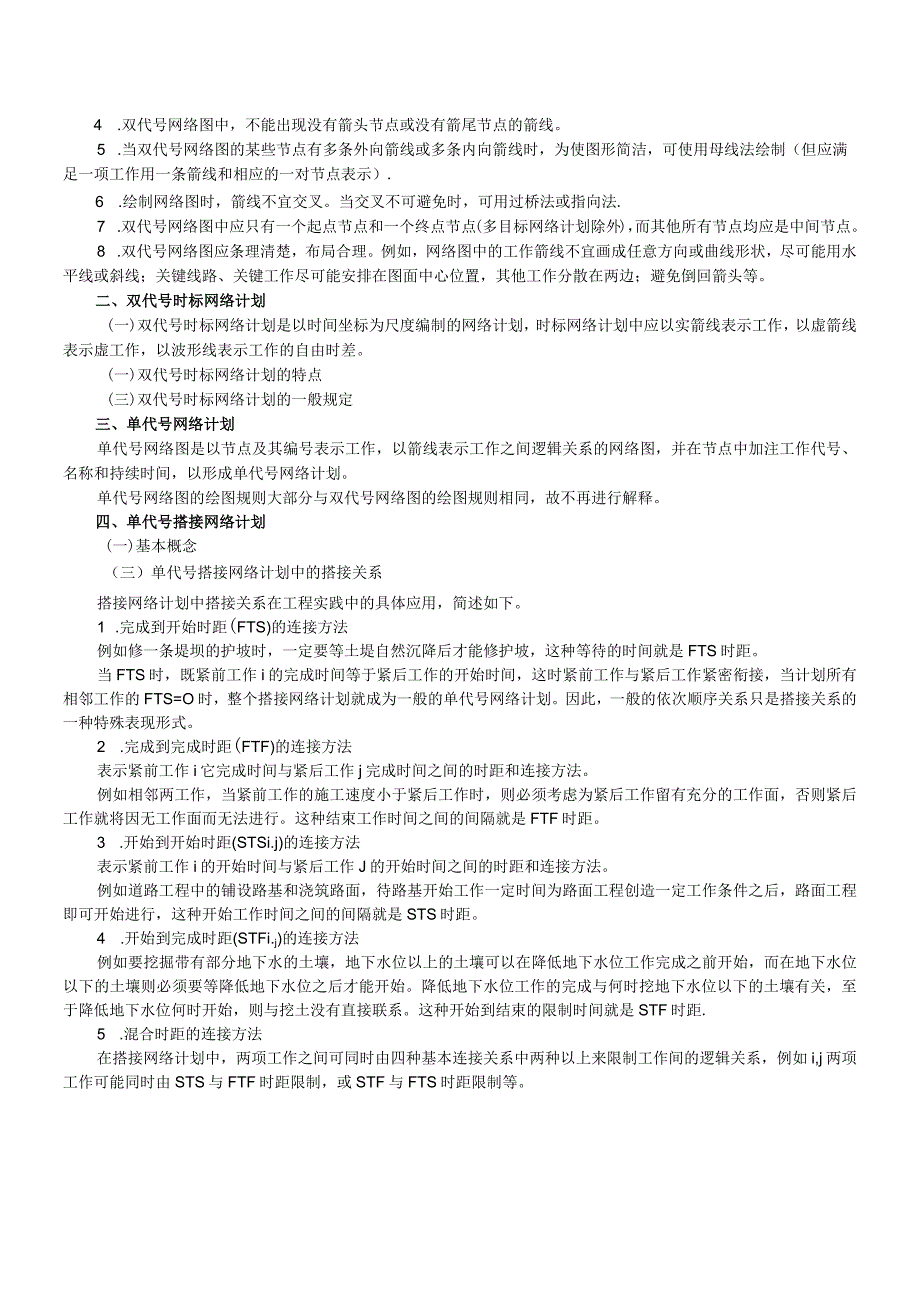

3、规则1 .双代号网络图必须正确表达已确定的逻辑关系。2 .双代号网络图中，不允许出现循环回路。所谓循环回路是指从网络图中的某一个节点出发，顺着箭线方向又回到了原来出发点的线路。3 .双代号网络图中，在节点之间不能出现带双向箭头或无箭头的连线。4 .双代号网络图中，不能出现没有箭头节点或没有箭尾节点的箭线。5 .当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）.6 .绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法.7 .双代号网络图中应只有一个起点节点和一个终点节点(多目标网络计划除外)，而
4、其他所有节点均应是中间节点。8 .双代号网络图应条理清楚，布局合理。例如，网络图中的工作箭线不宜画成任意方向或曲线形状，尽可能用水平线或斜线；关键线路、关键工作尽可能安排在图面中心位置，其他工作分散在两边；避免倒回箭头等。二、双代号时标网络计划(一)双代号时标网络计划是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。(一)双代号时标网络计划的特点(三)双代号时标网络计划的一般规定三、单代号网络计划单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图，并在节点中加注工作代号、名称和持续时间，以形成单代号网络计划
5、。单代号网络图的绘图规则大部分与双代号网络图的绘图规则相同，故不再进行解释。四、单代号搭接网络计划(一)基本概念（三）单代号搭接网络计划中的搭接关系搭接网络计划中搭接关系在工程实践中的具体应用，简述如下。1 .完成到开始时距(FTS)的连接方法例如修一条堤坝的护坡时，一定要等土堤自然沉降后才能修护坡，这种等待的时间就是FTS时距。当FTS时，既紧前工作i的完成时间等于紧后工作的开始时间，这时紧前工作与紧后工作紧密衔接，当计划所有相邻工作的FTS=O时，整个搭接网络计划就成为一般的单代号网络计划。因此，一般的依次顺序关系只是搭接关系的一种特殊表现形式。2 .完成到完成时距(FTF)的连接方法表示
6、紧前工作i它完成时间与紧后工作j完成时间之间的时距和连接方法。例如相邻两工作，当紧前工作的施工速度小于紧后工作时，则必须考虑为紧后工作留有充分的工作面，否则紧后工作就将因无工作面而无法进行。这种结束工作时间之间的间隔就是FTF时距。3 .开始到开始时距(STSi.j)的连接方法表示紧前工作i的开始时间与紧后工作J的开始时间之间的时距和连接方法。例如道路工程中的铺设路基和浇筑路面，待路基开始工作一定时间为路面工程创造一定工作条件之后，路面工程即可开始进行，这种开始工作时间之间的间隔就是STS时距。4 .开始到完成时距(STFi.j)的连接方法例如要挖掘带有部分地下水的土壤，地下水位以上的土壤可以

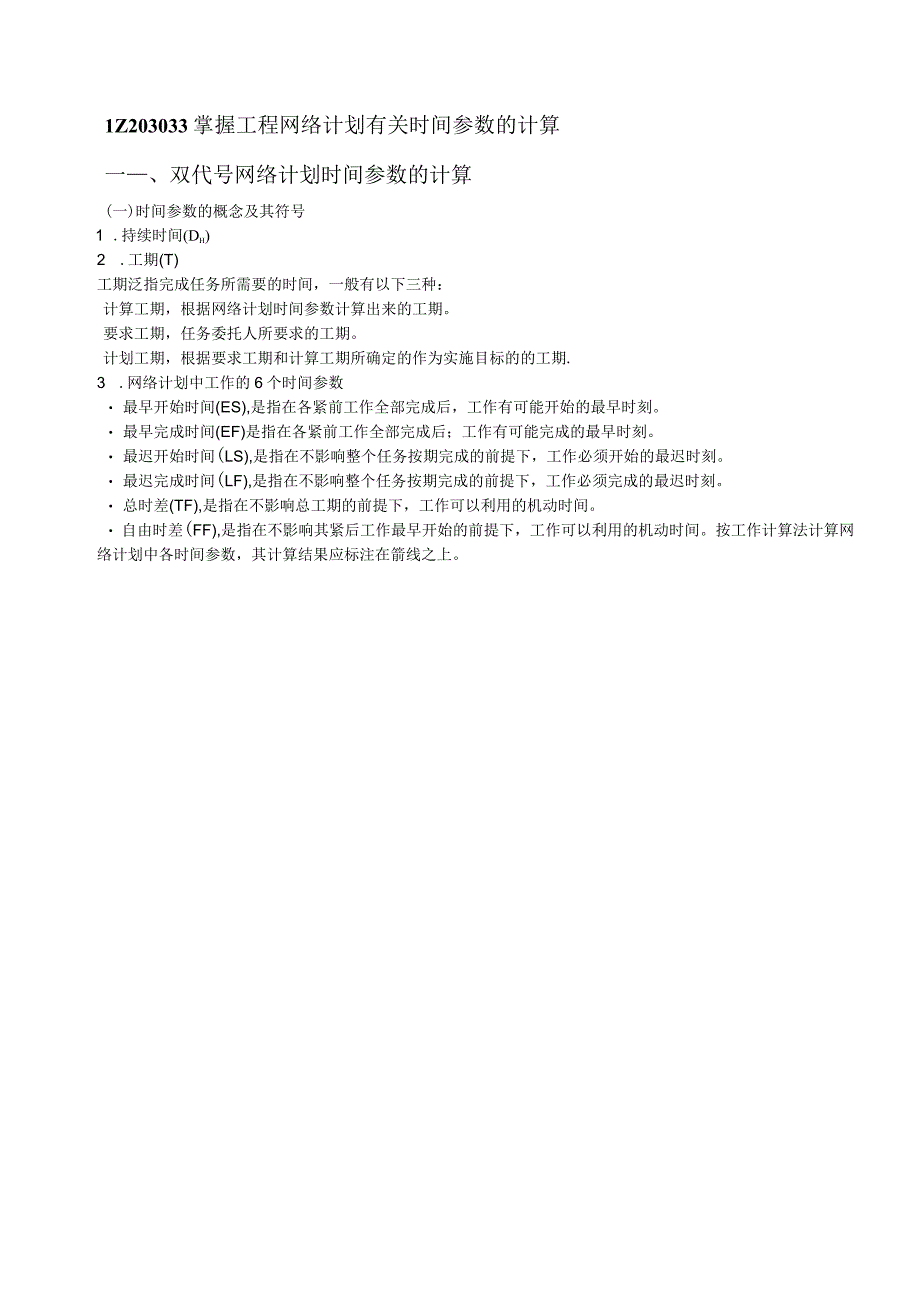

7、在降低地下水位工作完成之前开始，而在地下水位以下的土壤则必须要等降低地下水位之后才能开始。降低地下水位工作的完成与何时挖地下水位以下的土壤有关，至于降低地下水位何时开始，则与挖土没有直接联系。这种开始到结束的限制时间就是STF时距.5 .混合时距的连接方法在搭接网络计划中，两项工作之间可同时由四种基本连接关系中两种以上来限制工作间的逻辑关系，例如i,j两项工作可能同时由STS与FTF时距限制，或STF与FTS时距限制等。1Z203033掌握工程网络计划有关时间参数的计算一、双代号网络计划时间参数的计算(一)时间参数的概念及其符号1 .持续时间(Dh)2 .工期(T)工期泛指完成任务所需要的时间
8、，一般有以下三种：计算工期，根据网络计划时间参数计算出来的工期。要求工期，任务委托人所要求的工期。计划工期，根据要求工期和计算工期所确定的作为实施目标的的工期.3 .网络计划中工作的6个时间参数 最早开始时间(ES),是指在各紧前工作全部完成后，工作有可能开始的最早时刻。 最早完成时间(EF)是指在各紧前工作全部完成后；工作有可能完成的最早时刻。 最迟开始时间(LS),是指在不影响整个任务按期完成的前提下，工作必须开始的最迟时刻。 最迟完成时间(LF),是指在不影响整个任务按期完成的前提下，工作必须完成的最迟时刻。 总时差(TF),是指在不影响总工期的前提下，工作可以利用的机动时间。 自由时差(FF),是指在不影响其紧后工作最早开始的前提下，工作可以利用的机动时间。按工作计算法计算网络计划中各时间参数，其计算结果应标注在箭线之上。
