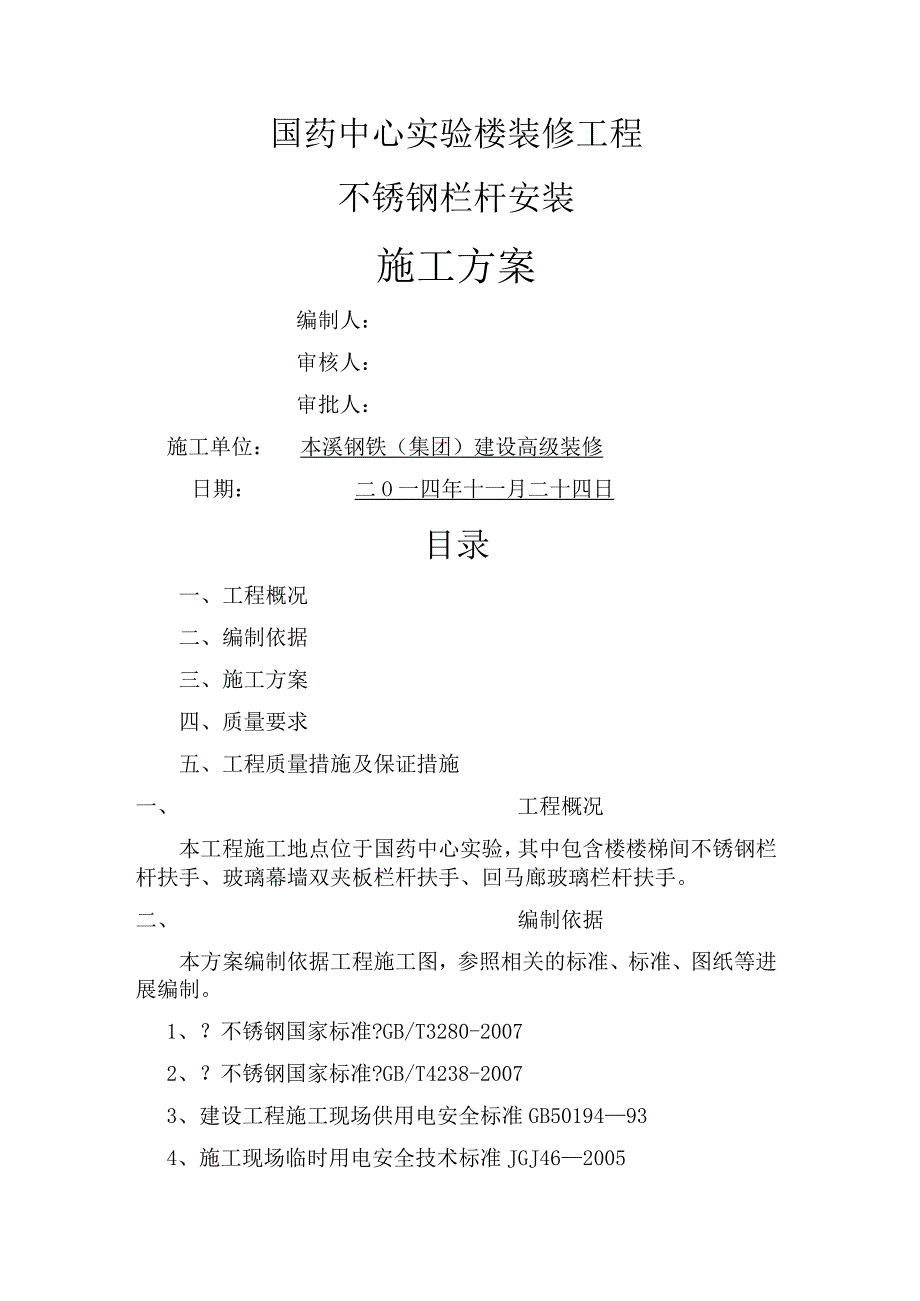

1、国药中心实验楼装修工程不锈钢栏杆安装施工方案编制人：审核人：审批人：施工单位：本溪钢铁（集团）建设高级装修日期：二O一四年十一月二十四日目录一、工程概况二、编制依据三、施工方案四、质量要求五、工程质量措施及保证措施一、 工程概况本工程施工地点位于国药中心实验，其中包含楼楼梯间不锈钢栏杆扶手、玻璃幕墙双夹板栏杆扶手、回马廊玻璃栏杆扶手。二、 编制依据本方案编制依据工程施工图，参照相关的标准、标准、图纸等进展编制。1、？不锈钢国家标准?GB/T3280-20072、？不锈钢国家标准?GB/T4238-20073、建设工程施工现场供用电安全标准GB50194934、施工现场临时用电安全技术标准JGJ

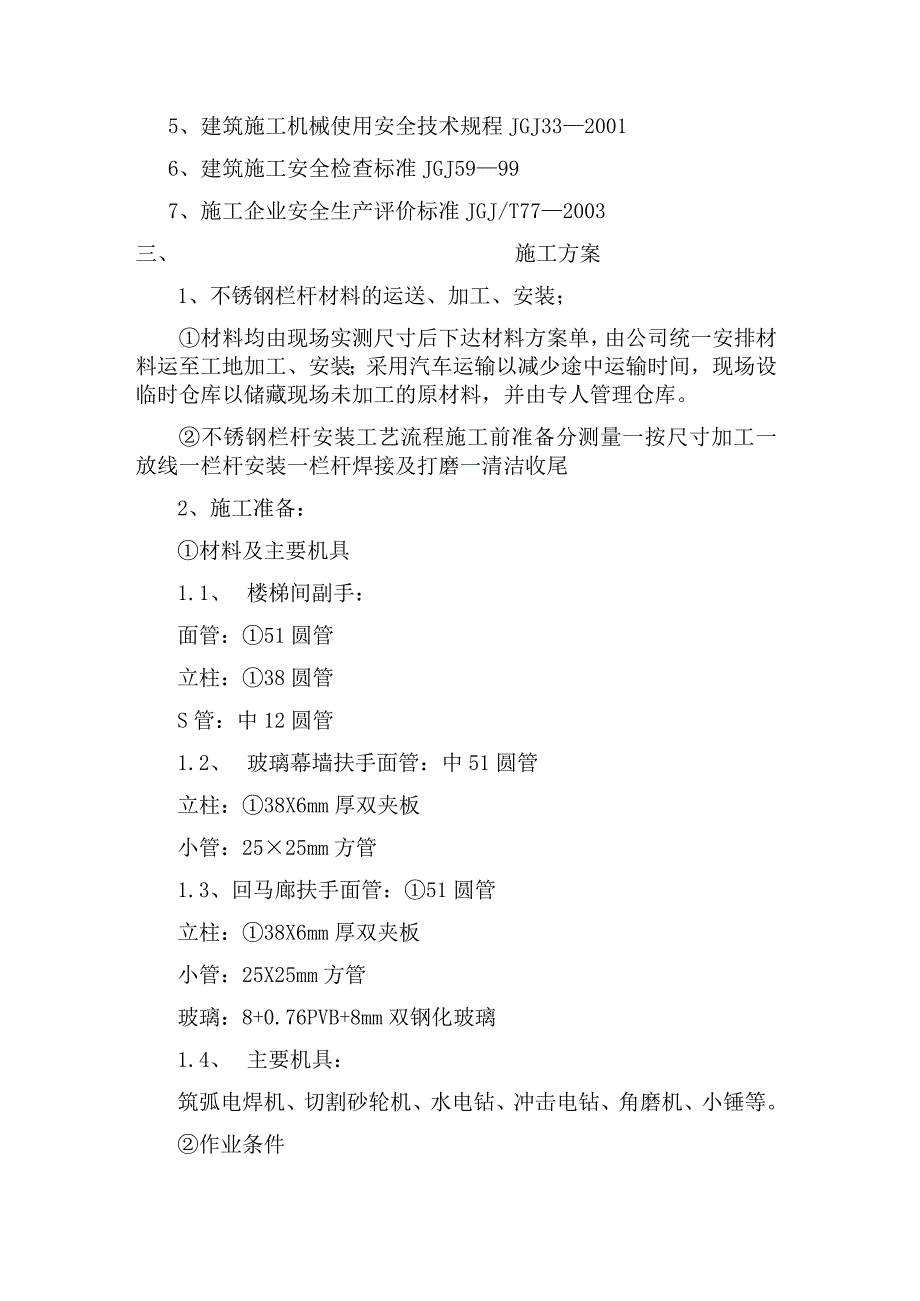

2、4620055、建筑施工机械使用安全技术规程JGJ3320016、建筑施工安全检查标准JGJ59997、施工企业安全生产评价标准JGJ/T772003三、 施工方案1、不锈钢栏杆材料的运送、加工、安装；材料均由现场实测尺寸后下达材料方案单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储藏现场未加工的原材料，并由专人管理仓库。不锈钢栏杆安装工艺流程施工前准备分测量一按尺寸加工一放线一栏杆安装一栏杆焊接及打磨一清洁收尾2、施工准备：材料及主要机具1.1、 楼梯间副手：面管：51圆管立柱：38圆管S管：中12圆管1.2、 玻璃幕墙扶手面管：中51圆管立柱：3

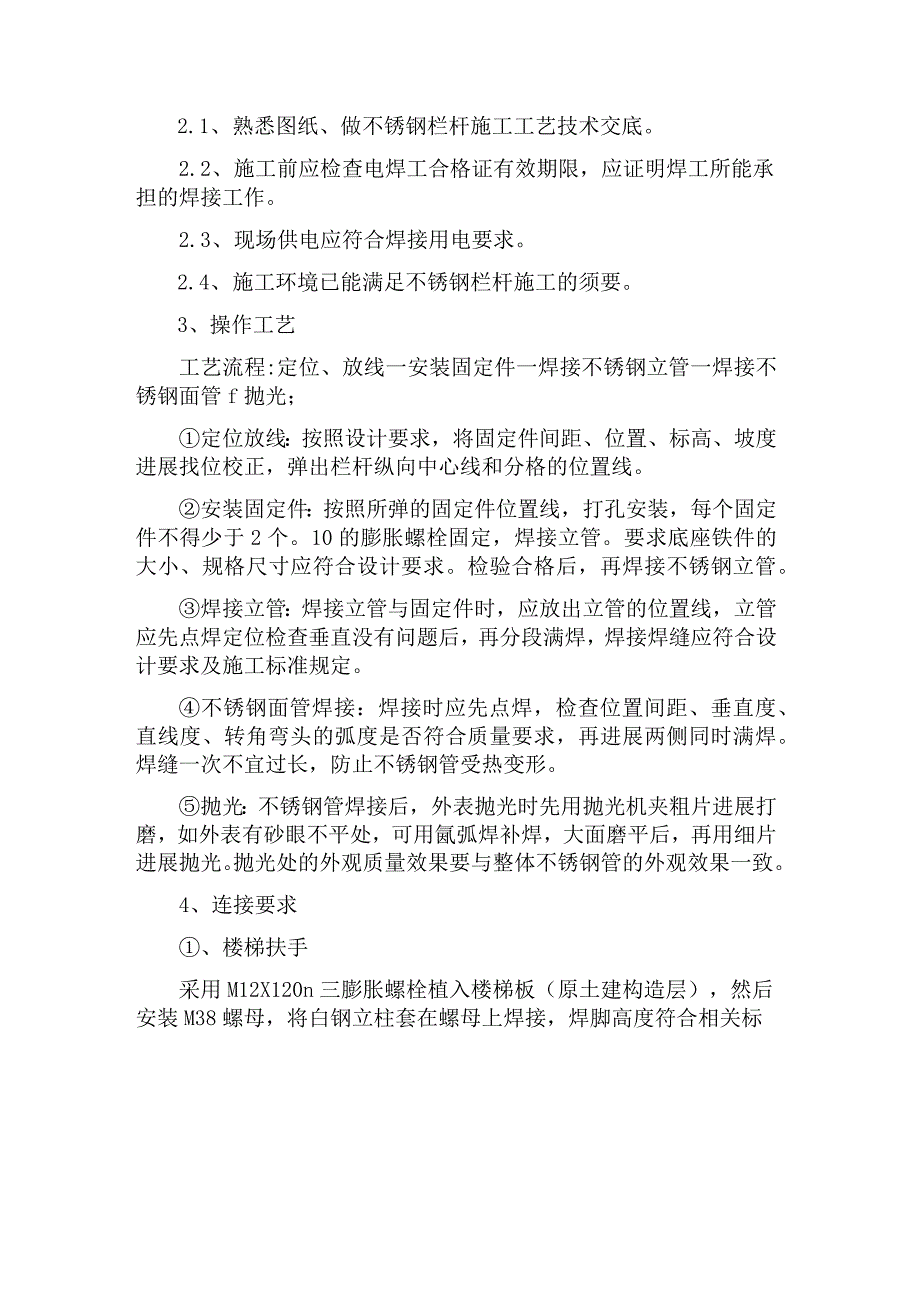

3、8X6mm厚双夹板小管：2525mm方管1.3、回马廊扶手面管：51圆管立柱：38X6mm厚双夹板小管：25X25mm方管玻璃：8+0.76PVB+8mm双钢化玻璃1.4、 主要机具：筑弧电焊机、切割砂轮机、水电钻、冲击电钻、角磨机、小锤等。作业条件2.1、 熟悉图纸、做不锈钢栏杆施工工艺技术交底。2.2、 施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。2.3、 现场供电应符合焊接用电要求。2.4、 施工环境已能满足不锈钢栏杆施工的须要。3、操作工艺工艺流程:定位、放线一安装固定件一焊接不锈钢立管一焊接不锈钢面管f抛光；定位放线：按照设计要求，将固定件间距、位置、标高、坡度进
4、展找位校正，弹出栏杆纵向中心线和分格的位置线。安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于2个。10的膨胀螺栓固定，焊接立管。要求底座铁件的大小、规格尺寸应符合设计要求。检验合格后，再焊接不锈钢立管。焊接立管：焊接立管与固定件时，应放出立管的位置线，立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工标准规定。不锈钢面管焊接：焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进展两侧同时满焊。焊缝一次不宜过长，防止不锈钢管受热变形。抛光：不锈钢管焊接后，外表抛光时先用抛光机夹粗片进展打磨，如外表有砂眼不平处，可用氤弧焊补
5、焊，大面磨平后，再用细片进展抛光。抛光处的外观质量效果要与整体不锈钢管的外观效果一致。4、连接要求、楼梯扶手采用M12X120n三膨胀螺栓植入楼梯板（原土建构造层），然后安装M38螺母，将白钢立柱套在螺母上焊接，焊脚高度符合相关标准。最后安装装饰扣盖年 In目 口 x 栓米2/ 一M （良僻）12 Omrv玻璃幕墙扶手采用四根M12X120m膨胀螺栓将IoOX70X5m白钢板固定在理石台面上，然后将立柱与白钢板焊接，焊脚高度符合标准。回马廊扶手采用四根M12X100m膨胀螺栓将100705mm白钢板固定在理石台面上，然后将立柱与白钢板焊接，焊脚高度符合标准。使用驳接爪与双钢化夹胶玻璃相连，连接
6、方式采用螺接。四、质量要求1、质量标准扶栏和扶手制作与安装所使用材料的材质、规格数量等应符合设计要求及国家标准的有关规定。扶栏和扶手的造型、尺寸及安装位置应符合设计要求。扶栏和扶手安装预埋件的数量、规格、位置以及扶栏与预埋件的连接节点应符合设计要求。扶栏高度、栏杆间距、安装位置必须符合设计要求。扶栏安装必须结实。扶栏和扶手转角弧度应符合设计要求，接缝严密平整，外表光滑，色泽一致。不得有裂缝、翘曲及损坏。2、应注意的质量问题：栏杆活动：原因为固定件没有安装在结实的构造上，所用的膨胀螺栓的螺丝没有拧紧，栏杆与固定件没有焊接安装结实或开焊。所以在安装固定件时，必须打眼安装在原构造上，如有石材钢骨架时
7、，可与其连接。栏杆与固定件焊接时，必须到达焊接的质量要求，并去除焊药。所使用的材料厚度必须符合设计要求。扶手高度不一致，直线段不平：在安装过程中，必须采用激光水平仪定好高度位置，以防出现扶手高度不一致。每个固定点必须紧固到位分布均匀的以防出现扶手平面突起的现象。六、工程质量控制措施及质量保证措施1、工程质量、工期、安全及文明施工控制目标及成本控制措施质量目标：按我公司企业内控标准施工，按国家现行标准、标准检查验收。确保工程质量到达确保“优良工程。工程施工工期目标：工期遵照业主及总包方对工期总体目标的要求，我司保证在工程具备施工条件后，根据总包单位总体方案的要求穿插施工，一定满足业主和总包单位的
8、工期总体目标，各分局部项工程进度安排详见施工进度方案表。工程施工安全目标：安全在标，确保做到重大安全事故为零，遵守安全生产有关规定，正确使用安全防护配备设施，并同时服从总包方对安全的统一管理。工程文明施工目标：a文明施工，须做到临时设施齐全。布置合理，场地干净。b现场材料堆放整齐，标识清楚。C作业现场工完场清，作业后不遗弃垃弃垃圾废料在现场。d员工言语文明，无打架斗殴现象。e遵照总包方对文明施工的总体要求。2、安全文明施工保证措施：为了搞好施工场地安全文明生产，我司在进场前对所有有现场施工人员进展安全及文明生产教育，使用每位员工认识安全的重要性，树立安全第一的思想，共同完成施工任务。具体做法如下坚决贯彻和服从业主、监理及总包关于现场安全生产管理的各项规章程度积极配合总包创立安全文明工地。对各类施工人员进展安全训练。工地安全工作由工地安全员专职负责。进场施工人员须戴安全帽，高空作业须系安全带。在需要的场所设安全扶手、围栏等安全设施。吊装产品须有专人负责。保持场地整洁每天施工完毕前施工人员须进展现场清洁并由监视人员向工程经理汇报。定期进展安全检查。施工作业须小心操作防止工具、挂板等从高空坠落。对施工机械和电开工具经常性进展检查和维修。搞好消防工作加强对火源、电源的管理。
