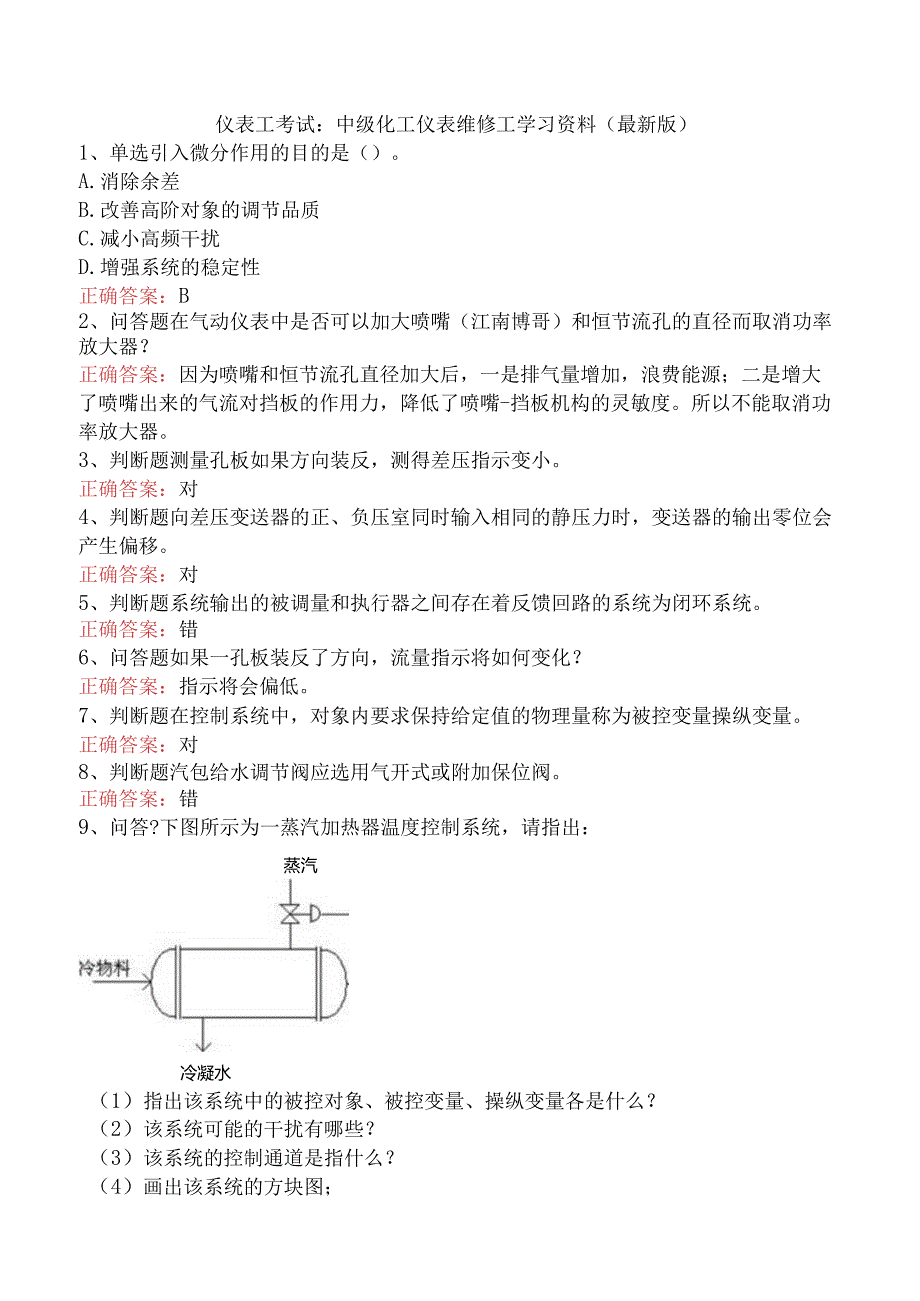

1、仪表工考试：中级化工仪表维修工学习资料（最新版）1、单选引入微分作用的目的是（）。A.消除余差B.改善高阶对象的调节品质C.减小高频干扰D.增强系统的稳定性正确答案：B2、问答题在气动仪表中是否可以加大喷嘴（江南博哥）和恒节流孔的直径而取消功率放大器？正确答案：因为喷嘴和恒节流孔直径加大后，一是排气量增加，浪费能源；二是增大了喷嘴出来的气流对挡板的作用力，降低了喷嘴-挡板机构的灵敏度。所以不能取消功率放大器。3、判断题测量孔板如果方向装反，测得差压指示变小。正确答案：对4、判断题向差压变送器的正、负压室同时输入相同的静压力时，变送器的输出零位会产生偏移。正确答案：对5、判断题系统输出的被调量和

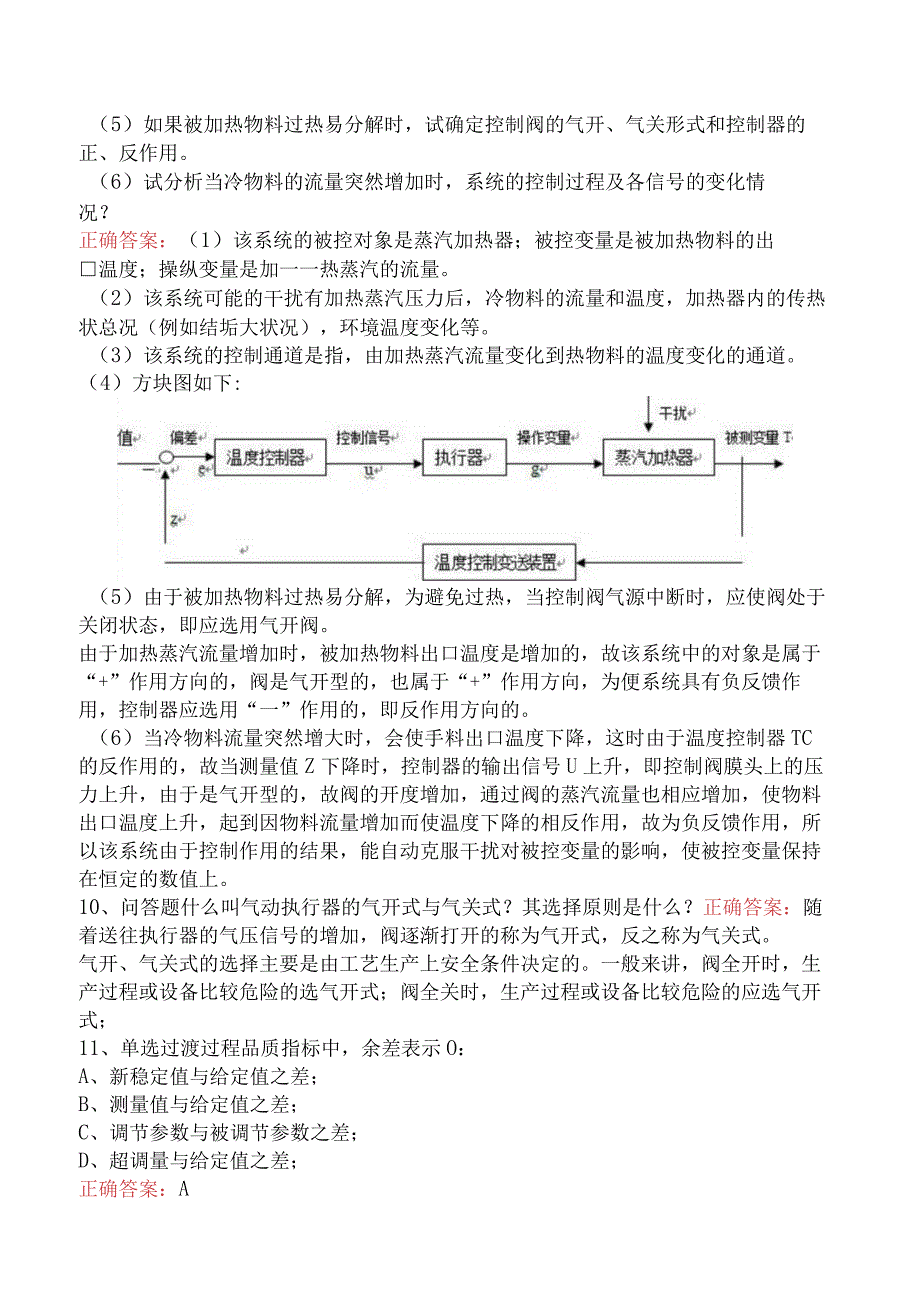

2、执行器之间存在着反馈回路的系统为闭环系统。正确答案：错6、问答题如果一孔板装反了方向，流量指示将如何变化？正确答案：指示将会偏低。7、判断题在控制系统中，对象内要求保持给定值的物理量称为被控变量操纵变量。正确答案：对8、判断题汽包给水调节阀应选用气开式或附加保位阀。正确答案：错9、问答?下图所示为一蒸汽加热器温度控制系统，请指出：蒸汽冷凝水（1）指出该系统中的被控对象、被控变量、操纵变量各是什么？（2）该系统可能的干扰有哪些？（3）该系统的控制通道是指什么？（4）画出该系统的方块图；（5）如果被加热物料过热易分解时，试确定控制阀的气开、气关形式和控制器的正、反作用。（6）试分析当冷物料的流量突
3、然增加时，系统的控制过程及各信号的变化情况？正确答案：（1）该系统的被控对象是蒸汽加热器；被控变量是被加热物料的出温度；操纵变量是加一一热蒸汽的流量。（2）该系统可能的干扰有加热蒸汽压力后，冷物料的流量和温度，加热器内的传热状总况（例如结垢大状况），环境温度变化等。（3）该系统的控制通道是指，由加热蒸汽流量变化到热物料的温度变化的通道。（4）方块图如下:（5）由于被加热物料过热易分解，为避免过热，当控制阀气源中断时，应使阀处于关闭状态，即应选用气开阀。由于加热蒸汽流量增加时，被加热物料出口温度是增加的，故该系统中的对象是属于“+”作用方向的，阀是气开型的，也属于“+”作用方向，为便系统具有负反
4、馈作用，控制器应选用“一”作用的，即反作用方向的。（6）当冷物料流量突然增大时，会使手料出口温度下降，这时由于温度控制器TC的反作用的，故当测量值Z下降时，控制器的输出信号U上升，即控制阀膜头上的压力上升，由于是气开型的，故阀的开度增加，通过阀的蒸汽流量也相应增加，使物料出口温度上升，起到因物料流量增加而使温度下降的相反作用，故为负反馈作用，所以该系统由于控制作用的结果，能自动克服干扰对被控变量的影响，使被控变量保持在恒定的数值上。10、问答题什么叫气动执行器的气开式与气关式？其选择原则是什么？正确答案：随着送往执行器的气压信号的增加，阀逐渐打开的称为气开式，反之称为气关式。气开、气关式的选择
5、主要是由工艺生产上安全条件决定的。一般来讲，阀全开时，生产过程或设备比较危险的选气开式；阀全关时，生产过程或设备比较危险的应选气开式；11、单选过渡过程品质指标中，余差表示O：A、新稳定值与给定值之差；B、测量值与给定值之差；C、调节参数与被调节参数之差；D、超调量与给定值之差；正确答案：A12、问答题锅炉汽包的差压式液位计，平衡容器安装与现场玻璃管液位计安装高度都一致，冷调试时仪表显示与现场水位一样。可是投入运行后，操作工就反映两个水位不一样。请分析是何原因？差压式仪表的显示应该低还是高？正确答案：冷调试时，汽包水温与平衡容器中的水温一样，密度一样，所以仪表显示与现场的一样，运行后，汽包中的
6、水温远高于平一般在运行中差压式水位计不要进行排污，在必须进行排污时，应先解除水位自动控制，打以手动，然后打开平衡阀，再进行排污，关掉排污阀后，差变输出应输出100%,关闭平衡阀，差变输出正常后，再投入水位自动控制。衡容器中的水温，密度也小得多了，所以相同的水压下，汽包中的水位就比差压式水位计显示的水位要高一些。13、判断题调节阀的可调比R是指调节阀所能控制度最大流量(Qmax)与最小流量(Qmin)之比，即R=QmaX/Qmin。这里的Qmin就是调节阀全关时的泄漏量。正确答案：错14、判断题某电阻的测量结果为：R=(50.650.05),P=68%,k=2,则表示被测电阻值的真值在50.60
7、。或50.70Q之间。正确答案：错15、判断题调节阀的口径选择时，为确保能够正常运行，要求调节阀在最大流量时的开度90%,最小流量时的开度220%。正确答案：对16、问答题汽包液位由气动差压变送器测量，该变送器带负迁移，试述在现场就地怎样简易对零和对范围？正确答案：对范围：先关三阀组负向侧阀，再开平衡阀，最后关正向侧阀，此时变送器所受差压为零，由于该变送器迁移量为-100%,且考虑到正常工况下汽包内水的比重为0.85,因此变送器输出应约为114kPa;对零：对范围结束后，排空正负压室，再关平衡阀，在变送器负压侧加入零位压力(即上下取压点冷凝液的位势差)，此时变送器的输出应为20kPa0注意：在
8、整个校对过程中，不允许使三阀组的正、负及平衡阀同时处于开启状态，而导致负压侧导压管内的冷凝液流失。17、问答题仪表的线性还较好，试分析说明该表应如何调整才能合格？正确答案：由题可知，该表允许的最大绝对误差为Aa=2.5%X(2.5-0)=0.0625Pa,又因已知在加压过程中发现仪表的线性较好，且指针在压力为零时，约指示008MPa处。综上情况分析，很可能是指针发生了相对位移与仪表量程稍小所致。重新安装指针，并略增大扇形齿轮上OB的距离。仪表就可能调整合格。18、问答题怎样投用刚安装在现场的一块压力表？正确答案：应先关闭排污阀，然后缓慢打开根部阀，以免造成仪表受冲击而损坏，根部阀全开后要倒回半
9、圈，方便下次植检。19、问答题什么是被调对象？正确答案：指与被调节物理量相应的那个生产过程，或者进行生产过程的设备、装置等20、判断题吹气法测量液位，敞口容器和闭口容器都适用。正确答案：错21、单选在调节器中，常见到“EXT/INT”字样，其含义是OoA、手自动开关B、电源开关C、内外给定开关D、勿扰动切换开关正确答案：C22、判断题由于电磁流量计可以垂直或倾斜安装，所以对二只电极的轴线位置没有任何要求。正确答案：错23、问答题钢制油罐储油高度为5,欲装一压变测液位，量程应选多少KPa?液位在3时，压变输出应为A?（油的密度为0.85t3）正确答案：5油位可选50KPa压变，测液位：P=085
10、t/每米液柱压力为：10X8.5=25.5Kpa压变输出电流:25.55016+4=12.1624、判断题自控图纸中，FT代表孔板。正确答案：错25、判面题当流速较小时，流体的惯性力起主导作用，当流速较高时，粘性力起主导作用。正确答案：错参考解析：流速较小时，粘性力起主导作用，当流速较高时，流体的惯性力起主导作用26、单选DC系统中DO表示：OA.模拟输入B.模拟输出C.开关量输出D.开关量输入正确答案：C27、判断题既调节，又要切断时，可选用偏心旋转阀。正确答案：对28、问答题浮球液位计有时输出达不到100KPa,试分析其原因？正确答案：1、供风不足2、发讯器风箱漏3、发讯器盘根漏4、连杆变
11、位5、输出管线漏29、问答题高线在试生产期间，煤气总量孔板计量一直不正常，当烧咀处的小孔板36000N3h流量，总量计量孔板显示为零，仪表维护工用型管测量孔板前后的差压为零，问总量计量孔板量否有问题？可能是什么问题？（排除取压管堵塞、泄露等因素），怎样处理？正确答案：烧咀处的小孔板有6000N3h流量，说明有流量，总量计量孔板显示为零，孔板前后的差压为零，有可能是总量计量孔板装反了。因为煤气计量一般用圆缺孔板，安装时缺口在下，如果装反了缺口在上，孔板前后应取不到差。必须在停机停气后，将孔板重新安装即可。30、判断题在闭环自动调节系统中，反馈是不可缺少的。正确答案：对31、问答题测量特殊介质的压
12、力时，如何选用就地指示压力表？正确答案：对焕、烯、氨及含氨介质的测量，应选用氨用压力表；对氧气的测量，应选用氧气压力表；对硫化氢及含硫介质的测量，应选用抗硫压力表；对剧烈脉动介质的测量（如往复泵出口），宜选用耐振压力表；对粘性介质的测量，宜选用膜片式压力表；对腐蚀性介质（如硝酸、醋酸，其他酸类基碱类）的测量，宜选用耐酸压力表或防腐型膜片式压力表；对强腐蚀且高粘稠、易结晶、含有固体颗粒状介质的测量，宜选用防腐型膜片式压力表，或采用吹气、冲液法测量。32、判断题管道上将孔板方向装反，差压计指示变小。正确答案：对33、单选与热电偶相匹配的补偿导线，在连接时，如果极性接反将使二次仪表指示OOA.偏大B
13、.偏小C.为零D.不变正确答案：B34、问答题试述电-气转换器及电-气阀门定位器在控制系统中的作用。正确答案：电一气转换器是将电信号转换为相应的气信号的一种装置。在控制系统中，如果所使用的控制器是电动控制器，其输出信号为OlOADC或420ADC,但所选择的执行器为气动执行器，其输入信号一般为20100kPa.这时就需要采用电-气转换器，先将控制器的输出电信号转换为相应气信号，才能为气动执行器所接受。电-气阀门定位器除了能将电信号转换为气信号外，还能够使阀杆位移与送来的信号大小保持线性关系，即实现控制器来的输入信号与阀门位置之间关系的准确定位，故取名为定位器。定位器可以使用在阀的不平衡力较大或
14、阀杆移动摩擦力较大等场合，同是还可以利用定位器来改变阀门的流量特性，改变执行器的正、反作用。在分程控制中，利用定位器可以使阀门在不同的信号段范围内作全行程移动。35、单选下面那项不在安全标志四大类中OoA、禁止标志B、防护标志C、警告标志D、指令标志正确答案：B36、判断题不同结构的调节阀，压力恢复系数的情况也不同，压力恢复系数值越小，压力恢复能力越大。正确答案：对37、判面题安装阀门定位器的重要作用就是可以用于消除执行器薄膜和弹簧的不稳定性，以及各可动部份的干摩擦影响，从而提高调节阀的精确定位和可靠性。正确答案：对38、问答题某化工企业70t电炉的24个点的炉壁温度出现故障，现象如下：当电极
15、插入炉料后，三个模块的2个测温点示值全往低的方向跳变，每个模块有一个点从开路到短路跳变，用万用表量电阻两端电压，正常模块的电压为6左右，故障模块的电压在3左右跳变，分析是接线碰壳造成的。问，为什么碰壳的热电阻显示从“开路”到“短路”变化？而其他的显示只往低的方向跳变？正确答案：电炉电极插入后，炉壳电位发生变化产生干扰，由导线碰壳的热电阻，进入该点的信号测量回路，对该点的温度显示产生强烈的干扰，所以碰壳点的影响由最大到最小乱跳变，热电阻四线制中有测量桥路的电源线，因此该干扰使6稳压源负荷变重，输出电压降低，检测桥路的激励电压低了，输聘书信号也会降低，所以未碰壳的热电阻显示的温度往低的方向跳变。39、多选差压变送器的启动顺序是先开启O,然后关闭（），最后打开O.A.正压侧门B.侧门C.平衡门D.负压侧门正确答案：A,C,D40、判断题测量流体压力时，要求取压管口应与工质流速方向垂直，并与设备平齐。正确答案：对41、单选在一恒压的电路中，电阻R增大，电流随之OoA.减小B.增大C.不变D.不一定正确答案：A42、问答题连铸配水的流量调节，根据钢种不同
