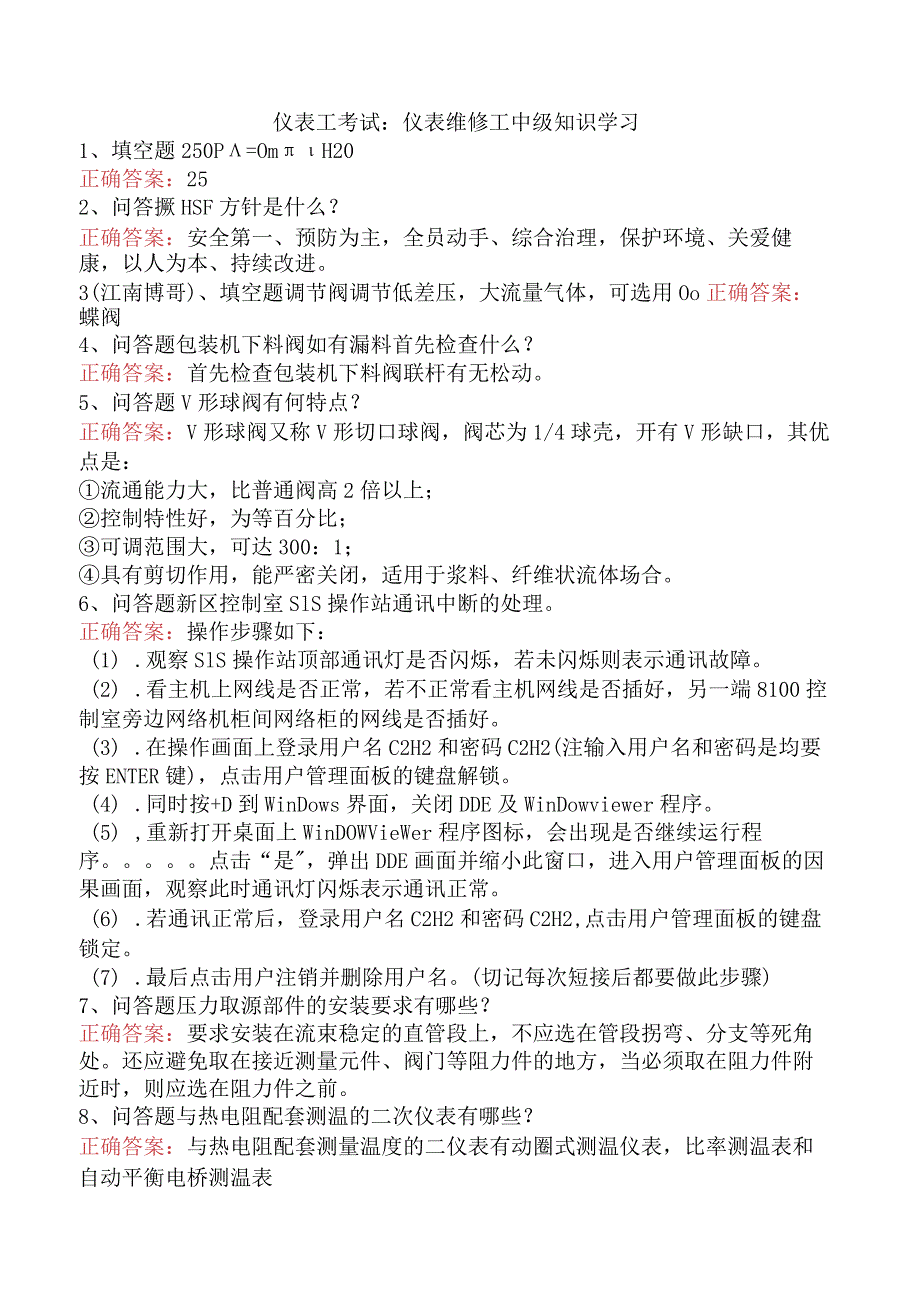

1、仪表工考试:仪表维修工中级知识学习1、填空题250P=OmH20正确答案:252、问答撅HSF方针是什么?正确答案:安全第一、预防为主,全员动手、综合治理,保护环境、关爱健康,以人为本、持续改进。3(江南博哥)、填空题调节阀调节低差压,大流量气体,可选用Oo正确答案:蝶阀4、问答题包装机下料阀如有漏料首先检查什么?正确答案:首先检查包装机下料阀联杆有无松动。5、问答题V形球阀有何特点?正确答案:V形球阀又称V形切口球阀,阀芯为1/4球壳,开有V形缺口,其优点是:流通能力大,比普通阀高2倍以上;控制特性好,为等百分比;可调范围大,可达300:1;具有剪切作用,能严密关闭,适用于浆料、纤维状流体场
2、合。6、问答题新区控制室SlS操作站通讯中断的处理。正确答案:操作步骤如下:(1) .观察SlS操作站顶部通讯灯是否闪烁,若未闪烁则表示通讯故障。(2) .看主机上网线是否正常,若不正常看主机网线是否插好,另一端8100控制室旁边网络机柜间网络柜的网线是否插好。(3) .在操作画面上登录用户名C2H2和密码C2H2(注输入用户名和密码是均要按ENTER键),点击用户管理面板的键盘解锁。(4) .同时按+D到WinDows界面,关闭DDE及WinDowviewer程序。(5) ,重新打开桌面上WinDOWVieWer程序图标,会出现是否继续运行程序。点击“是,弹出DDE画面并缩小此窗口,进入用户

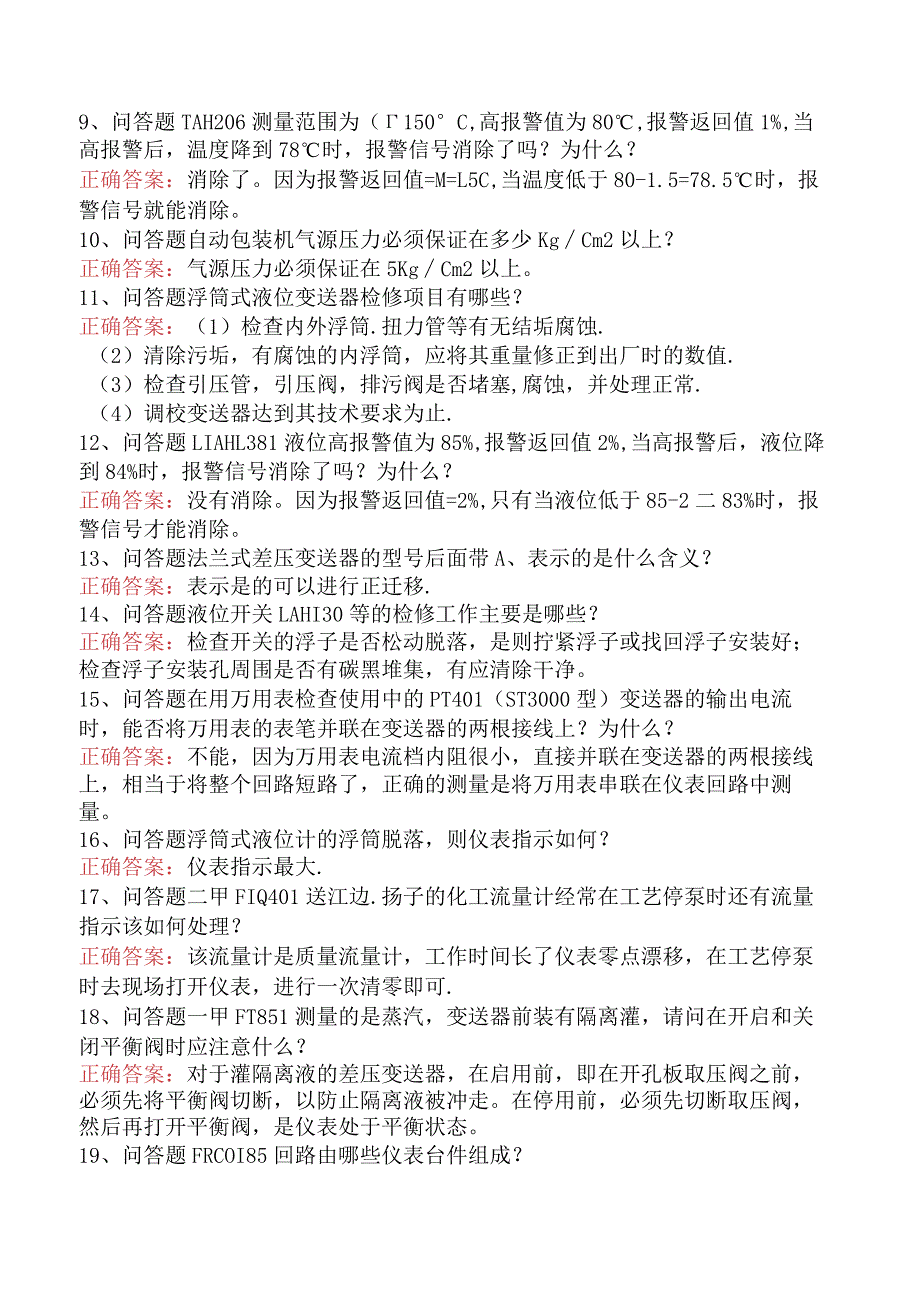

3、管理面板的因果画面,观察此时通讯灯闪烁表示通讯正常。(6) .若通讯正常后,登录用户名C2H2和密码C2H2,点击用户管理面板的键盘锁定。(7) .最后点击用户注销并删除用户名。(切记每次短接后都要做此步骤)7、问答题压力取源部件的安装要求有哪些?正确答案:要求安装在流束稳定的直管段上,不应选在管段拐弯、分支等死角处。还应避免取在接近测量元件、阀门等阻力件的地方,当必须取在阻力件附近时,则应选在阻力件之前。8、问答题与热电阻配套测温的二次仪表有哪些?正确答案:与热电阻配套测量温度的二仪表有动圈式测温仪表,比率测温表和自动平衡电桥测温表9、问答题TAH206测量范围为(150C,高报警值为80,
4、报警返回值1%,当高报警后,温度降到78时,报警信号消除了吗?为什么?正确答案:消除了。因为报警返回值=M=L5C,当温度低于80-1.5=78.5时,报警信号就能消除。10、问答题自动包装机气源压力必须保证在多少KgCm2以上?正确答案:气源压力必须保证在5KgCm2以上。11、问答题浮筒式液位变送器检修项目有哪些?正确答案:(1)检查内外浮筒.扭力管等有无结垢腐蚀.(2)清除污垢,有腐蚀的内浮筒,应将其重量修正到出厂时的数值.(3)检查引压管,引压阀,排污阀是否堵塞,腐蚀,并处理正常.(4)调校变送器达到其技术要求为止.12、问答题LIAHL381液位高报警值为85%,报警返回值2%,当高
5、报警后,液位降到84%时,报警信号消除了吗?为什么?正确答案:没有消除。因为报警返回值=2%,只有当液位低于85-2二83%时,报警信号才能消除。13、问答题法兰式差压变送器的型号后面带A、表示的是什么含义?正确答案:表示是的可以进行正迁移.14、问答题液位开关LAHI30等的检修工作主要是哪些?正确答案:检查开关的浮子是否松动脱落,是则拧紧浮子或找回浮子安装好;检查浮子安装孔周围是否有碳黑堆集,有应清除干净。15、问答题在用万用表检查使用中的PT401(ST3000型)变送器的输出电流时,能否将万用表的表笔并联在变送器的两根接线上?为什么?正确答案:不能,因为万用表电流档内阻很小,直接并联在
6、变送器的两根接线上,相当于将整个回路短路了,正确的测量是将万用表串联在仪表回路中测量。16、问答题浮筒式液位计的浮筒脱落,则仪表指示如何?正确答案:仪表指示最大.17、问答题二甲FIQ401送江边.扬子的化工流量计经常在工艺停泵时还有流量指示该如何处理?正确答案:该流量计是质量流量计,工作时间长了仪表零点漂移,在工艺停泵时去现场打开仪表,进行一次清零即可.18、问答题一甲FT851测量的是蒸汽,变送器前装有隔离灌,请问在开启和关闭平衡阀时应注意什么?正确答案:对于灌隔离液的差压变送器,在启用前,即在开孔板取压阀之前,必须先将平衡阀切断,以防止隔离液被冲走。在停用前,必须先切断取压阀,然后再打开

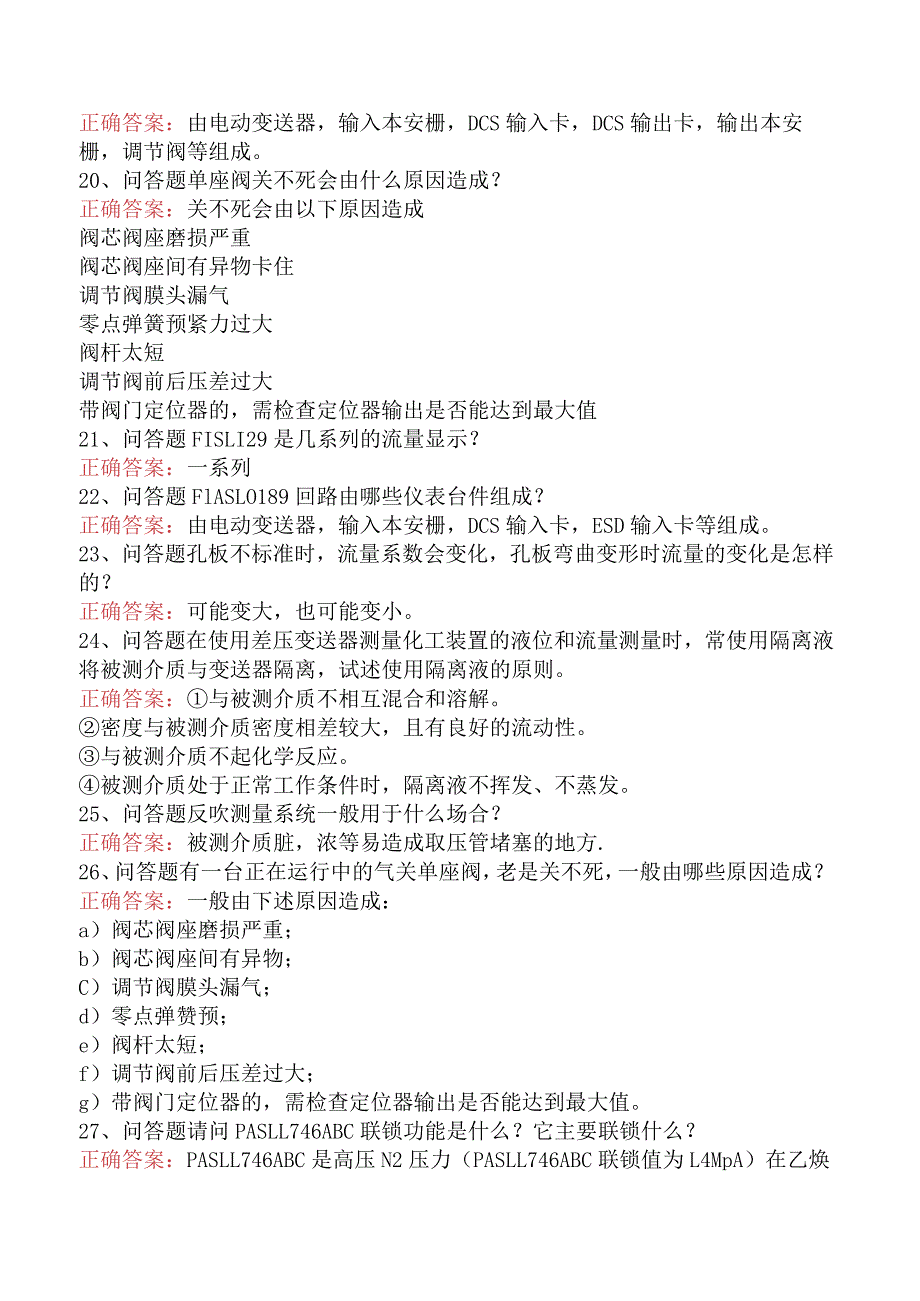

7、平衡阀,是仪表处于平衡状态。19、问答题FRCOI85回路由哪些仪表台件组成?正确答案:由电动变送器,输入本安栅,DCS输入卡,DCS输出卡,输出本安栅,调节阀等组成。20、问答题单座阀关不死会由什么原因造成?正确答案:关不死会由以下原因造成阀芯阀座磨损严重阀芯阀座间有异物卡住调节阀膜头漏气零点弹簧预紧力过大阀杆太短调节阀前后压差过大带阀门定位器的,需检查定位器输出是否能达到最大值21、问答题FISLI29是几系列的流量显示?正确答案:一系列22、问答题FlASLO189回路由哪些仪表台件组成?正确答案:由电动变送器,输入本安栅,DCS输入卡,ESD输入卡等组成。23、问答题孔板不标准时,流量
8、系数会变化,孔板弯曲变形时流量的变化是怎样的?正确答案:可能变大,也可能变小。24、问答题在使用差压变送器测量化工装置的液位和流量测量时,常使用隔离液将被测介质与变送器隔离,试述使用隔离液的原则。正确答案:与被测介质不相互混合和溶解。密度与被测介质密度相差较大,且有良好的流动性。与被测介质不起化学反应。被测介质处于正常工作条件时,隔离液不挥发、不蒸发。25、问答题反吹测量系统一般用于什么场合?正确答案:被测介质脏,浓等易造成取压管堵塞的地方.26、问答题有一台正在运行中的气关单座阀,老是关不死,一般由哪些原因造成?正确答案:一般由下述原因造成:a)阀芯阀座磨损严重;b)阀芯阀座间有异物;C)调
9、节阀膜头漏气;d)零点弹赞预;e)阀杆太短;f)调节阀前后压差过大;g)带阀门定位器的,需检查定位器输出是否能达到最大值。27、问答题请问PASLL746ABC联锁功能是什么?它主要联锁什么?正确答案:PASLL746ABC是高压N2压力(PASLL746ABC联锁值为L4MpA)在乙焕炉是实现三通两断大联锁功能。也就是说在ABC三点中,其中只要任意两点或三点断开,就会大联锁乙焕炉。它作用于老装置的205#工号五个列。28、填空题单位时间内流过的流体以体积表示的称为(),用()表示。正确答案:体积流量;Q29、问答题事故调查处理要坚持哪“四不放过”的原则?正确答案:一是事故原因分析不清不放过;
10、二是责任人员未处理不放过;三是整改措施未落实不放过;四是有关人员未受到教育不放过。30、问答题请叙述PDASHOI90早期着火后的动作过程?正确答案:当K0190发生早期着火后时,PDASH(H90差压迅速上升达到动作值,ECVOI90失电,开始吹氮。在5秒内早期着火熄灭(PDASHO190差压恢复正常),ECV(H90带电,停止吹氮。不会引起K0190小联锁。如果在5秒内早期着火没有熄灭(PDASHo190差压没有恢复正常),K0190小联锁。同时ECVOI90失电20秒后在带电。(也就是吹氮20秒后停止吹氮)31、问答题夹袋器软管破损背压无法产生会造成什么现象?正确答案:会造成自动包装机夹
11、袋失败。32、问答题YS150/170使用了大量的半导体集成电路元件。维修时,机芯抽出或更新机芯插卡时,应防止静电造成的机芯损坏。有那些注意事项?正确答案:1)抽出或插入机芯时,使用IMQ接地线的导电护腕。2)机芯单台保管时,应将其装入导电性高的或防静电的袋子中。3)更换机芯插卡或液晶显示器时,把IMQ电阻一端接地,另一端接到导电性高的电板上,在电板上作业4)没有用导电护腕,导电垫板时,不要用手触摸插卡的上部,框架面,接插件及插针等。33、填空题中控EC、S700系统里HlS代表的是Oo正确答案:操作员站34、问答题一仪表柜要求充气至100PA(表压),今选择了一量程为0200PA的薄膜压力开
12、关,安装在、仪表柜内进行测量,问这种方法是否合理?为什么?若要正确测量,可做怎样改进?正确答案:这种测量方法不合理。因为仪表与仪表柜处于同一压力系统中,所以仪表指示始终为零。改进的办法是将压力开关移至仪表柜外。另一办法是将压力测量改为差压测量,把差压表的另一端与大气相通,侧出仪表柜的表压。35、问答题VAC安全栅是选用什么安全型仪表,它有什么特点正确答案:选用的是P+F本质安全型隔离栅仪表,特点是仪表在正常状态下和故障状态下,电路、系统产生的火花和达到的温度都不会引燃爆炸性混合物。36、问答题有防腐衬里的电磁流量计能安在负压管道上吗?正确答案:不能,否则容易损坏防腐衬里。37、问答题为什么电动
13、仪表中,现场与控制室间采用420mA电流信号?正确答案:因为420mA电流信号适宜远距离传输,可以避免传输导线上的压降损失引起的误差。38、问答题调节阀在维修中应重点检查哪几个部位?正确答案:阀体内壁,有无损伤,耐压和腐蚀。阀芯,是否损伤,与阀杆连接是否紧密。阀座,密封面是否损伤。膜片,“0”型圈和垫圈,填料是否老化。39、问答题节流孔板有那5种取压法?正确答案:1.法兰2.径距3.理论4.管接.5角接。40、问答题同一条管线上若同时有压力一次点和温度一次点,安装时有何要求?正确答案:安装时压力一次点应在温度一次点的上游侧。41、问答?热控测量系统图中,所用下列文字符号各表示什么取源测量点?(
14、1)PE;(2)FE;(3)LE;(4)TE;(5)A、EW正确答案:(1)压力;(2)流量;(3)液位;(4)温度;(5)分析。42、问答题简述热电偶的测温原理。正确答案:热电偶测温的基本原理是热电效应。把任意两种不同的导体(或半导体)连接成闭合回路,如果两接点的温度不等,在回路中就会产生热电动势,形成电流,这就是热电效应。热电偶就是用两种不同的材料一端焊接而成的。焊接的一端叫作测量端,未焊接的一端叫作参考端。如果参考端温度恒定不变,则热电势的大小和方向只与两种材料的特性和测量端的温度有关,且热电势与温度之间有固定的函数关系,利用这个关系,只要测量出热电势的大小,就可达到测量温度的目的。43
