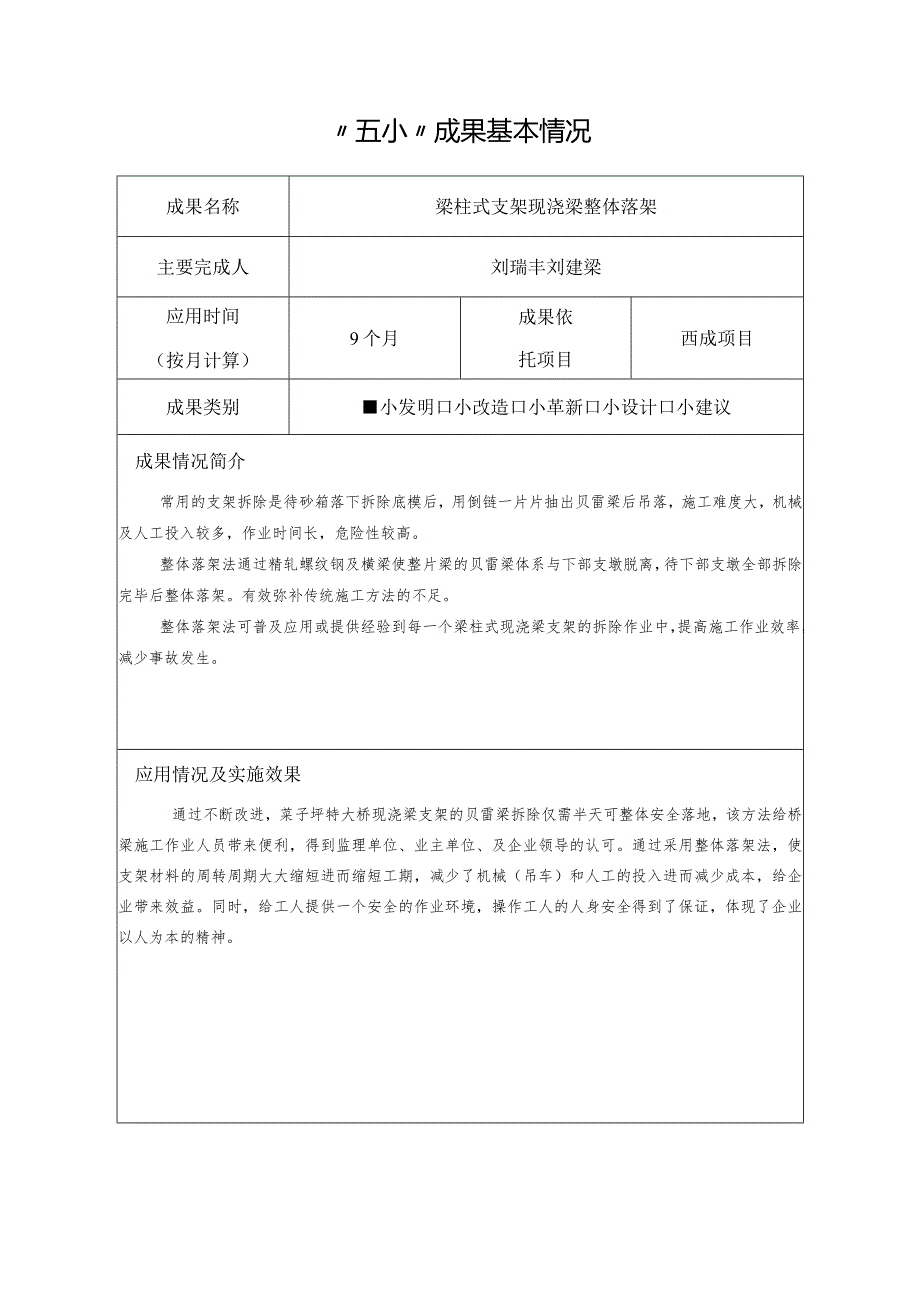

1、中铁十七局集团公司青年五小成果申才艮表成果名称：梁柱式支架现浇梁整体落架主要完成人：刘瑞丰刘建梁申报单位：二公司西成项目2015年01月27日五小成果基本情况成果名称梁柱式支架现浇梁整体落架主要完成人刘瑞丰刘建梁应用时间（按月计算）9个月成果依托项目西成项目成果类别小发明口小改造口小革新口小设计口小建议成果情况简介常用的支架拆除是待砂箱落下拆除底模后，用倒链一片片抽出贝雷梁后吊落，施工难度大，机械及人工投入较多，作业时间长，危险性较高。整体落架法通过精轧螺纹钢及横梁使整片梁的贝雷梁体系与下部支墩脱离，待下部支墩全部拆除完毕后整体落架。有效弥补传统施工方法的不足。整体落架法可普及应用或提供经验到

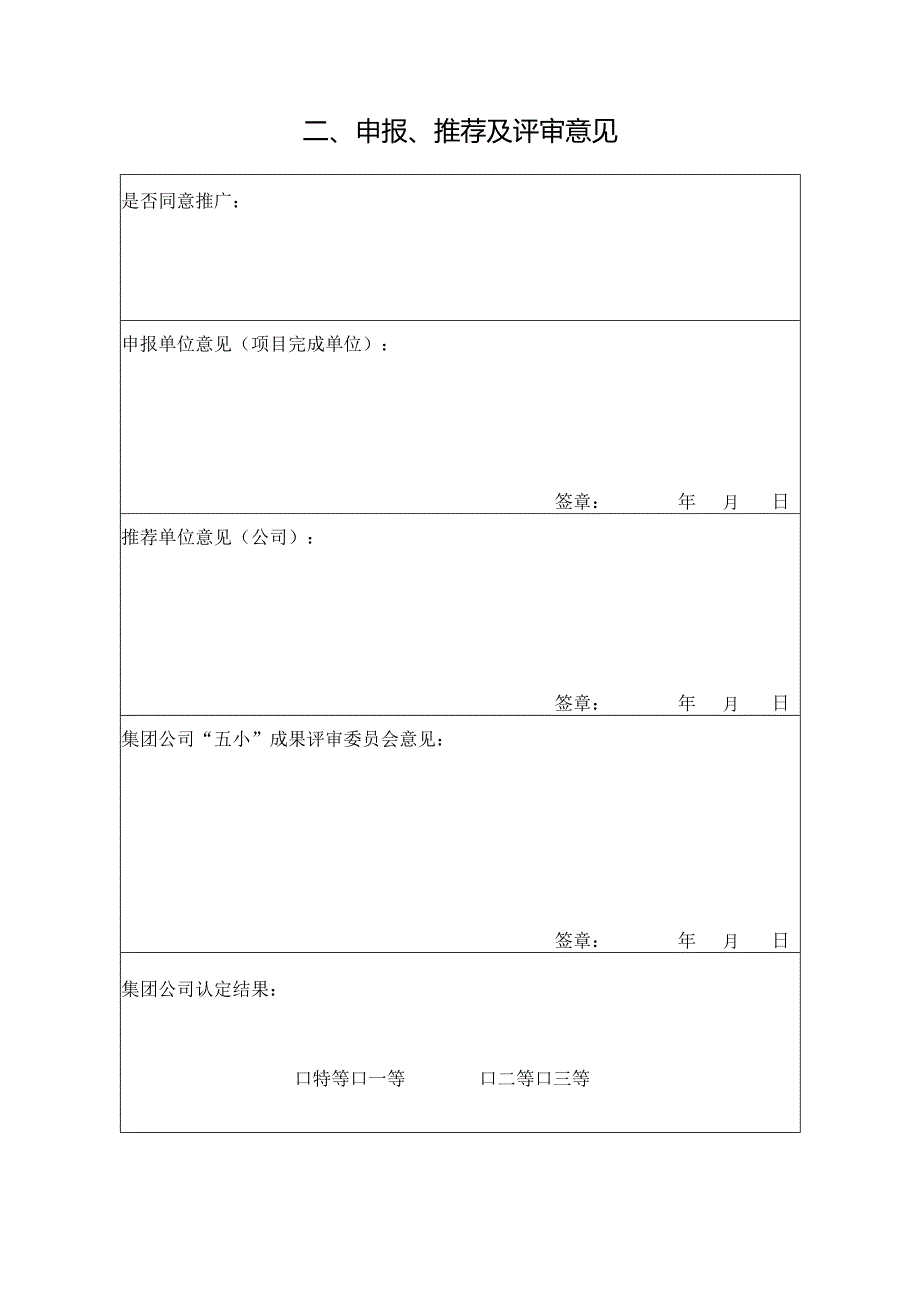

2、每一个梁柱式现浇梁支架的拆除作业中，提高施工作业效率，减少事故发生。应用情况及实施效果通过不断改进，菜子坪特大桥现浇梁支架的贝雷梁拆除仅需半天可整体安全落地，该方法给桥梁施工作业人员带来便利，得到监理单位、业主单位、及企业领导的认可。通过采用整体落架法，使支架材料的周转周期大大缩短进而缩短工期，减少了机械（吊车）和人工的投入进而减少成本，给企业带来效益。同时，给工人提供一个安全的作业环境，操作工人的人身安全得到了保证，体现了企业以人为本的精神。二、申报、推荐及评审意见是否同意推广：申报单位意见（项目完成单位）：签章：年月日推荐单位意见（公司）：签章：年月日集团公司“五小”成果评审委员会意见：签
3、章：年月日集团公司认定结果：口特等口一等口二等口三等三、主要完成人员情况表第1完成人姓名刘瑞丰性别男年龄31工作单位二公司西成项目专业交通工程技术职称工程师技能等级中级职务二工区工程部部长参加研制起止时间2014.42014.5联系电话15193785487主要贡献方案优化、技术整理及总结。第2完成人姓名刘建梁性别男年龄30工作单位二公司西成项目专业铁道工程技术职称工程师技能等级中级职务二工区总工参加研制起止时间2014.42014.5联系电话13572988199主要贡献方案的制定及落实。第3完成人姓名性别年龄工作单位专业技术职称技能等级职务参加研制起止时间联系电话主要贡献梁柱式支架现浇梁整
4、体落架祚去；刻端丰刻毫梁单佐：二公司曲鼠项目1选题理由及目的梁柱式支架常用的贝雷梁拆除作业是待砂箱落下并拆除底模后，用倒链一片片抽出贝雷梁后吊落。施工难度大，机械及人工投入较多，作业时间长,危险性较高。选用整体落架法施工，能减少人工高空作业的时间从而减少事故的发生，能减少吊车及劳动力的投入从而节约成本，能减少支架拆除所需的时间从而提高材料的周转率进而缩短工期。2选题背景西成客专项目二工区菜子坪特大桥设计全为支架现浇梁，根据施工所处地理环境，择优选择梁柱式支架。由于现浇梁数量较多，工期较紧，选择合理的施工方案有利于减小模板及支架的周转周期，有利于节约成本，减少工期。2整体落架法具体施工工艺2.1
5、 施工准备砂箱落下，梁的底模拆除完毕。准备精轧螺纹钢20*8=16Onl（以菜子坪特大桥支架高20田为例），以4-5m长度为宜，精轧螺纹钢连接套筒40个，自制型钢扁担梁4个，双槽钢横梁2个。2.2 贝雷梁的整体固定用扁担梁，精轧螺纹钢，千斤顶，双槽钢横梁固定贝雷梁使之可悬空。具体安装方式参见图1整体落架法安装示意图。图1整体落架法安装示意图2.3 落架前施工准备千斤顶工作，使贝雷梁上升少许，向下扭动旁边的套筒，使贝雷梁与以下的支架分离。用吊车配合，拆除贝雷梁以下支架结构。用挖掘机对梁体以下的场地进行平整，提供贝雷梁下落后的存放场地。2.4 整体落架施工原理整体落架是通过千斤顶的伸缩及套筒的交替
6、作业实现每循环下降千斤顶的自由行程m（若千斤顶自由行程为20cm,则m为略小于20cm）。施工图片参见图2整体落架施工图片施工原理参见图3整体落架法施工原理。2.5 施工注意事项(1)梁体浇筑时需预埋8个预留孔，条件允许时可利用泄水孔。预留孔尺2.6 于连接套筒尺寸L2倍。(2)同一处的2个预留孔不宜过近，具体参照千斤顶的尺寸，以免2个孔工作时相互干扰。(3)预留孔预留时，需检查预留孔的垂直投影面是否在贝雷梁上，如果在，需调整至贝雷梁的空隙中。(4)贝雷梁落架过程中，每一个千斤顶需同步作业，保证双槽钢横梁受力平稳均匀。3整体落架法效益分析通过与传统贝雷梁拆除做以下对比分析整体落架法的效益。见表
