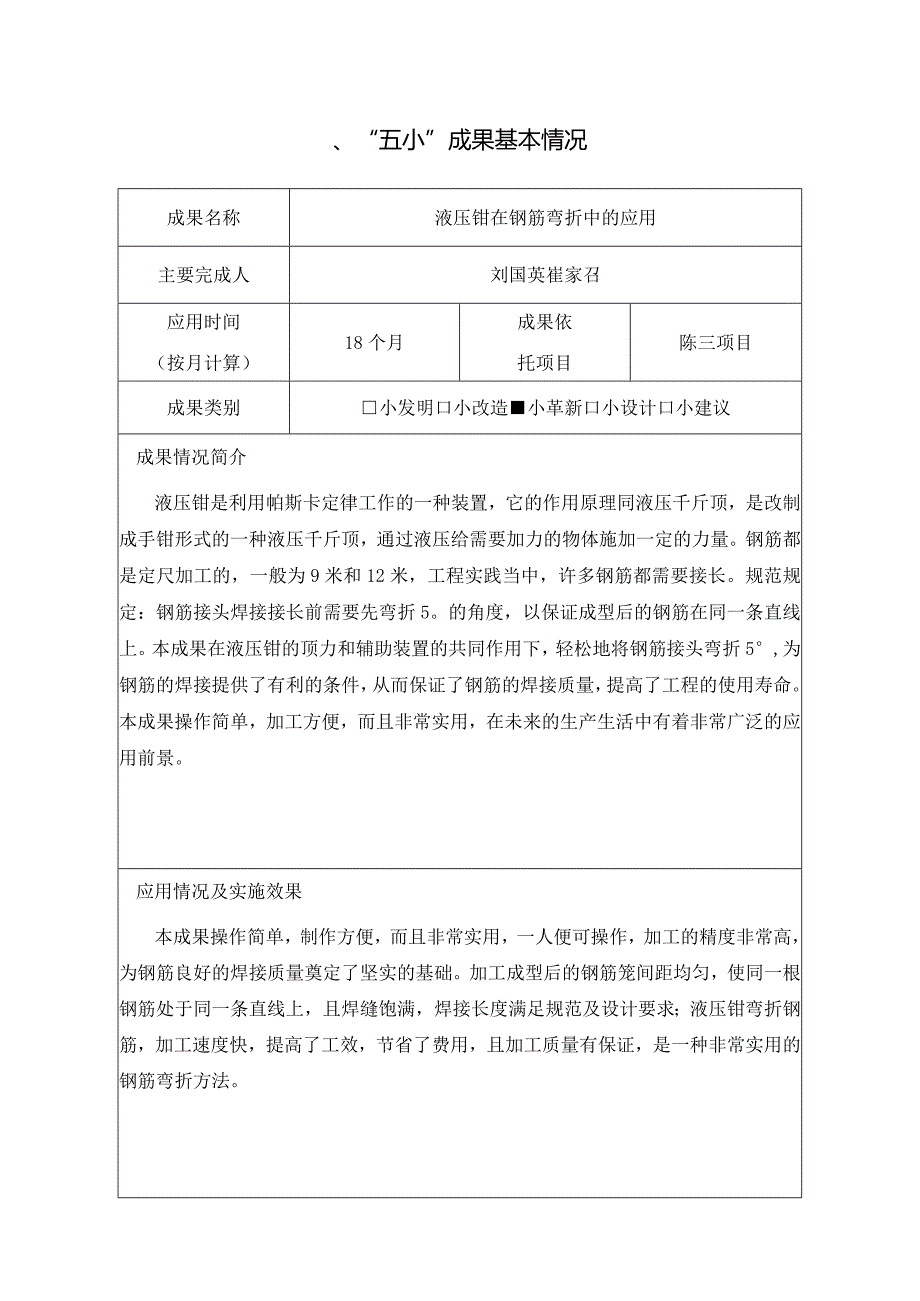

1、中铁十七局集团公司青年“五小”成果申报表成果名称：液压钳在钢筋弯折中的应用主要完成人：刘国英崔家召申报单位：二公司陈三项目2015年4月26日、“五小”成果基本情况成果名称液压钳在钢筋弯折中的应用主要完成人刘国英崔家召应用时间（按月计算）18个月成果依托项目陈三项目成果类别小发明口小改造小革新口小设计口小建议成果情况简介液压钳是利用帕斯卡定律工作的一种装置，它的作用原理同液压千斤顶，是改制成手钳形式的一种液压千斤顶，通过液压给需要加力的物体施加一定的力量。钢筋都是定尺加工的，一般为9米和12米，工程实践当中，许多钢筋都需要接长。规范规定：钢筋接头焊接接长前需要先弯折5。的角度，以保证成型后的钢

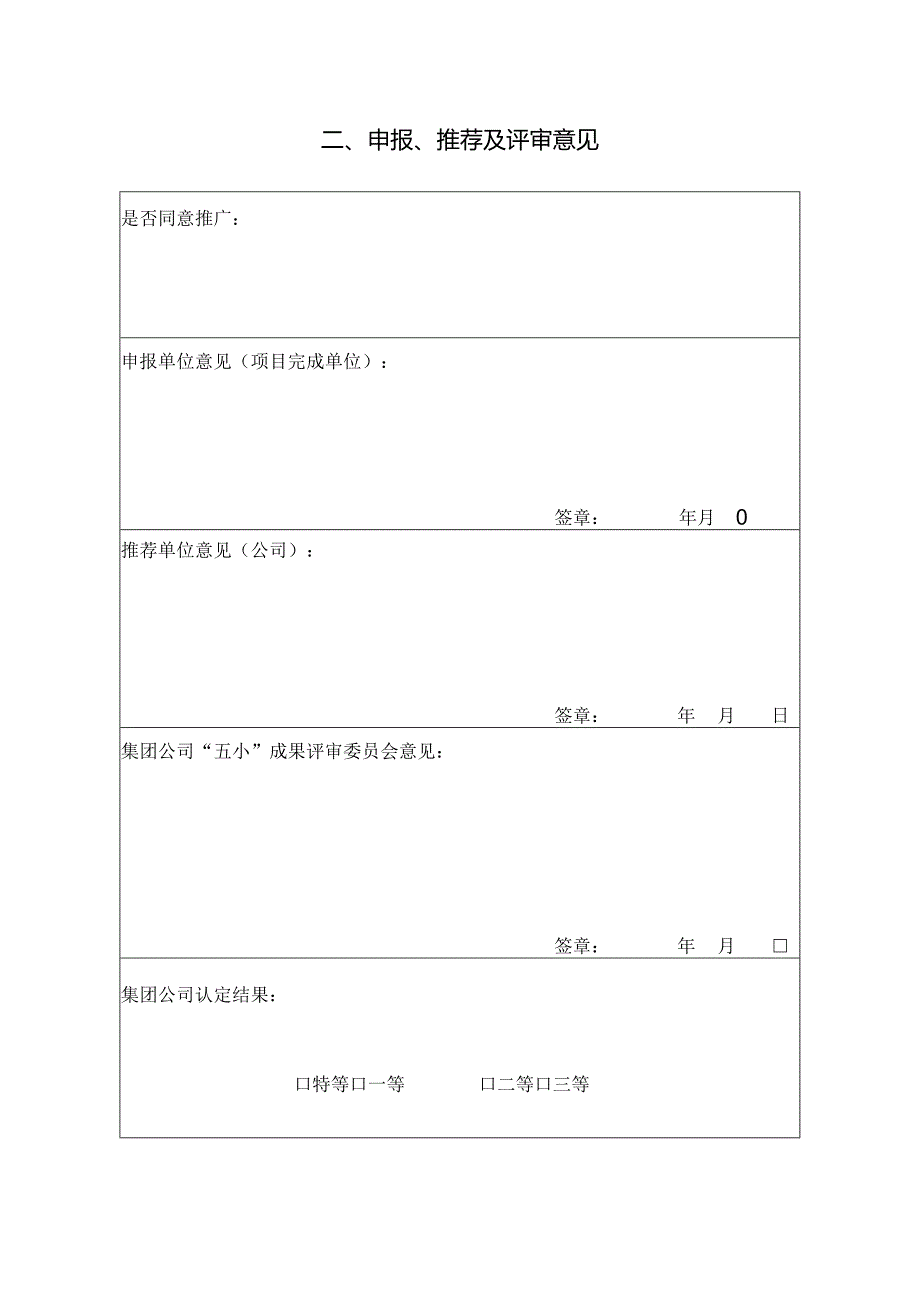

2、筋在同一条直线上。本成果在液压钳的顶力和辅助装置的共同作用下，轻松地将钢筋接头弯折5,为钢筋的焊接提供了有利的条件，从而保证了钢筋的焊接质量，提高了工程的使用寿命。本成果操作简单，加工方便，而且非常实用，在未来的生产生活中有着非常广泛的应用前景。应用情况及实施效果本成果操作简单，制作方便，而且非常实用，一人便可操作，加工的精度非常高，为钢筋良好的焊接质量奠定了坚实的基础。加工成型后的钢筋笼间距均匀，使同一根钢筋处于同一条直线上，且焊缝饱满，焊接长度满足规范及设计要求；液压钳弯折钢筋，加工速度快，提高了工效，节省了费用，且加工质量有保证，是一种非常实用的钢筋弯折方法。二、申报、推荐及评审意见是否
3、同意推广：申报单位意见（项目完成单位）：签章：年月0推荐单位意见（公司）：签章：年月日集团公司“五小”成果评审委员会意见：签章：年月集团公司认定结果：口特等口一等口二等口三等三、主要完成人员情况表第1兀成人姓名刘国英性别男年龄39工作单位二公司陈三项目专业桥梁工程技术职称工程师技能等级职务项目总工参加研制起止时间2013.3-2013.10联系电话18309162979主要贝献成果的提出、装置的设计以及应用。第2士兀成人姓名崔家召性别男年龄27工作单位二公司陈三项目专业铁道工程技术职称助工技能等级职务技，t员参加研制起止时间2013.3-2013.10联系电话15229166164主要贡献参与
4、研制与应用。第3完成人姓名性别年龄工作单位专业技术职称技能等级职务参加研制起止时间联系电话主要贡献液压钳在钢筋弯折着中的应用作者：刻国英雀家6单住；二公司眈三项目一、选题理由钢筋的焊接接长是工程实践当中常见的一道工序。规范规定：钢筋焊接接长，单面焊接长度要求不小于Ioci,双面焊接长度要求不小于5d,且要求钢筋接头的每端都要提前弯折5角度，使接长后的钢筋处于同一条直线上。常规的做法是：由2名工人各执一把管钳，逐一扳弯，费时费力；也有的干脆把钢筋搬到弯曲机上进行弯折，质量有保证，工效有所提高，但不太经济,有点小题大做的味道，一般不可取；还有把钢筋直接放在水泥地上用大锤砸弯的，但是砸出来的质量很难
5、保证，不是长了，就是短了，角度不是大了，就是小了，施工极不规范，导致钢筋焊接长度不够，或者焊接不饱满，形成质量缺陷，影响了工程的使用寿命。二、工作原理液压钳是一个能够产生一定推力的工具，它的形状像把手钳，操作方便。它的作用原理同液压千斤顶，是改制成手钳形式的一种液压千斤顶，由操作手柄、液压系统和定位销三部分构成。加力时，只要拧紧阀门，摇动手柄，传力杆就会前移，从而产生一个很大的推力，常用于电缆的联接。工地上常用液压钳的开口长度为63mm,高度为36三,传力杆的行程为20mmo钳定位销的位置处安装一个辅助装置，辅助装置一定要固定在定位销上，这一点非常重要，因为钢筋的反力是靠固定在液压钳定位销上的
6、辅助装置来传递的。辅助装置的长度为30cm,高度为30nm,宽度应结合液压钳传力杆的行程确定，本成果的宽度为60n三,辅助装置的刚度宜为扳弯钢筋的3倍以上，在辅助装置需要扳弯的一侧设置一个刚性砧子，作为扳弯钢筋的一个支点，另一个支点借助辅助装置。本成果的关键技术就是利用固定在液压钳上的辅助装置作为支撑，利用砧子和辅助装置的另一端形成间隙，并且作为挤压时的支点。当摇动液压钳手柄施加作用力的时候，钢筋就会在顶点的位置处发生折弯，手柄一直摇到摇不动为止，即钢筋表面与辅助装置完全密贴，就获得了钢筋需要的角度(5),这样两根钢筋就可以可靠地进行焊接。三、理论设计就以工地上常用的25钢筋进行举例说明，按照
7、规范要求：双面焊接的长度不小于5d,（即不小于12.5cm）,我们按照13Cm考虑,那么它弯起部分的距离就应该为lL2m,平直部分的长度理论上应为12.95cm（约等于13cm）；这样辅助装置的长度就可以设计为30cm,高度设计为30mn,宽度设计为60mm,并且在辅助装置的中间部位设置一个与液压钳定位销相匹配的限位孔（或者叫定位销孔）。在距辅助装置限位孔12.95Cm位置的一端绑焊一个宽度为12m的砧子，这样辅助装置就制作成功了，考虑到钢筋的反弹性能，砧子的宽度较理论宽度宜多l2mm0把液压钳的定位销拆开，把辅助装置安装上去，这样就可以工作了。把液压钳套到钢筋的一端，使其端头与钢筋砧子平齐，
8、然后拧紧液压阀门，用手摇动液压钳手柄，使传力杆前移顶住钢筋，通过不断加压，使钢筋发生弯曲，待顶点接触到辅助装置时，停止加压，松开液压阀门，传力杆自动复原，取出钢筋，这样便完成了钢筋的弯折。四、制作要点1.辅助装置必须设置定位销孔,辅助装置必须安装在液压钳的定位销上。2 .辅助装置的宽度必须满足液压钳传力杆的行程，高度应能够顺利穿过开口孔。3 .辅助装置的强度、刚度应在被弯曲钢筋的3倍以上，且越轻便越好。4 .辅助装置与弯曲钢筋接触的面应做成平面，便于操作。5 .弯折角度的大小取决于砧子与定位销之间的距离以及砧子的大小。6 .辅助装置既可以外委加工制作，也可以在现场用钢板拼焊。五、应用效果陈三项
9、目在加工班基钢筋笼和承台钢筋的时候采用了此工法，在汛期来临之前，顺利地完成了桩基施工和承台的浇筑，避免了洪水损失，为后续施工创造了有利的施工条件；同时它也使钢筋笼的施工质量有了大幅度的提高，得到了监理、业主的一致好评，并获得了5万元的奖励。本成果成本低，工效高。一个液压钳市场上也就200多元，一个人利用一把液压钳一天能弯400500个接头，常规的做法两个人一天也就200300个接头，工效增加了1倍，用工量减少了一半，省时省力，且操作安全可靠，制作质量有了显著提高，获得了可观的经济效益和良好的社会效应。本成果制作容易，操作简单，且轻巧实用，值得在今后各个施工领域中推广应用。六、总结本成果采用了液压原理，操作容易控制，安全性能好，不会发生机械伤害，是一种不错的钢筋弯折方法。本成果的辅助装置既可以外委加工制作，又可以在现场用钢板拼焊。如果把砧子的宽度加大，可以弯折更大的角度，也可以利用液压钳的这种工作性能解决其他问题，本成果可以广泛地应用于各种工程领域。
