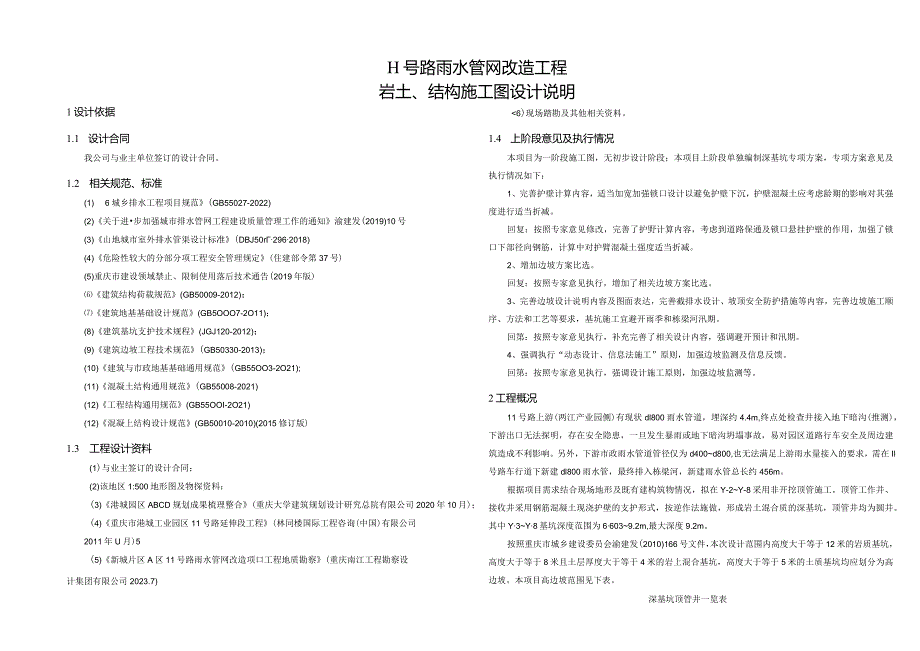

1、H号路雨水管网改造工程岩土、结构施工图设计说明1设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准(1) 6城乡排水工程项目规范(GB55027-2022)(2)关于进步加强城市排水管网工程建设质量管理工作的通知渝建发(2019)10号(3)山地城市室外排水管渠设计标准(DBJ50r2962018)(4)危险性较大的分部分项工程安全管理规定(住建部令第37号)(5)重庆市建设领域禁止、限制使用落后技术通告(2019年版)建筑结构荷载规范(GB50009-2012)：建筑地基基础设计规范(GB5OOO7-2O11)；(8)建筑基坑支护技术规程(JGJ120-2012)
2、；(9)建筑边坡工程技术规范(GB50330-2013)；(10)建筑与市政地基基础通用规范(GB55OO3-2O21);(11)混凝土结构通用规范(GB55008-2021)(12)工程结构通用规范(GB55OOI-2O21)(12)混凝上结构设计规范(GB50010-2010)(2015修订版)1.3 工程设计资料(1)与业主签订的设计合同；(2)该地区1:500地形图及物探资料：(3)港城园区ABCD规划成果梳理整合(重庆大学建筑规划设计研究总院有限公司2020年10月)；(4)重庆市港城工业园区11号路延伸段工程(林同楼国际工程咨询(中国)有限公司2011年U月)5(5)新城片区A区1
3、1号路雨水管网改造项口工程地质勘察(重庆南江工程勘察设计集团有限公司2023.7)多年最大日降雨量为160mmO年平均无霜期为335天，霜冻一般出现在每年小雪至次年立春前后，（即12-1月）轻者地面草丛上白霜，重者水用起薄冰，多发生于每次寒潮过后的晴天。整年多云雾，全年日照时间不超过1276小时，全年日照平均率为25%,8月日照时间最多为平均223小时，IO月平均日照时间20小时。一年内风向最多者为北风，1、4月份有东风，69月份有西南风，12月份有东北风。据历年观测统计，年平均风速为L2ms,最高为4月份达L5ms,最低为H月份仅0.9lms,全年平均风速仅属一级风，但某年7月亦曾发生风速达
4、26.6ms的十级大风。场地东侧为栋梁河，栋梁河发源于渝北区王家镇，经双风桥街道、石坪镇，在江北区唐家沱注入长江。线路横跨段的河道为人工改道后的河道。经观测，梁滩河的河流流速极缓。经访问调查，栋梁河在勘察期间水位为175.41m,现状河水深约2lm.因河床平缓，水流流速极为缓慢。该段河道为人工改道后河道，常年洪水位为181.0m,50年一遇洪水位为191.31m,100年一遇洪水位为193.31。除栋梁河外，拟建管线区域内无河流、溪沟等地表水体。3.2 地形地貌新建雨水管道路线经过地段原属现有市政11号道路之下，管道走向基本与道路走向致，经人类工程活动的改造，拟建场地地势平坦。现有地面高程最高
5、处位于管道线路起点处，最高处高程约193.1m：现有地面最低处位于桥梁河河面，河面标高175.41m,河床标高约173.21m。场区内般地形坡角I05,一般3,栋梁河岸坡为人工开挖形成的边坡，地形坡角般3550,局部呈陡坎状。3.3 地质构造勘察区位南温泉背斜北倾未端近轴部，岩层呈单斜产出，岩层产状：312/56,据调查及钻探揭露，岩层呈中厚层，层间结构面连续平整，平直光滑，贯通性好。在砂、泥岩接触面般有粘土等泥化夹层，同类岩接触面一般无充填或偶有粘土、铁质等粘附。边坡临空面附近，砂泥岩接触面处雨后布地下水渗出。岩层面结合很差，为软弱结构面。场地内主要发育两组构造裂隙：1）52/66。，闭合,
6、间距L243m,延伸09-3.2m,裂面宽度35mm,泥质充填，裂面较平直，结合程度很差，属软弱结构面：1.1 143/84,闭合，间距L2-26m,延伸般0.72.3m,裂面宽度55mm,白色泥质充填，裂面较平直，结合程度很差，属软弱结构面。根据现场调查结合区域地质资料分析，场区内无断层及活动性大断裂通过，地质构造简单。据中国地震动参数区划图（GBI8306-2015）及建筑抗震设计规范（GB50011-2010）（2016年版）,场区地震动峰位加速度0.05g,抗震设防烈度为6度。3.4 地层岩性根据区域地质资料和本次勘察的调查及勘探揭露，场地内出露的土层主要为第四系人工填土层（Q4ml）
7、、下伏岩层为侏罗系中统沙溪庙组（J2s）岩层，现由新到老分述如下：1、第四系（Q4）(1)素填土(Q4ml)：褐色，结构松散稍密，稍湿，主要由砂、泥岩碎块石夹少量粉质粘土组成。碎石粒径350mm,局部达50cm,土石比6:47:3。为修建道路时回填，该层厚度般0.9m(ZY09)15.7m(ZY16),回填时间大于10年。(2)残坡积粉质粘土层(Q4d+dl):红褐色，可塑状，稍有光泽，干强度中等，韧性中等，无摇震反应。多分布于场地东侧素填土之下，钻探揭露该层厚度2.4m(ZYll)9.7In(ZYI5)。粉质粘土层中局部夹砂玳，呈黄色，主要集中在ZYl6、ZYI7,推测为原河道附近。2、侏罗
8、系中统沙溪庙组(J2s)(D泥岩(J2s-Ms)：紫红色，泥质结构，中厚层状构造，矿物成份主要为粘土矿物，部分含砂质重，质软，易风化崩解。本次勘察揭露厚度l9m(ZY04)19.lm(ZYOl)。据勘探资料，泥岩分布于整个场地。(2)砂岩(J2s-Ss)：灰色，中细粒结构，中厚层状构造，主要矿物为长石、石英，暗色矿物次之。钙质、泥质股结，部分含泥质重。本次揭露厚度L6m(ZY03)-6.2m(ZY04)据勘探资料，砂岩以互层形式零星分布。3、基岩面及强风化层特征经地面调查和钻探揭露，拟建场区的基岩面起伏较平缓，基岩面埋深较浅，场地中基岩强风化层厚度为1.2m(ZY02)2.4m(ZY14),经
9、钻探揭露，其岩芯相对破碎，多呈碎块状、短柱状，岩石强度低。强风化层底界随基岩面起伏而起伏，岩土界而倾角一般315,局部较陡。中风化岩芯较完整，多呈柱状，岩质断口新鲜，锤击声哑。3.5 水文地质条件1、场地地下水情况勘察区发育有栋梁河，除此之外无其他地表水体。场区含水岩组主要为第四系松散堆积层和侏罗系中统沙溪庙组(J2s)砂岩，粉质粘.上、泥岩为相对隔水层，地下水类型主要为第四系松散堆积层孔隙水和基岩裂隙水。根据野外地质调查及钻探揭露，场地内地下水主要为第四系土层孔隙水和基岩裂隙水。(1)第四系孔隙水该类型地下水主要分布于第四系素填土中。地下水主要接受人气降雨补给，在临河区域和原河道区域地下水受
10、河水补给。地表水，地下水均为就近补给、迳流，排泄于与之相邻的地形较低的凹地和区域地下水的排泄基准面一一栋梁河，但由于部分地段厚度较大，在雨季及暴雨条件下，填上厚度较大且连续地段会存在一定量的上层滞水，该地下水具有分布不连续、随李节变化大、动态不稔定等特征；(2)基岩裂隙水主要分布于基岩强风化带裂隙及中等风化带构造裂隙中，主要接受大气降水补给。砂岩裂隙张开多无充填，为透水层，其导水及富水性一般。大气降水由地表入渗进入裂隙，向低洼处排泄，具就地补给，就近排泄，分布不连续，不均匀的特点。(3)地下水的补、迳、排关系拟建场地地下水主要受大气降水补给，受季节、气候和地形地貌影响大，地势相对高的地方无稳定地下水位，地势相对较低地下水水位相对稳定；大气降水由地表入渗，进入基岩风化裂隙、构造裂隙及.上层中，向场地低洼处排泄。临河区域以及原河道区域地下水受河水补给，随河水位涨跌，地下水较丰富，地下水主耍储存在填土内。2、地下水水量本次勘察在对所有钻孔进行简易水文地质观测，将钻孔中钻探循环水提干后，仅地势低洼处钻孔存在少量松散水和基岩裂隙水外，大部分钻孔水位基本无变化。钻孔地下水位览表孔号孔口高程(m)水位埋深(m)ZY16191.7014.4对该钻孔进行简易提水试验，水位下降迅速，恢夏速度十分缓慢，说明该层地下水水量较小。虽然勘察期间多
