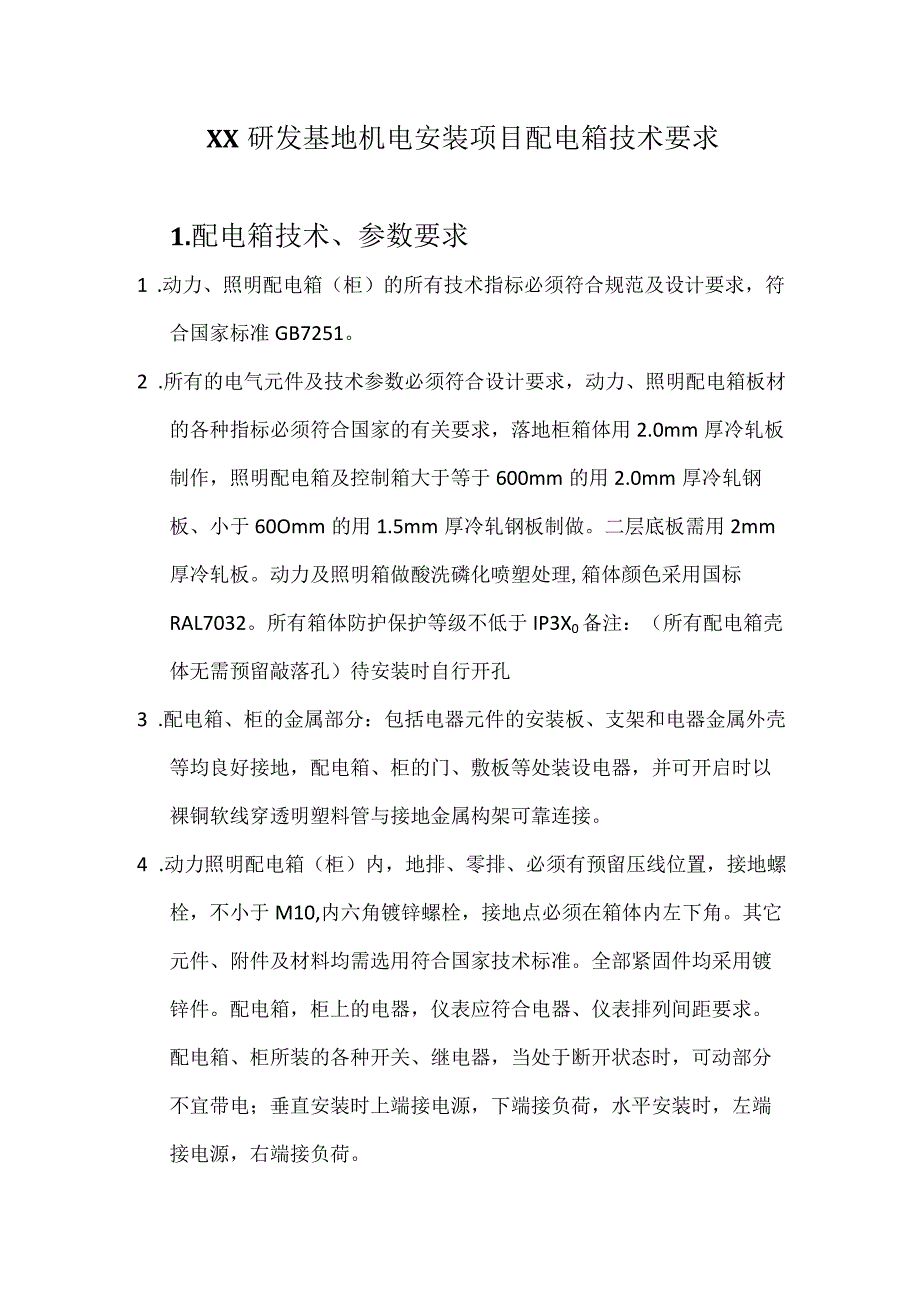

1、XX研发基地机电安装项目配电箱技术要求1.配电箱技术、参数要求1 .动力、照明配电箱（柜）的所有技术指标必须符合规范及设计要求，符合国家标准GB7251。2 .所有的电气元件及技术参数必须符合设计要求，动力、照明配电箱板材的各种指标必须符合国家的有关要求，落地柜箱体用2.0mm厚冷轧板制作，照明配电箱及控制箱大于等于600mm的用2.0mm厚冷轧钢板、小于60Omm的用1.5mm厚冷轧钢板制做。二层底板需用2mm厚冷轧板。动力及照明箱做酸洗磷化喷塑处理,箱体颜色采用国标RAL7032。所有箱体防护保护等级不低于IP3X0备注：（所有配电箱壳体无需预留敲落孔）待安装时自行开孔3 .配电箱、柜的金
2、属部分：包括电器元件的安装板、支架和电器金属外壳等均良好接地，配电箱、柜的门、敷板等处装设电器，并可开启时以裸铜软线穿透明塑料管与接地金属构架可靠连接。4 .动力照明配电箱（柜）内，地排、零排、必须有预留压线位置，接地螺栓，不小于M10,内六角镀锌螺栓，接地点必须在箱体内左下角。其它元件、附件及材料均需选用符合国家技术标准。全部紧固件均采用镀锌件。配电箱，柜上的电器，仪表应符合电器、仪表排列间距要求。配电箱、柜所装的各种开关、继电器，当处于断开状态时，可动部分不宜带电；垂直安装时上端接电源，下端接负荷，水平安装时，左端接电源，右端接负荷。5 .动力照明配电箱内的配线须按设计图纸相序分色。配电箱

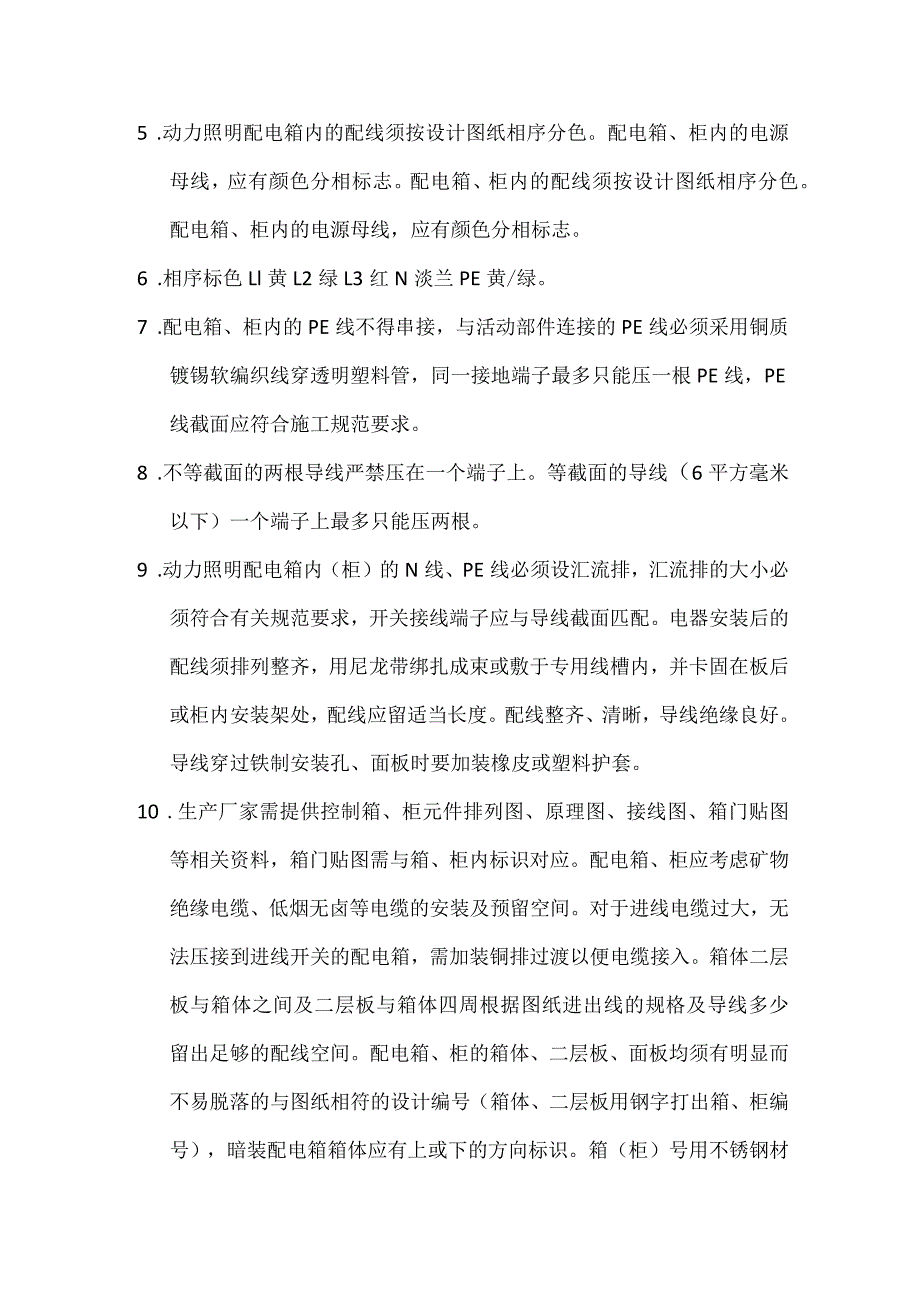

3、、柜内的电源母线，应有颜色分相标志。配电箱、柜内的配线须按设计图纸相序分色。配电箱、柜内的电源母线，应有颜色分相标志。6 .相序标色Ll黄L2绿L3红N淡兰PE黄/绿。7 .配电箱、柜内的PE线不得串接，与活动部件连接的PE线必须采用铜质镀锡软编织线穿透明塑料管，同一接地端子最多只能压一根PE线，PE线截面应符合施工规范要求。8 .不等截面的两根导线严禁压在一个端子上。等截面的导线（6平方毫米以下）一个端子上最多只能压两根。9 .动力照明配电箱内（柜）的N线、PE线必须设汇流排，汇流排的大小必须符合有关规范要求，开关接线端子应与导线截面匹配。电器安装后的配线须排列整齐，用尼龙带绑扎成束或敷于专
4、用线槽内，并卡固在板后或柜内安装架处，配线应留适当长度。配线整齐、清晰，导线绝缘良好。导线穿过铁制安装孔、面板时要加装橡皮或塑料护套。10 .生产厂家需提供控制箱、柜元件排列图、原理图、接线图、箱门贴图等相关资料，箱门贴图需与箱、柜内标识对应。配电箱、柜应考虑矿物绝缘电缆、低烟无卤等电缆的安装及预留空间。对于进线电缆过大，无法压接到进线开关的配电箱，需加装铜排过渡以便电缆接入。箱体二层板与箱体之间及二层板与箱体四周根据图纸进出线的规格及导线多少留出足够的配线空间。配电箱、柜的箱体、二层板、面板均须有明显而不易脱落的与图纸相符的设计编号（箱体、二层板用钢字打出箱、柜编号），暗装配电箱箱体应有上或

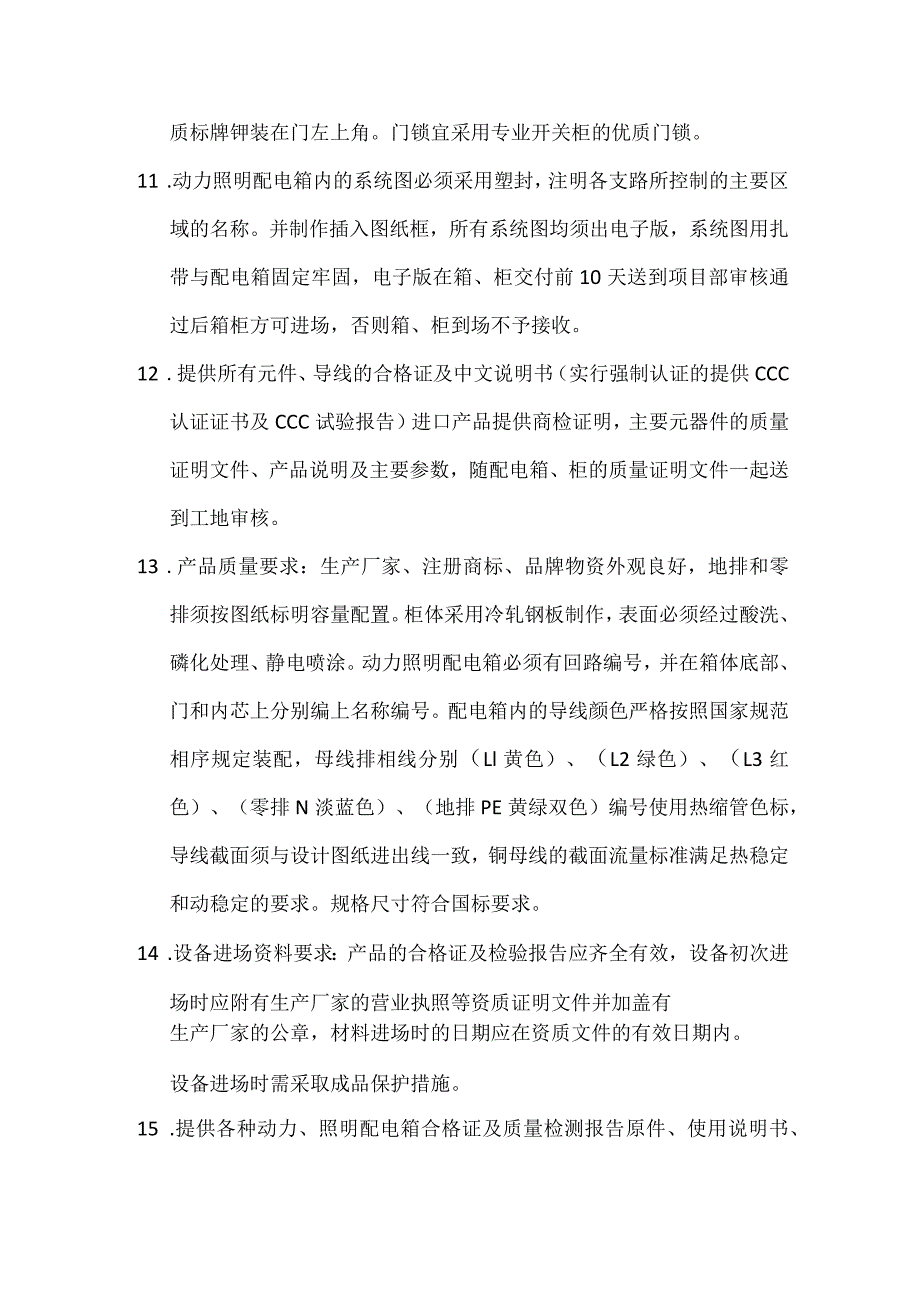

5、下的方向标识。箱（柜）号用不锈钢材质标牌钾装在门左上角。门锁宜采用专业开关柜的优质门锁。11 .动力照明配电箱内的系统图必须采用塑封，注明各支路所控制的主要区域的名称。并制作插入图纸框，所有系统图均须出电子版，系统图用扎带与配电箱固定牢固，电子版在箱、柜交付前10天送到项目部审核通过后箱柜方可进场，否则箱、柜到场不予接收。12 .提供所有元件、导线的合格证及中文说明书（实行强制认证的提供CCC认证证书及CCC试验报告）进口产品提供商检证明，主要元器件的质量证明文件、产品说明及主要参数，随配电箱、柜的质量证明文件一起送到工地审核。13 .产品质量要求：生产厂家、注册商标、品牌物资外观良好，地排和
6、零排须按图纸标明容量配置。柜体采用冷轧钢板制作，表面必须经过酸洗、磷化处理、静电喷涂。动力照明配电箱必须有回路编号，并在箱体底部、门和内芯上分别编上名称编号。配电箱内的导线颜色严格按照国家规范相序规定装配，母线排相线分别（Ll黄色）、（L2绿色）、（L3红色）、（零排N淡蓝色）、（地排PE黄绿双色）编号使用热缩管色标，导线截面须与设计图纸进出线一致，铜母线的截面流量标准满足热稳定和动稳定的要求。规格尺寸符合国标要求。14 .设备进场资料要求：产品的合格证及检验报告应齐全有效，设备初次进场时应附有生产厂家的营业执照等资质证明文件并加盖有生产厂家的公章，材料进场时的日期应在资质文件的有效日期内。设
7、备进场时需采取成品保护措施。15 .提供各种动力、照明配电箱合格证及质量检测报告原件、使用说明书、保修证书等；以上所有资料一式五份，且均必须在有效期内。资料内的字迹及公章清晰，容易辨识。16 .元器件品牌说明:塑壳、微断等用施耐德品牌（型号及技术参数不得低于原图纸设计）；双电源采用施耐德品牌;电度表选择时与建设单位对接，保证楼内电表能统一计量；配电箱内提供风机、水泵等设备的预留接口，保证能实现设备手自动、启停、故障报警等状态的功能，以上配套系统均含主机设备，满足设计要求，其余附属器件以图纸设计品牌为准,图纸未显示型号的可由厂家自行选择。如未按规定要求报价视为作废标处理。17 .应急照明箱箱体应
8、有明显标志，并作防火处理。18 .所有向消防设备供电的配电盘盘面均应加注“消防”标志。2.资料要求1 .乙方应提供乙方公司营业执照、组织机构代码证、税务登记证、安全生产许可证、当地电业局备案资料复印件一式五份。2 .产品的合格证及检验报告应齐全有效，材料初次进场时应附有生产厂家的营业执照等资质证明文件并加盖有生产厂家的公章，材料进场时的日期应在资质文件的有效日期内。对应每批每种规格的产品应有相应的合格证及检验报告，产品检验报告应为政府法定检测部门的检验报告。合格证及检验报告均要求为原件，并有生产厂家的公章。3 .材料进场后应该提供相应的合格证及质量检测报告原件、使用说明书、保修证书等；其中检验报告、合格证一式八份，且均必须在有效期内。资料内字迹及公章清晰，容易辨识。3.资料要求1 .报价需要提供详细清单，配电箱数量以我公司清单数量为准；2 .如有报价问题联系我司人员，陈军，电话：18910436979；3 .未注明产品品牌要求完全依照设计图纸报价。
