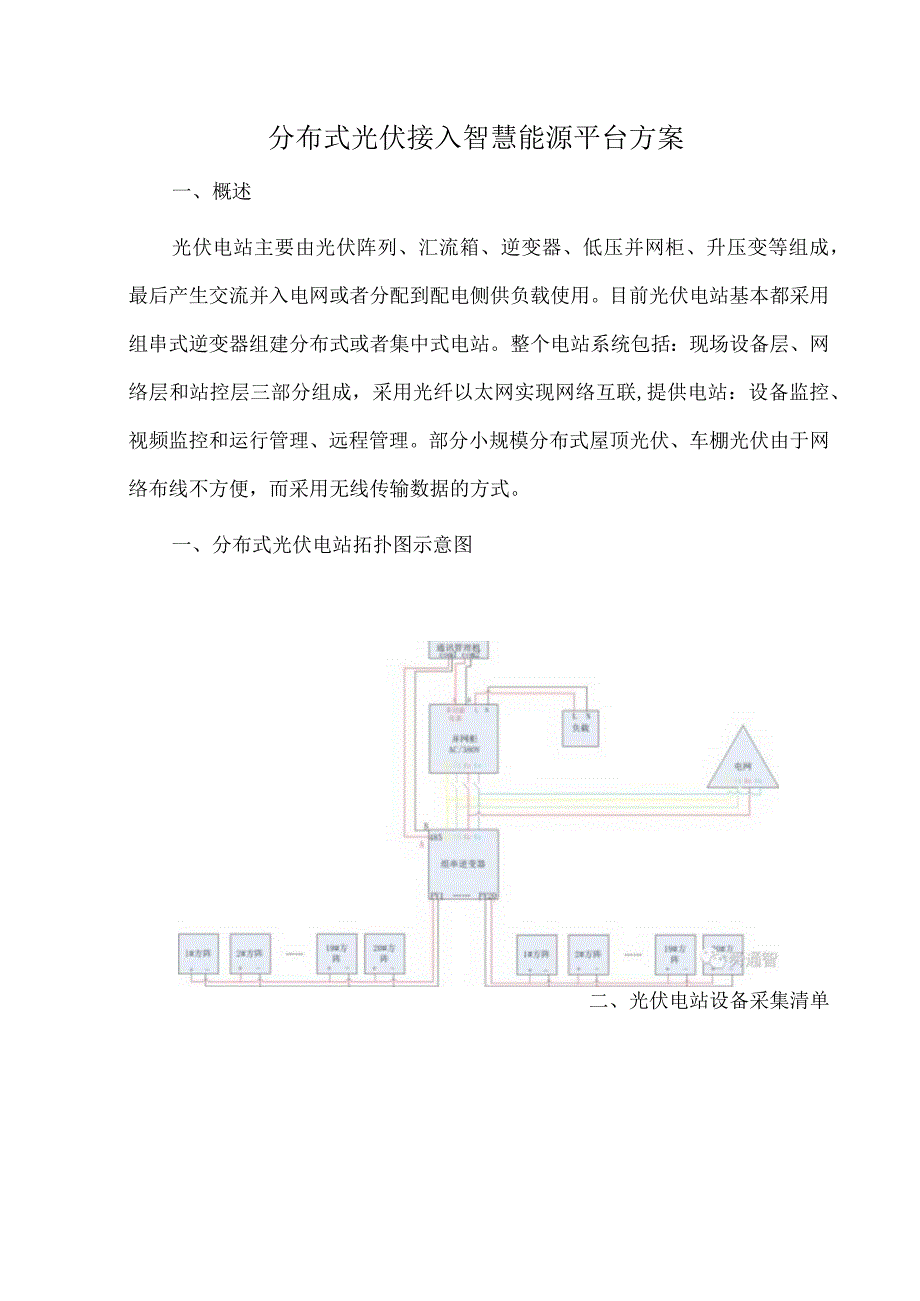

1、分布式光伏接入智慧能源平台方案一、概述光伏电站主要由光伏阵列、汇流箱、逆变器、低压并网柜、升压变等组成，最后产生交流并入电网或者分配到配电侧供负载使用。目前光伏电站基本都采用组串式逆变器组建分布式或者集中式电站。整个电站系统包括：现场设备层、网络层和站控层三部分组成，采用光纤以太网实现网络互联,提供电站：设备监控、视频监控和运行管理、远程管理。部分小规模分布式屋顶光伏、车棚光伏由于网络布线不方便，而采用无线传输数据的方式。一、分布式光伏电站拓扑图示意图二、光伏电站设备采集清单序号设备用途配置1逆变器光伏发电系统主要监控设备,监控逆变器的工况、发电量等数据，控制逆变器的工作状态必选2并网柜统计并

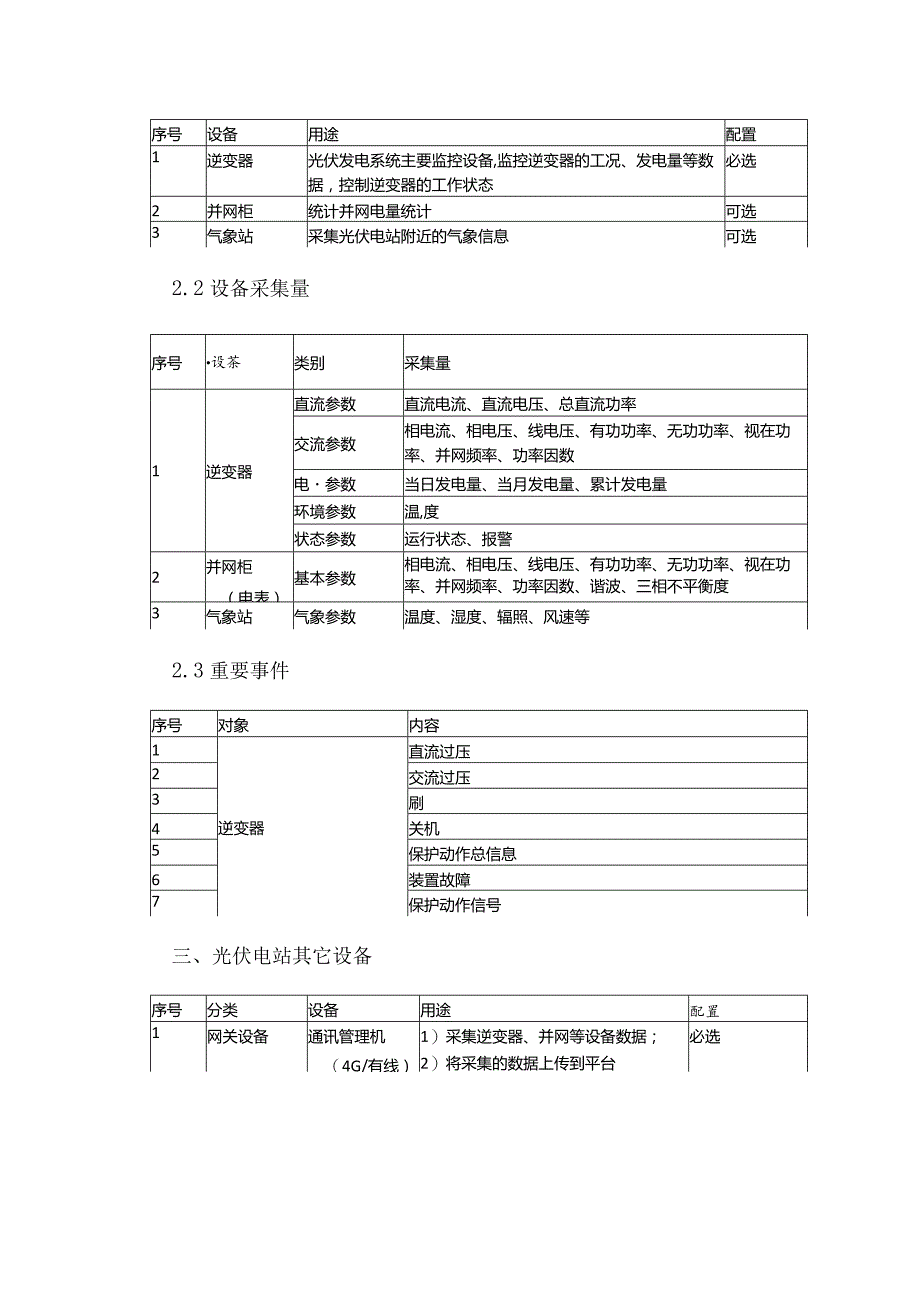

2、网电量统计可选3气象站采集光伏电站附近的气象信息可选2.2设备采集量序号设茶类别采集量1逆变器直流参数直流电流、直流电压、总直流功率交流参数相电流、相电压、线电压、有功功率、无功功率、视在功率、并网频率、功率因数电参数当日发电量、当月发电量、累计发电量环境参数温,度状态参数运行状态、报警2并网柜（电表）基本参数相电流、相电压、线电压、有功功率、无功功率、视在功率、并网频率、功率因数、谐波、三相不平衡度3气象站气象参数温度、湿度、辐照、风速等2.3重要事件序号对象内容1逆变器直流过压2交流过压3刷4关机5保护动作总信息6装置故障7保护动作信号三、光伏电站其它设备序号分类设备用途配置1网关设备通讯

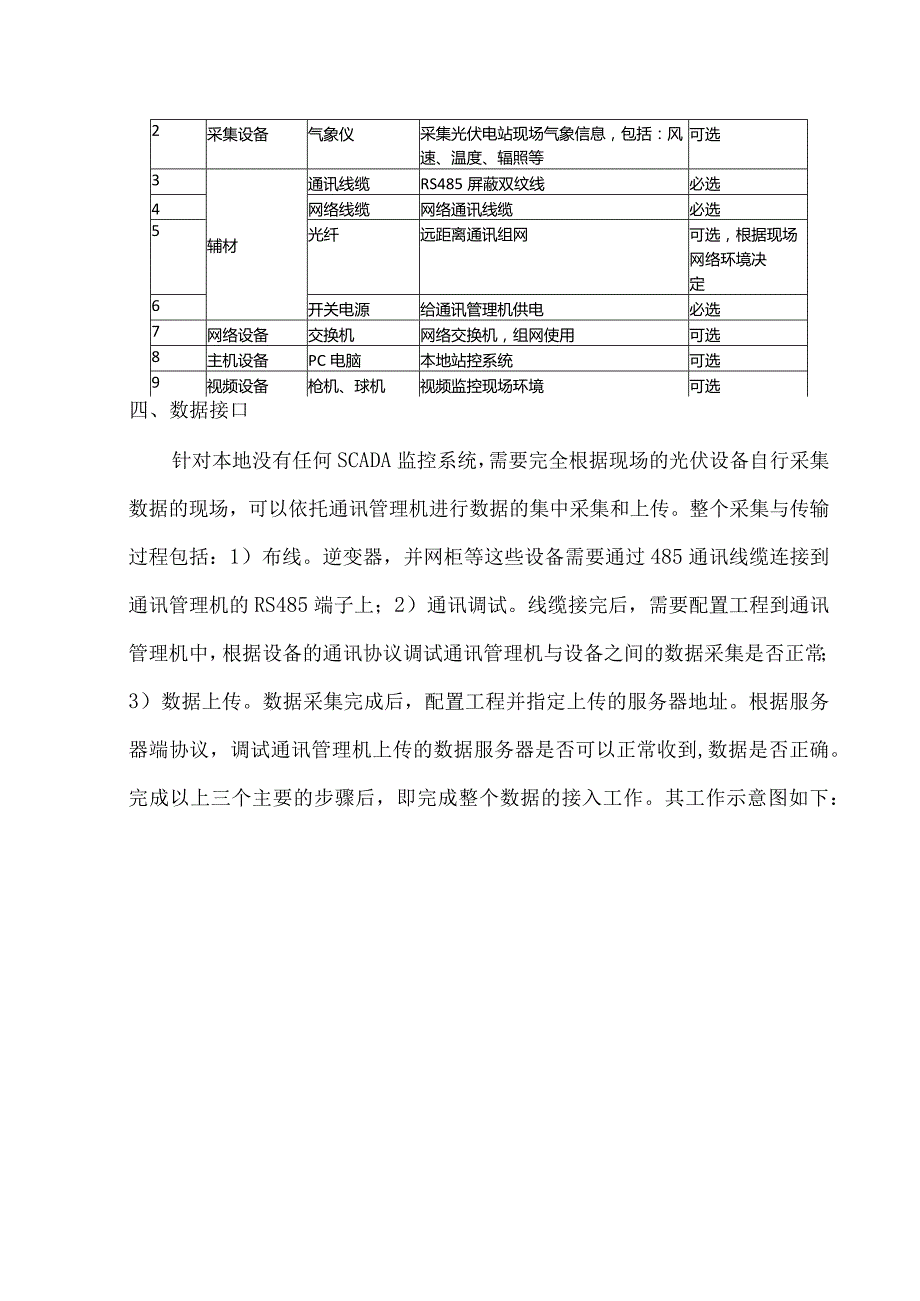

3、管理机（4G/有线）1）采集逆变器、并网等设备数据；2）将采集的数据上传到平台必选2采集设备气象仪采集光伏电站现场气象信息，包括：风速、温度、辐照等可选3辅材通讯线缆RS485屏蔽双纹线必选4网络线缆网络通讯线缆必选5光纤远距离通讯组网可选，根据现场网络环境决定6开关电源给通讯管理机供电必选7网络设备交换机网络交换机，组网使用可选8主机设备PC电脑本地站控系统可选9视频设备枪机、球机视频监控现场环境可选四、数据接口针对本地没有任何SCADA监控系统，需要完全根据现场的光伏设备自行采集数据的现场，可以依托通讯管理机进行数据的集中采集和上传。整个采集与传输过程包括：1）布线。逆变器，并网柜等这些设
4、备需要通过485通讯线缆连接到通讯管理机的RS485端子上；2）通讯调试。线缆接完后，需要配置工程到通讯管理机中，根据设备的通讯协议调试通讯管理机与设备之间的数据采集是否正常；3）数据上传。数据采集完成后，配置工程并指定上传的服务器地址。根据服务器端协议，调试通讯管理机上传的数据服务器是否可以正常收到,数据是否正确。完成以上三个主要的步骤后，即完成整个数据的接入工作。其工作示意图如下：JJ4.1舜通通讯管理机的特点硬件特性1）丰富的数据接口，RS232、RS485、以太网等多种接口2）支持2G、4G无线网络3）支持USB接口，可以通过其更新通讯管理机的工程配置、更新更新4）支持SD卡扩展存储空
5、间5）支持一键重启6）宽电压，支持9V-40V7）工作温度：-10到75摄氏度8）存储温度：-20到80摄氏度9）工作湿度：10%RH到90%RH无凝霜10）抗震性能：符合IEC61131-2标准11）抗静电性能:2.5kv,符合EN61000-4-2、3级标准12）认证标准：EN55011ClassA、EN6000-6-2、CE、FCC软件特性1）内置组态软件，可以通过配置的方式实现与各类设备的互联互通2）内置实时数据库，可以完成数据的统一转换、存储、报警、计算3）内置关系数据库，可以实现数据的本地存储4）内置驱动监视功能，可以监视采集、上传驱动与设备交互的报文5）内置丰富的协议，包括：IE
6、C60870T01、IEC60870-103IEC60870-103.InOdbUSRTU、modbusTCPmodbusASCIRDLT/645-1997、DLT/645-2007、CDT、各省市建筑能耗协议等6）支持通过远程方式维护管理机，包括：更新配置、设备重启、校时等操作7）支持断点数据上传、数据加密等五、通讯管理机5.1通讯管理机安装示意图22。V电源空开通讯管理机5.3通讯管理机米集协议序号类型厂家设备型号协议30传感器建大仁科土壤温度水分RS-WS-NOl-TRmodbusRTI31土壤水分传感器RS-SD-I20-TRmodbusRTU32土壤电导率温度水分三合一Rs-ECTH
7、-NOI-TR-ImodbusRTI33光照强度RS-GZ*-*-2modbusRTU34风速传感器RS-FS-*modbusRTU35电表深圳科陆科陆DSZ719DLT645,1997200736DTS720DLT645_1997/200737DTZY719-ZDLT645997/200738长沙威胜威胜DTSD341-MB3DI,T645modbusRTU39DSSD331-U9DLT64540DSSD331-9DDLT64541DDSF102-ZDLT64542杭州华立华立HL624E-9SYmodbusRTU43DTSF545modbusRTU44DSSF535DLT64545DSSD
8、719-G2DLT64546厦门宇控宁控YK102modbusRTU47安科利安科利modbusRTU48正泰正泰modbusRTU49深圳中电中电modbusRTL50珠海派诺派诺modbusRTL51安科瑞安科瑞PZ系歹UmodbusRTU52广东雅达雅达YD2020modbusRTU53福州需求侧电PDSMPDSM-IOmodbusRT力54上海纳宇DTSDTS8003modbusRTU55江苏斯菲尔斯菲尔PD194E-AHY/PD194Z-AHYmodbusRTU56上海仁广电气RGBRGB53XmodbusRTL57烟台东方威思顿威思顿WE6301modbusRTU58上海宾瑞自动化
9、BRNBRN-E202/D30modbusRTU59山东鲁为鲁为自定义60综保许继许继WGB-871IECTO3、IEC-10461PMF700/910IEC-103IEC-10462南瑞南瑞NSC2200EIEC-103IEC-10463南自南自WPD243IEC-103UDP64四方四方IEC-10365正泰正泰NZB6系列modbusRTUIEC-10366中电中电PMC340、PMC350modbusRTL67安科瑞安科瑞PZ系列modbusRTU68亚开电气亚开IEC-IOl69安科利安科利modbusRTI70广东锐捷锐捷RD系列modbusRTU71西安市远征远征YZ310系列m
10、odbusRTU72福州需求侧电力PDSMPDSM-P200modbusRTU73ABBABBREF615IEC-Io3、modbusRTU74北京安通尼安通尼IEC10475长园深瑞继保长园深瑞IEC10376上海普尔顿普尔顿IEC10377深圳南瑞继保深瑞SNY500系列modbusRTU78断路器施耐德施耐德modbusRTL79曼顿曼顿modbusRTU80提姆提姆modbusRTU81变压器温控仪逆变器华达温控仪BWD-3K320modbusRTU82华鹰温控仪HY-BWD3K330ACmodbusRTU83泰狮温控仪modbusRTU84富绅温控仪BWD系列modbusRTU85跃
11、成电气温控仪modbusRTU8698特顺协阳光电源温控仪阳光电源modbusRTUmodbusRTU99科土达科士达科士达KSG系列modbusRTU100追日追日modbusRTI101华为华为modbusRTU102古瑞瓦特古瑞瓦特modbusRTU5.4通讯管理机上传协议舜通通讯管理机支持通用的上传协议，如：MQTT、HTTP、IEC60870-104modbusTCP等，也支持舜通自行开发的协议。用户可以根据现场数据上传的要求，灵活选择上传方式。1）通用协议使用通用协议上传，只需要根据服务端或者主站的要求，配置相应的上传数据点信息、IP地址、端口、用户名、密码等信息。配置完成后，即可
