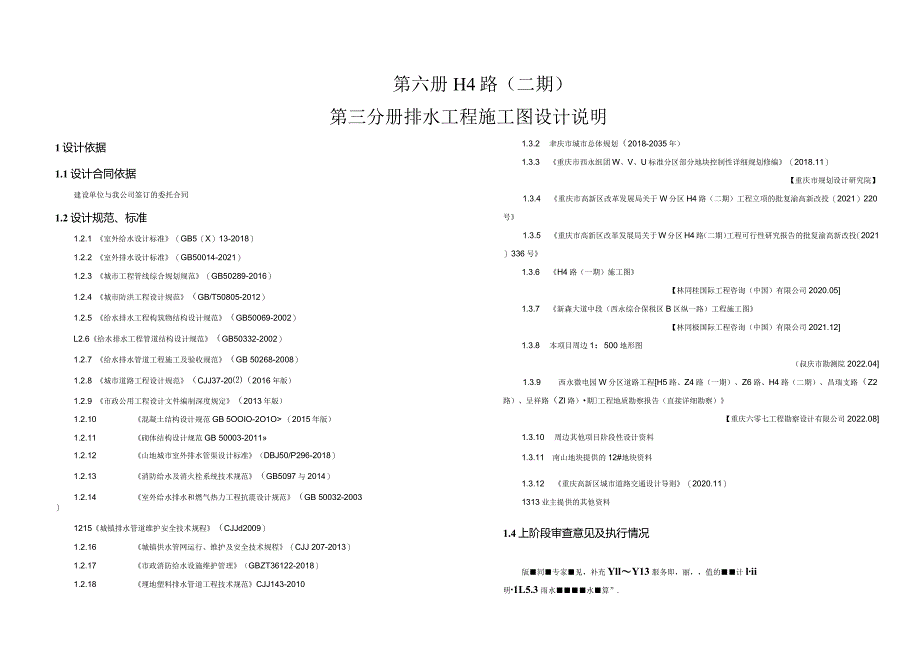

1、1设计依据1.1 设计合同依据建设单位与我公司签订的委托合同1.2 设计规范、标准1.2.1 室外给水设计标准（GB5（X）13-2018）1.2.2 室外排水设计标准（GB50014-2021）1.2.3 城市工程管线综合规划规范（GB50289-2016）1.2.4 城市防洪工程设计规范（GB/T50805-2012）1.2.5 给水排水工程构筑物结构设计规范（GB50069-2002）L2.6给水排水工程管道结构设计规范（GB50332-2002）1.2.7 给水排水管道工程施工及验收规范（GB 50268-2008）1.2.8 城市道路工程设计规范（CJJ37-20（2016年版）1.
2、2.9 市政公用工程设计文件编制深度规定（2013年版）1.2.10 混凝土结构设计规范GB 5OOIO-2O1O （2015年版）1.2.11 砌体结构设计规范GB 50003-20111.2.12 山地城市室外排水管渠设计标准（DBJ50/P296-2018）1.2.13 消防给水及消火栓系统技术规范（GB5097与2014）1.2.14 室外给水排水和燃气热力工程抗震设计规范（GB 50032-2003）1215城镇排水管道维护安全技术规程（CJJd2009）1.2.16 城镇供水管网运行、维护及安全技术规程（CJJ 207-2013）1.2.17 市政消防给水设施维护管理（GBZT36
3、122-2018）1.2.18 埋地塑料排水管道工程技术规范CJJ143-201013设计基础资料、工程资料131建设单位与我公司签订的合同第六册H4路（二期）第三分册排水工程施工图设计说明1.3.2 聿庆市城市总体规划（2018-2035年）1.3.3 重庆市西永组团W、V、U标准分区部分地块控制性详细规划修编（2018.11）【重庆市规划设计研究院】1.3.4 重庆市高新区改革发展局关于W分区H4路（二期）工程立项的批复渝高新改投（2021）220号1.3.5 重庆市高新区改革发展局关于W分区H4路（二期）工程可行性研究报告的批复渝高新改投（2021）336号1.3.6 H4路（一期）施工
4、图【林同桂国际工程咨询（中国）有限公司2020.051.3.7 新森大道中段（西永综合保税区B区纵一路）工程施工图【林同极国际工程咨询（中国）有限公司2021.121.3.8 本项目周边1：500地形图（叔庆市勘测院2022.041.3.9 西永微电园W分区道路工程H5路、Z4路（一期）、Z6路、H4路（二期）、昌瑞支路（Z2路）、呈祥路（Zl路）期工程地质勘察报告（直接详细勘察）【重庆六零七工程勘察设计有限公司2022.081.3.10 周边其他项目阶段性设计资料1.3.11 南山地块提供的12#地块资料1.3.12 重庆高新区城市道路交通设计导则（2020.11）1313业主提供的其他资料

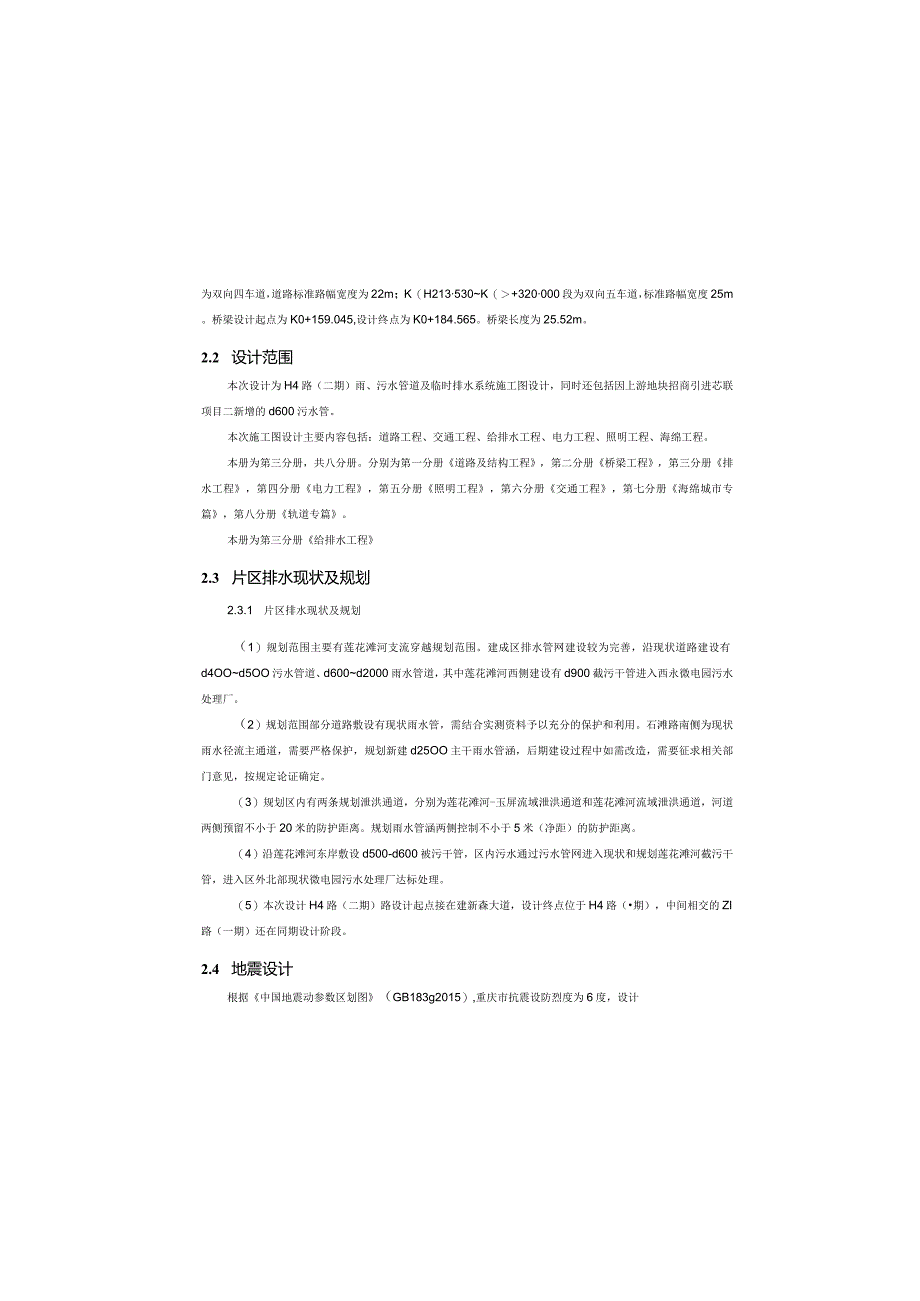

5、1.4上阶段审查意见及执行情况版同专家见，补充YllY13服务即，丽，值的计lii明1L5.3雨水水算”.2.为双向四车道，道路标准路幅宽度为22m；K（H213530K（+320000段为双向五车道，标准路幅宽度25m。桥梁设计起点为K0+159.045,设计终点为K0+184.565。桥梁长度为25.52m。2.2 设计范围本次设计为H4路（二期）雨、污水管道及临时排水系统施工图设计，同时还包括因上游地块招商引进芯联项目二新增的d600污水管。本次施工图设计主要内容包括：道路工程、交通工程、给排水工程、电力工程、照明工程、海绵工程。本册为第三分册，共八分册。分别为第一分册道路及结构工程，第
6、二分册桥梁工程，第三分册排水工程，第四分册电力工程，第五分册照明工程，第六分册交通工程，第七分册海绵城市专篇，第八分册轨道专篇。本册为第三分册给排水工程2.3 片区排水现状及规划2.3.1 片区排水现状及规划（1）规划范围主要有莲花滩河支流穿越规划范围。建成区排水管网建设较为完善，沿现状道路建设有d4OOd5OO污水管道、d600d2000雨水管道，其中莲花滩河西侧建设有d900截污干管进入西永微电园污水处理厂。（2）规划范围部分道路敷设有现状雨水管，需结合实测资料予以充分的保护和利用。石滩路南侧为现状雨水径流主通道，需要严格保护，规划新建d25OO主干雨水管涵，后期建设过程中如需改造，需要征
7、求相关部门意见，按规定论证确定。（3）规划区内有两条规划泄洪通道，分别为莲花滩河-玉屏流域泄洪通道和莲花滩河流域泄洪通道，河道两侧预留不小于20米的防护距离。规划雨水管涵两侧控制不小于5米（净距）的防护距离。（4）沿莲花滩河东岸敷设d500-d600被污干管，区内污水通过污水管网进入现状和规划莲花滩河截污干管，进入区外北部现状微电园污水处理厂达标处理。（5）本次设计H4路（二期）路设计起点接在建新森大道，设计终点位于H4路（期），中间相交的Zl路（一期）还在同期设计阶段。2.4 地震设计根据中国地震动参数区划图（GB183g2015）,重庆市抗震设防烈度为6度，设计回复.同专家意见，本次设计车
8、行道下检查井井考了避开车辆轮带.【可复I同意专家意见，补充桥梁段管网设计说明，详见说明“13.8桥梁段综合管网”.回复I同，专家见，补充大工程设计，详见说明11.1O大工程设计”5,补充排水管网内窥检测设计要求：，同:专家,补充,水管网内检设计要求，注.燃气、通（J等管线均标注管中心间地，史核苴间的最小水回复J同意:专家求，修改K（HI兆.040TQ+320 合管网标准横面,使管道间的小回复：根据,分区呈祥路（z）一期:程施工图河道整治水工专家意见“结合南水系统图，补充设计范围内雨水管接入的位置、面及高程，采取淹没出流,避免冲岸.本次，计出口河道位置在分区,（Zl）一工程图河道范内，故考虑采用
9、淹没出流回复：同,专家,修改说明中部分检查井采用土2工程概况2.5 工程基本情况及设计范围W分区道路网呈网格状，形成本片区“七纵十一横”的路网结构，七纵自西向东依次是新森大道、呈祥路（ZI路）、昌瑞支路（Z2路）、Z3路、Z4路、Z5路、Z6路，H一横从北往南依次是2号路、昌林路（HI路）、欣祥二路（H2路）、欣祥一路（H3路）、H4路、H5路、昌瑞支路（H6路）、H7路、坪山大道、智通路（H8路）、H9路。根据建设单位进度安排，本次设计为H4路（二期）。本次设计H4路（二期），设计起点为KO+O.O（X）,设计终点为KO+32O.OOO,全长320m。H4路（二期）道路等级为城市次干路，设计
10、时速40km/h。其中KO+OOO.OOOKO+213.53O段气温：多年平均气温（C）18.3C：极端酸高气温（C）43C（2006年8月15日）：日最低气温-1.8P（1975年12月15日）。最冷月（一月）平均气温CC）:7.7C。最冷月（一月）平均最低气温CC）:5.7；最大平均日温差出现日期:1953年7月。最热月（八月）平均气温（C）:28.rC.湿度：年蒸发量（亳米）:1079.2亳米；最大年蒸发量（毫米）:1347.3亳米，出现年份：1959年。平均相对湿度（）：79%；每年平均绝对湿度（hpa）47.7hpa.降水量：区内以降雨为主，雪、冰雹少见，多年平均降雨量为1163.3
11、mm,其中1998年降雨量最大，为1679.8mm.降雨量多集中在59月，其中5月降水最为丰富，平均降水177.2mmo降水不足25mm的少水月为12、I、2月，以1月降水最少，平均188nm0多年平均最大日降雨量93.9mm。年平均降雨日为161.3d.日降雨量大于25mm以上的暴雨日数占全年降雨日数的62%左右，小时最大降雨量可达62.1mm。风：年平均风速（米/秒）：1.39米/秒。年增大风速（米/速）：26.7米/秒，风向：西北；出现日期1981JllO日。（2）水文勘察范围内道路地表水系为季节性溪沟，二级支流石家河（现为曲水沟）H4路（二期）设计道路在桩号KO+189处与曲水沟相交；
12、昌瑞支路（Z2路）设计道路在桩号KO+193.5处与曲水沟相交；呈祥路（Zl路）设计道路在桩号K0+143处与曲水沟相交；均为同条溪河，流量0.020.10Ls0设计为改道并作掩埋处理。4.2 地形地貌建筑场地位于重庆高新区西永,交通条件较方便。见2.2-1勘察区交通位置图：道路区地貌属构造剥蚀浅丘地貌。H5道路整体地形北高南低，呈东西向展布：Z4路（一期）道路整体地形东高西低，呈南北向展布；Z6道路整体地形东高西低，呈南北向展布：H4路（二期）道路呈东西向展布：昌瑞支路（Z2路）道路呈北北东向展布；呈祥路（Zl路）一期道路呈南北向展布。其地貌形态及特征受地质构造和岩性制约,部份地段砂、泥岩出
13、露形成陡坎。路线区沿线地形起伏较大，多为浅丘地形，场地地形坡角变化较大，沟湾处010。地面坡角多在1030之间，局部为5065,沟槽地带农田密布，呈台阶状分布。4.3 地层岩性据工程地质调饵和钻探揭示，拟建场地出露的地层由上而下依次可分为第四系全新统的基本地震加速度值取0.05g。本次设计排水管道均采用柔性接口，排水系统采用分区布局，就近设置分散出口。4.4 设计要本次设计H4路（二期）雨水管线沿道路坡向布置为双侧布置，污水管线沿道路坡向单侧布置。本项目排水管网需转输流量和客水进入，同时负责收集道路两侧地块及路面雨污水，最终雨水排入就近水域莲花滩河，污水接入规划污水干管。雨水管道：H4路（二期
14、）系统主要负责收集道路两侧地块、路面雨水以及转输上游道路雨水，雨水管径d400d2000雨水转输相交道路雨水，最终汇入曲水沟。污水管道：H4路（二期）污水系统主要负责收集道路两侧地块污水及转输上游污水，污水管径d400d8000污水转输接入相交道路污水，最终进入规划污水干管。3设计原则3.1 城市.排水管道施工图设计应以规划为依据。3.2 排水管网设计应满足地区经济和社会长远发展的需要。排水管道均按远期设计，并能适应片区建设需要。3.3 新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。3.4 排水管网
15、设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。3.5 设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。3.6 排水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，在考虑经济性的同时预留足够的空间，为管线综合提供条件。3.7 污水管道，合流管道与生活给水管道相交时，应敷设在生活给水管道的下面。4工程地质条件及水文条件4.1气象、水文（1）气象勘察区内的气象特征具有空气湿润、春早夏长、冬暖多雾、秋雨连绵的特点。按市政工程地质勘察规范（DBJ5O“74-2OI4）规范结合重庆地区经验，将场地钻探深度范围内的基岩划分为强风化带和中等风化带。强风化带：岩芯破碎，多呈块状、碎块状，风化
